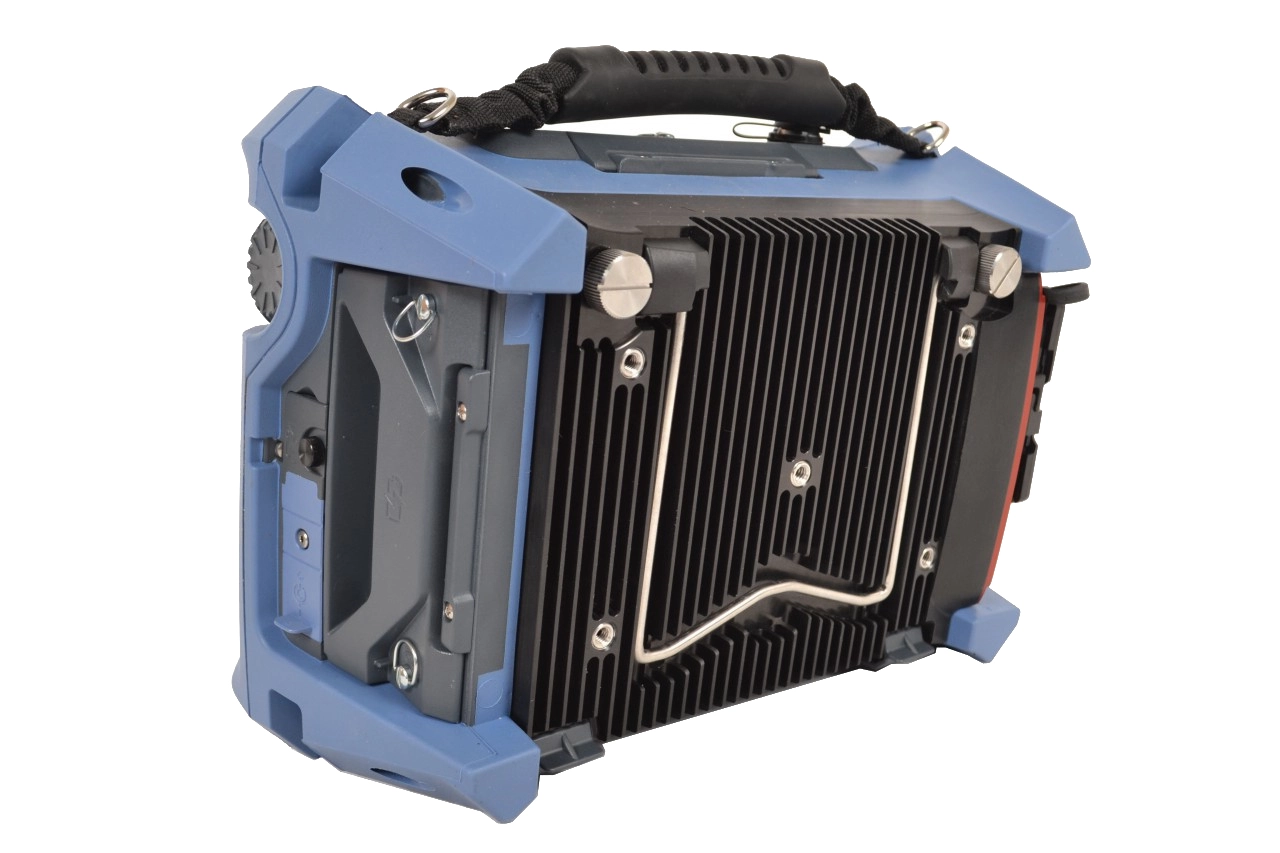

ОмниСкан MX2 - результат более 10 лет лидирующих ролей в области разработки платформ для бесперебойного контроля - является самым успешным портативном модульном ФР-системам от компании Olympus. Этим инструментом пользуются сотни тысяч людей всего мира.
Компания «Olympus» предлагает новую версию ФР модуля с поддержкой TOFD, УЗ модуля и обновленные программные приложения (NDT SetupBuilder и обновленная версия OmniPC), что позволяет расширить возможности OmniScan MX2, а также улучшить эффективность управления неразрушающим контролем.
Вторая генерация прибора OmniScan MX2 увеличивает эффективность управления благодаря новейшим возможностям ручного и автоматического режима, ускоренным процессам настройки, тестирования, подготовки докладов. Также он совместим с более 10 модулями ФР и УЗ, предлагая новейшие методы испытаний.

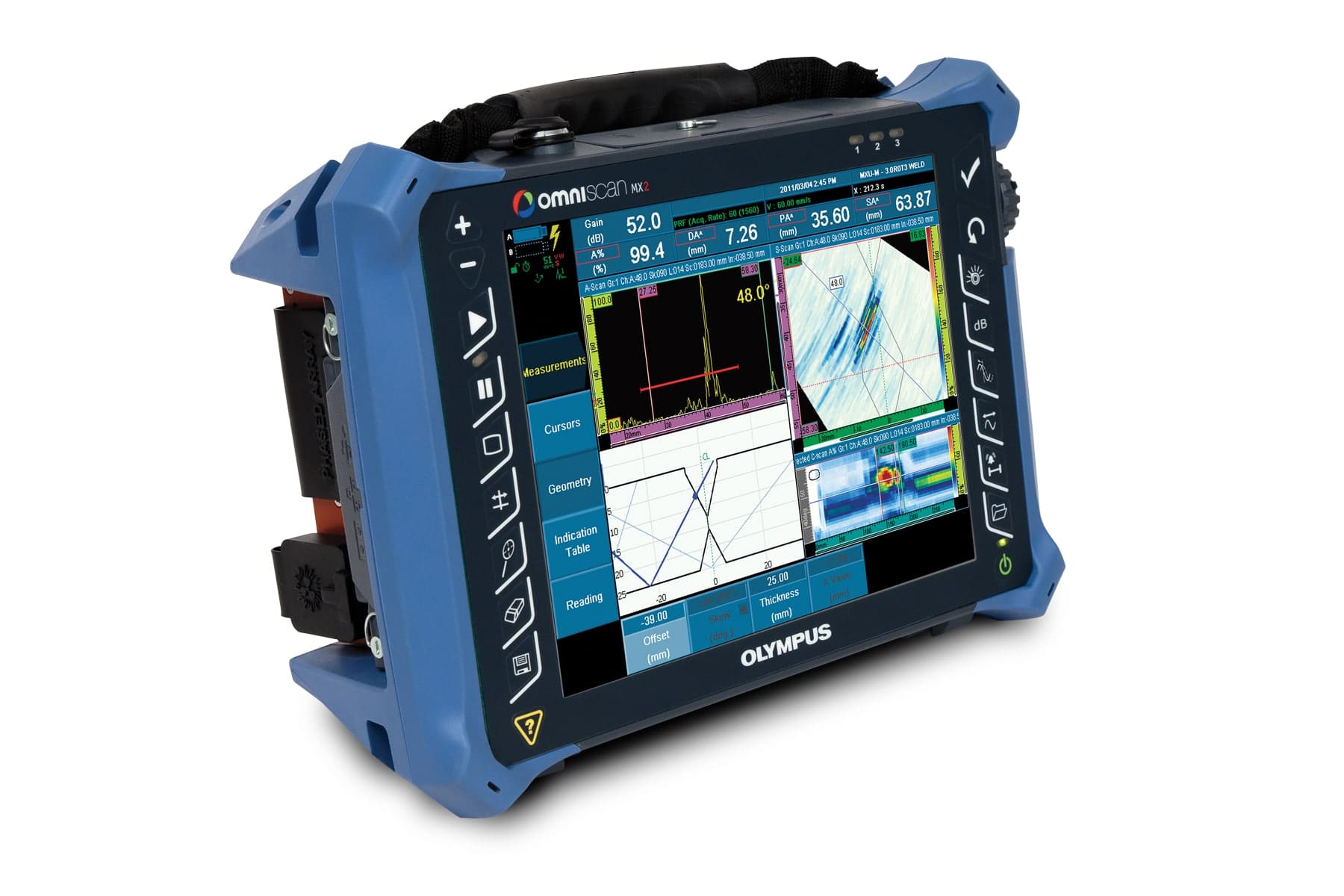

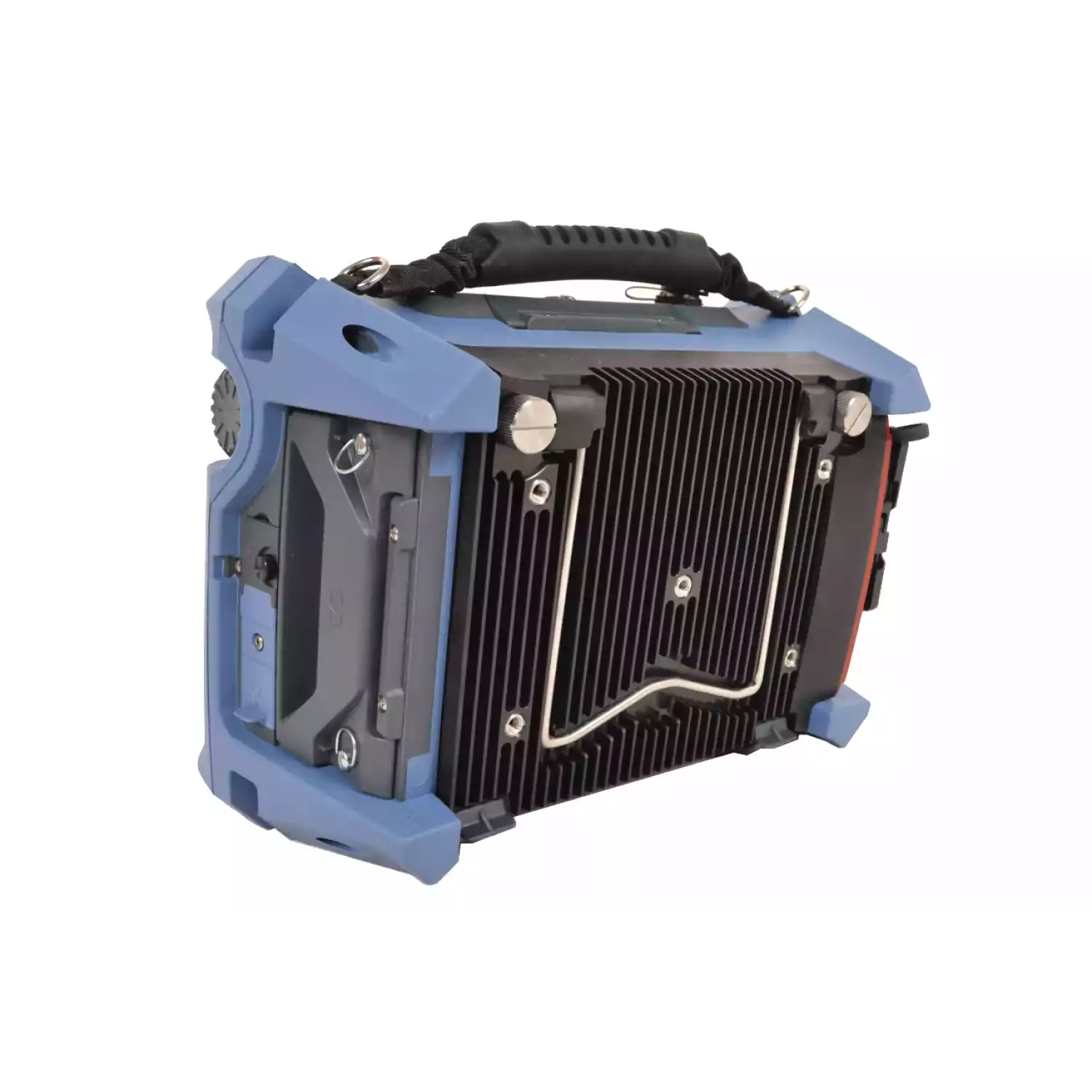

Мобильный модульный прибор OmniScan MX2 обладает высокой скоростью сбора и новыми программными функциями для качественного контроля в режиме ручного и автоматического режима.

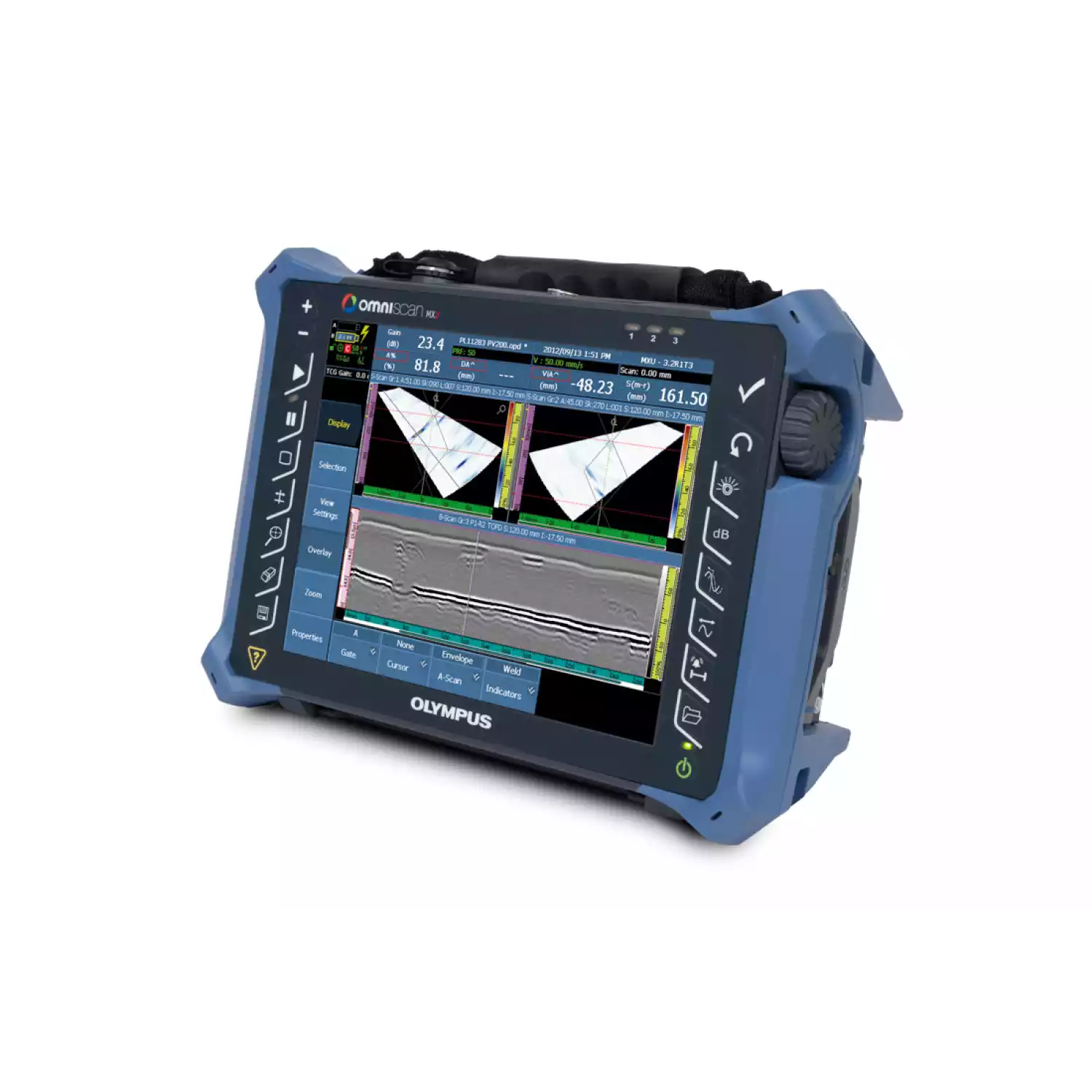

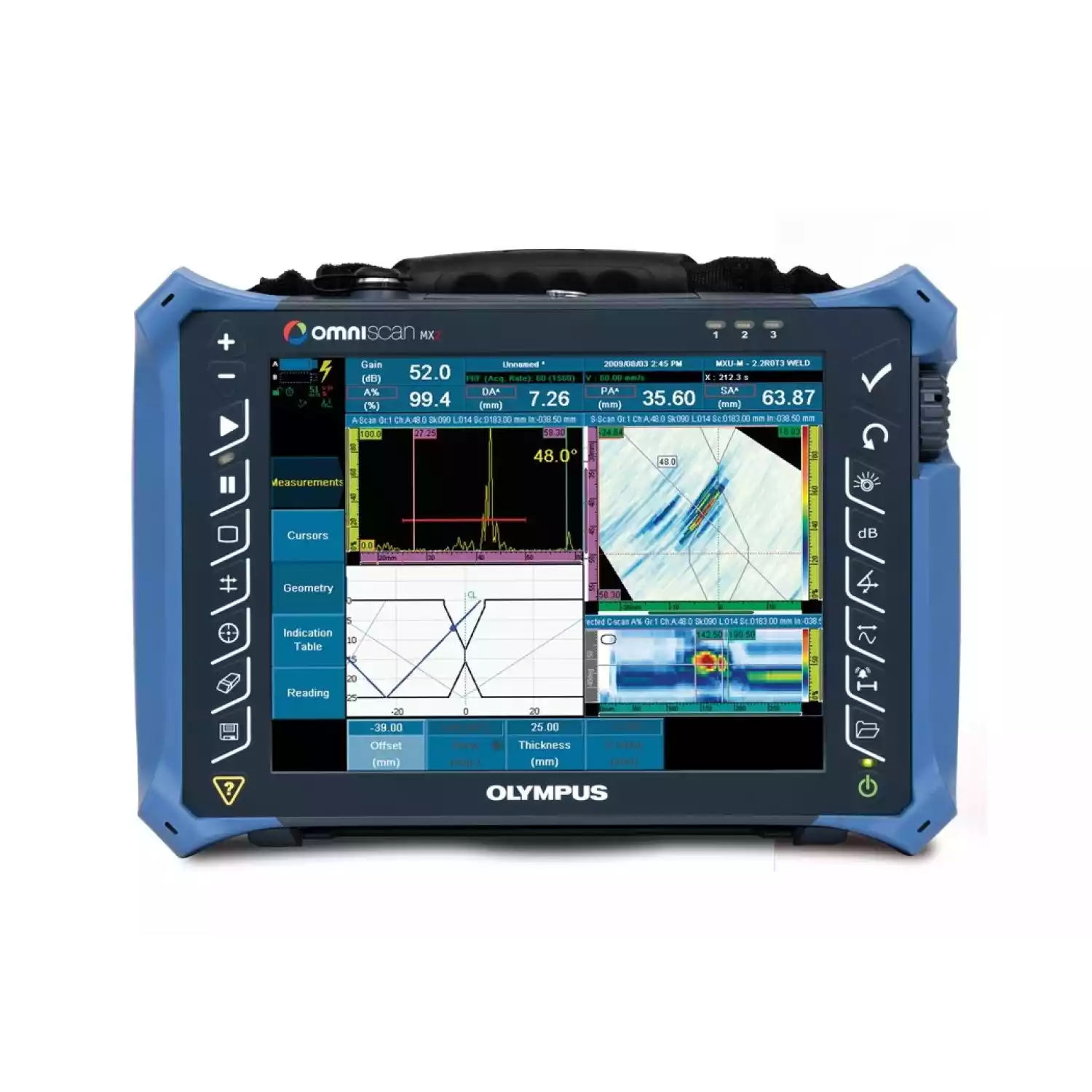

OmniScan MX2 упрощает процесс настройки с помощью мастера пошагового управления, позволяя быстро приступить к работе с сварными швами. Он предлагает стандартный ФР-интерфейс, повышение скорости работы, яркое 10, 4 дюймовое дисплее, уникальное управление сенсорными функциями и быстрые обменные данные, чтобы ускорить процедуру управления.

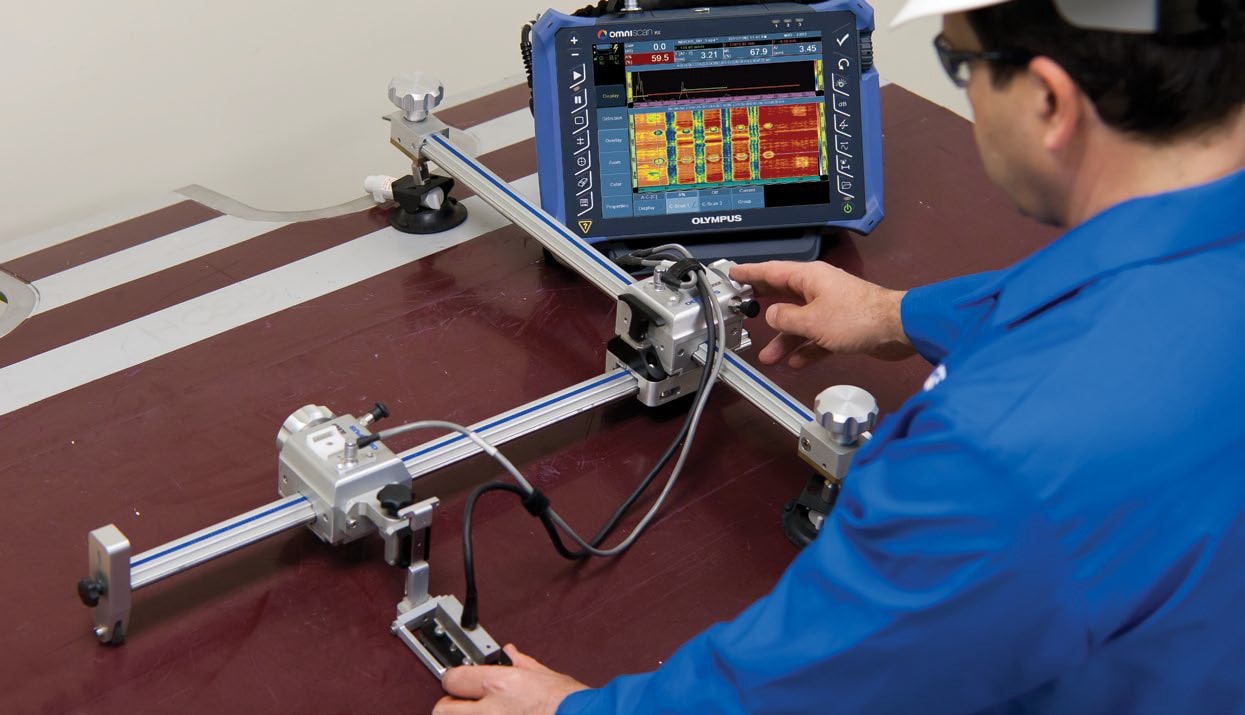

Olympus предлагает широкий спектр оборудования для управления неразрушимыми датчиками, сканерами, программным обеспечением и комплектующими, что позволяет создать готовые решения по конкретным задачам. Также компания предлагает качественные услуги по калибровке и ремонту оборудования во всем мире.

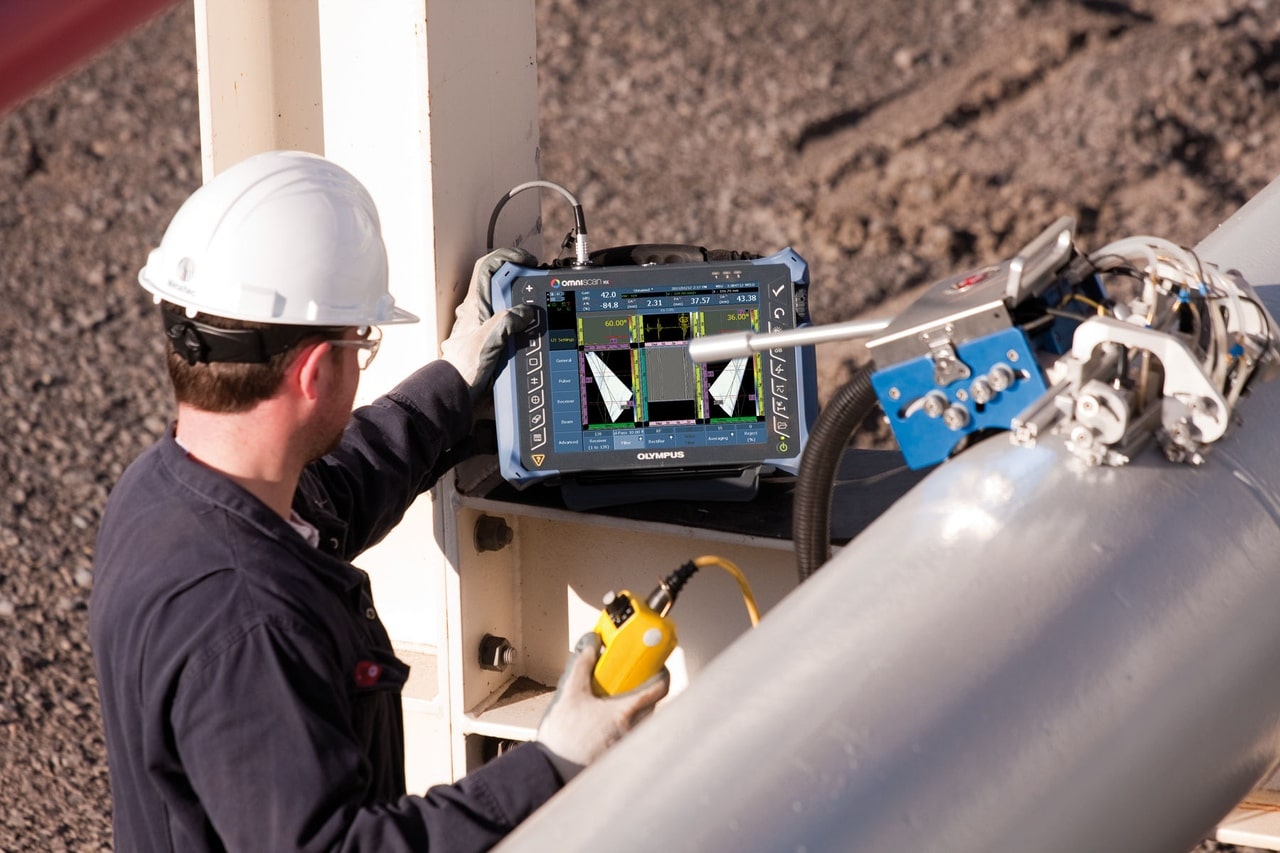

OmniScan MX2 может быть использован для комплексной проверки швов высоких давления резервуаров и для управления изделиями из многослойного композитного материала. С помощью ручного сканера COBRA он позволяет управлять малыми диаметровыми трубами, а совместно с сканером HYDROFORM система OmniScan PA эффективно выявляет участки утолщения стенок из-за коррозии и износа. Технология ультразвукового ФР обеспечивает максимальные скорости контроля и точность координат, эффективность поиска в этой области.
Созданная для защиты вашего текущего и будущего инвестирования в ФР- оборудование, приборы OmniScan MX2 имеют выдающуюся совместимость с большей частью модулей, разработанных компанией Olympus. Это позволяет вам уверенно убедиться в правильности инвестиций, так как техническая база системы регулярно обновляется, модернизируется в зависимости от потребностей клиента, посредством регулярных обновлений ПО.
Глобальный инноватор в области технологии фазированных решеток, компания Olympus, представляет новую серию модулей, которые полностью совместимы с прибором MX2.
Инновационный модуль фазированных решеток (ФР) PA2 выделяется улучшенными характеристиками по сравнению с предыдущими версиями:
Улучшенное качество сигнала ФР и TOFD:
Расширенные возможности мультигруппы:
Усовершенствованная аппаратная поддержка:
16:64 PA2
16:128 PA2
32:128 PA2
32:128PR PA2
Ультразвуковой модуль, также как и модуль PA2, оборудован ультразвуковыми каналами, но с удвоенным их количеством.
2 ch. UT2
| Module | Prüfung mit OmniScan | ||
| Модуль | Сбор данных OmniScan | OmniScan с программным обеспечением TomoView | Программное обеспечение для анализа данных |
| UT | MXU 4.3R2 | TomoView 2.10R19 с OSTV PA1 3.0R9 | OmniPC 4.3R2 |
| TomoView 2.10R19 | |||
| PA | MXU 4.3R2 | TomoView 2.10R19 с OSTV PA1 3.0R9 | OmniPC 4.3R2 |
| TomoView 2.10R19 | |||
| UT2 | MXU 4.3R2 | TomoView 2.10R19 | OmniPC 4.3R2 |
| TomoView 2.10R19 | |||
| PA2 | MXU 4.3R2 | TomoView 2.10R19 с OSTV PA2 1.0R2 | OmniPC 4.3R2 |
| TomoView 2.10R19 |
Примечание: Файлы, созданные в предыдущих версиях ПО, поддерживаются последней версией ПО.
|
Методы контроля
|
Классический, TOFD метод |
|
Дополнительные функции
|
ВРЧ, АРК (DAC) |
|
Общие характеристики
|
|
|
Размеры (Ш x В x Г)
|
226 х 183 х 40 мм |
|
Вес
|
1,6 кг |
|
Разъемы
|
1 разъем для ФР-датчика: Olympus PA 2 разъема УЗ: LEMO 00 |
|
Количество законов фокусировки
|
256 |
|
Распознавание датчика
|
Автоматическое |
|
Генератор/Приемник
|
|
|
Апертура
|
32 элемента* |
|
Количество элементов
|
128 элементов* |
|
Генератор
|
|
|
Каналы ФР
|
Каналы УЗ |
|
Напряжение
|
|
|
|
40 В, 80 В и 115 В |
|
|
95 В, 175 В и 340 В |
|
Длительность импульса
|
Настраивается от 30 нс до 500 нс, разрешение 2,5 нс |
|
|
Настраивается от 30 нс до 1000 нс, разрешение 2,5 нс |
|
Форма импульса
|
Отрицательный прямоугольный импульс |
|
|
Отрицательный прямоугольный импульс |
|
Выходное сопротивление
|
< 25 Ω |
|
|
< 30 Ω |
|
Приемник
|
Каналы ФР |
|
|
Каналы УЗ |
|
Усиление
|
От 0 дБ до 80 дБ, макс. входной сигнал 550 мВр-р (полная высота экрана) |
|
|
От 0 дБ до 120 дБ, макс. входной сигнал 34,5 мВр-р (полная высота экрана) |
|
Входное полное сопротивление
|
65 Ω |
|
|
60 Ω в режиме импульс-эхо |
|
|
50 Ω в режиме генератор-приемник |
|
Полоса пропускания
|
От 0,5 до 18 МГц (ПРИМЕЧАНИЕ: ранее установленный нижний предел 0,6 МГц учитывал затухание −3 дБ для частоты среза.) |
|
|
От 0,25 до 28 МГц (–3 дБ) |
|
Формирование луча
|
|
|
Тип сканирования
|
Секторное и линейное |
|
Количество групп
|
До 8 |
|
Сбор данных
|
|
|
Эффективная частота дискретизации
|
До 100 МГц |
|
Максимальная ЧЗИ
|
До 10 кГц (C-скан) |
|
Обработка данных
|
|
|
Каналы ФР
|
Каналы УЗ |
|
Число точек данных
|
|
|
До 8 192
|
|
|
Усреднение в реальном времени
|
|
|
2, 4, 8, 16
|
2, 4, 8, 16, 32, 64 |
|
Детектирование
|
РЧ, полная волна, полуволна +, полуволна – |
|
Фильтр
|
|
|
3 низкочастотных, 3 полосовых и 5 высокочастотных фильтров.
|
3 низкочастотных, 6 полосовых и 3 высокочастотных фильтров (8 низкочастотных для TOFD) |
|
Фильтрация видео
|
Сглаживание (скорректировано по диапазону частоты датчика) |
|
Визуализация данных
|
|
|
Частота обновления A-скана
|
В реальном времени: 60 Гц |
|
Синхронизация данных
|
|
|
По внутреннему таймеру
|
От 1 до 10 кГц |
|
По кодировщику
|
На двух осях: от 1 до 65 536 меток |
|
Программируемая ВРЧ
|
|
|
Количество точек
|
32: 1 кривая ВРЧ на закон фокусировки |
|
Сигнализации
|
|
|
Количество
|
3 |
|
Условия
|
Любая логическая комбинация стробов |
|
Аналоговые выходы
|
2 |
|
|
* Апертура и количество элементов варьируются в зависимости от модели. Текущие модели доступны в конфигурациях 16:64, 16:128, 32:128, 32:128PR. |
|
Хранение данных
|
|
|
Запоминающие устройства
|
SDHC, стандартные USB-устройства или быстрый Ethernet* *Для обеспечения оптимальных результатов рекомендуется использовать карты памяти Lexar® |
|
Размер файла данных
|
300 МБ |
|
Порты входа/выхода
|
|
|
Звуковая сигнализация
|
Да |
|
Выход видеосигнала
|
Выход SVGA |
|
Ethernet
|
10/100 Мбит/с |
|
Линии ввода/вывода
|
|
|
Кодировщик
|
2-осевой линейный кодировщик (квадратура, вперед, назад или синхроимпульсы/направление) |
|
Цифровой вход
|
4 цифровых входа TTL, 5 В |
|
Цифровой выход
|
4 цифровых выхода TTL, 5 В, 15 мА |
|
Выключатель устройства сбора данных
|
Удаленный сбор данных активирован TTL, 5 В |
|
Выход питания
|
5 В, линия выходной мощности 500 мА (с защитой от короткого замыкания) |
|
Сигнализации
|
3 TTL, 5 В, 15 мА |
|
Аналоговый выход
|
2 аналоговых выхода (12 бит) ±5 В в 10 kΩ |
|
Вход синхроимпульсов
|
5 В TTL |
|
Дисплей
|
|
|
Размер
|
26,4 см (10,4 дюйма) по диагонали |
|
Разрешение
|
800 х 600 пикселей |
|
Яркость
|
700 кд/м2 |
|
Количество цветов
|
16 миллионов |
|
Тип
|
TFT LCD |
|
Питание
|
|
|
Тип батареи
|
Аккумулятор Smart Li-ion |
|
Количество батарей
|
1 или 2 (в аккумуляторном отсеке можно разместить две батареи с возможностью «горячей» замены) |
|
Продолжительность работы
|
Минимум 7 часов с двумя батарями |
|
Условия эксплуатации
|
|
|
Диапазон рабочих температур
|
от –10°C до 45°C |
|
Температура хранения
|
от -20 °С до 60 °С с батареями |
|
|
от -20 °С до 70 °С без батарей |
|
Относительная влажность
|
Макс. 70% при 45°C без образования конденсата |
|
Степень защиты корпуса
|
IP66 |
|
Устойчивость к ударам
|
Испытания на падение MIL-STD-810G 516.6 |
|
Совместимость с модулями MX2
|
|
|
MXU 4.1R8 и более поздние версии
|
OMNI-M2-PA32128PR |
|
MXU 4.0 и более поздние версии
|
OMNI-M2-PA1664 |
|
|
OMNI-M2-PA16128 |
|
|
OMNI-M2-PA32128 |
|
|
OMNI-M2-UT-2CH |
|
MXU 3.1, MXU 4.1R9 и более поздние версии
|
OMNI-M-UT-8CH |
|
OmniScan MX2 отвечает требованиям международных стандартов ASME, AWS, API и EN.
|
