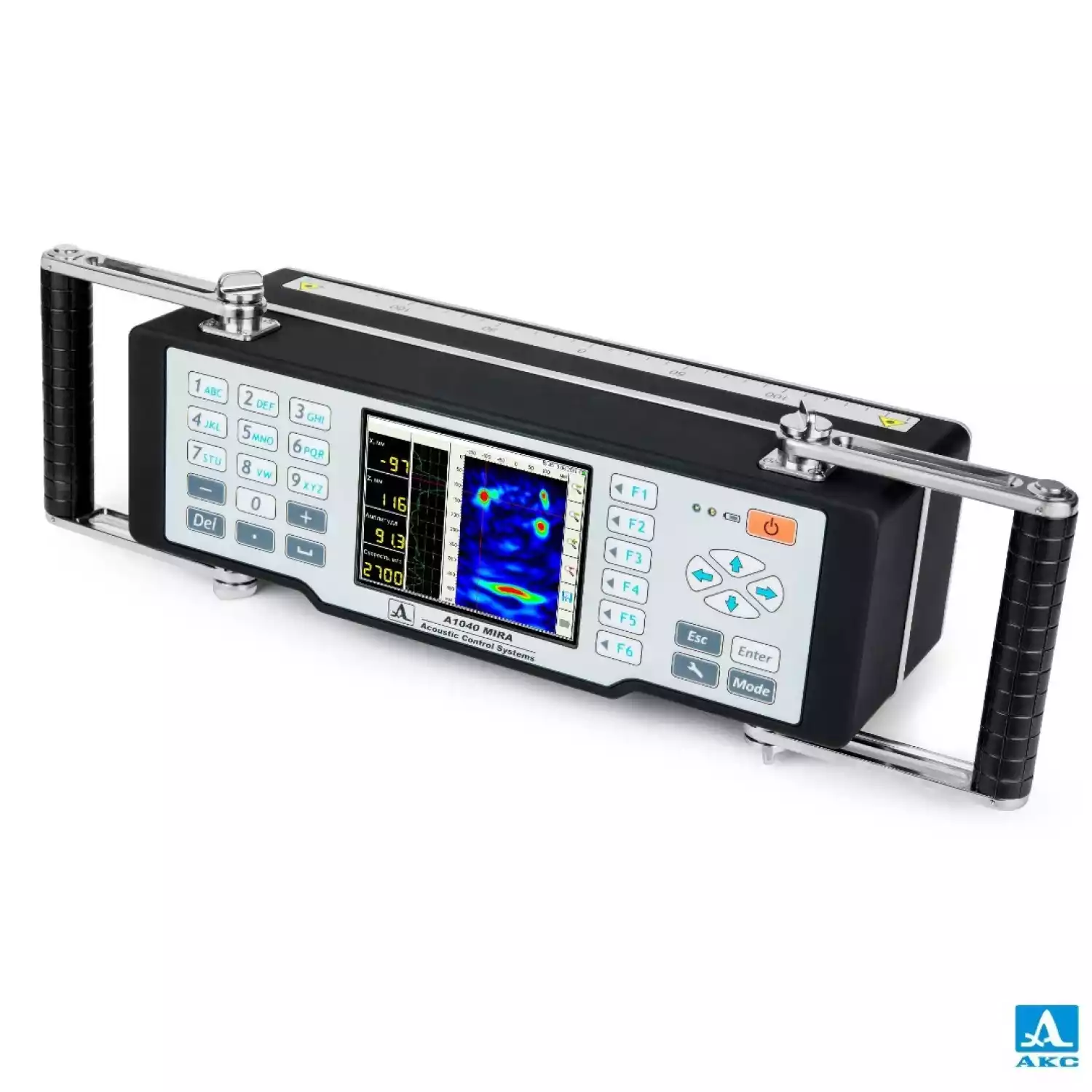

Низкочастотный ультразвуковой томограф А1040 MIRA

Низкочастотный ультразвуковой томограф А1040 MIRA - обновленная модернизированная модель томографа А1040М ПОЛИГОН!

Ультразвуковой томограф А1040 MIRA предназначен для контроля конструкций из бетона, железобетона и камня при одностороннем доступе к ним с целью определения целостности материала в конструкции, поиска инородных включений, полостей, непроливов, расслоений и трещин, а также измерения толщины объекта контроля. Возможен контроль объектов с толщиной до 2,5 метров.

Преимущества
  • Визуализация внутренней структуры объекта контроля при одностороннем доступе
  • Высокая производительность - реконструкция одной томограммы занимает 3 секунды
  • Простота в использовании
  • Высокая точность измерений и чувствительность прибора к различным отражателям
  • Не требуется подготовка поверхности к контролю
  • Износостойкие наконечники преобразователей
Описание системы

Томограф для бетона А1040 MIRA представляет собой полностью автономный измерительный блок, которым проводят сбор и томографическую обработку полученных данных. Измерительный блок содержит матричную антенную решетку из 48 (12 блоков по 4 элемента в каждом) низкочастотных широкополосных преобразователей поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками. Это обеспечивает их продолжительное использование по грубым поверхностям, без применения контактной жидкости. Каждый преобразователь имеет независимый пружинный подвес, что позволяет проводить контроль по неровным поверхностям. Номинальная рабочая частота решетки 50 кГц.

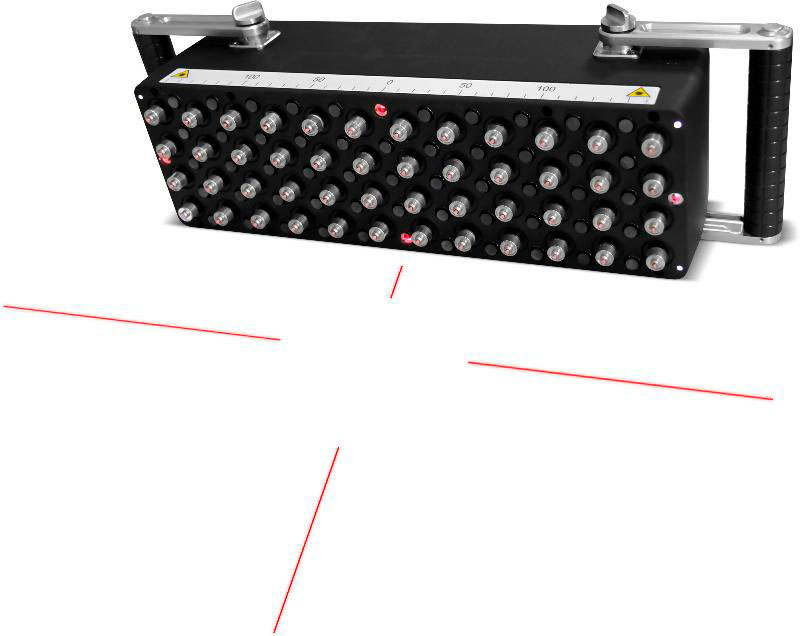

В интерфейс прибора введена возможность использования лазерных лучей, которые проецируются на поверхность объекта контроля, позволяя оператору корректно соблюдать шаг перестановки антенного устройства в процессе полной технической диагностики исследуемого объекта.

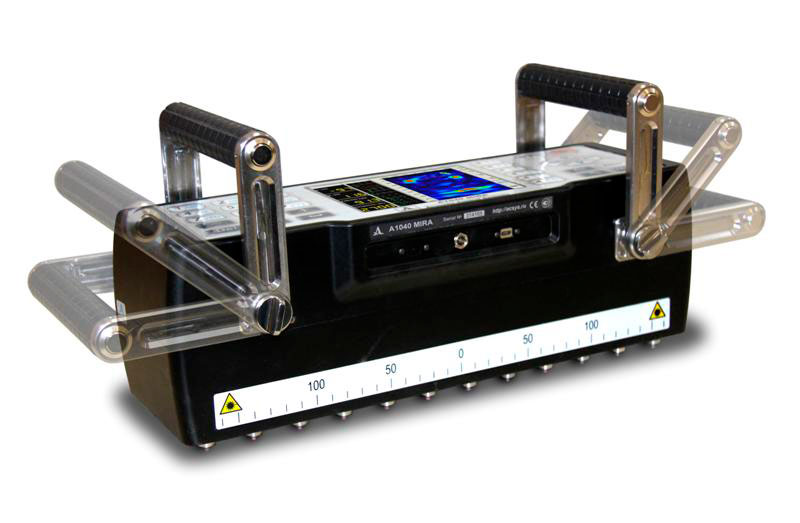

Малогабаритный легкий корпус и переставляемая ручка обеспечивают комфортное применение прибора на горизонтальных, вертикальных и потолочных поверхностях объекта контроля.

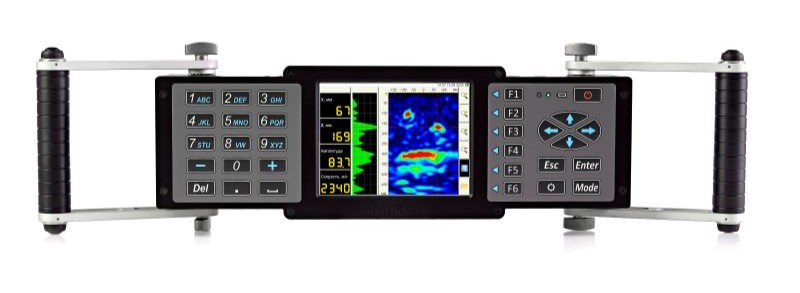

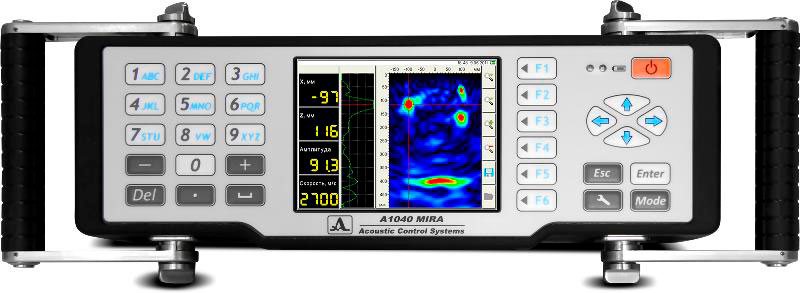

Большой и яркий TFT дисплей и клавиатура позволяют легко настраивать прибор на объект контроля, выбирать необходимые режимы работы и проводить контроль, наблюдая получаемые результаты, что дает возможность их предварительного анализа.

Прибор имеет встроенный компьютер, позволяющий обрабатывать данные непосредственно в процессе работы, представлять их на экране и сохранять в памяти.

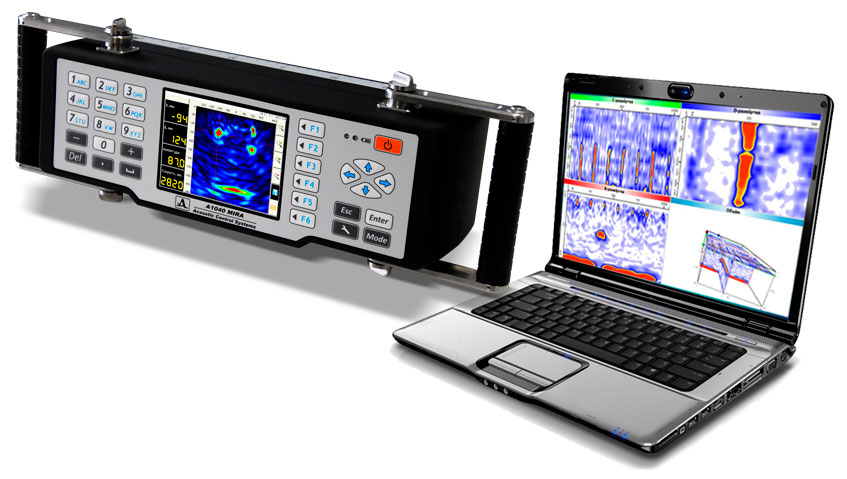

Обработка и представление данных на экране томографа

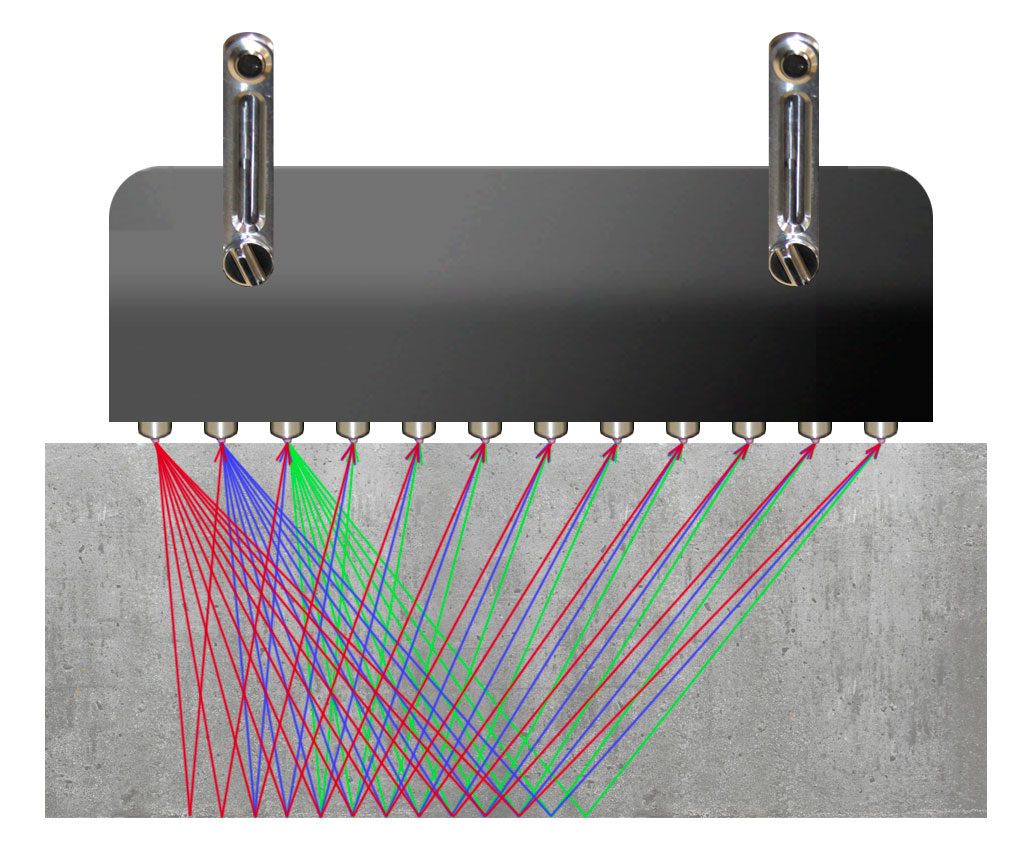

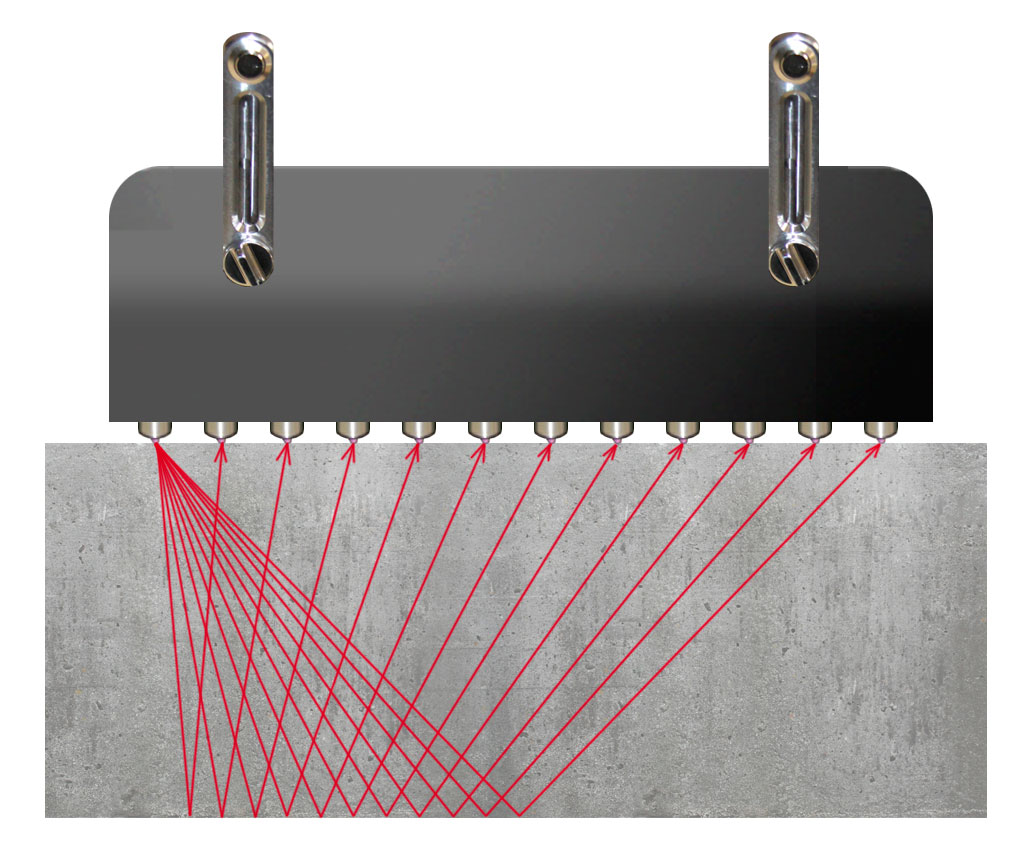

В приборе используется метод синтезированной фокусируемой апертуры с комбинационным зондированием (САФТ-К), при котором происходит фокусировка ультразвука в каждую точку полупространства. Массив данных формируется путем сбора информации со всех измерительных пар антенного устройства томографа. Принимаемые антенной решеткой сигналы обрабатываются на встроенном компьютере непосредственно в процессе работы.

Затем полученные данные представляются на экране прибора и сохраняются в встроенной флеш-памяти. В результате получается наглядный образ сечения объекта контроля (В-тип), где разными цветами (в зависимости от выбранной цветовой схемы) закодирована отражающая способность каждой точки визуализируемого объема. Время сбора данных и вывода на экран образа сечения в одной позиции решетки – 3 сек.

Особенности:

  • Автономная работа с данными без внешнего компьютера
  • Сухой акустический контакт
  • Адаптация антенного устройства к неровностям поверхности конструкции
  • Автоматическое измерение скорости распространения ультразвуковой волны в объекте контроля

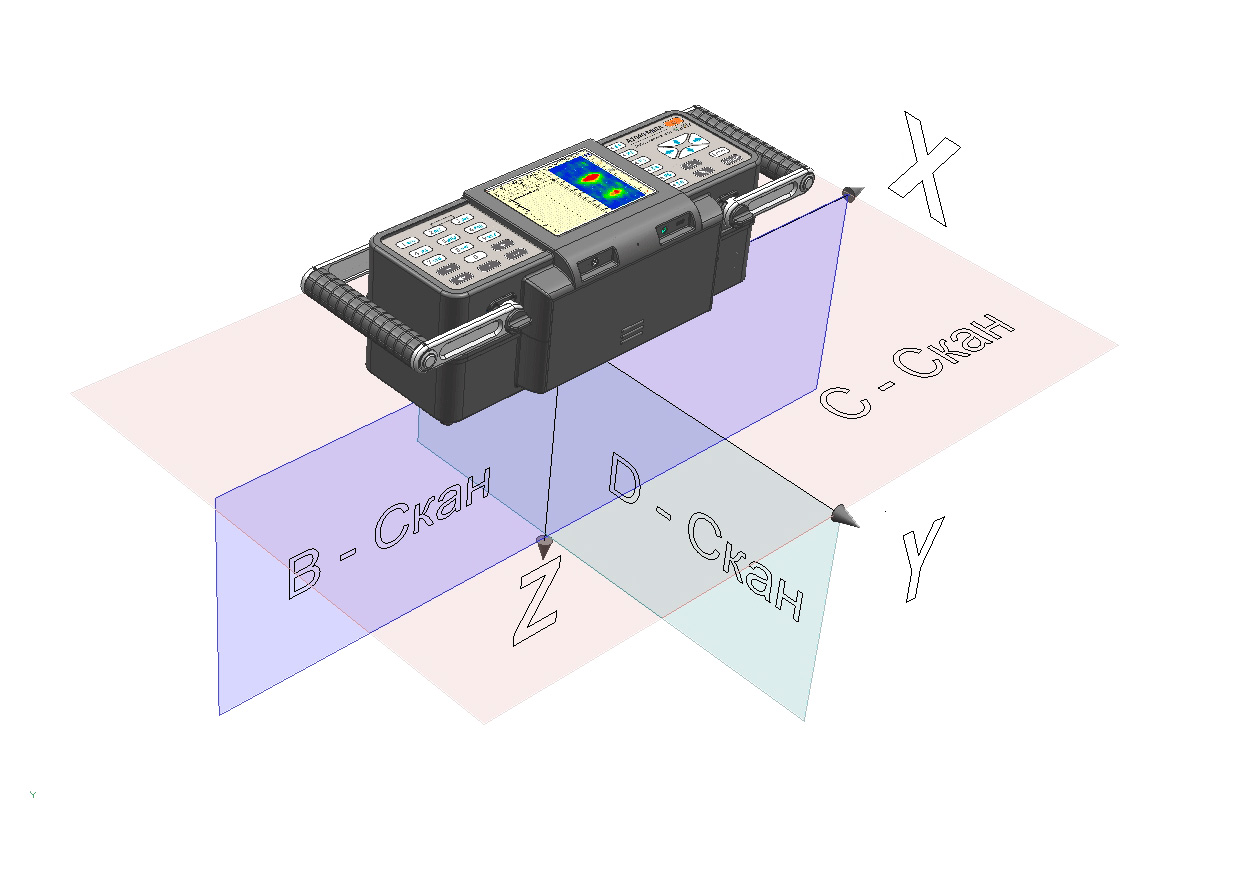

  • Трехмерное представление внутреннего строения объекта контроля и B-, C-, D-томограмм любого сечения объекта
  • Возможность использования томографа при ручном контроле, а также в составе автоматизированных установок

Характеристики:

Параметр Значение
Поисковое устройство Встроенная матричная антенная решетка
Количество преобразователей в матричной антенной решетке 48
Тип преобразователей, используемых в антенной матричной решетке Низкочастотные широкополосные поперечных волн с сухим точечным контактом и керамическими износостойкими наконечниками
Диапазон устанавливаемых скоростей ультразвука, м/с от 1 000 до 4 000
Максимальная глубина обзора в бетоне, мм 2500
Максимальная глубина обзора в железобетоне, мм 800*
Диапазон измерений толщины, мм от 50 до 600
Пределы допускаемой абсолютной погрешности измерений толщины, мм, где Х-измеряемая толщина ±(0,05∙Х+10)
Диапазон измерений глубины залегания дефекта (воздушный цилиндр диаметром не менее 20 мм, длиной не менее 200 мм), мм от 50 до 400
Пределы допускаемой абсолютной погрешности глубины залегания дефекта, мм, где Н-измеряемая глубина ±(0,05∙Н+10)
Источник питания аккумулятор
Номинальное значение напряжения аккумулятора, В 11,2
Продолжительность непрерывной работы от полностью заряженного аккумулятора, ч, не менее 5
Габаритные размеры, мм, не более:
без ручек 375х120х133
с горизонтальным расположением ручек 490х170х150
с вертикальным расположением ручек 375х170х210
Масса электронного блока прибора с ручками и встроенным аккумулятором, кг, не более 4,5
Средний срок службы, лет, не менее 5
Условия эксплуатации
температура воздуха, °С от минус 10 до плюс 50
относительная влажность при температуре плюс 35°С, %, не выше 95
* зависит от класса бетона, шага армирования, количества слоёв и диаметра арматуры
