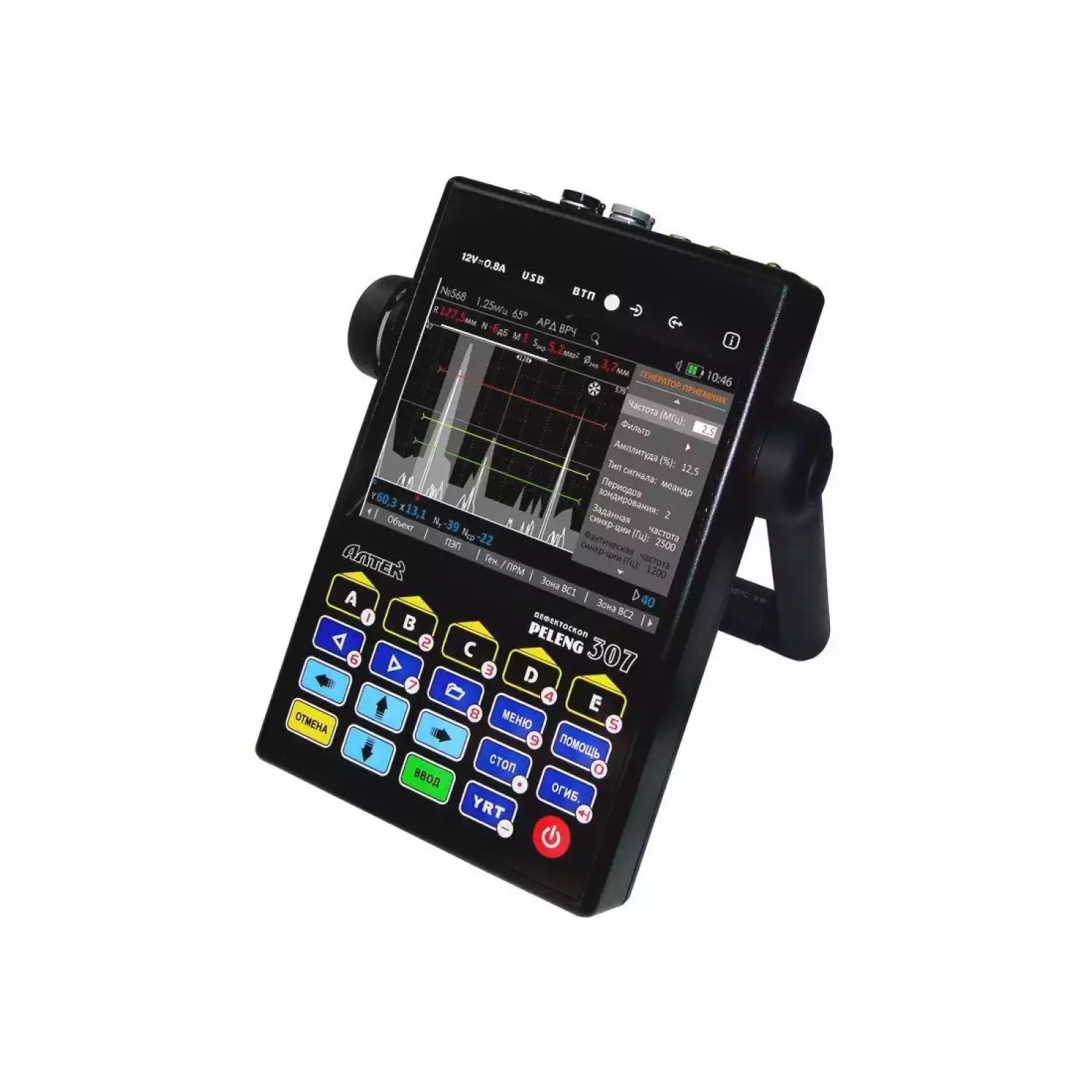

Ультразвуковой дефектоскоп Пеленг УД3-307ВД (без вихретока)

Ультразвуковой дефектоскоп Пеленг УД3-307ВД

Тип оборудования: ультразвуковой дефектоскоп, вихретоковый дефектоскоп, ультразвуковой толщиномер

Производитель дефектоскопов Peleng: Россия

Серия: Пеленг УД3

Модель: УД3-307ВД Peleng

Описание: прибор для поиска дефектов и измерения толщины

Гарантия на ультразвуковой дефектоскоп Пеленг УД3-307ВД : 12 месяцев.

Сертификаты на дефектоскоп PELENG 307 УД3-307ВД :

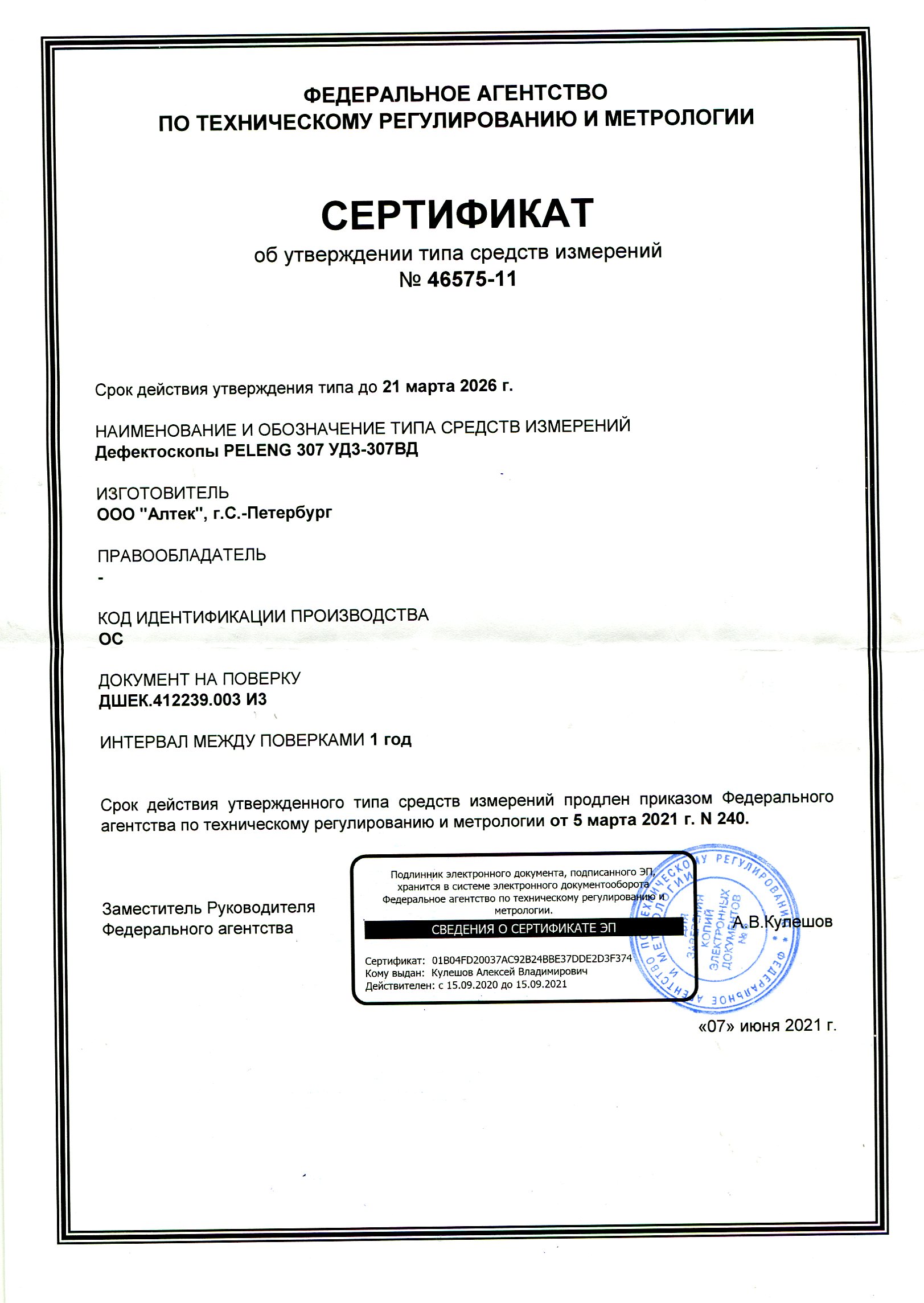

  • Сертификат Реестра средств измерений Госстандарта РФ.

Ультразвуковой дефектоскоп Пеленг УД3-307ВД - новейшая разработка PELENG с улучшенным интуитивным интерфейсом работает с отечественными и зарубежными преобразователями. PELENG УД3-307ВД объединяет 3 устройства в одном: ультразвуковой дефектоскоп, ультразвуковой толщиномер и вихретоковый дефектоскоп. А-развертка. В-развертка (визуализация контролируемого сечения). W-развертка (изображение хода лучей с указанием мест расположения дефектов).

Дефектоскоп УД3-307ВД, известный также как «PELENG-307» («ПЕЛЕНГ-307») - прибор неразрушающего контроля, в основу функционирования которого положены технологии ультразвуковой и вихретоковой дефектоскопии. Семейство дефектоскопов «PELENG» («ПЕЛЕНГ»), в составе которого выпускается УД3-307ВД - это линейка ультразвуковых, вихретоковых и комбинированных дефектоскопов, которые за годы эксплуатации зарекомендовали себя как приборы, в полной мере отвечающие современным требованиям приборостроения и дефектоскопии. Помимо универсальности, дефектоскоп УД3-307ВД отличается компактностью и малым весом (не более 1,35 кг) и сохраняет работоспособность в широком диапазоне температур (-25°С ... +50°С). Удобство работы с прибором обеспечивает продуманный интерфейс: цифровая клавиатура, расположение функциональных кнопок непосредственно под экраном (одна кнопка - одна функция), возможность автоматического запоминания настроек и протоколов, защита результатов контроля и настроек от несанкционированного удаления.

Режимы работы дефектоскопа PELENG 307 УД3-307ВД:

Режим "ультразвуковой дефектоскоп"

  • диапазон частот 0,4 .. 10 МГц
  • полная совместимость с отечественными и с зарубежными преобразователями
  • А-развертка
  • В-развертка (визуализация контролируемого сечения)
  • W-развертка (изображение хода лучей с указанием мест расположения дефектов)
  • автоматическая установка длительности развертки в зависимости от длительности зоны контроля
  • обобщенные АРД диаграммы (AVG, DGS) (настройка на поиск дефектов заданного эквивалентного размера (по боковому отверстию, донной или фокусирующей поверхности; автоматическое определение эквивалентного размера выявленного дефекта; автоматического расчета временной регулировки чувствительности или криволинейного порога)
  • индивидуальные АРД диаграммы (AVG, DGS) (для раздельно-совмещенных и прочих преобразователей, для которых нельзя использовать обобщенную АРД-диаграмму)
  • три уровня чувствительности (поисковый, оценочный, браковочный) на экране выводится как три разноцветных порога
  • измерение характеристик дефекта в автоматическм или ручном режиме (координаты, условные и эквивалентные размеры)
  • автоматическая установка скорости ультразвуковых волн в зависимости от угла ввода преобразователя и выбранного материала
  • автоматическая (по выделенным сигналам) или ручная настройка временной регулировки чувствительности (ВРЧ, TVG). Максимальное количество точек ВРЧ - 64
  • режим учета кривизны поверхности изделия при расчете координат дефекта
  • режим оценки затухания
  • слежение за качеством акустического контакта
  • двойная зона контроля
  • настройка глубиномера и чувствительности в полуавтоматическом режиме
  • возможность просмотра сигнала в непродетектированном виде
  • корректировка частоты следования зондирующих импульсов (20...5000 Гц)
  • дополнительные режимы: стоп-кадр и огибающая (активация одной кнопкой)
  • способность работы с DAC-кривыми
  • фунция автоматического определения характеристик преобразователя при его касании к специальной контактной поверхности на коммутационной панели дефектоскопа

Режим "ультразвуковой толщиномер"

  • точность измерения до 0,01 мм
  • минимальная толщина измеряемого объекта 0,8 мм
  • возможность измерения толщины сечения как по первому донному сигналу, так и по двум донным сигналам
  • способность мерить толщину материала без учета толщины покрытия
  • А-развертка позволяет производить измерения при загрязненной поверхности
  • отчеты о измерении толщины выводятся в виде таблицы

Режим "вихретоковый дефектоскоп"

  • данный режим используется для поиска поверхностных и приповерхностных дефектов в электропроводящих материалах (сталь, алюминий, титан и т.п.)
  • Информация о дефектах выводится на экран в виде бегущей развертки или комплексной плоскости
  • при удалении преобразователя от объекта контроля происходит автоматическая остановка развертки
  • контроль в динамическом и статическом режимах
  • незначительное изменение сигнала при изменении наклона преобразователя
  • специальные насадки для преобразователя сохраненяющие его перпендикулярное положение на криволинейных поверхностях



ИНТЕРФЕЙС

  • цифровая клавиатура
  • расположение функциональных кнопок под экраном
  • каждая кнопка выполняет одну определенную функцию
  • автоматическое запоминание номеров последних используемых настроек, блоков настроек и протоколов
  • результаты контроля и настройки защищены паролем от случайного удаления



Технические характеристики ультразвукового дефектоскопа УД3-307ВД:

Методы ультразвукового контроля, реализуемые дефектоскопом эхо, зеркальный
зеркально-теневой (ЗТМ)
Методы вихретокового контроля, реализуемые дефектоскопом фазовый
амплитудный
Режимы вихретокового контроля динамический
статический
Количество ультразвуковых каналов 1
Количество вихретоковых каналов 1
Основной индикатор дефектоскопа цветной TFT экран
Дополнительные индикаторы дефектоскопа встроенный звуковой индикатор
2 светодиода на панели дефектоскопа
светодиод на вихретоковом преобразователе
Номинальное значение частоты УЗК, МГц 0,4; 0,62; 1,25; 1,8; 2,0; 2,5; 5,0; 10,0
Амплитуда электрических колебаний при возбуждении УЗК, В
высокой амплитуды
низкой амплитуды

120
4.5
Частота следования зондирующих импульсов УЗК, Гц 25 ... 5000
Типы разверток:
в режиме ультразвукового контроля


в режиме вихретокового контроля

А-развертка
W-развертка
В-развертка
бегущая развертка
комплексная плоскость
Диапазон регулировки усиления (чувствительности)
ультразвукового канала, дБ
0 ... 80
Диапазон регулировки усиления вихретокового канала, отн.ед. 0 ... 80
Дискретность измерения толщины встроенным
ультразвуковым толщинометром, мм
0,01
Глубина (амплитуда) ВРЧ, дБ не более 80
Используемые вихретоковые преобразователи серии ПН - для магнитных сталей
(частота 10...100 кГц)
серии ПФ - для немагнитных сталей,
титана, алюминия и пр.
(частота определяется преобразователем)
Амплитуда сигнала задающего генератора вихретокового канала, В 0,8; 1,5; 3,4; 8,3
Диапазон измерения глубины выявленного дефекта в изделиях из стали для ПЭП с углом ввода 00, мм 1 ... 32221
Длительность А-развертки, мкс:
минимальная
максимальная

1,33
10992
Диапазон измерения глубины трещин в режиме вихретокового контроля, мм 0,1 ... 9,9
Диапазон измерения толщины (для изделий из стали), мм 3...5000

Диапазон рабочих температур окружающего воздуха, 0С -25...+50

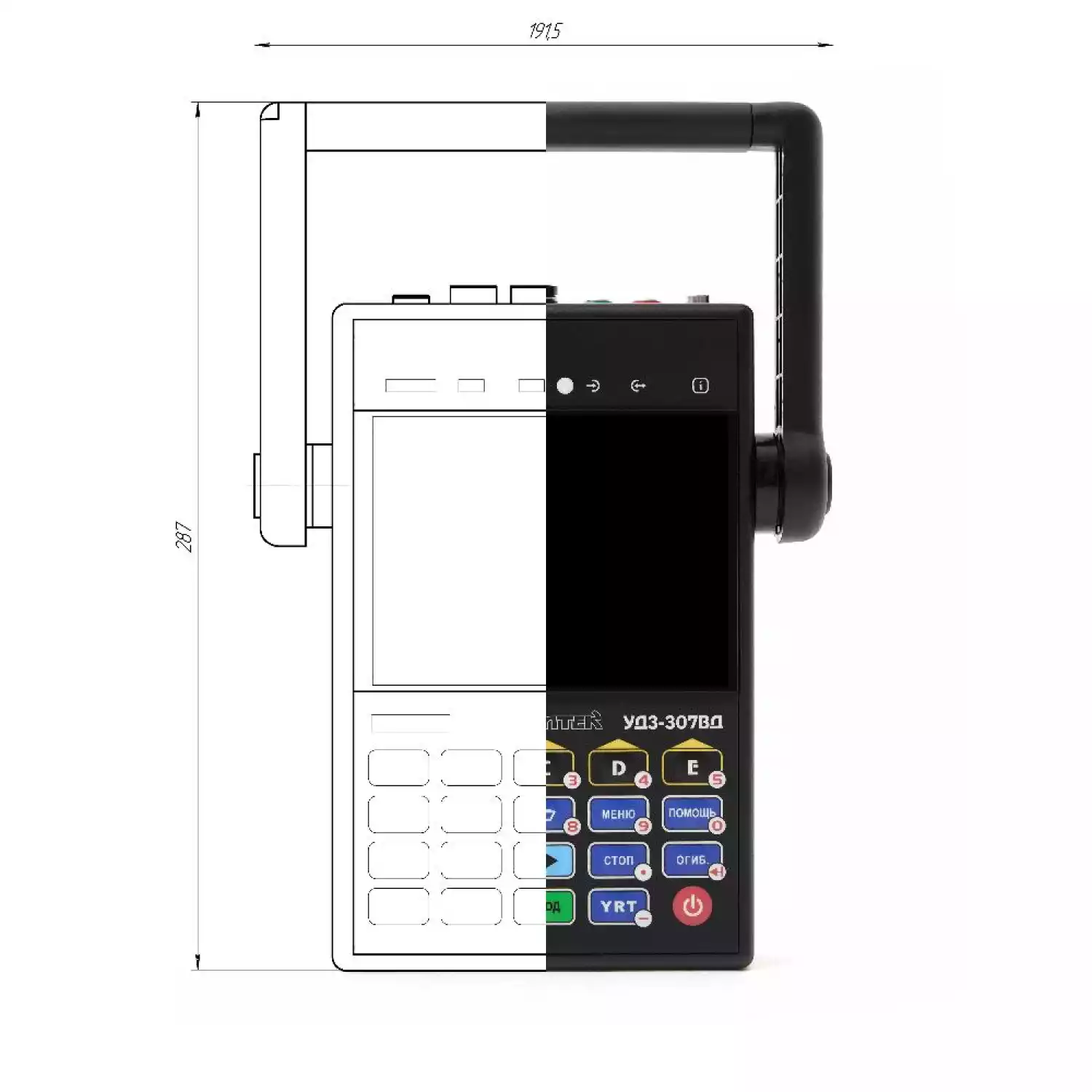

Габаритные размеры, мм, не более: 140x220x42



Рекомендуемый комплект поставки дефектоскопа УД3-307ВД:

Пьезоэлектрические преобразователи (ПЭП) П111-2,5-K12;
П111-10-K4;
П121-2,5-50°;
П121-2,5-65°;
П121-5-65°;
П112-5-12/2
Кабели для подключения совмещенных и раздельно-совмещенных
ПЭП с разъемом LEMO-00 и переходники для ПЭП с разъемом СР-50
5 шт.
Кабель для подключения прибора к ПЭВМ 1шт.
Зарядное устройство - сетевой адаптер 1шт.
Головные телефоны 1шт.
Чехол электронного блока 1шт.
Сумка для переноски дефектоскопа 1шт.
Солнцезащитная бленда 1шт.
Пенал для принадлежностей 1шт.
Кейс 1шт.
ПО для ПЭВМ 1 компл.
Эксплуатационная документация: руководство по эксплуатации, инструкция по поверке (калибровке), формуляр 1 компл.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
