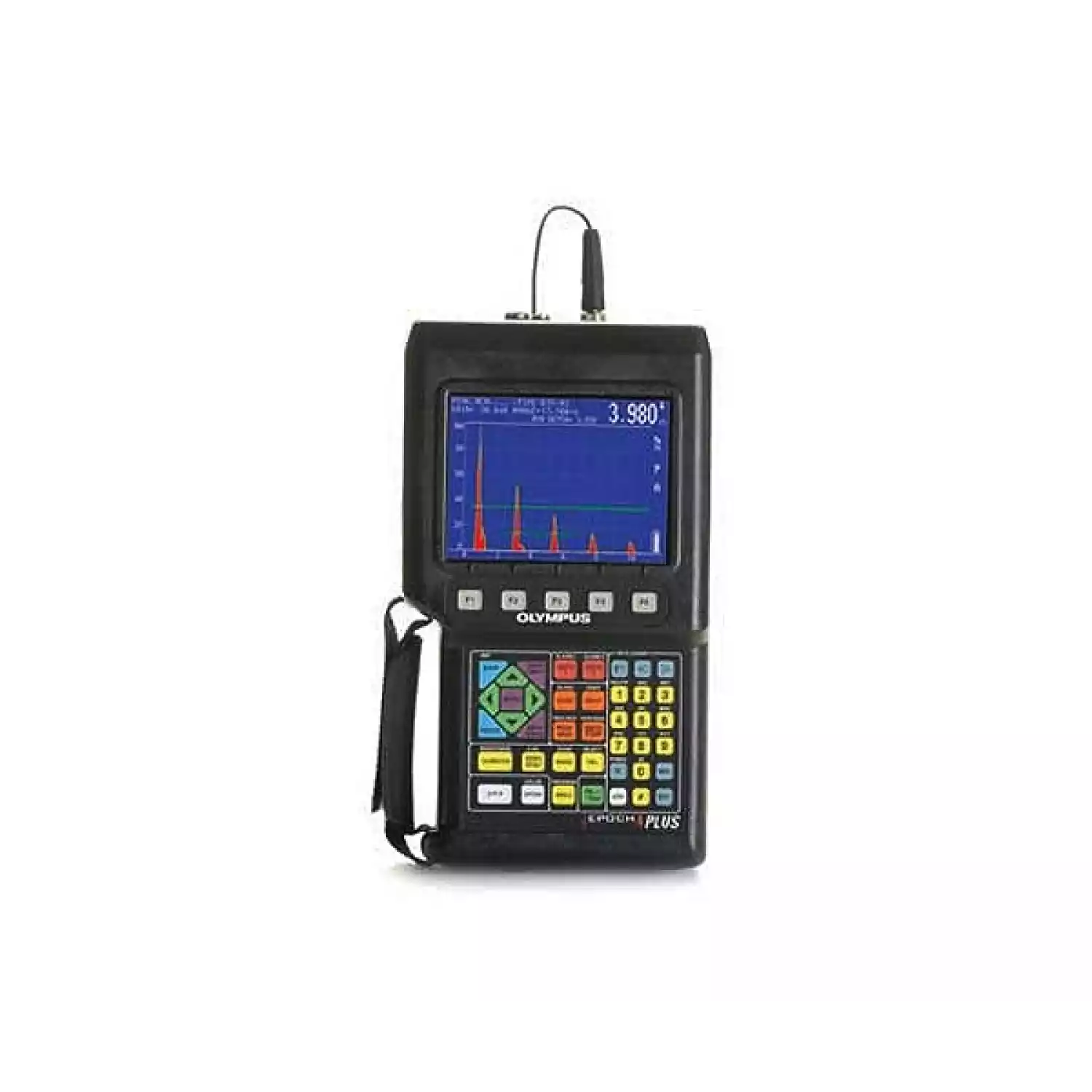

Ультразвуковой дефектоскоп EPOCH 4 Plus

Ультразвуковой дефектоскоп EPOCH 4 PLUS

Тип оборудования: ультразвуковой дефектоскоп

Производитель: Olympus NDT / Panametrics NDT, США
Серия: Epoch IV, Epoch 4
Модель: Epoch 4 Plus, EpochIVPlus

Описание: Высокочастотный ультразвуковой прибор для поиска дефектов в металле и в других однородных материалах

Гарантия на ультразвуковой дефектоскоп Epoch 4 Plus: 1 год.

Назначение ультразвукового дефектоскопа Epoch 4 Plus

Ультразвуковой дефектоскоп EPOCH 4 PLUS
Ультразвуковой дефектоскоп EPOCH 4 PLUS – это усовершенствованная модель дефектоскопа EPOCH 4.

Новые возможности дефектоскопа EPOCH 4 PLUS:

USB порт, режим работы эхо-эхо, возможность работы с ЭМА преобразователями, накопитель данных способный запоминать до 6,400 форм волны/калибровок и 128,000 измерений толщины, вход/выход синхронизатора.

Отличительные особенности ультразвукового дефектоскопа EPOCH 4 Plus

Узкополосная фильтрация
Регулируемый регулятор прямоугольных импульсов
Генератор ударных импульсов
Вес 2.6 кг
NiMH аккумуляторы
Большой цветной жидкокристаллический экран
Возможность заморозки формы волны
Автоматическая калибровка датчиков
Удержание и запоминание импульса
Сигнализация
режим измерения эхо-эхо
Возможность работы с ЭМА преобразователями
USB порт для связи с компьютером
Высокоскоростной параллельный порт
VGA выход на внешний монитор
Аналоговый выход для вывода амплитуды или толщины
Цветной ЖК экран

Цветной жидкокристаллический дисплей высокого разрешения и регулируемой контрастностью.

Опционная интерфейсная программа с высокоскоростной передачей данных

Программа позволяет управлять и форматировать сохранённые результаты контроля для высокоскоростной передачи их в компьютер. Данные могут быть распечатаны и импортированы в файл отчёта.

Накопитель данных

Накопитель данных запоминает 6,400 форм волны/калибровок (или установок) и 128,000 измерений толщин. Все данных сохраняются в файлах с идентификационными номерами, которые можно редактировать.

Особенности программного обеспечения дефектоскопа Epoch 4 Plus:

DAC (Коррекция амплитуды - ВРЧ)
Вычисляет амплитуду сигнала в процентах или в дБ в зависимости от кривой ВРЧ (ASME, ASME-3, или JIS). (EP4P/DAC)
CSC (коррекция криволинейности поверхности).
Корректирует данные при контроле криволинейной поверхности наклонными датчиками. (EP4P/CSC)
Оверлей точечной сварки
Позволяет сравнивать текущие результаты контроля с сохранёнными в памяти данными контроля точечной сварки. (EP4P/SPOTWELD)
Автозаморозка
Позволяет автоматически заморозить A-скан формы волны при срабатывании сигнализации. (EP4P/AUTOFREEZE)
TVG (временная регулировка коэффициента усиления) с динамическим диапазоном 40дБ
Корректирует изменения расстояния/амплитуды в зависимости от затухания в материале. (EP4P/TVG)
Плавающий строб
Автоматически изменяет уровень строба до -6 дБ или -12 дБ стробируемого донного сигнала. (EP4P/FG)
Интерфейсный строб
Мощный инструмент для иммерсионного контроля в случае постоянного изменения расстояния между датчиком и передней поверхностью объекта контроля. (EP4P/IG)
AWS D1.1 и D1.5 (AWS - Американское общество специалистов по сварке)
Применяется для контроля сварных швов. (EP4P/AWS)
Анализ формы волны
Применяется при измерении отложений на внутренней стенке бойлерных труб. (EP4P/WAVE)
DGS/AVG
Технология оценки размеров дефектов. (EP4P/DGS/AVG)
Высокая частота зондирующего импульса (1,000 Гц)
Увеличивает частоту зондирующего импульса до 1 кГц. (EP4P/HPRF)
Низкая частота зондирующего импульса (30 Гц)
Уменьшает частоту зондирующего импульса до 30 Гц.(EP4P/LPRF)
Аттенюатор донного сигнала
Аттенюатор донного сигнала предотвращает насыщение экрана и позволят детально изучать сигнал от дефекта. (EP4P/BEA)

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
