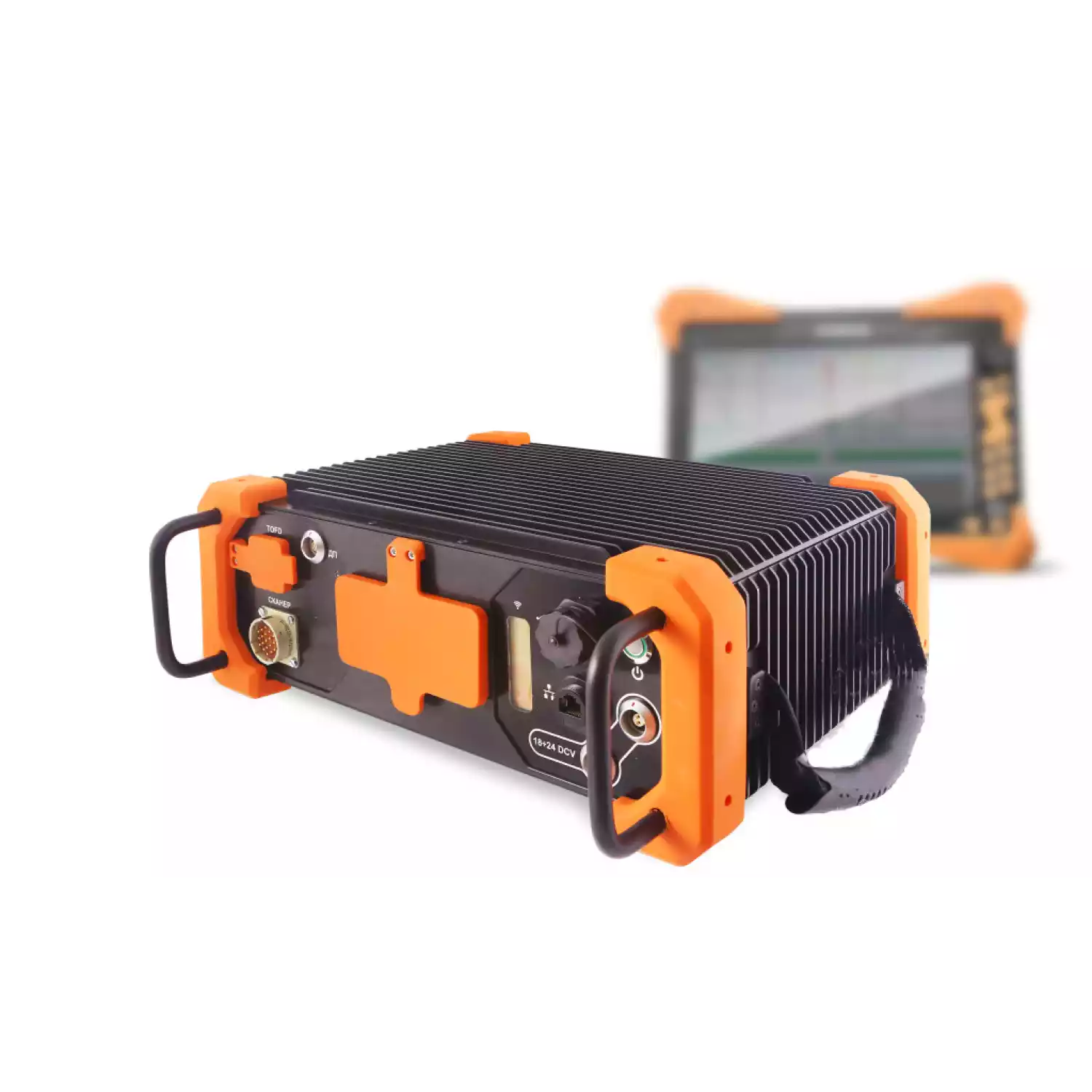

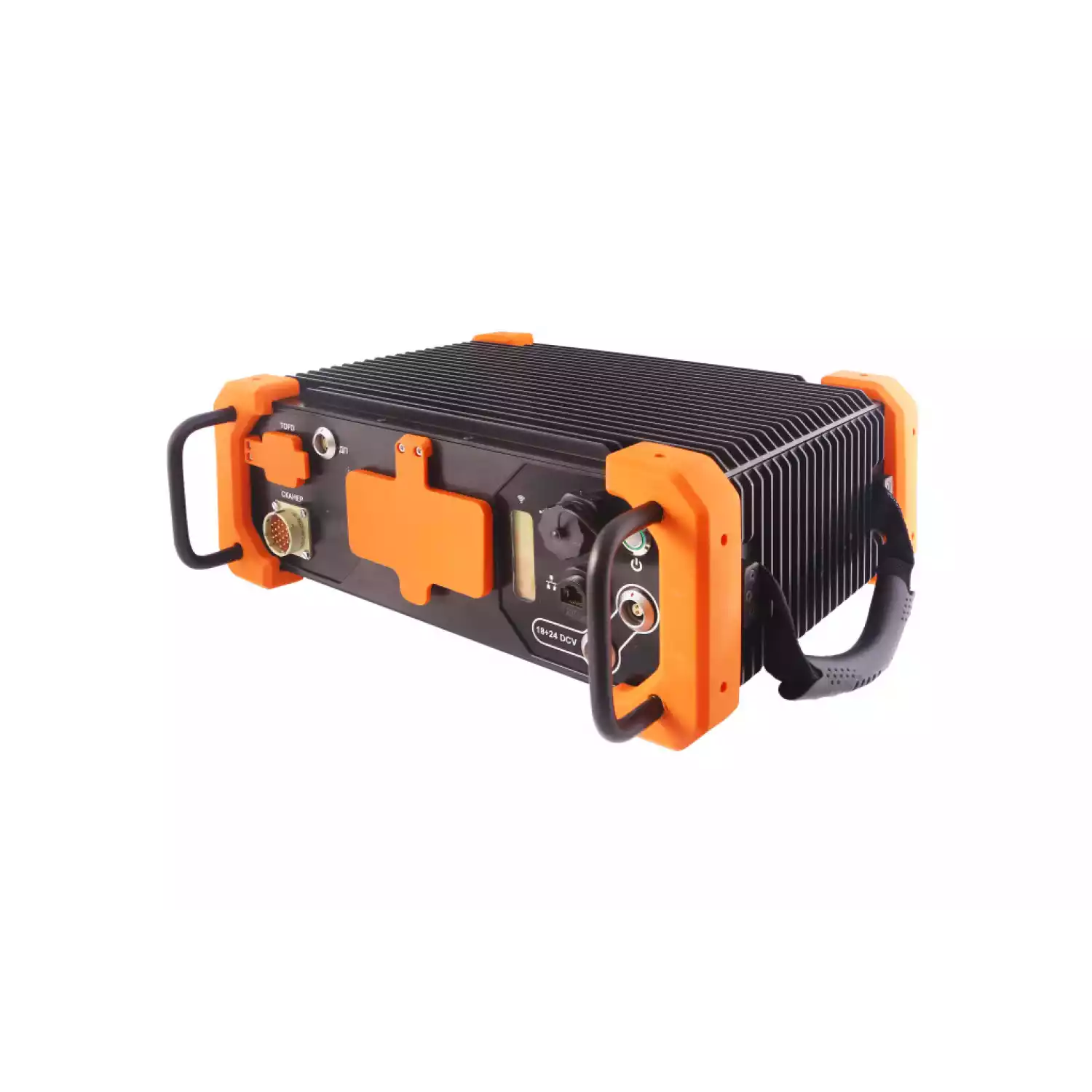

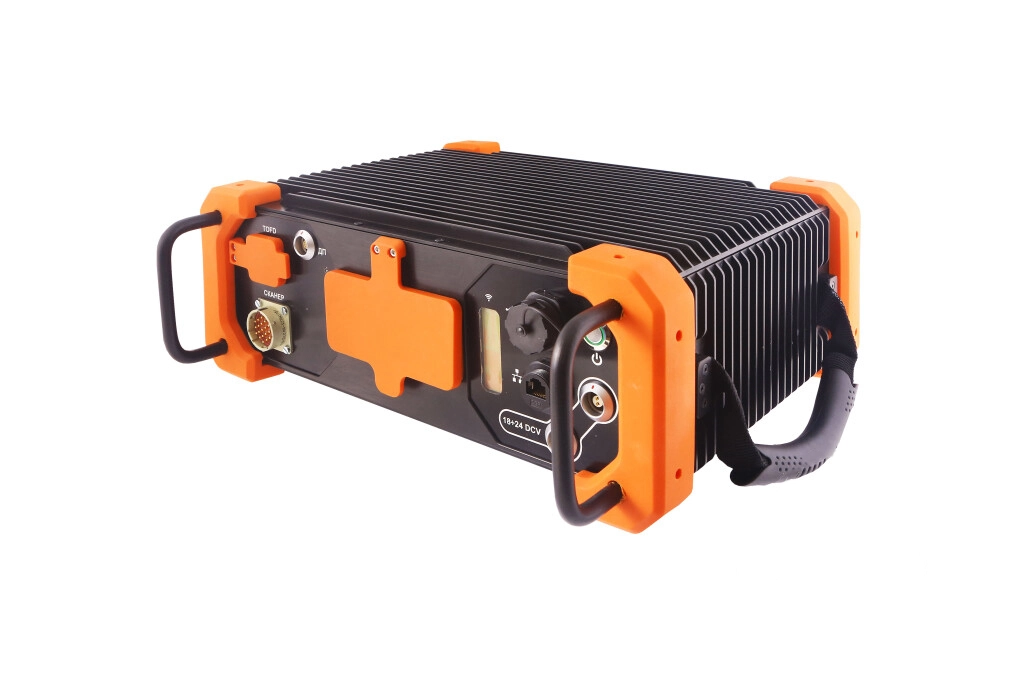

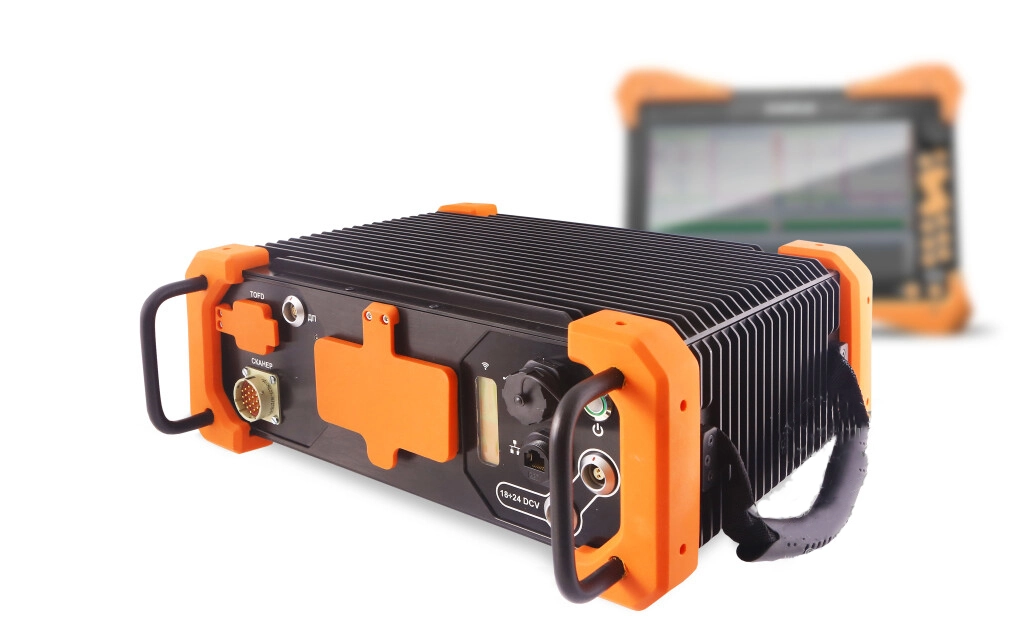

Мобильная автоматизированная УЗ система АВГУР-ТФ с применением фазированных решёток и метода TOFD предназначена для контроля кольцевых сварных соединений, основного металла трубопроводов, изделий и сплавов толщиной до 500 мм.
Объединение нескольких технологий контроля в одной модульной системе АВГУР-ТФ - эффективное решение для автоматизированного ультразвукового контроля сварных соединений, обеспечивающее максимальную отдачу от ультразвука без потерь производительности.
Возможна работа в режиме TOFD + ФР. Поддержка А,В,С,D,S - разверток. Система внесена в реестр ПАО "ГАЗПРОМ". В стоимость входит двухнедельный курс подготовки от производителя.
Комплекс АВГУР-ТФ дает возможность применить все современные технологии ультразвукового контроля в автоматизированном анализе труб, деталей и других металлических конструкций.
Подходит для контроля сварных соединений, выполненных автоматической, полуавтоматической, ручной электродуговой и аргонодуговой сваркой, а также для коррозионного мониторинга.
Работа в режимах ФАР, TOFD, ЦФА. Возможна интеграция с лазерным измерителем профиля поверхности сварного шва (АВИК). В дефектоскопе АВГУР-АРТ используется программное обеспечение АВГУР-Анализ, включенное в Реестр российского ПО.
Системы АВГУР-ТФ разработаны с учетом требований CТО ГАЗПРОМ 2-2.4-083-2006 и проекта СТО ГАЗПРОМ 15-1.3-004-2019.
Система обеспечивает:
В процессе проведения автоматизированного ультразвукового контроля данные с датчиков передаются в системный блок, где обрабатываются и выводятся на экран ПК с предустановленным ПО АВГУР.Дополнительные варианты используемых датчиков представлены сканерами, преобразователями и призмами.
Сканер на магнитных колесах
Существуют две формы выпуска основного сканера: трековый и на магнитных колесах. Вместе с любым из сканеров может поставляться кабель 15 или 25 метров в бронированной или полимерной защитной оболочке.
В состав системы со сканером на магнитных колесах также входит модуль лазерного измерителя. Лазерный модуль АВИК устанавливается на раму сканера либо на планку установки преобразователей.
Модуль предназначен для уточнения траектории движения сканера по линии разметки.
В дефектоскопе АВГУР-АРТ используется программное обеспечение АВГУР-Анализ, включенное в Реестр российского ПО.
Пакет ПО АВГУР-АНАЛИЗ включает три основных блока программ согласно этапам сканирования.
Регистрация данных. Настройка параметров контроля, управление сканерами, запись исходных данных контроля в общую базу данных системы.
Измерение остаточной толщины под валиком усиления сварного шва
Анализ данных. Обработка данных контроля из базы данных, визуализация изображений несплошностей, анализ результатов контроля и подготовка итогового заключения по результатам контроля.
Работа в режиме карты коррозии
УЗ калькулятор. Расчет законов фокусировки антенных решеток с учетом геометрии сварного соединения; расчет параметров контроля методом TOFD.
TOFD-калькулятор
Параболические маркеры
Функция полуавтоматического образмеривания объектов
По запросу заказчика возможна комплектация системы с дополнительными типами сканирующих устройств и другими системами.
Сканер патрубков и фланцев
Сканер предназначен для АУЗК и МУЗК угловых сварных соединений вварки Ø57 - 426 мм. Выпускается в однокоординатной и двухкоординатной версиях.
Сканер ШОДС
Сканер высотой 15 см предназначен для МУЗК кольцевых сварных швов малого диаметра от 57 до 325 мм.
Подходит для использования в труднодоступных участках.
Комплект антенных решеток
Антенные решетки с разъемом Ipex, рабочей частотой 5 МГц, шаг между элементами 1 мм. Кабель 0,6 м может быть выполнен в полимерной или металлической оболочке.
Также возможен заказ комплекта призм для антенных решеток с кривизной рабочих поверхностей для контроля соединений Ø114 - 426 мм. У призм есть разъемы для подключения шланга системы подачи контактной жидкости.
Комплект пьезоэлектрических преобразователей TOFD
Комплект состоит из двух пар преобразователей с рабочей частотой 5 МГц. Отличаются по Ø пьезопластины: 3 мм и 6 мм соответственно. Меньшая по диаметру пара преобразователей предназначена для контроля части сечения шва, прилегающей к внешней
поверхности. Большая - для контроля центральной и зоны шва.
В комплекте идут шесть кабелей SMA-LEMO FFA. Также возможен заказ призм для преобразователей под углы ввода УЗ колебаний 50°, 60° и 70°.
Система подачи контактной жидкости
Предназначена для частичной автоматизации подачи контактной жидкости на рабочую поверхность призм.
В комплектацию системы входят:
Прочие принадлежности
Для заказа доступны:
| Кол-во каналов, шт. Количество независимых каналов ФР |
32-128 32-64 |
|---|---|
| Диапазон установки амплитуд импульсов возбуждения, В Диапазон установки амплитуд импульсов возбуждения TOFD, В |
от 30 до 100 от 50 до 400 |
| Диапазон установки длительности импульсов возбуждения, нс | от 20 до 1000 с шагом 20 нс |
| Диапазон регулировки коэффициента усиления, дБ, не менее | от 0 до 80 |
| Шаг регулировки коэффициента усиления, дБ, не более | 0,5 |
| Диапазон регулировки длительности развертки, мкс | от 1 до 600 |
| Частотный диапазон, МГц | 0,4-25 |
| Габариты системного блока (длина х ширина х высота), мм, не более | 380 х 380 х 140 |
| Масса системного блока, кг, не более Носитель информации Степень защиты |
6,3 SSD 1 Тб IP67 |
| Источник внешнего питания, В | 220 |
| Время работы от аккумулятора (внешний), ч | Не менее 8 |
| Условия эксплуатации - температура окружающего воздуха; - рабочая температура с термочехлом |
от -10 до +45 °С от -40 до +10 °С |
