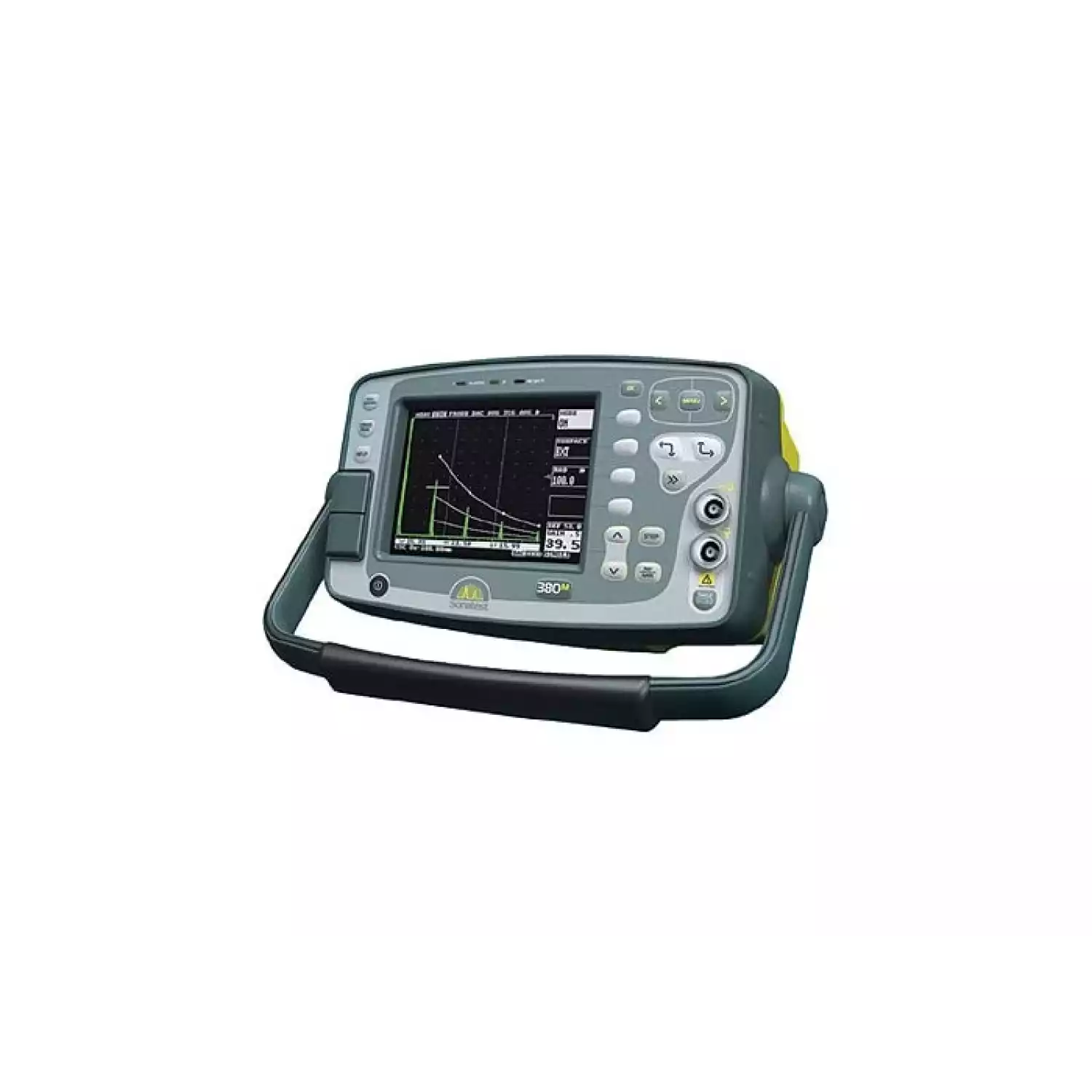

Тип оборудования: Дефектоскоп ультразвуковой
Производитель: Sonatest Ltd., Великобритания
Серия дефектоскопов: MasterScan
Модели дефектосопа: MasterScan 350M и MasterScan 380M
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалах
Сертификаты на дефектоскоп MasterScan 350M и MasterScan 380M :
- Ультразвуковой дефектоскоп MasterScan 350M и MasterScan 380M прост и удобен в обращении, аттестован в Госстандарте России, зарегистрирован в Государственном реестре средств измерений и допущен к применению в Российской Федерации.
Гарантия на дефектоскопы MasterScan 350M и MasterScan 380M: 12 месяцев.
Дефектоскопы серий 350M и 380M продолжают традиции высококачественных дефектоскопов серии MasterScan. Последние достижения в конструкции усилителя и генератора позволили достичь более высокой разрешающей способности в подповерхностной зоне, большей глубины проникновения и отличного соотношения сигнал/шум.
Уникальная технология ActiveEdgeTM формирования зондирующего импульса с контролем и переднего и заднего фронта служит для дефектоскопии в подповерхностной зоне без необходимости использования снижающих чувствительность демпфирующих резисторов. Эта технология позволяет оптимизировать характеристики MASTERSCAN с широким диапазоном преобразователей для достижения еще более высокого уровня контроля.
Дефектоскопы MasterScan оснащены цветным светоотражающим TFT дисплеем, позволяющим выполнять работу при любом уровне освещенности, даже при прямом солнечном свете. TFT дисплеи не имеют характерных для жидкокристаллических дисплеев ограничений по температуре и не блекнут. Новая функция отображения A-scan на всю ширину дисплея имеет высокую скорость срабатывания и позволяет четко отображать сигнал, даже если был зафиксирован только один цикл на частоте следования 5000 Гц.
Ультразвуковой дефектоскоп 380М Masterscan имеет дополнительные функции, позволяющие интегрировать прибор в автоматизированные системы. Высокая частота следования импульсов 5000 Гц, триггер сигнала интерфейса и аттенюатор донного сигнала делают 380М идеальным дефектоскопом в случаях потребности в компактных размерах или в желании использовать прибор дополнительно и для ручного контроля. Прибор имеет пропорциональные и сигнальные выходы, работающие на частоте следования импульсов для достижения высокой скорости контроля. Быстрая смена параметров настройки достигается использованием USB порта.
Программное обеспечение SDMS предоставляет возможность передачи данных и изображений A-scan с дефектоскопа на компьютер и обратно. Информация может быть скопирована в программу Word для подготовки протокола контроля. Результаты измерения толщины могут непосредственно направляться в программу Excel для возможности отображения в виде В- и С-scan, получения трехмерного изображения...
Дефектоскопы имеют прочный пластиковый корпус, имеющий защиту от попадания влаги по IP67, новый интерфейс пользователя, новую клавиатуру и ручку для переноски. Поставляются с новыми высококачественными преобразователями.
Ультразвуковой дефектоскоп MasterScan обладает уникальными функциональными особенностями, которые делают этот дефектоскоп незаменимым средством контроля в таких отраслях, как металлургия (контроль отливок и поковок), машиностроение, энергетика и др.
Добротная конструкция (класс защиты IP67) и современный дизайн ультразвукового дефектоскопа позволяет эксплуатировать его при контроле в самых сложных цеховых условиях.
Встроенные (стандарт) функции ВРЧ, АРК, АРД, компенсации изменения температуры и учета кривизны поверхности.
Ультразвуковой дефектоскоп MasterScan 350/380 - самая надежная и самая продаваемая в мире модель ультразвукового дефектоскопа.
С помощью уникального программного обеспечения результаты контроля могут быть переданы для протоколирования на ПК, включая настройки, А-сканы. Результаты измерения толщины могут быть отображены непосредственно в таблице Excel, с возможностью создания В- и С-сканов, а также 3-мерных моделей.
Ультразвуковые дефектоскопы могут использоваться для контроля тонкостенных материалов, турбинных лопаток, точечной сварки, объектов в энергетике (в том числе с ЭМАП преобразователями), крупногабаритных поковок и отливок.
Диапазон развертки: от 0÷1 мм до 0÷20000 мм по стали. Выбор в меню или плавная регулировка с шагом 1 мм. Диапазон в мкс: 1÷5000
Установка скорости: Диапазон: 256÷16000 м/с с грубой и плавной регулировкой
Ноль преобразователя: 0÷999.999 мкс с плавной регулировкой
Задержка развертки: Калиброванная 0÷10000 мм с шагом 0,05 мм (диапазон по стали)
Усиление: 0÷ 110 дБ. Регулировка с шагом 0.5, 2, 6, 10, 14, 20 дБ. Клавиша прямого доступа к регулировке усиления
Генератор: Прямоугольные импульсы с амплитудой 100 - 300 В (до 450 В для 380М). Длительность импульса от пикового до 2000 нс. При амплитуде 200В длительность переднего и заднего фронта меньше 5 нс (нагрузка 50 Ом). Длительность фронтов регулируется в пределах 2% от номинальной ширины импульса, минимум 1 нс, максимум 40 нс
Демпфирование: На выбор 33, 50, 100, 400 Ом
Частота следования импульсов: На выбор 5÷5000 Гц с шагом 5 Гц
Диапазон рабочих частот: 6 узких полос с центрами в 0.5, 1, 2.25, 5, 10, 15 МГц, широкая полоса 2÷22 МГц (-6 дБ) и 1÷35 МГц (-20 дБ). По заказу другие полосовые фильтры.
Линейность системы: По вертикали = 1% от высоты дисплея, по горизонтали = 0,4% от ширины дисплея. Точность усилителя 0,1 дБ
Отсечка: 80% линейная. Светодиодный индикатор включения
Единицы измерений: мм, дюймы, микроскунды
Дисплей
Тип: цветной светоотражающий TFT c регулируемой яркостью.
Размер: 103 х 77 мм, 320 х 240 пиксель.
Частота обновления: 60 Гц.
Вид отображения сигнала: детектированная +/- полуволна, полная волна, недетектированный радиосигнал
Стробы
Два полностью независимых. Старт и ширина регулируются на всю ширину диапазона контроля.
Регулировка уровня: 0÷100%
- Электронная лупа: Установка диапазона развертки равным ширине 1 строба
- Задержка логики: Установка 0,6 сек задержки срабатывания сигнализации 2 строба при потере донного эхосигнала
Режимы измерений
- Сигнальный монитор;
- Глубина и амплитуда в стробе;
- Расстояние между двумя эхосигналами в одном стробе;
- Расстояние между двумя эхосигналами в разных стробах;
- Наклонный: расстояние по поверхности, глубина отражателя и расстояние по лучу. Учет стрелы преобразователя.
- Показ многократных отражений луча;
- Отображение минимальной толщины при сканировании
Память
- 800 изображений A-scan;
- 100 комплектов настроек;
- 8000 значений измерений толщины в матричном формате
Язык: Русифицированное меню
Часы: Индикация даты и времени
Физические характеристики
Габариты: 255 х 145 х 145 мм
Вес: 2,5 кг с Li-ионной батареей.
Время автономной работы: 16 ч.
Время зарядки: 3-4 часа.
Температура
- Рабочая: -10°...+55°С
- Допустимая: -20°...+70°С
- Хранения: -40°...+75 °С
АРУ: Автоматическая регулировка усиления при толщинометрии.
DAC:
Построение кривых DAC по 10 точкам.
Вывод кривых DAC-2 дБ, -6 дБ, -10 дБ, -12 дБ, -14 дБ.
ВРЧ: Динамический диапазон 40 дБ. Более 30 дБ/мкс. Построение по 10 точкам
ВЕА: Аттенюатор донного эхосигнала 0 ÷ 40 дБ.
CSC: Автоматический учет кривизны поверхности при контроле наклонным преобразователем
AWS: Расчет размера дефекта согласно AWS D 1.1.
АРД: Автоматический расчет и построение АРД-диаграммы
API: Расчет размеров дефектов согласно API 5UE
Т° компенсация: Компенсация изменения температуры преобразователя
Auto-Cal: Автокалибровка по двум эхосигналам
Сравнение A-scan: Отображение A-scan поверх сигнала из памяти другим цветом
Редактор текста: Служит для ввода комментариев к измерениям
Заморозка: Всего изображения A-scan или пиков эхосигналов
Сглаживание: Отображение формы сигналов как на аналоговом дефектоскопе
*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.
