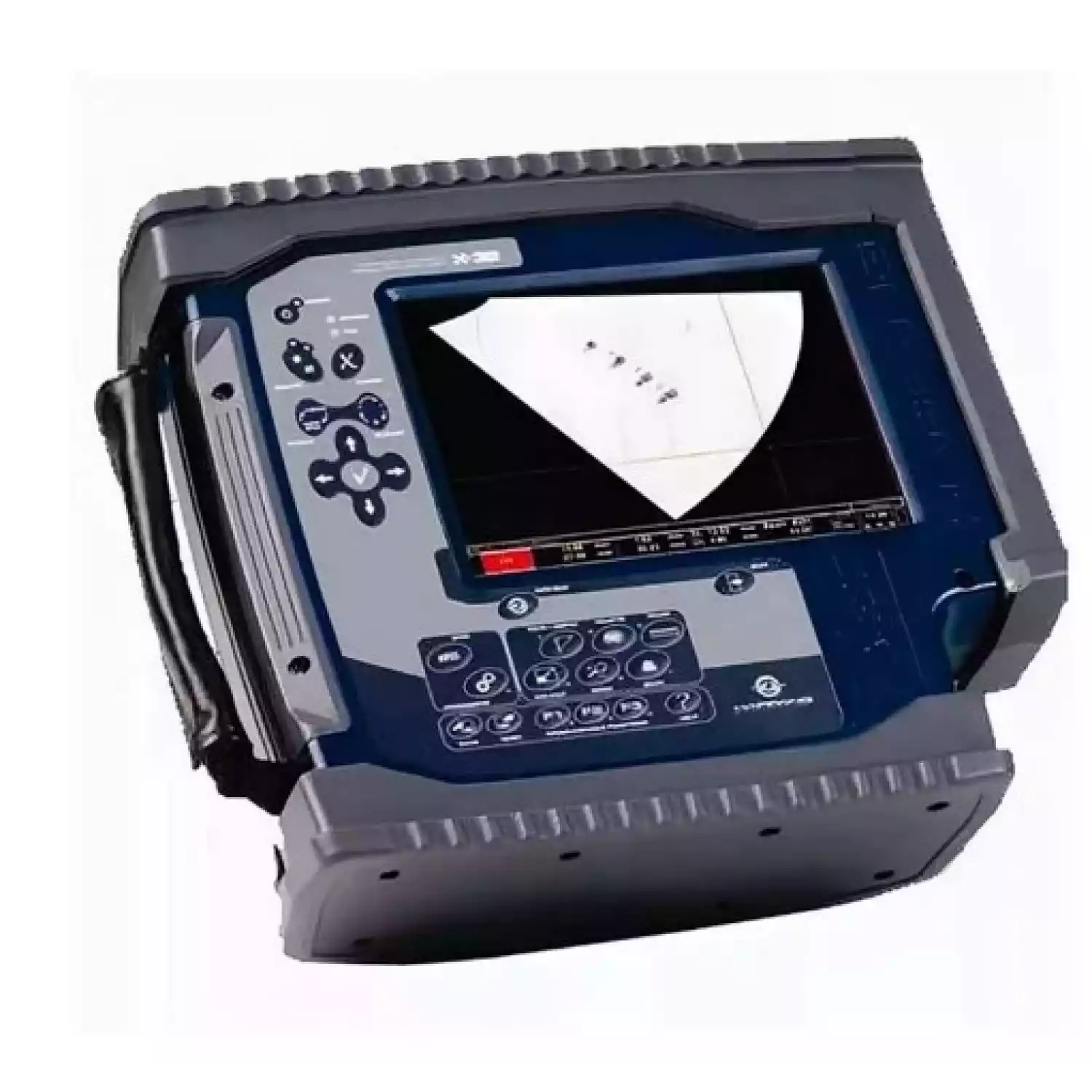

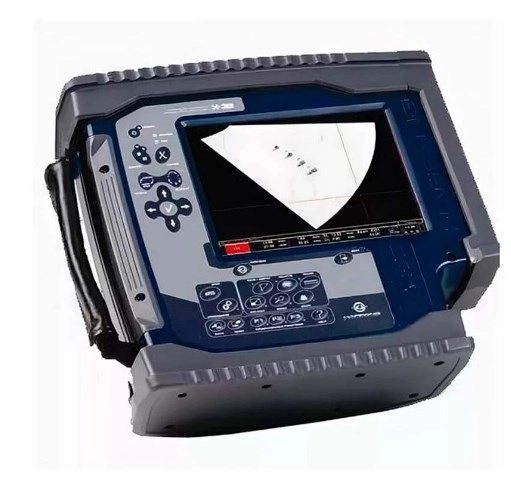

Ультразвуковой дефектоскоп HARFANG X-32

Ультразвуковой дефектоскоп Harfang X-32 обладает высокоэффективным программным обеспечением и передовыми аппаратными характеристиками, что приводит к значительному увеличению скорости контроля, сокращению трудозатрат и устранению ошибок при поиске и измерении параметров дефектов. Корпус прибора, выполненный из прочного ударопрочного полиуретана, обеспечивает надежную работу в условиях жесткого производственного процесса.

Включает в себя 32 независимых канала, которые могут функционировать как для излучения импульсов, так и для приема. Благодаря встроенному запоминающему устройству, X-32 способен записывать большое количество результатов исследований в реальном времени.

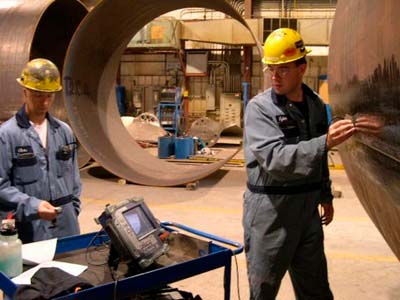

Особенности HARFANG X-32

• Наличие 32 активных элементов обеспечивает получение высокой пространственной разрешающей способности, что позволяет получать распределения и точные размеры дефектов;
• Возможность использования до 128 элементов (с дополнительным блоком мультиплексирования M-box), что позволяет осуществлять мультиплексирование (линейное сканирование);
• Оперативное выполнение секторного сканирования (S-скан) при проведении производственного контроля;
• Наличие режимов одномерной эхографии (А-сканирование), двухмерной эхографии (B-сканирование), линейного (L-) сканирования и секторного (S-) сканирования) в реальном масштабе времени;
• Анализ изображений в режимах одномерной эхографии (А-сканирование), двухмерной эхографии (B- или D-сканирование), линейного (L-) сканирования и секторного (S-) сканирования
• Наличие входа для квадратурных кодировщиков положения (по дополнительному заказу);
• Возможность полного программирования при контроле изделий сложной формы;
• Формирование ультразвуковых пучков под более 2 000 углами для получения максимальной зоны контроля и разрешающей способности;
• Формирование прямоугольных импульсов зондирования напряжением до 200 В, обеспечивающее получение высококачественных импульсов излучения и изображений дефектов;
• Наличие накопителя на жёстких магнитных дисках объёмом 40 Гб (с возможностью замены накопителем большего объёма) для регистрации результатов контроля, как в виде отдельных изображений, так и их серии;
• Удобное составление протоколов контроля (файлы в формате BMP);
• Наличие 2 USB-портов  для подключения внешних накопителей данных;
• Временное разрешение – 2,5 нс;
• Масса: 4 кг.

Ультразвуковой дефектоскоп X-32 разрабатывался;

Чтобы заполнить разрыв в области средств визуализации, образовавшийся между промышленными ультразвуковыми дефектоскопами, с одной стороны, и гидролокаторами и медицинскими эхотомоскопами, с другой стороны. При этом в приборе были реализованы следующие  характеристики:

• Малые размеры, малые массы  аккумуляторных батарей. Прибор получился примерно таких же размеров, как  существующие традиционные (одноканальные, без преобразователя с фазированной решеткой) ультразвуковые дефектоскопы.
• Большое число каналов и прецизионное формирование ультразвуковых пучков.
• Оперативное формирование изображений на экране обеспечивает бесперебойную работу прибора и облегчает интерпретацию получаемых данных.
• Простота в эксплуатации, позволяет  выполнять ультразвуковой контроль, оператору, не требуя от него глубоких знаний принципа работы ультразвукового дефектоскопа. Данный прибор, как и в случае использования аналогичных приборов в медицине,  максимально наглядно обеспечивает выполнение большинства операций. Специалисту, работающему с Х-32, как правило, не нужно слишком много знать о природе ультразвуковых колебаний, принципах работы прибора и т.д, поскольку это ему не нужно для повседневной работы; областью его компетенции остается только интерпретация получаемых данных.
• Для обеспечения работы прибора были разработаны две программы. Программа PhaseFX использовалась для установки параметров преобразователя, призмы и фокусировки, и в настоящее время полностью включена в операционную систему дефектоскопа X-32. Эта система используется для просмотра результатов ультразвукового контроля в реальном масштабе времени и выполнения различных регулировок (например, регулировки усиления) в реальном масштабе времени. Она также позволяет регистрировать результаты контроля либо в виде одиночного стоп-кадра изображения (в цифровом файле со всеми графическими объектами, курсорами и установками параметров), либо в виде серии изображений, аналогичной видеозаписи, которые для последующего анализа можно открывать с помощью программы UTStudio.
• Дефектоскоп X-32 выполнен в соответствии с современными стандартами, что позволяет пользователю подсоединять его к локальным вычислительным сетям и сети Интернет, что дает возможность загружать новые версии программ непосредственно с сервера фирмы HMI, располагающейся в г. Квебеке, Канада. Обновлённые версии программы также могут быть записаны на USB-карты памяти, при подключении к дефектоскопу X-32 которых последует запрос об обновлении.
• Общая архитектура аппаратного обеспечения способна обеспечивать трехмерную визуализацию дефектов, поскольку она способна поддерживать большое число ультразвуковых пучков (законов фокусировки). Аппаратные средства этой модели могут поддерживать формирование более 8000 ультразвуковых пучков.

Phase FX

Одна из опций программного обеспечения X-32 . Эта мощная программа позволяет автоматически вычислять фокусировку. Фокусировка обычно представляет собой расходимость пучка продольной или поперечной волны.

Phase FX предлагает многочисленные конфигурационные возможности:

• Две настройки преобразователь/призма
• До 512 элементов в датчике.
• До 16 различных сканов
• До 2000 фокусировок на каждый скан
• Поддерживает работу как с плоскими призмами, так и с призмами сложной геометрии.

• Вы можете сами решить, работать со стробами или нет. Возможно использовать стробы не только с А-сканом но и зонный стробы на секторных сканах. Все это позволяет значительно ускорить процесс контроля.

Программа PhaseFX характеризуется удобным пользовательским интерфейсом, который включает в себя:

• 5 меню : контроль, преобразователь, призма, сканирование, координатор положения
• 3-х мерное изображение
• Нумерация изображений
• Оперативная подсказка

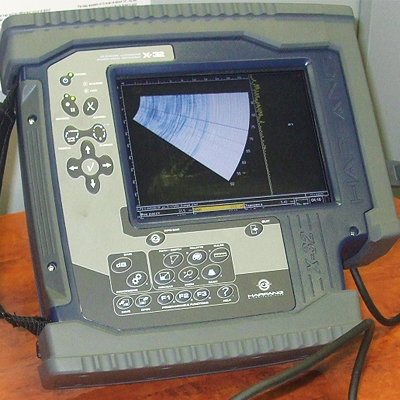

Преимущества X-32

ВЫСОКАЯ скорость контроля и производительность:

• Одновременное получение данных в множественном диапазоне углов и глубин с помощью одного многоэлементного датчика.
• Уменьшаются трудозатраты на контроль
• габаритных объектов
• Уменьшается время контроля
• Уменьшается время нахождения оператора в промышленно опасных условиях (таких как повышенный уровень радиации либо других неблагоприятных для здоровья факторов)

ПРОСТОТА контроля и измерений:

• Портативный и легкий
• Удобный и понятный интерфейс
• Отображение результатов контроля  и измерения
• в реальном времени
• Самое быстрое отображение S- скана
