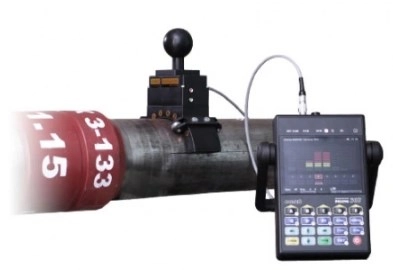

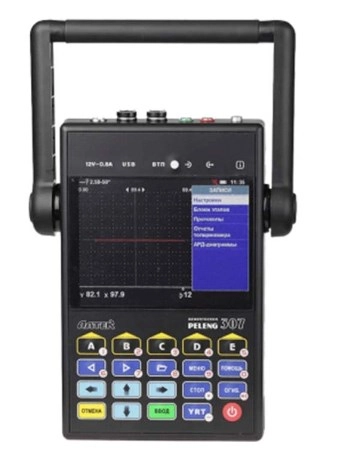

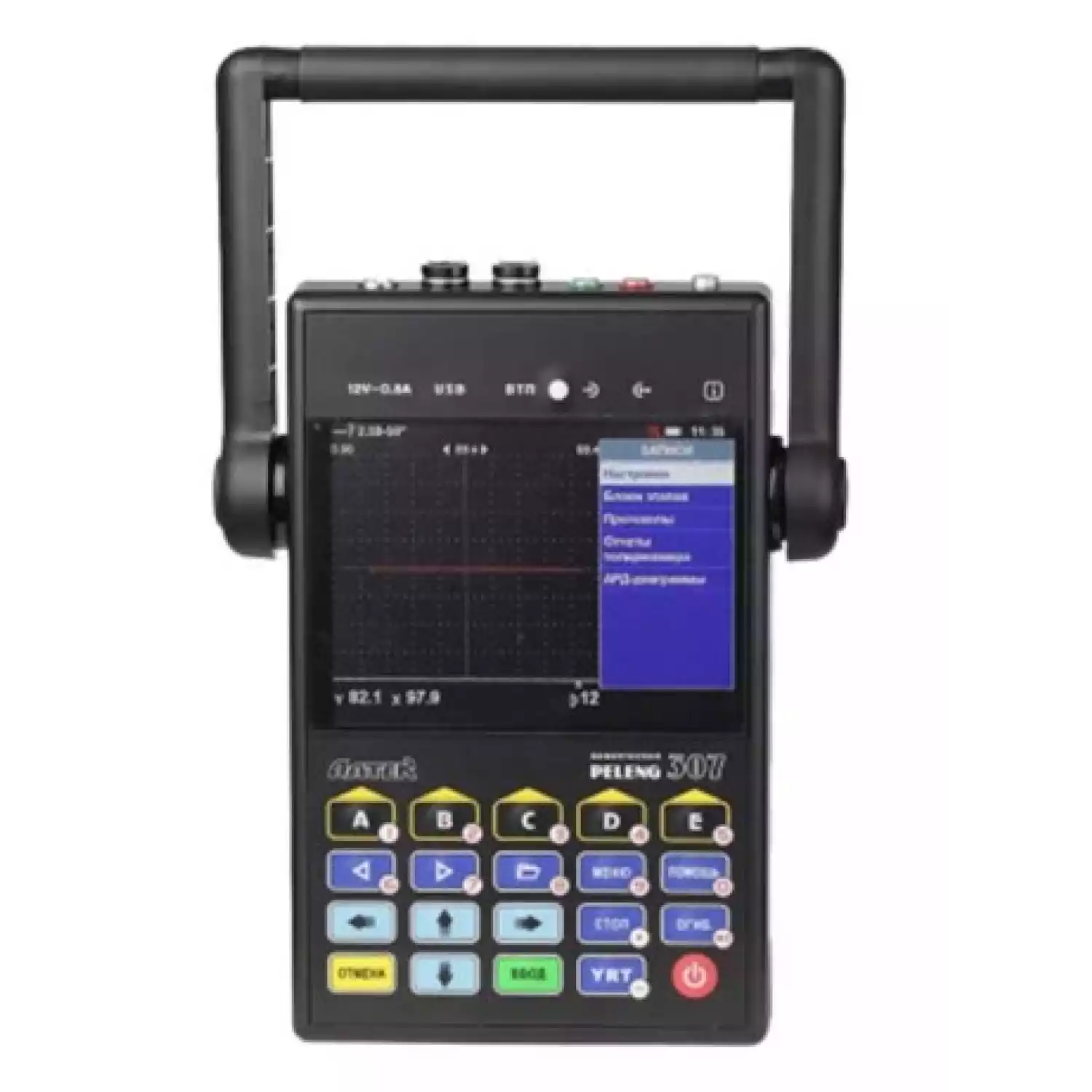

Ультразвуковой дефектоскоп УД3-307ВД "PELENG"

Чем же примечателен дефектоскоп УД3-307ВД. Прежде всего, его универсальностью, а также небольшими габаритами и минимальным весом, который не превышает 1,35 килограммов. Помимо этого, агрегат надёжен и может функционировать на полную мощность в условиях температуры от -25С до +50С. Максимальный комфорт во время работы с устройством достигается благодаря продуктивному интерфейсу с цифровой панелью управления, интуитивно понятному расположению кнопок прямо под дисплеем, которое предполагает принцип "одна кнопка – одна функция". К тому же, имеется функционал автоматического сохранения настроек и записей, а также защитная опция против несанкционированного стирания результатов проверки и конфигураций. Этот прибор умеет также измерять толщину материалов.

Интерфейс

• Кнопки управления, размещенные ниже дисплея,
• Электронный набор чисел,
• Концепция индивидуального действия каждой клавиши,
• Автосохранение данных о последних выбранных параметрах, комплексах настроек и схемах работы,
• Защита паролем информации о проверках и настройках от непреднамеренного стирания.

Вихретоковый дефектоскоп

• Это устройство разработано специально для обнаружения поверхностных и немного более глубоких неполадок в материалах, которые проводят электричество, таких как сталь, алюминий, титан и прочие.
• Обнаружение изменений в амплитуде и фазе осуществляется через подвижную сетку изображения, при этом совместное амплитудно-фазовое обнаружение визуализируется на комплексной диаграмме.
• Присутствует функция автоматического прекращения сетчатого отображения, когда датчик прекращает контакт с исследуемой поверхностью.
• Работает в двух режимах: динамическом и статическом, для максимальной гибкости проверки.
• Предусмотрена настройка для минимизации помех, включая уменьшение влияния наклонов датчика, которые могут происходить в процессе осуществления проверки.
• Для того чтобы датчик оставался строго перпендикулярным на изогнутых поверхностях, используются специальные насадки.

Портативное устройство для анализа толщины материалов

• Точностью вплоть до 0,01 миллиметра;
• Возможностью выбора между одинарным и двойным обнаружением донных сигналов в объекте исследования;
• Способностью определять толщину без учета наружного слоя;
• Системой А-скана для работы в нестандартных и сложных обстоятельствах;
• Функцией составления таблиц с данными о замеренной толщине.

Ультразвуковой дефектоскоп

• Спектральный охват от 0,4 до 10 мегагерц
• Совместимость с преобразующими устройствами как местного, так и иностранного производства
• A-режим визуализации
• B-метод отображения проверяемого сечения
• W-модус демонстрации пути лучей с выделением местонахождения неисправностей
• Режим автонастройки длительности сканирования основан на времени обследуемого участка

Универсальные Диаграммы AVG и DGS применяются для

• Настроим систему так, чтобы она могла вычислить неполадки определенной величины, будь то проблемы на боковом отсеке, в донной зоне или на поверхности, требующей особенного внимания;
• Зададим процесс, который будет автоматически определять величину обнаруженной неисправности;
• Внедрим функцию, которая будет автоматически корректировать временные параметры чувствительные устройства или изменять порог кривизны.

Дополнительные характеристики

• Персонализированные графики акустического импеданса (сокращенно AVG и DGS) предназначены для индивидуальной работы с различными типами датчиков, где применение универсальной графики невозможно;
• Три степени отклика (поисковая, аналитическая, отбраковочная) представлены на дисплее цветными пороговыми линиями;
• Определять параметры повреждения (координаты, размеры как номинальные, так и сопоставимые) можно вручную или в автоматическом режиме;
• Скорость ультразвуковой волны настраивается автоматически в зависимости от угла подключения датчика и материала, для которого он задействован;
• Автоматическая или ручная коррекция временной задержки усиления сигнала (режимы ВРЧ и TVG), при этом число задающих точек для ВРЧ достигает 64;
• Учет искривления поверхности объекта при определении местоположения дефектов;
• Функция измерения степени ослабления сигнала;
• Мониторинг за сохранением акустического соединения;
• Двойная зона детекции;
• Полуавтоматическая калибровка устройств измерения глубины и чувствительности;
• Функция просмотра сигнала в первозданном, необработанном виде;
• Настройка частоты излучаемых импульсов в диапазоне от 20 до 5000 Гц;
• Упрощенное включение режимов стоп-кадра и сигнальной огибающей одним нажатием;
• Совместимость с функцией работы с DAC-кривыми;
• Прямое автоматическое распознавание параметров датчика при его контакте с специфическим разъемом на панели управления дефектоскопа.

Комплектация

• ПЭП (преобразователи пьезоэлектрического типа) П111–2,5–K12; П111–10–K4; П121–2,5–50°; П121–2,5–65°; П121–5–65°; П112–5–12/2
• Пять кабелей для соединения ПЭП с разъемом LEMO-00 и переходников для преобразователей с разъемом СР-50
• Кабель подключения прибора к компьютеру
• Сетевой адаптер устройство для зарядки
• Комплект головных телефонов

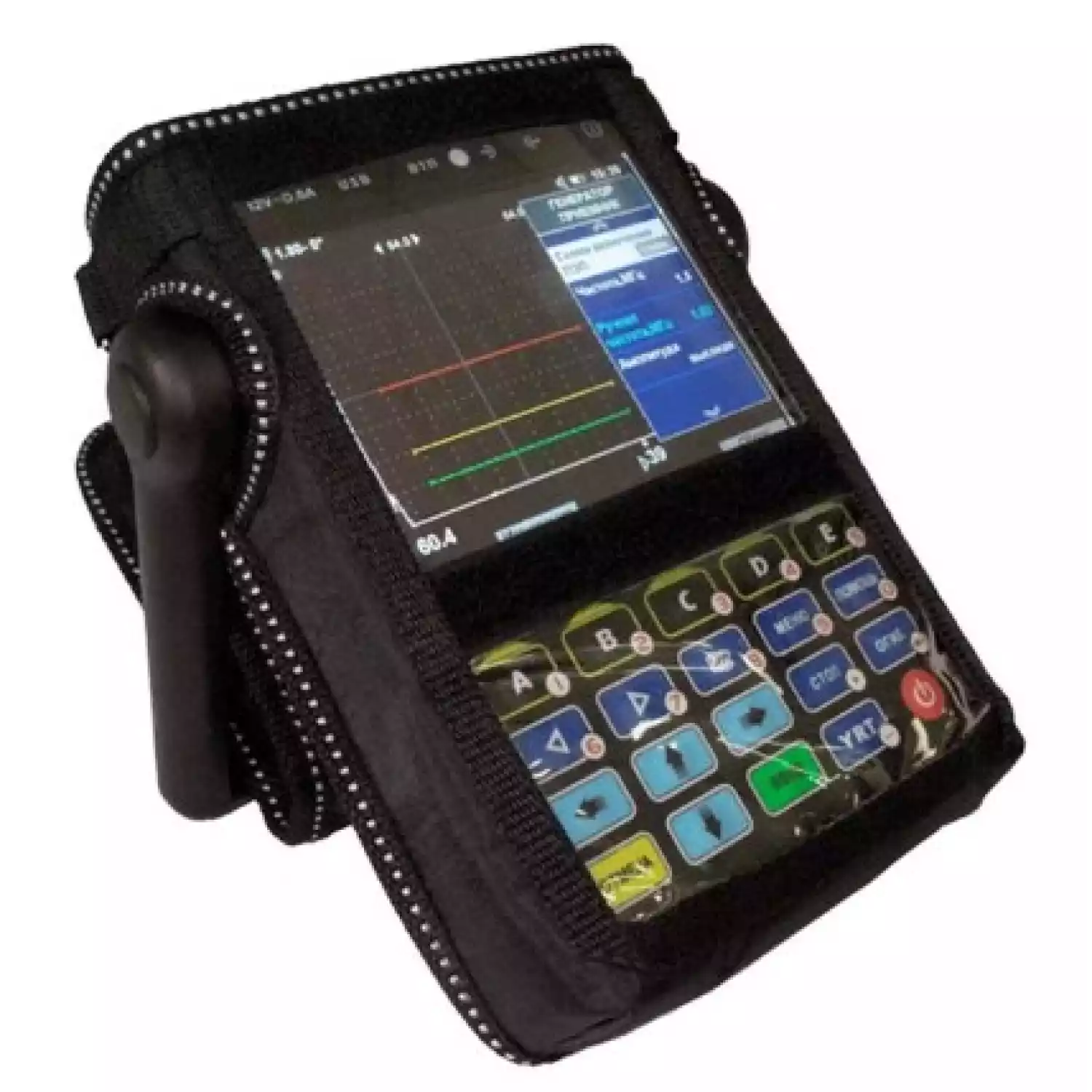

• Чехол-футляр для электронного блока
• Мягкий кейс для транспортировки прибора
• Бленда с солнцезащитными свойствами
• Пенал для принадлежностей
• Компакт-диск с программным обеспечением «УНИВЕРСАЛЬНОЕ»
• Комплект документации (включая инструкцию по поверке, руководство по эксплуатации и т.д)

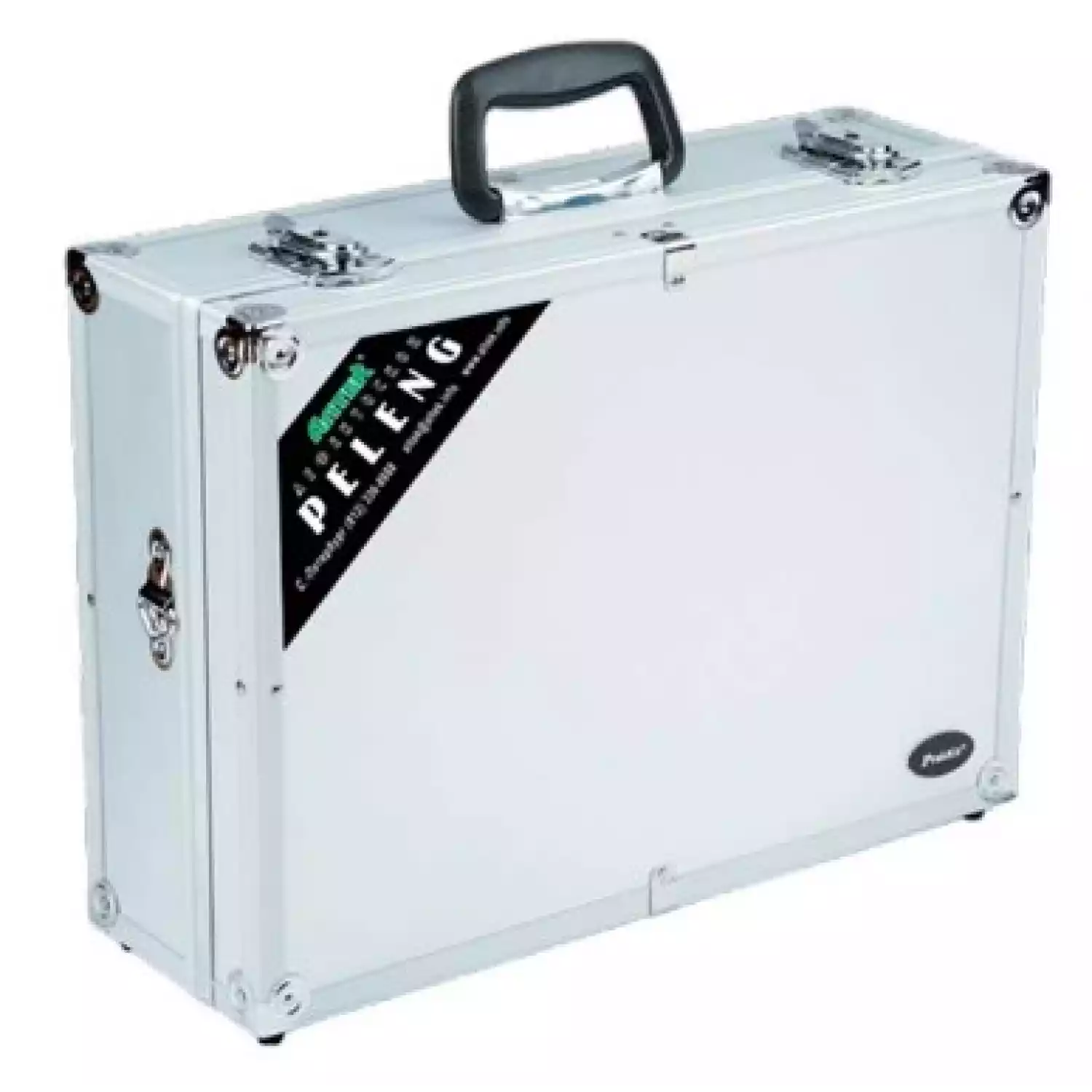

• Жесткий кейс
