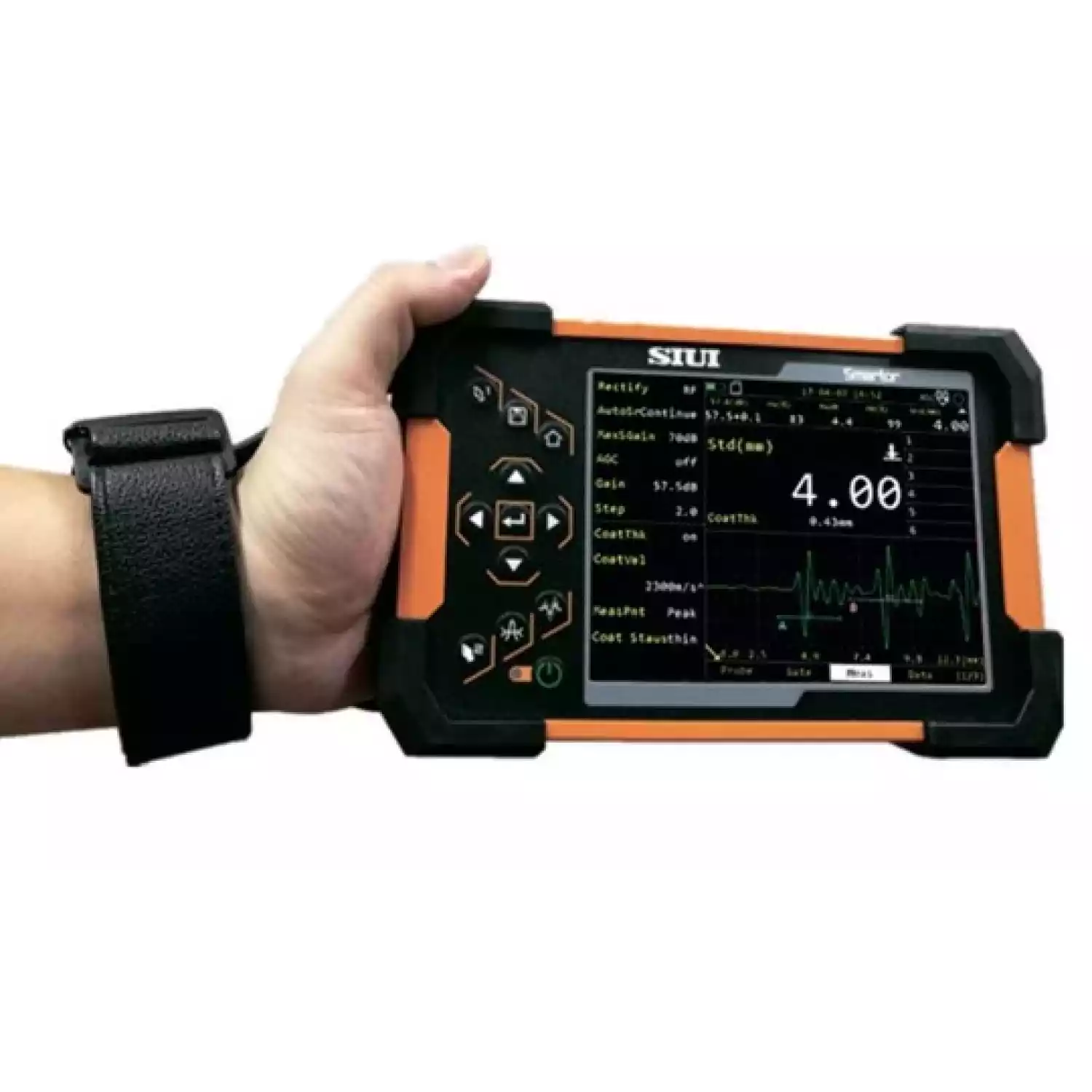

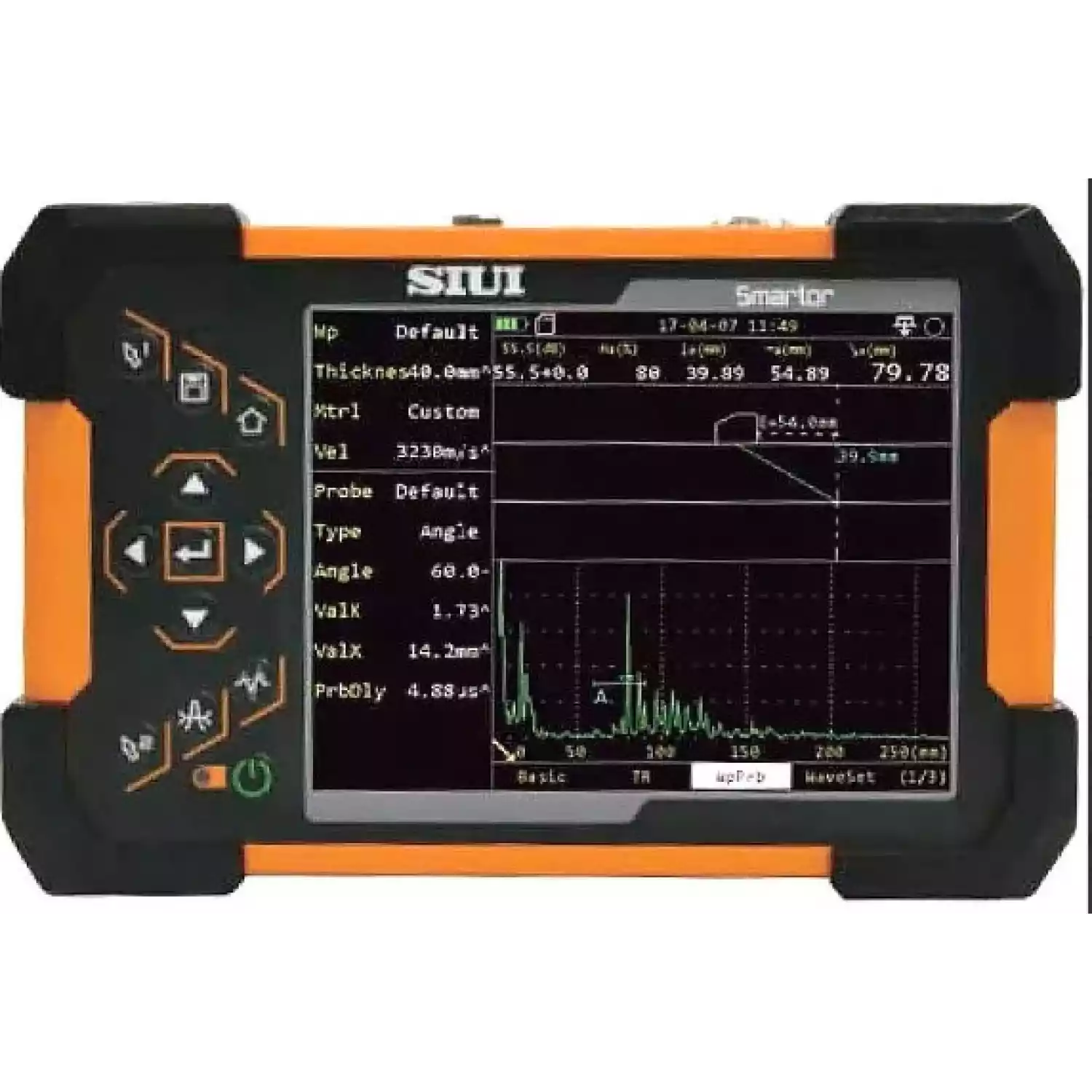

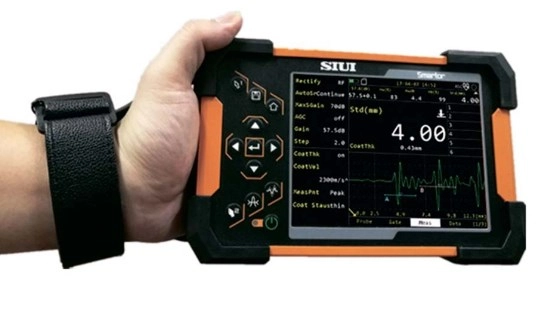

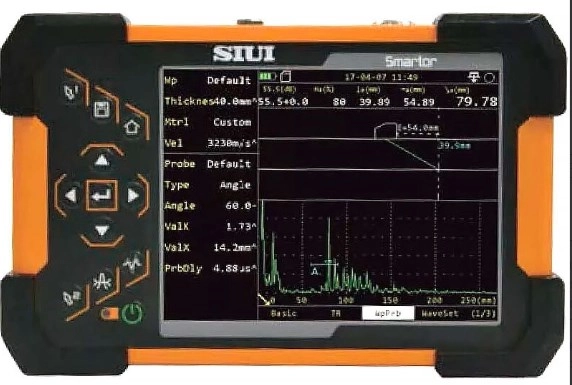

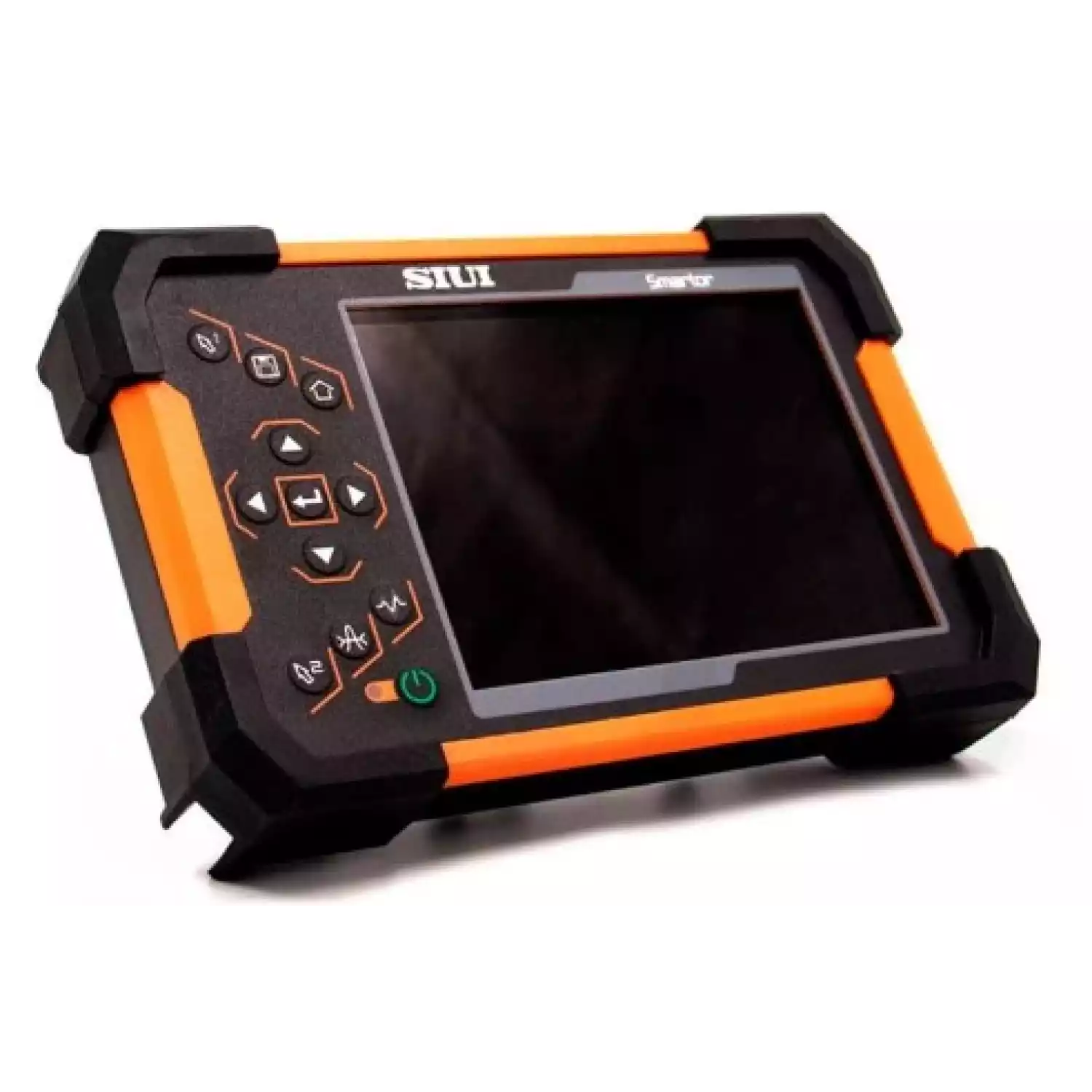

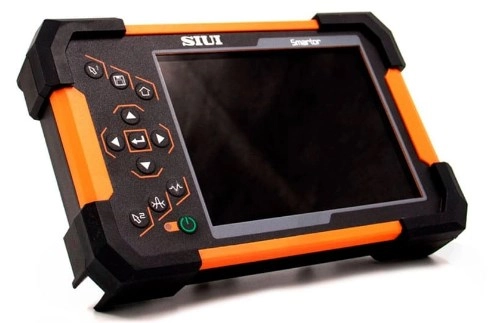

Ультразвуковой дефектоскоп SMARTOR (UT) представляет собой высокотехнологичное диагностическое устройство, предназначенное для обнаружения и оценки дефектов в различных материалах с использованием методов ультразвукового контроля. Современные технологии, внедренные в SMARTOR, обеспечивают высокую точность и эффективность при проведении контрольных операций.
Это устройство предназначено для использования в различных областях промышленности, где качественный и надежный ультразвуковой контроль является важным аспектом производственных процессов. SMARTOR предоставляет широкий функционал, который позволяет детектировать и анализировать дефекты с высокой степенью точности, способствуя повышению общей производительности и безопасности в рабочей среде.
Эти характеристики делают Smartor компактным, легким в использовании и снабженным высококачественным дисплеем, что обеспечивает удобство и эффективность при работе с ультразвуковым контролем и измерением толщины материалов.
Эти функции обеспечивают широкий набор возможностей для эффективного и точного ультразвукового контроля, соответствуя высоким стандартам индустрии.
|
Методы контроля
|
Классический |
|
Дополнительные функции
|
ВРЧ, АРК (DAC) |
|
Разрешение экрана, пикс
|
640х480 пикселей |
|
Функция
|
Характеристика |
|
Дисплей
|
5,7’’ TFT LCD, 640 x 480 |
|
Единица измерения
|
Дюйм/мм |
|

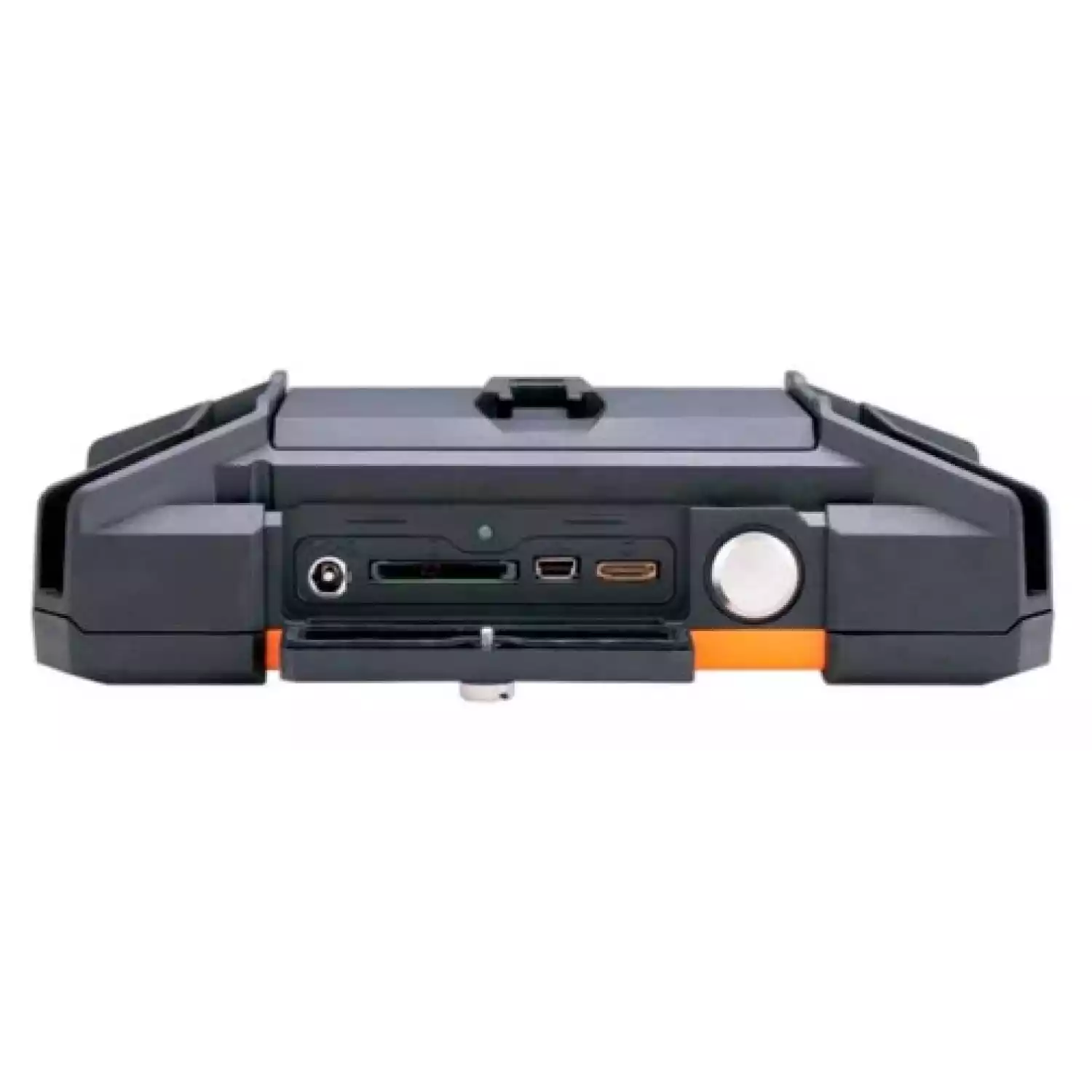

Переферийные порты
|
USB, SD карта 16 Гб, VGA порт |
|
Язык
|
Русский, английский, немецкий, польский, турецкий, венгерский |
|
Источник питания
|
100 - 240 В, DC 12 В |
|
Время работы
|
более 8 часов |
|
Рабочая температура
|
-10 + 45 °С |
|
Температура хранения
|
-20 + 60 °С |
|
Класс защиты
|
IP 66 |
|
Вес
|
0,9 кг с батареей |
|
Размер
|
198х128х52мм |
|
Разъем энкодера
|
1 шт |
|
Количество каналов
|
1 |
|

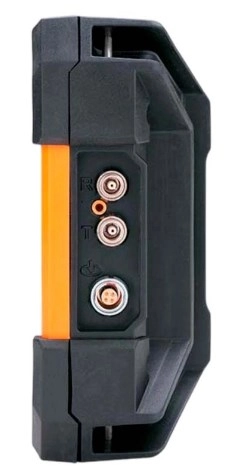

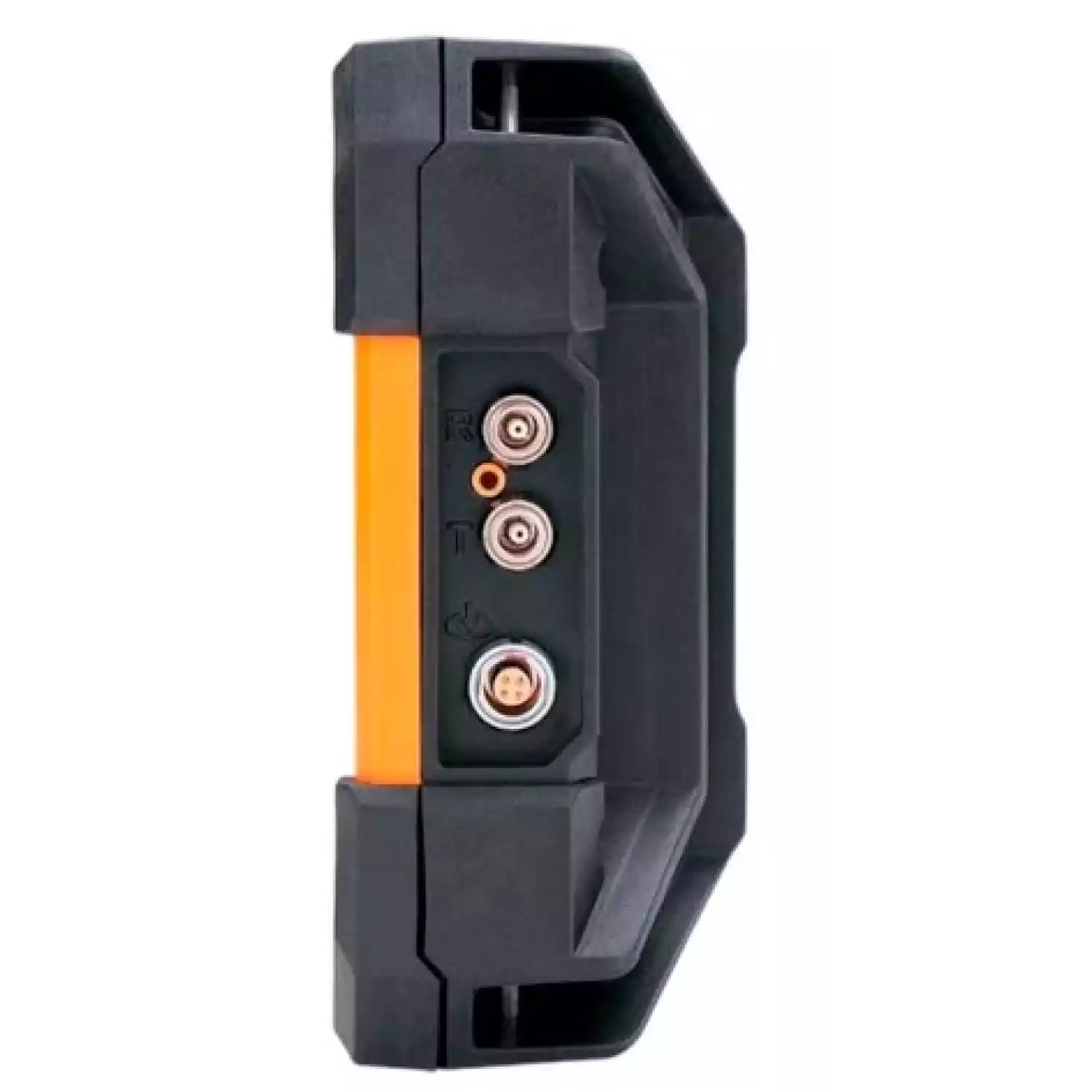

Тип разъема
|
Lemo 00 |
|
Количество разъемов
|
2 |
|
Поддержка элементов
|
2 |
|

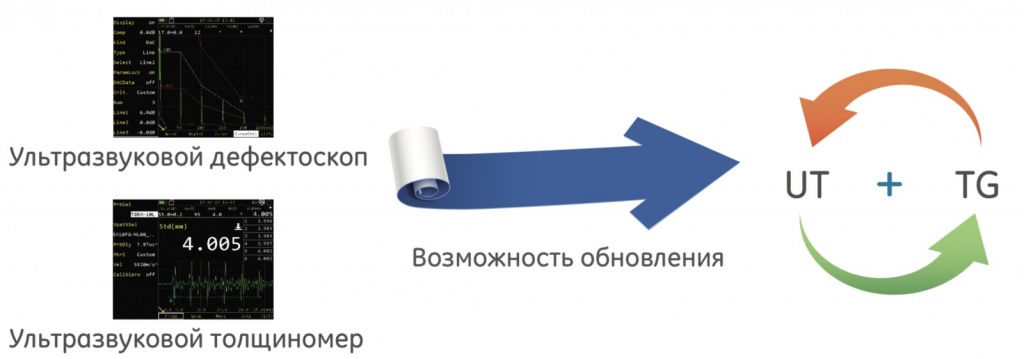

UT
|
TG |
|
Количество каналов
|
1 |
|
Тип разъема
|
Lemo 00 |
|
Количество разъемов
|
2 |
|
Поддержка элементов
|
2 |
|
Режим работы
|
|
|
|
Стандартное (измерение толщины с покрытием) |
|
|
Echo to Echo (измерение через покрытие) Измерение покрытия |
|
Импульс
|
|
|
Отрицательный прямоугольный
|
|
|
Напряжение
|
50-350 В, шаг 50 В |
|
Частота импульса
|
50-500 нс, шаг 10 нс |
|
ЧСИ
|
|
|
10-1000 Гц, шаг 10 Гц
|
200 Гц |
|
Демпфирование
|
50 / 1000 Ом, 2 уровня |
|
Частота оцифровки
|
240 МГц / 10 бит |
|
Выборка
|
1024 точек, 16 бит / точка |
|
Усиление
|
0-110 дБ, шаг: 0,5 / 2 / 6 / 12 дБ |
|
Компенсация поверхности
|
Весь диапазон усиления |
|
Полоса пропускания
|
0,5-20 МГц (-3дБ) |
|
Фильтры
|
11 уровней: 1-4 / 0,5-10 / 2-20 / 1 / 2,5 / 4 / 5 / 10 / 13 / 15 / 20 МГц |
|
Детектирование
|
|
|
Отрицательное, положительное, полное, RF, отфильтрованное
|
Отрицательное, положительное, полное, RF |
|
Отсечка
|
|
|
0-80 %, шаг 1 %
|
— |
|
Дискретность
|
|
|
—
|
0,001 / 0,01 / 0,1 мм (0,0001 / 0,001 / 0,01 дюйм) |
|
Погрешность
|
|
|
—
|
0,80-9,99 мм ± 0,05 мм |
|
|
10,00-99,99 мм ± (1%Н + 0,04) мм |
|
|
100,0-400,0 мм ±3%Н мм |
|
Измерение толщины
|
|
|
—
|
При использовании датчика TGM5-10L, минимальный диаметр измеряемой трубы 20 мм и толщиной 2 мм |
|
Скорость материала
|
|
|
100-20000 м/с, шаг 1 м/с
|
|
|
Диапазон отображения
|
|
|
2,5-15000 мм
|
5-1000 мм |
|
Задержка дисплея
|
|
|
-10-1000 мм
|
-10 - 500 мм |
|
Задержка датчика
|
|
|
0-200 мкс
|
|
|
Стрела датчика
|
|
|
0-100 мм
|
— |
|
Мастер настроек
|
|
|
Для сварных швов, плоских объектов
|
— |
|
Выбор точки измерения
|
|
|
Фронт / Пик / JФронт
|
Фронт / Пик |
|
Измерения
|
|
|
Строб: измерение амплитуды в процентах(в дБ), расстояние по лучу, расстояние по глубине, расстояние по горизонтали, расстояние между точками в стробе А и В
|
Строб: измерение амплитуды в процентах(в дБ), измерение толщины или скорости |
|
Курсор: два измерительных курсора для горизонтального и вертикального измерения в В развертке, а также измерение между курсорами.
|
|
|
Количество стробов
|
|
|
3
|
2 |
|
Начало строба
|
|
|
Весь диапазон
|
|
|
Ширина строба
|
|
|
Весь диапазон
|
|
|
Высота строба
|
|
|
10-90 %(в зависимости от детектирования может быть -90-90 %), шаг 1%
|
|
|
Измерение скорости
|
|
|
—
|
динамическое измерение скорости |
|
Калибровка
|
|
|
нуля, скорости, угла
|
нуля, скорости |
|
Сигнализация
|
|
|
световая и звуковая: положительная и отрицательная
|
световая и звуковая: верхнего и нижнего предела |
|
Захват экрана
|
|
|
Весь экран, область экрана
|
A/BVa, A/Ba/SVa, Ba/BVa (A скан + бол. значение / А скан + табл. данные + мал. значение / табл. данные + бол. значение) |
|
Выбор частоты измерения
|
|
|
—
|
4 / 8 /16 / 32 Гц |
|
Функции кривых
|
|
|
АРК: максимально 6 кривых максимально 10 точек на кривых АРД и ВРЧ
|
— |
|
Вспомогательные функции
|
|
|
полноэкранный режим, переключение координат, режим заполнения сигнала, огибающая пика, пик эха, сравнение сигнала, отображение кратности прозвучивания, заморозка, автозаморозка, быстрое сканирование, скриншот, автоматическое усиление
|
заморозка, автоматическое усиление, просмотр измеренных параметров, скриншот |
|
Функции хранения
|
Сохранение, удаление параметров, файл данных; запись данных; скриншот; сохранение на SD-карту |
|
Файлы данных
|
|
|
—
|
1D / 2D / 3D формат файла, измеренные значения представлены в табличной форме: запись, длина и режим преобразования выбираются пользователем |
|
Обработка данных
|
Воспроизведение, анализ, отчет параметров, запись файлов, захват экрана файлов в ПО Supor UP |
|
Линейность по времени
|
|
|
≤ 0,5 %
|
— |
|
Линейность по вертикали
|
|
|
≤ 3 %
|
— |
|
Линейность по амплитуде
|
|
|
≤ ± 2 %
|
— |
|
Точность аттенюатора
|
|
|
20 дБ ± 1 дБ
|
— |
|
Дин. диапазон
|
|
|
≥ 32 дБ
|
— |
|
Дополнительные функции
|
|
|
Работа с AWS, API, Коррекция на криволинейную поверхность, TCG, B Скан, Моделирование шва, Измерение высоты трещины, Спектральный анализ датчиков
|
Температурная компенсация, TDG, В Скан, Измерение через покрытие, Многослойное измерение, Кривые V-путь |
