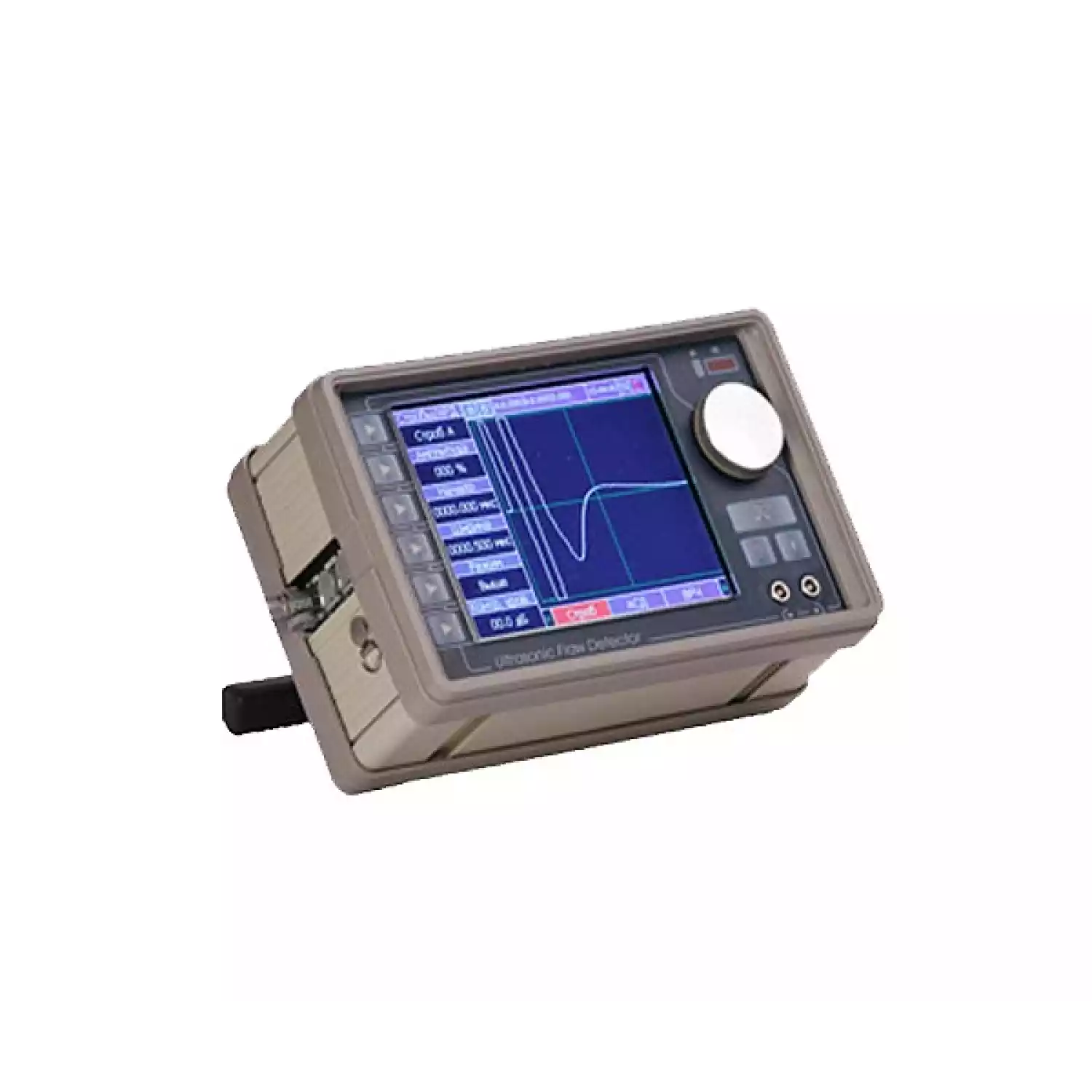

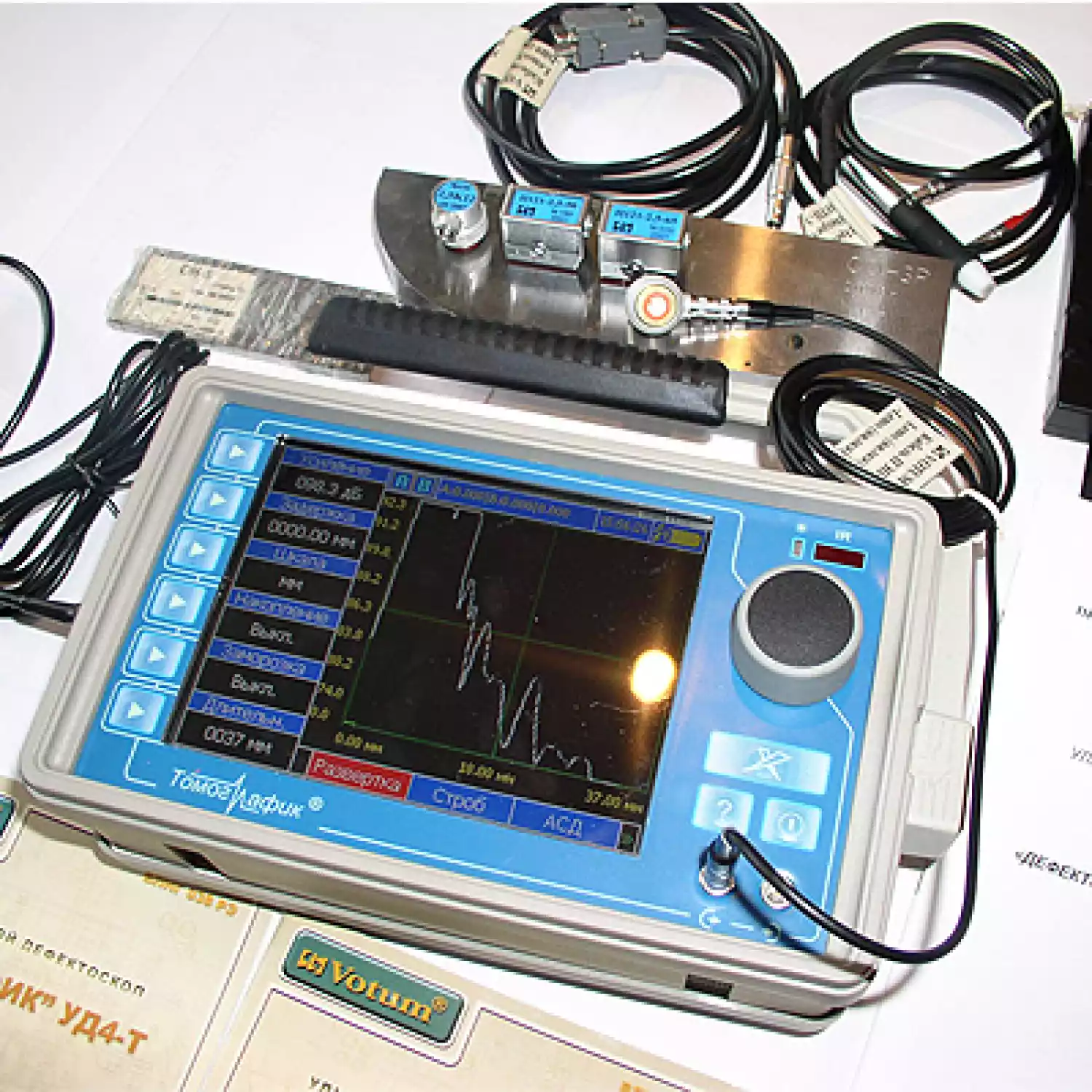

Многофункциональный дефектоскоп "ТОМОГРАФИК" УД4-Т

Тип оборудования: ультразвуковой дефектоскоп, вихретоковый дефектоскоп, ЭМА толщиномер, резонансный дефектоскоп, акустический тензометр, вихретоковый толщиномер покрытий

Производитель: Россия

Серия:УД4Т

Модель: ТОМОГРАФИК УД4-Т

Описание: Переносной универсальный прибор для поиска внутренних и наружных дефектов в материалах, измеритель толщины покрытий и др.

Гарантия на дефектоскоп УД4-Т Томографик: 18 месяцев

Дефектоскоп УД4-Т Томографик внесен в Государственные реестры средств измерений: России, Украины, Молдовы, Казахстана, Узбекистана, Белоруссии и Таджикистана

Универсальный дефектоскоп "Томографик" УД4-Т - технологическая новинка, являющаяся продолжением серийного ряда широко применяемого дефектоскопа-томографа УД4Т. УД4-Т «Томографик» – это ультразвуковой дефектоскоп, один из серии широко применяемых дефектоскопов-томографов, позволяющий качественно осуществлять неразрушающий контроль с помощью ультразвуковой дефектоскопии.

Возможности ультразвукового дефектоскопа УД4-Т Томографик:

• Автоматическая настройка - ВРЧ.
• Паспортизация преобразователей (измерение фактических параметров каждого применяемого ПЭП).
• Измерение акустических свойств материалов контролируемых объектов без использования дополнительного метрологического оборудования.
• Визуализация положения дефекта в слое металла или в сварном шве.
• Прямое измерение эквивалентной площади дефекта.
• Оценка конфигурации и размеров дефектов.

Цифровые технологии, применяемые в дефектоскопе Томографик УД4-Т, позволили в одном приборе реализовать набор различных по назначению дефектоскопов, максимально удовлетворяющих требованиям конкретного пользователя. Выбор и активизация необходимого приложения происходит по аналогии с "Windows" при помощи пользовательского "меню", где каждая задача является самостоятельным прибором неразрушающего контроля (НК): Дефектоскоп, Толщиномер, Тензометр УД4-Т ТОМОГРАФИК и т.п.

В дефектоскопе "Томографик" УД4-Т также предусмотрен режим "многозадачности", когда несколько УЗ приложений могут работать одновременно (фоново), скажем оператору, работающему с дефектоскопией доступны все режимы толщинометрии и наоборот.

Дефектоскоп "Томографик" УД4-Т прекрасно сочетается с различным специализированным оборудованием НК, имеет широкий набор сопутствующих аксессуаров:Датчик пути, Акустический сканер, Оптическая система привязки координат ПЭП, а также другие средства сопряжения и визуализации. Реализована в УД4-Т функция видеоскопа, предназначенная для визуализации процесса контроля в труднодоступных местах. Использование видеокамеры предоставляет возможность одновременного отображения на экране прибора контролируемой области и сигнала, полученного от преобразователя.

Гибкая функциональность, простая настройка и удобство в эксплуатации делают "Томографик" УД4-Т незаменимым средством для основных видов ультразвукового и вихретокового контроля, что позволяет отказаться от специализированных дефектоскопов, унифицировать приборный парк, метрологическое обеспечение и в целом повысить достоверность и производительность контроля.

Дефектоскоп УД4-Т "Томографик" обладает следующими особенностями:

• Широкий частотный диапазон с плавной регулировкой от 0,2 до 10МГц.
• Два независимо управляемых строба (A и B).
• Автоматическое или ручное построение кривой ВРЧ (до 256 точек).
• Два вида представления сигналов: детектированный и радио.
• Построение и обработка A, B и D (TOFD) разверток.
• Режимы: огибающей, заморозки и отображения хода луча.
• Windows совместимость прикладного ПО.
• Автоматическое определение скорости УЗК в различных материалах и задержки в призме. База данных скоростей распространения УЗК.
• Встроенная система слежения за акустоконтактом для всех выполняемых УЗ приложений.

Преимущества новых технологий:

• Расширенный динамический диапазон до 140дБ, дает возможность выявлять как малые, так и большие дефекты без переключения чувствительности;
• Программируемый генератор (синтезатор) позволяет оптимально подобрать форму зондирующего импульса для датчиков с разными характеристиками, что значительно увеличивает чувствительность и улучшает выявляемость дефектов;
• Цифровая обработка данных позволяет существенно улучшить качество и достоверность контроля:

• • Компенсация РШХ для выявления подповерхностных дефектов на малых глубинах;
  • Фурье анализ принимаемого сигнала для визуализации параметров акустического тракта;
  • Цифровые фильтры и др.

В дефектоскопе "Томографик" УД4-Т предусмотрена поддержка и реализация отраслевых методик контроля, которые входят в состав прибора в виде отдельных приложений, работающих независимо друг от друга:

I группа. Приложения общего назначения:

• "Томографик 1.1." - ультразвуковой дефектоскоп;
• "Томографик 1.2." - ЭМА толщиномер (0,2 мм...1000 мм);
• "Томографик 1.3." - паспортизация ПЭП (АРД диаграммы);
• "Томографик 1.4." - система проектирования методик "Методист".

II группа. Железнодорожные приложения:

• "Томографик 2.1." - методика ультразвукового контроля колесных пар вагонов в соответствии с СТО РЖД 1.11.002-2008;
• "Томографик 2.2." - методика ультразвукового контроля ЖД осей в соответствии с РД 32.144-2000;
• "Томографик 2.3." - методика ультразвукового контроля деталей локомотивов;
• "Томографик 2.4." - методика ультразвукового контроля стрелочных переводов и сварных стыков рельс (ТИ 07.47-2005, ТИ 07.22-2000);
• "Томографик 2.5." - методика вихретокового контроля деталей вагонов (РД 32.150-2000);
• "Томографик 2.6." - методика вихретокового контроля деталей локомотивов.

III группа. Авиационные приложения:

• "Томографик 3.1." - резонансный дефектоскоп (0,2...1,0МГц);
• "Томографик 3.2." - акустический тензометр (метод акустоупругости для определения степени затяжки резьбовых деталей).

IV группа. Вихретоковые приложения:

• "Томографик 4.1." - вихретоковый дефектоскоп;
• "Томографик 4.2." - вихретоковый толщиномер покрытий.

Группа сервисных приложений:

• "Томографик 5.1." - мультимедийный проигрыватель "FlashPlayer";
• "Томографик 5.2." - арифметический калькулятор;
• "Томографик 5.4." - состояние батареи.

Яркий цветной дисплей, высокая информативность

• Цветной TFT дисплей с высоким разрешением дает четкое изображение при различной освещенности;
• Режим полноэкранной развертки позволяет использовать всю площадь экрана;
• Удобное интуитивное меню позволяет оператору быстро настроить прибор и оперативно выполнить контроль.

Интерфейсные возможности:

• Встроенный интерфейс RS232 позволяет осуществить перенос накопленных данных в компьютер, а специальная программа " АРМ Дефектоскописта" представляет информацию в удобном для оператора виде;
• Программно-аппаратная поддержка Ethernet (TCP/IP) обеспечивает взаимодействие с внешним периферийным и технологическим оборудованием;
• Обновление программного обеспечения через интернет (раздел техподдержка) по мере выхода новых версий.

Технические характеристики дефектоскопа Томографик УД4-Т:

Эксплуатационные данные дефектоскопа Томографик УД4-Т:

Комплекты поставки дефектоскопа УД4-Т Томографик:

"ТОМОГРАФИК 1.1" БАЗОВЫЙ КОМПЛЕКТ:

• Электронный модуль УД4-ТМ
• Сетевой адаптер с кабелем (~220В/-15В)
• Аккумуляторная батарея Li-ion (12В)
• ПО "УЗ Дефектоскоп общего назначения"
• ПО "Паспортизация ПЭП (АРД диаграммы)"
• ПО "АРМ Дефектоскописта" БД Windows PC
• Преобразователи: П121-2,5-50, П121-5.0-50, П111-5,0-К6, П111-2,5-К12
• Кабель к преобразователям: Lemo/Lemo
• Кабель интерфейсный: RS232(USB)
• Настроечный образец: СО-3Р
• Рабочий кейс (сумка)
• УЗ сканер Томографический однокоординатный, СЛАЙДЕР М1 (двухкоординатный )*
• Навесной крепежный пояс (для использования УД4-ТМ на весу)*

СПЕЦИАЛИЗИРОВАННЫЕ КОМПЛЕКТЫ:

"ТОМОГРАФИК 1.2":

• ПО "ЭМА/УЗ толщиномер"
• Преобразователи: П112-5,0-6,Е411-3,0-К18.
• Роликовая кассета для ЭМА преобразователя Е411-3,0-К18
• Настроечный образец: ОН-3
• Кабель к преобразователям: 2Lemo/2Lemo, Lemo10-Lemo7/2Lemo

"ТОМОГРАФИК 2.1" КОНТРОЛЬ КОЛЕСНЫХ ПАР ВАГОНОВ:

"ТОМОГРАФИК 2.1.1":

• ПО "УЗ контроль колесных пар вагонов РД 07.09-97"
• Преобразователи: П131-2,5-0/18, П121-0,4-90
• Сканирующее устройство: УСК-4Т
• Кабель к преобразователям: Lemo/ВNС

"ТОМОГРАФИК 2.1.2":

• ПО "УЗ контроль колесных пар грузовых вагонов ПРНК - В2"
• Преобразователи: П131-2,5-0/20, П121-0,4-90, П121-2,5-20, П121-1,25-90*
• Сканирующие устройства: УСК-5Т, УСО-1Т, УОО-1Т
• Настроечные образцы: OCO 32.006-2002, OCO 32.008-2009 (№1, № 2), колесная пара РУ1/РУ1Ш, РВ2Ш (с искусственными дефектами в соответствии с Приложение А ПРНК В.2)
• Кабель к преобразователям: Lemo/ВNС

"ТОМОГРАФИК 2.1.3":

• ПО "УЗ контроль колесных пар пассажирских вагонов СТО ФПК 1.11.001-2010"
• Преобразователи: П131-2,5-0/18, П121-0,4-90, П121-1,25-90, П121-2,5-40
• Сканирующие устройства: УСК-5Т, УСО-1Т*, УОО-1Т*.
• Настроечные образцы: OCO 32.008-2009 (№1, № 2), OCO 32.006-2002*
• Кабель к преобразователям: Lemo/ВNС

"ТОМОГРАФИК 2.3":

• ПО "УЗ контроль деталей МВПС и локомотивов"
• Преобразователи: П121-2,5-40, П131-2,5-0/18, П121-0,4-90, П122-2,5-90-К, П122-2,5-90-Ш
• Сканирующее устройство: УСК-ТЛ
• Кабель к преобразователям: 2Lemo/2Lemo, Lemo/ВNС

"ТОМОГРАФИК 2.4":

• ПО "Контроль сварных швов отдельных сечений рельсов и элементов стрелочных переводов"
• Преобразователь: П121-2,5-45-М3, П121-2,5-50-М3, П121-2,5-65-М3, П121-2,5-70-М3, П112-2,5-12/2-М3
• Сканирующие устройства: Тандем, Слайдер М3

"ТОМОГРАФИК 2.5":

• ПО "Вихретоковый контроль деталей вагонов РД 32.150.2000"
• Преобразователи: ВТП-3-02
• Кабель к преобразователям: Lemo10/2Lemo
• Настроечные образцы: ОН-6-СТ45, ОН-7-СТ20

"ТОМОГРАФИК 2.6":

• ПО "Вихретоковый контроль деталей локомотивов и МВПС"
• Преобразователи: ВТП-3-02
• Кабель к преобразователям: Lemo10/2Lemo
• Настроечные образцы: ОН-6-СТ45, ОН-7-СТ20

"ТОМОГРАФИК 3.1":

• ПО "Резонансный дефектоскоп"
• Преобразователи: П111-0,22-001, П111-0,3-001
• Кабель: 2Lemo/2Lemo

"ТОМОГРАФИК 3.2":

• ПО "Aкустический тензометр"
• Преобразователи и кабель входит в базовый комплект

"ТОМОГРАФИК 4.1":

• ПО "Вихретоковый дефектоскоп"
• Преобразователь ВТП-2-02 (для неферромагнитных сплавов)
• Преобразователь ВТП-2-02У ( угловой)*
• Преобразователь ВТП-3-02 (для ферромагнитных сплавов)
• Преобразователь ВТП-3-02У (угловой)*
• Преобразователь ВТП-4-02 с удлиненным наконечником (для неферромагнитных сплавов)
• Настроечный образец ОН-4 (для неферромагнитных сплавов)
• Настроечный образец ОН-5 (для ферромагнитных сплавов)
• Кабель к преобразователям: Lemo10/2Lemo
