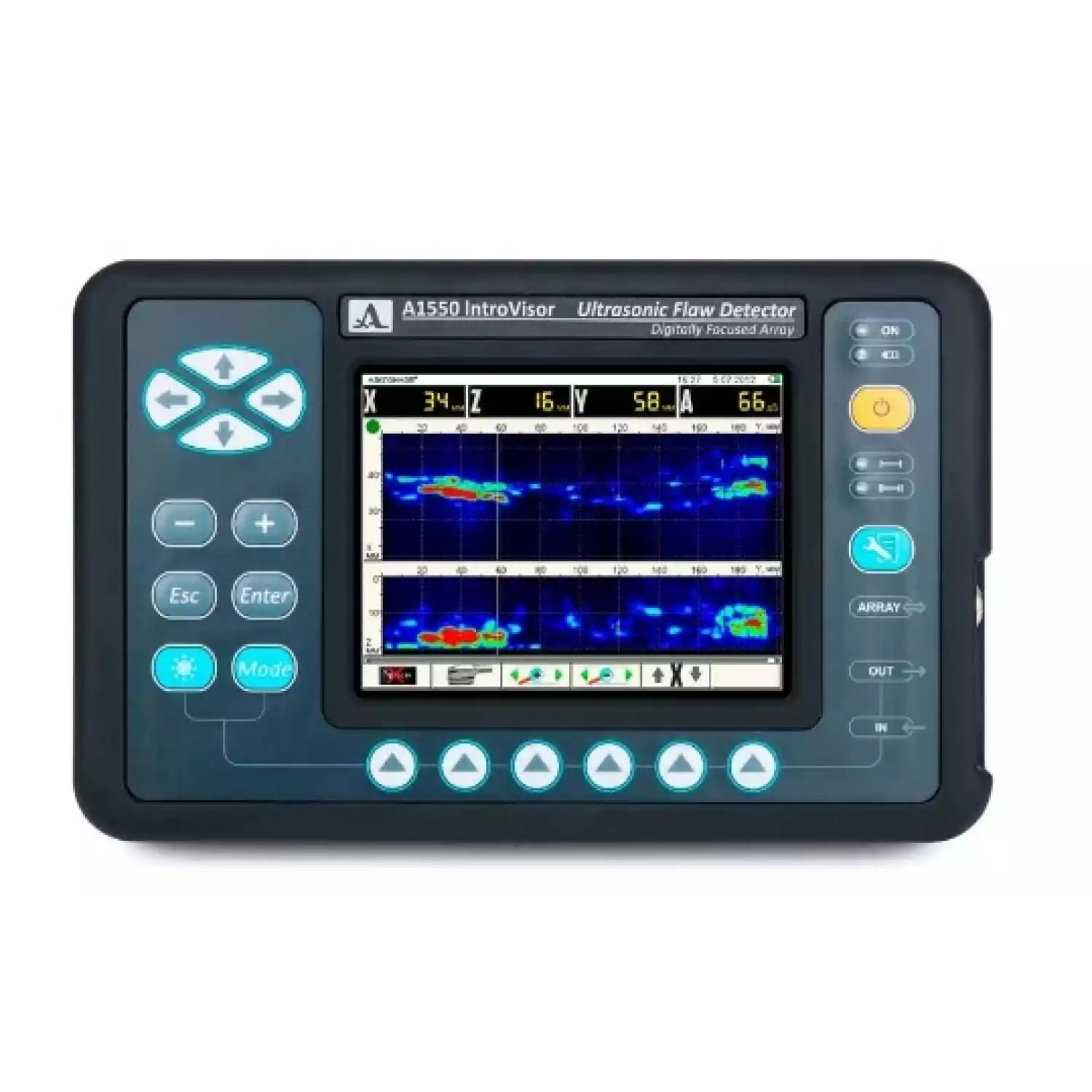

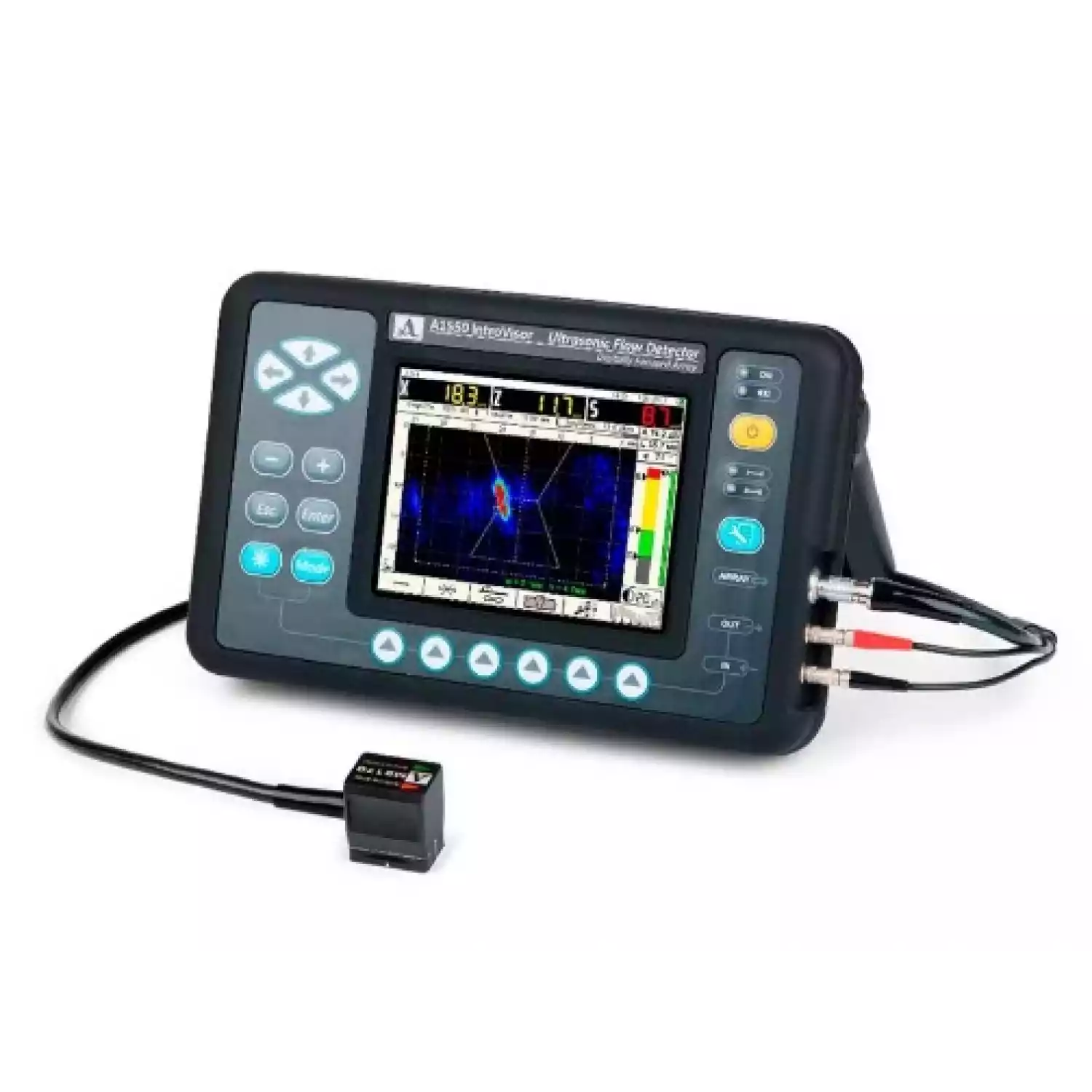

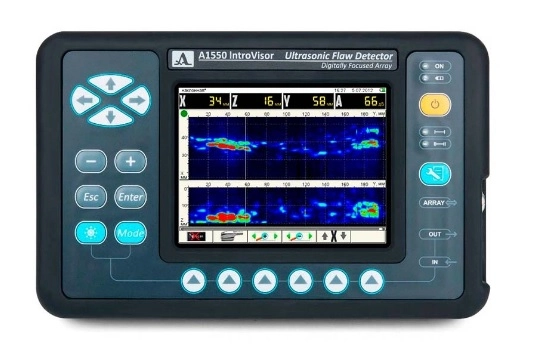

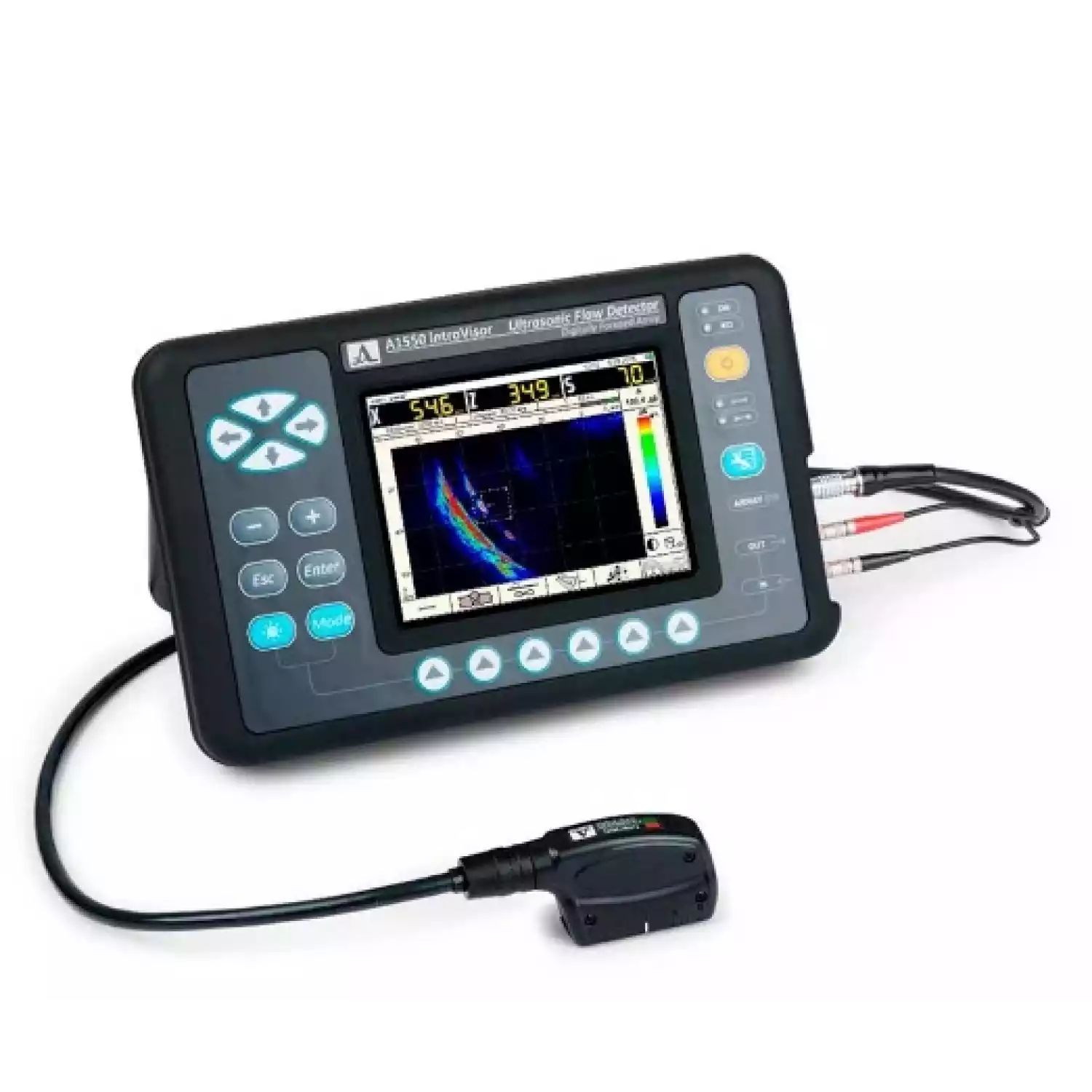

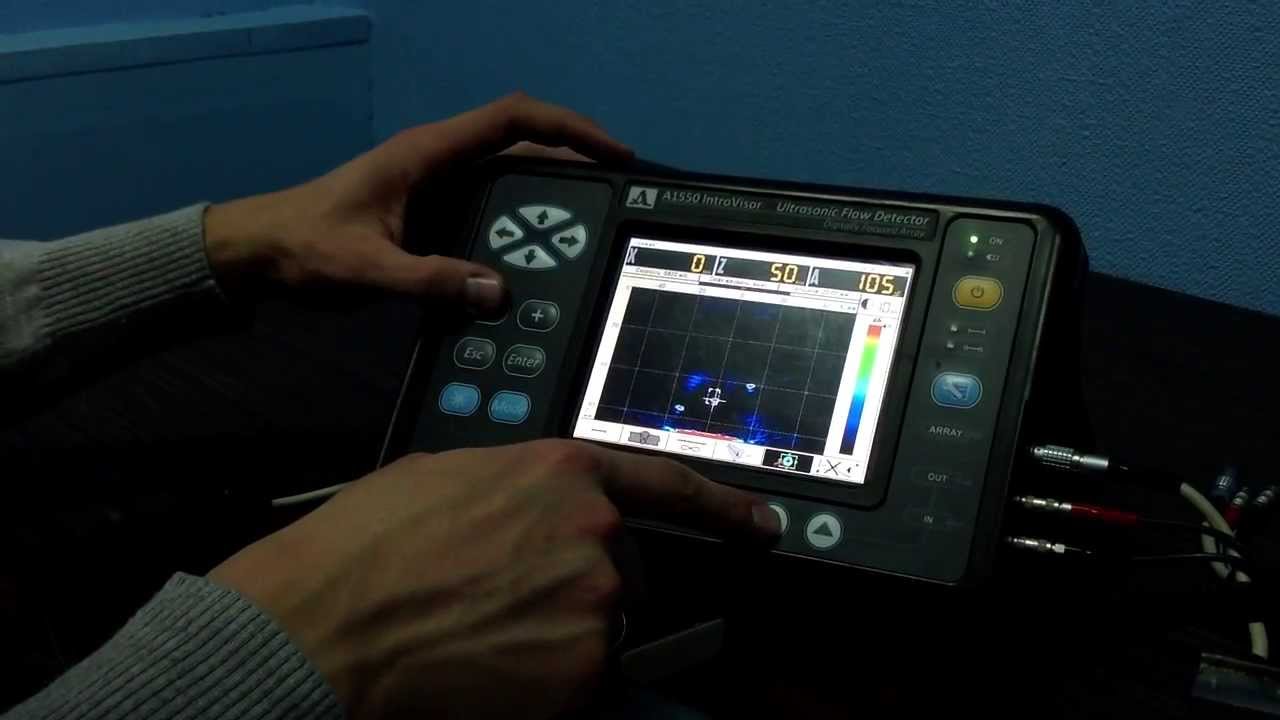

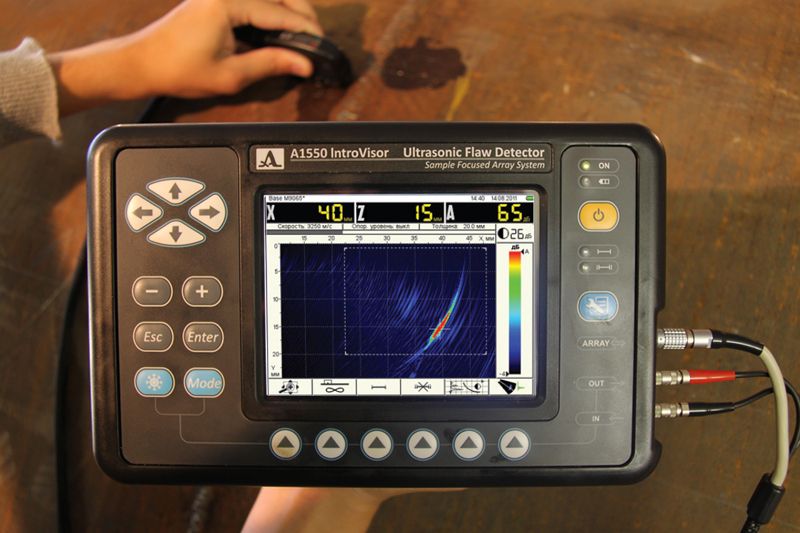

Ультразвуковой дефектоскоп А1550 IntroVisor

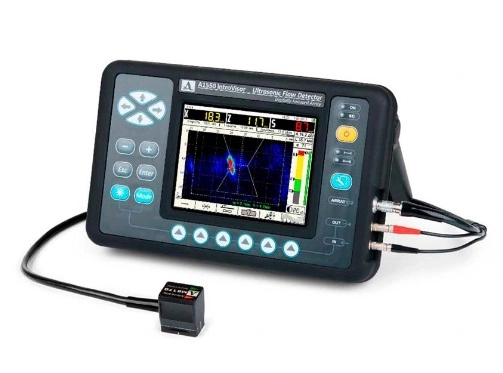

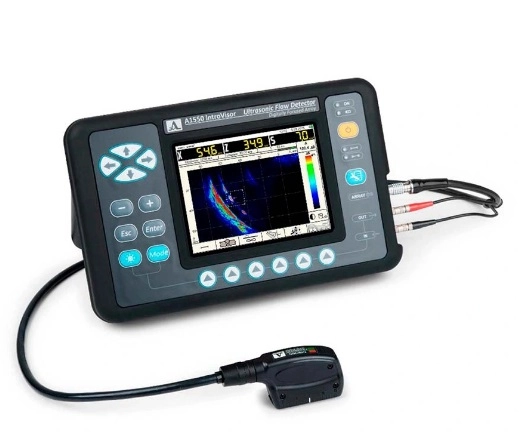

А1550 IntroVisor — универсальный портативный ультразвуковой дефектоскоп-томограф c цифровой фокусировкой антенной решетки и томографической обработкой данных для контроля металлов и пластмасс.

Легкий и удобный в использовании прибор для решения большинства задач ультразвуковой дефектоскопии металлов и пластмасс. Обеспечивает быстрый, комфортный и достоверный поиск дефектов благодаря визуализации внутренней структуры объекта контроля в виде изображения сечения в режиме реального времени, что существенно упрощает и делает более доступной интерпретацию полученной информации по сравнению с обычным дефектоскопом.

Типы антенных решеток для работы с дефектоскопом-томографом

С дефектоскопом-томографом А1550 IntroVisor используются следующие АР, ориентированные на различные области применения:

• М9060 4.0V0R40X10CL — 16 элементная АР продольных волн с центральной рабочей частотой 4 МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций.
• М9065 4.0V60R40X10CS — 16 элементная АР поперечных волн с центральной рабочей частотой 4 МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов (в том числе аустенитных). Особенностью данной АР является отсутствие большой преломляющей призмы.
• Антенная решетка M9170 4.0V60R26X10CS — 16 элементная АР поперечных волн с центральной частотой 4МГц и сектором обзора от 35° до 80°. Применяется для контроля сварных швов. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.
• Антенная решетка M9171 4.0V0R26X10CL — 16 элементная АР продольных волн с центральной частотой 4МГц и сектором обзора ±30°. Применяется для контроля основного тела металлических и пластиковых конструкций. Особенностью данной АР является укороченная акустическая апертура 26х10 мм.

Конструкция антенных решеток

• Вы можете самостоятельно поменять акустический блок, когда поверхность его начинает изнашиваться.
• Благодаря тому, что замена изношенного акустического блока не требует лишних действий, ультразвуковая проверка осуществляется практически без перерывов, что значительно увеличивает ее эффективность.
• Кроме этого, для ультразвуковой диагностики предусмотрена возможность подгонки нового акустического блока под трубы различного диаметра, обогащая тем самым возможности технического контроля.

Отличительные особенности АР

Возможность использования различных типов волн:

• С помощью трансверсальных волн мы можем тщательно исследовать сварные стыки, охватывая полную шкалу ультразвуковых вводных углов, характерных для стандартных процедур проверки;
  используя продольные волны, получаем данные о состоянии основного объема металла.
• Габаритные показатели антенных сеток сравнимы с классическими датчиками, давая нам возможность осуществлять анализ с минимализацией очистительных работ в соседстве со сварочным швом.
• Предоставляется шанс самостоятельной замены модуля акустического характера в антенной решетке.
  Быстрая смена меж типами акустических устройств.

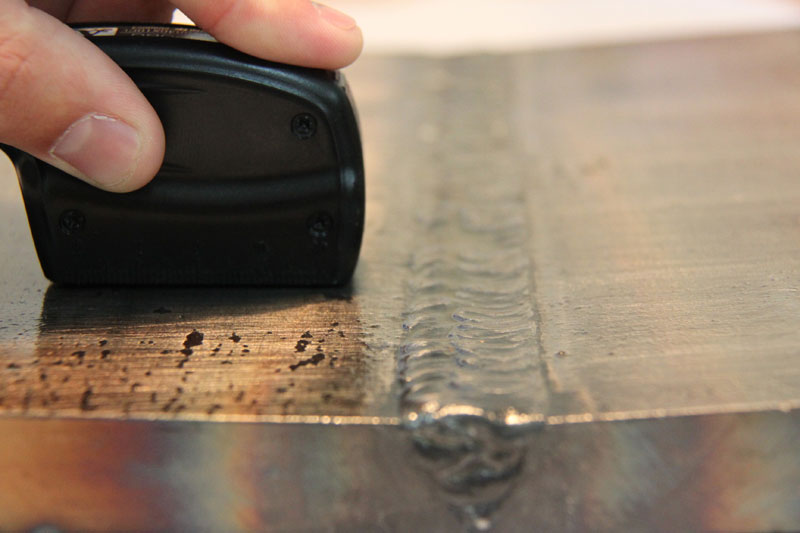

• Процесс продвижения акустической системы вдоль сварного стыка осуществляется без необходимости в поперечном сканировании благодаря просторному размеру выходного окна и применению виртуального фокусирования для дистанционных зон, что значительно урезает время, затрачиваемое на подготовку поверхности в районе сварки, и тем самым поднимает эффективность процесса контроля.

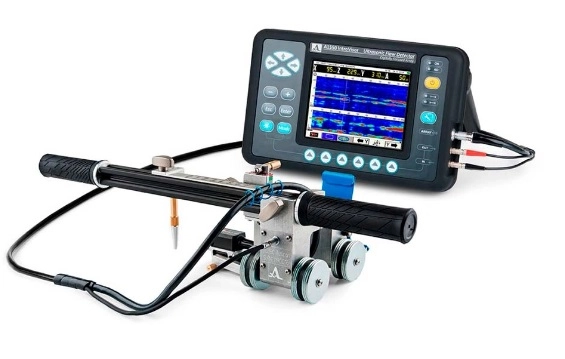

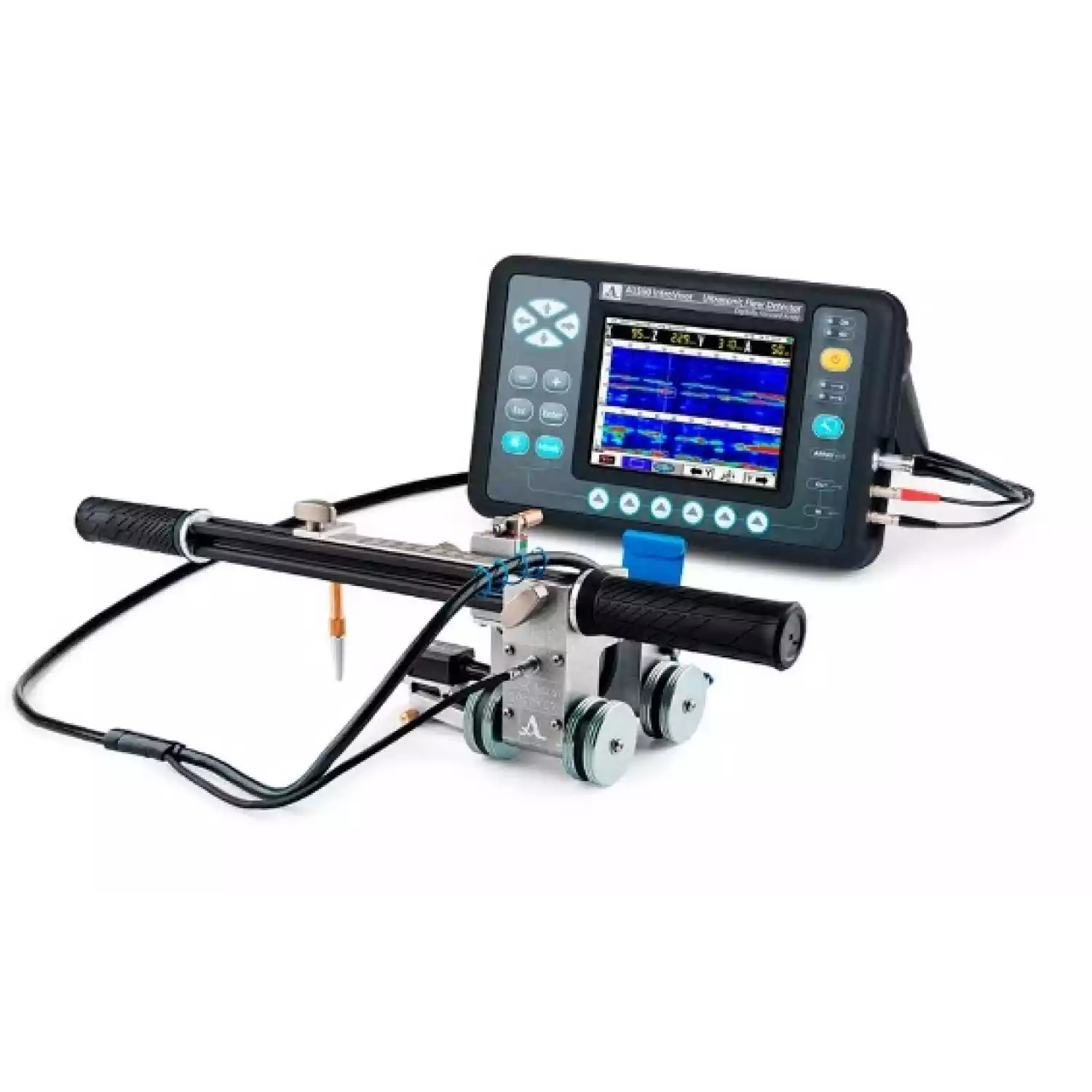

• Вашему вниманию предоставляется возможность задействовать данные приборы с портативным сканирующим устройством MS150 TuScan, предлагаемым в качестве дополнительной опции.

Преимущества томографии

Быстрота и эффективность

• Высокоэффективный поиск несоответствий в сварочных швах и продукции из металла, пластика и композитов с тщательной фиксацией зафиксированных находок.
• Гарантия чёткого отображения тайных частей конструкции при осмотре в режиме непрерывного времени с частотой обновления изображений до 25 кадров ежесекундно.
• Уникальная возможность осуществления ультразвуковой проверки вдоль сварных стыков без надобности в перекрёстном сканировании благодаря обширному объему апертуры антенных массивов и применению виртуальной фокусировки на удаленные расстояния, что значительно экономит время на подготовку поверхности возле швов и увеличивает эффективность процесса контроля.
• Опциональность быстрой смены картинок на дисплее, с потенциалом сканирования вдоль сварочного соединения с максимальной скоростью 50 миллиметров за секунду.

Простота интерпретации данных

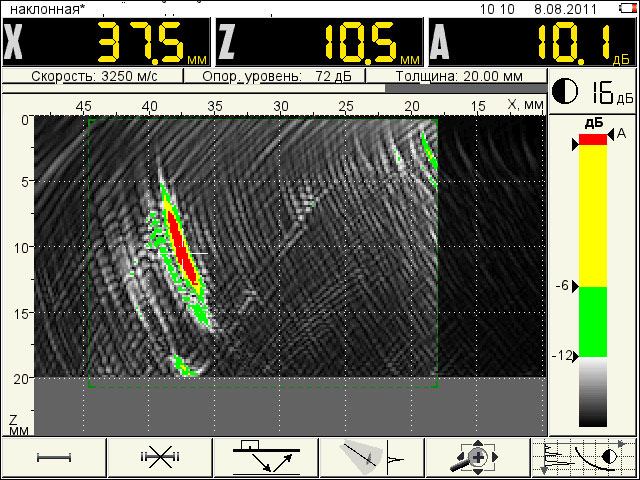

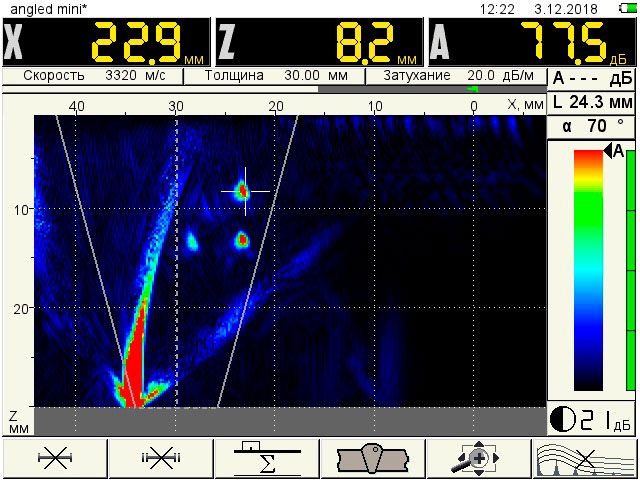

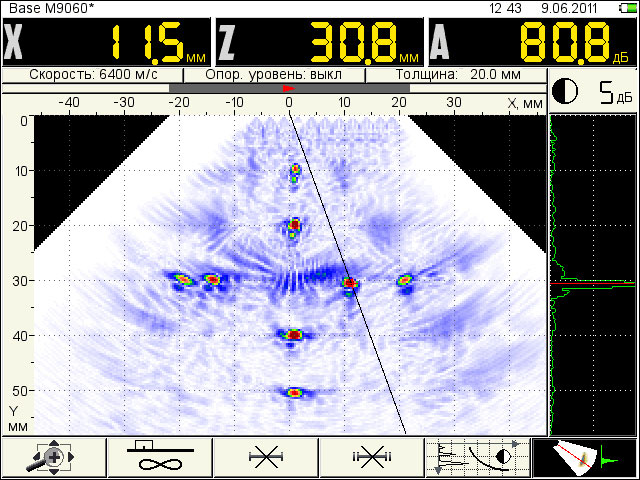

• Визуализация внутренней структуры объекта контроля в виде наглядного и достоверного изображения сечения (В-томограмма) в режиме реального времени с удобными шкалами расстояния и глубины, что существенно упрощает и делает более доступной интерпретацию полученной информации.
• Регулировка масштаба изображения в широких пределах: от обзора 250 мм до 5 мм на весь экран.
• Автоматические и ручные измерения уровней сигналов и координат дефектов и их размеров.
• Возможность измерения реальных размеров дефектов.
• Измерение расстояний между образами несплошностей по экрану.

Высокая достоверность контроля

• В основе работы дефектоскопа-томографа лежит принцип цифровой (вычислительной) фокусировки антенной решетки (ЦФА) с получением томограмм сфокусированных в каждую точку сечения, что обеспечивает наилучшее пространственное разрешение и максимальную чувствительность во всей визуализируемой области, а также высокую производительность контроля.
• Обеспечение чувствительности к различным типам несплошностей.
• Отображение образов вертикально-ориентированных дефектов.

Простота настройки и использования

• Простое и удобное МЕНЮ основных настроек для оперативного выбора и установки параметров рабочей конфигурации под каждый конкретный объект контроля.
• Интуитивный интерфейс с клавишами быстрого доступа к основным настройкам и параметрам позволяет быстро освоить работу с прибором.
• Доступность работы с прибором специалистам любого уровня квалификации, в том числе, не имеющим предварительной подготовки.
• Оперативное переключение между режимами ТОМОГРАФ и ДЕФЕКТОСКОП с соответствующей заменой антенной решетки на классический преобразователь.
• Сменные акустические модули антенных решеток.

Универсальность и портативность

• Возможность работы как в режиме томографа (В-СКАН), так и в режиме классического дефектоскопа (А-СКАН).
• Возможность работы в режиме сканирования вдоль линии сварного шва (С-СКАН) с последующей записью полученных результатов в память прибора.
• Небольшие габаритные размеры.
• Вес прибора всего 1,8 кг.
• Быстросменный литиевый аккумулятор на 8 часов работы.
• Большой цветной дисплей обеспечивает представление, как графического образа сечения, так и результатов измерения координат и уровней сигналов.
• Защитный чехол, а также комплект ремней «hands free» делают этот прибор удобным инструментом для работы в труднодоступных местах.
• Работоспособность при температурах от –30° до +55 °С позволяет комфортно и эффективно проводить контроль как в цеховых условиях и лабораториях, так и в тяжелых полевых условиях.
• Энергонезависимая память для записи томограмм и эхо-сигналов, с возможностью просмотра на ПК без специального программного обеспечения.
• Связь по USB для вывода записанных данных на внешний компьютер.
• Специализированное программное обеспечение для приема данных из прибора, дальнейшей обработки, документирования в виде томограмм и эхо-сигналов с параметрами контроля и последующего архивирования.

Режимы визуализации

Томографический дефектоскоп модели А1550 оборудован квинтетом функций визуализации, настроенных под конкретные типы неоднородностей. Выбор подходящего режима осуществляется с учетом заданий по обследованию и уникальных черт проверяемого объекта. Каждый из методов визуализации маркируется своим уникальным знаком, что упрощает процесс их распознавания, и в документации приведено их описание вместе с ключевыми характеристиками.

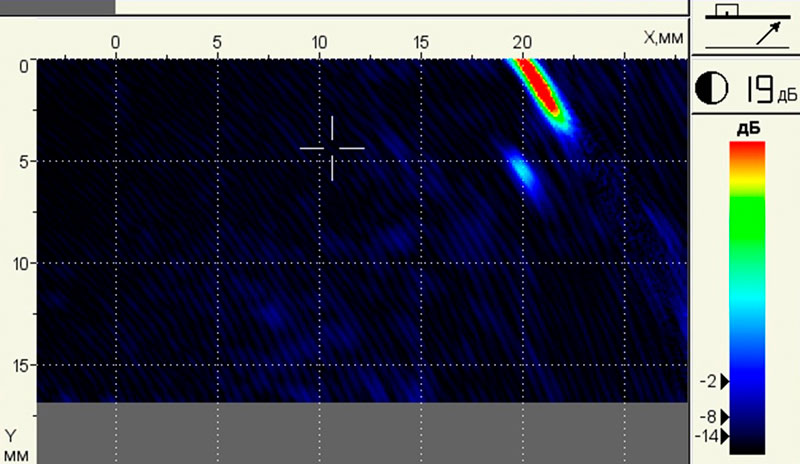

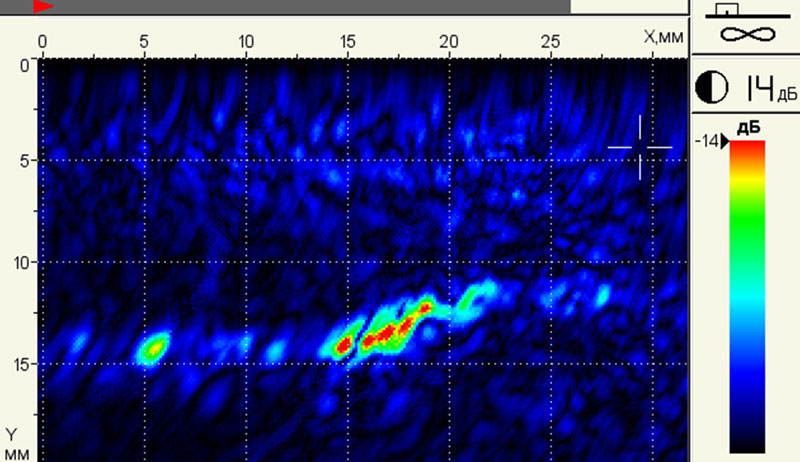

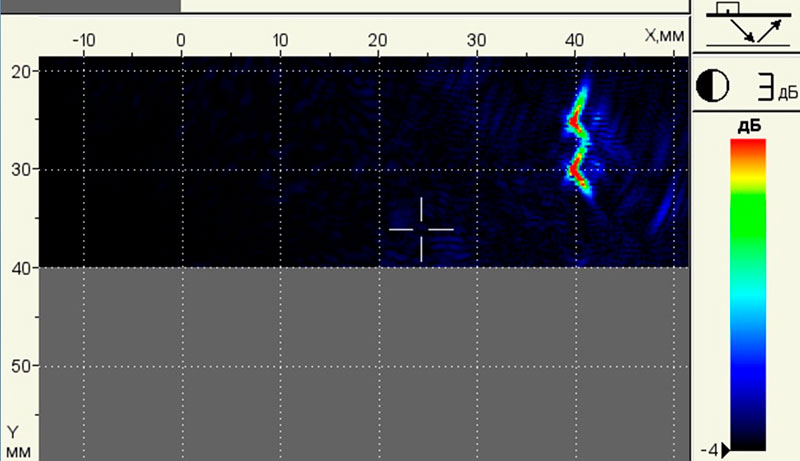

Номер режима	Символ	Объект контроля	Отражатель	Озвучивание	Назначение	Томограмма
1		полупространство	"точечный"	прямое	Для изделий сложной формы, не имеющих определенной толщины, либо изделий с грубой донной поверхностью
2		плита, 10 < d ≤ 100 мм	"точечный"	прямое и отраженное	Для плоскопараллельных изделий с известной толщиной Ультразвуковой томограф - дефектоскоп А1550
3		пластина, d < 10 мм	"точечный"	отраженное	Для контроля плоскопараллельных изделий с известной толщиной, объектов малой толщины при определении дефектов вблизи поверхности

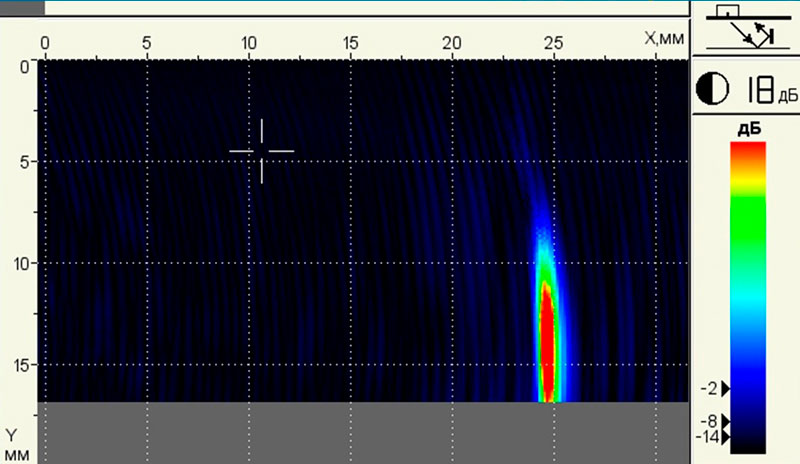

4		плита или пластина, d < 100 мм	плоскостный	прямое и отраженное	Для определения вертикально-ориентированных дефектов с гладкой поверхностью, зеркально отражающих ультразвук
5		плита или пластина, d < 100 мм	объемный	прямое и отраженное	Универсальный режим для плоскопараллельных изделий с известной толщиной и всех типов несплошностей

Дополнительные возможности

• Функция А-СКАН в режиме ТОМОГРАФ позволяет визуализировать импульс А-Скана сигнала, строящийся по управляемой линии сечения, а также определять глубину залегания найденных дефектов и координаты угла ввода, что дает возможность правильного и оперативного выбора одиночного преобразователя при переключении прибора в режим ДЕФЕКТОСКОП.
• Измерение уровня сигналов и определение координат отражателей в каждой точке томограммы.
• Установка масштаба и положения области визуализации относительно антенной решетки.
• Полностью настраиваемые два двумерных строба для автоматического определения координат дефектов.
• Оперативное управление контрастностью томограммы.
• Выбор цветояркостной шкалы.
• Формирование, сохранение и выбор конфигураций настроек прибора под конкретный объект контроля.
• Запись томограмм и эхосигналов в память и их просмотр.
• Полуавтоматическая настройка чувствительности по стандартным образцам.
• Двумерная система пространственной регулировки чувствительности (ПРЧ) позволяет вести поиск и оценку малых дефектов по существующим нормативным документам, а также корректно оценивать размеры дефектов по всей контролируемой толщине объекта контроля.
• Контроль в системе трехуровневой оценки величины отражателя: «поиск-контроль-брак» с цветовой градацией уровней образов томограммы и автоматическим сравнением их с опорным уровнем.
• Сканирование вдоль линии сварного шва антенной решеткой с установленным на ней датчиком пути (поставляется опционально) позволяет в режиме реального времени получать наглядное и достоверное представление о внутренней структуре объекта контроля в виде С- и D- Сканов.

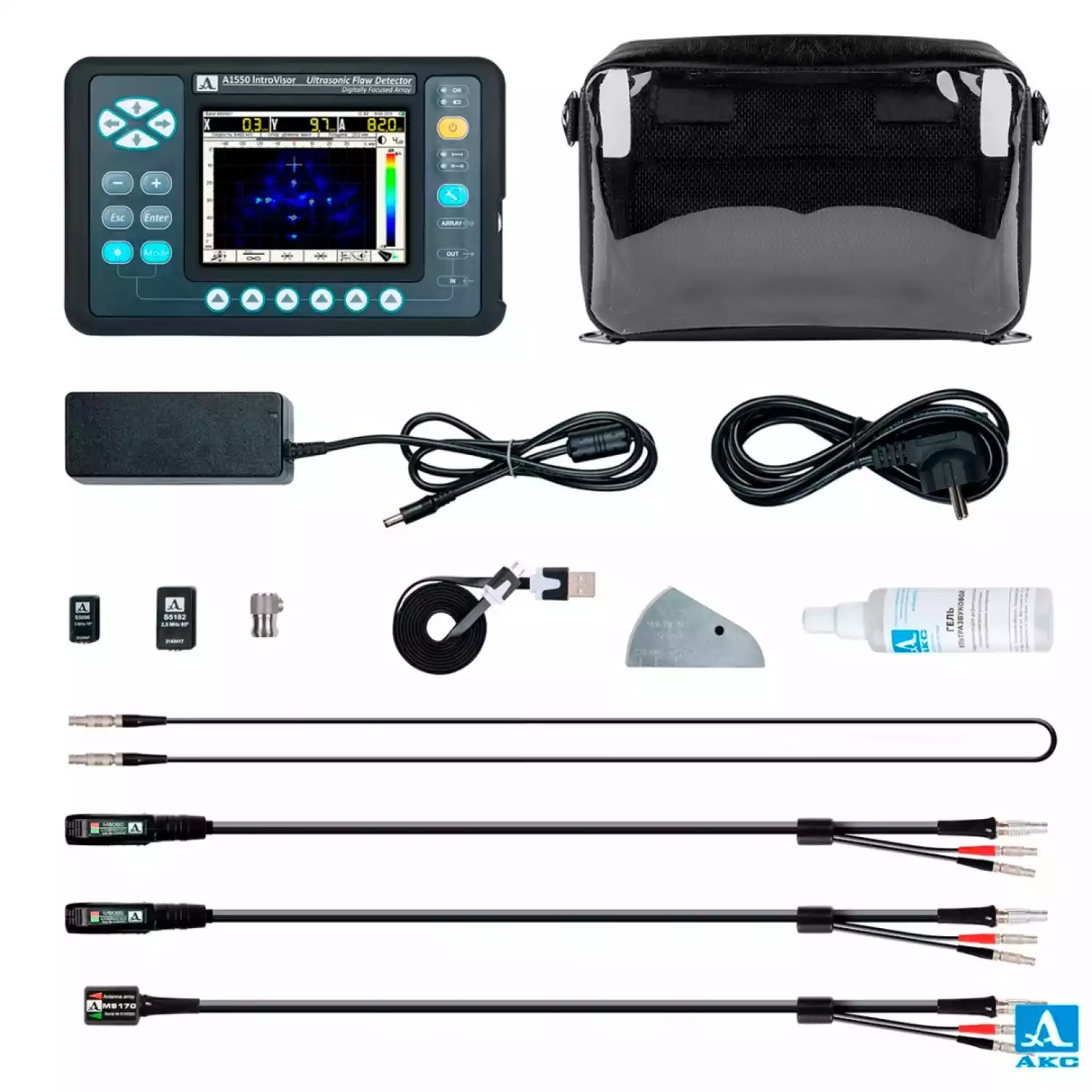

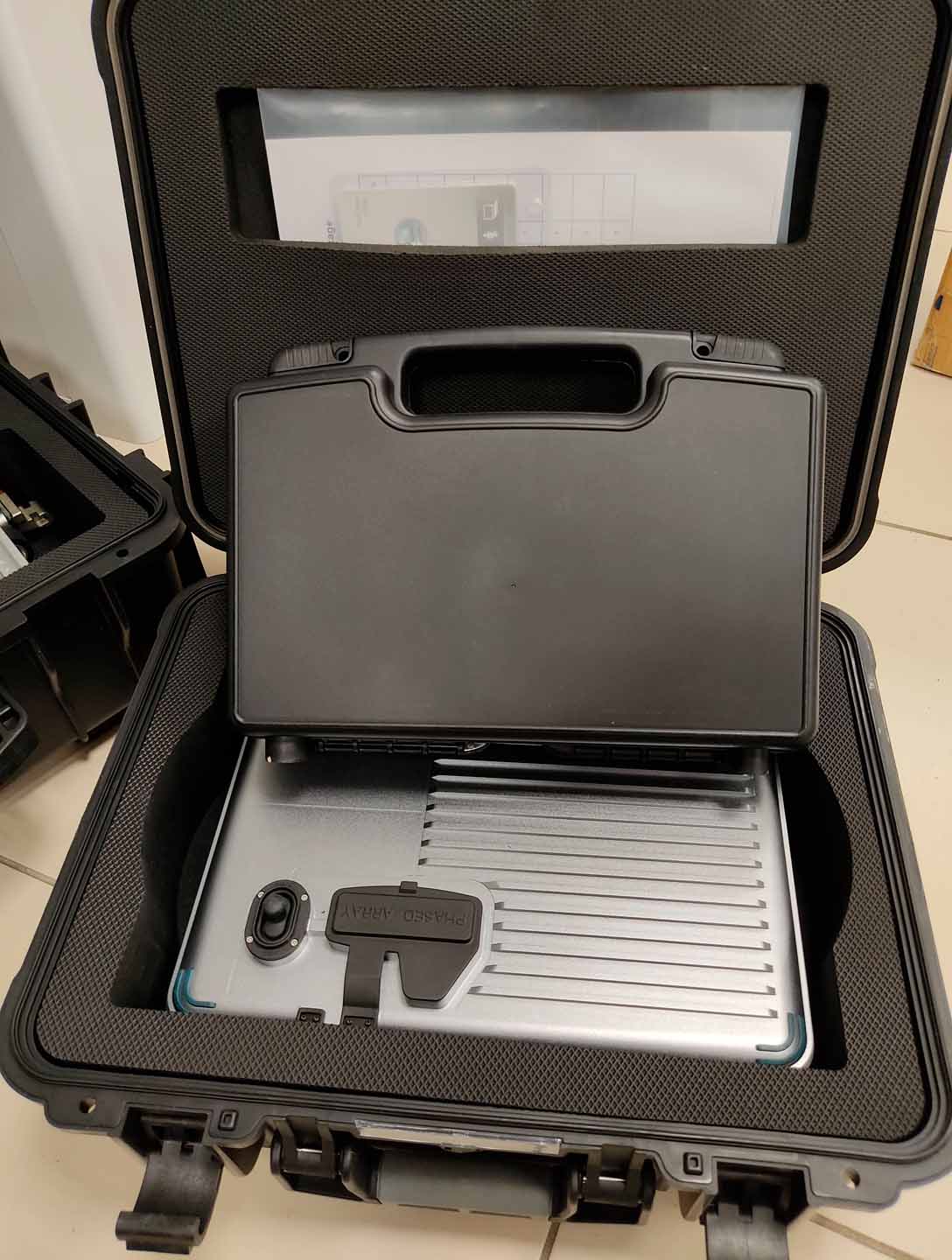

Комплектация

• А1550 IntroVisor — электронный блок ультразвукового дефектоскопа со съёмным аккумулятором (ультразвукового томографа с цифровой фокусировкой антенной решетки)
• Цифрофокусируемая антенная решетка М9065 4.0V60R40X10CS
• Цифрофокусируемая антенная решетка M9170 4.0V60R26X10CS
• Цифрофокусируемая антенная решетка М9060 4.0V0R40X10CL
• Кабель LEMO-LEMO одинарный 1,2 м
• Преобразователь S3568 2.5A0D10CL
• Преобразователь S5182 2.5A65D12CS
• Преобразователь S5096 5.0A70D6CS
• Сетевой адаптер с кабелем 220В-15В
• Кабель USB A-Micro B
• Носитель с документацией и ПО
• Чехол Е14
• Гель УЗ –30°C...+100°C, 0,1 кг
• Калибровочный образец V2/25
• Жесткий кейс М20
