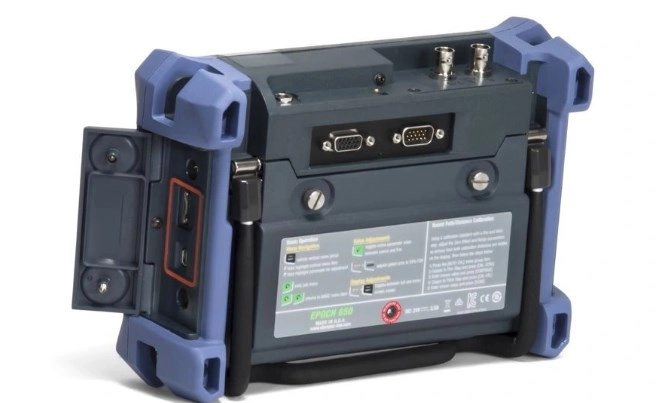

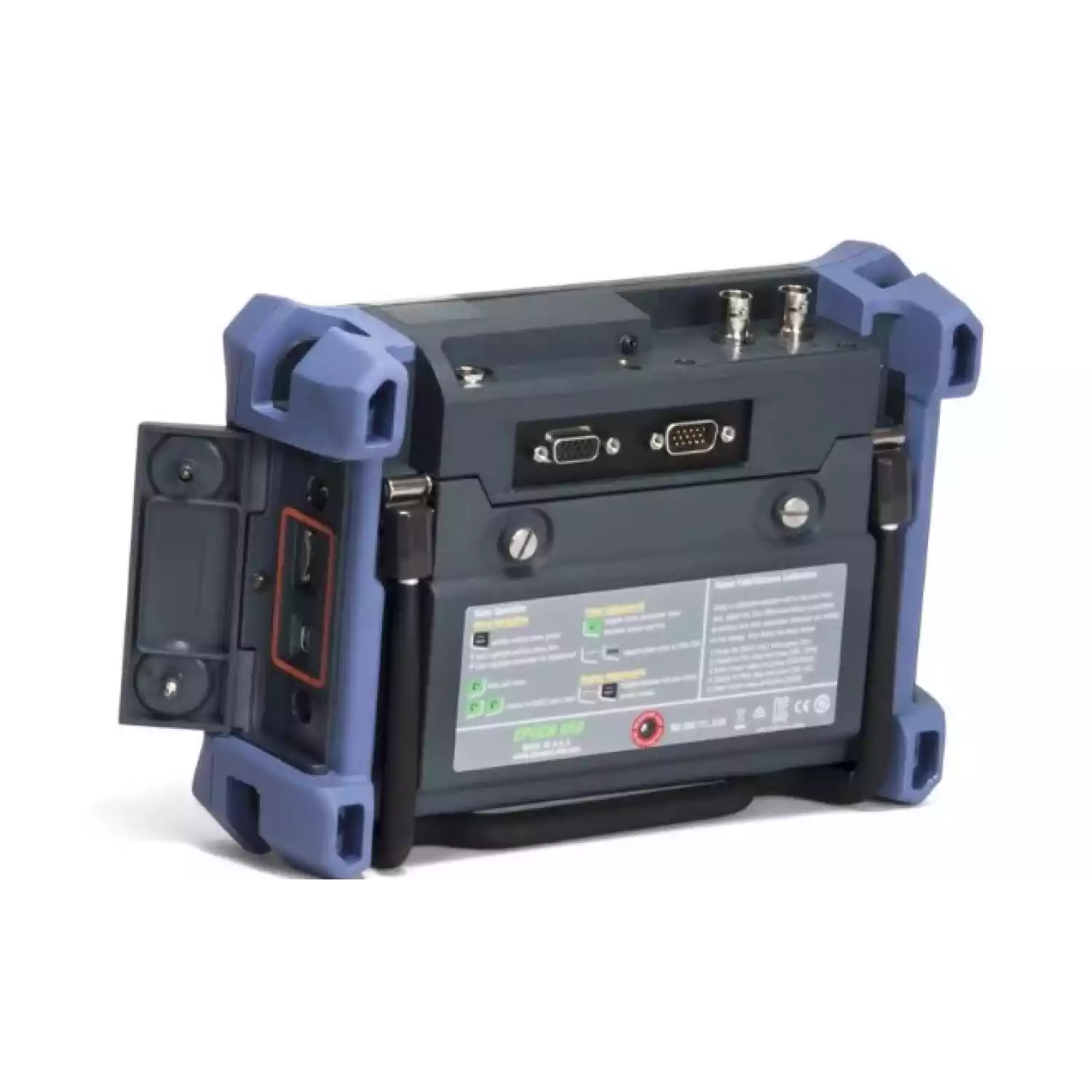

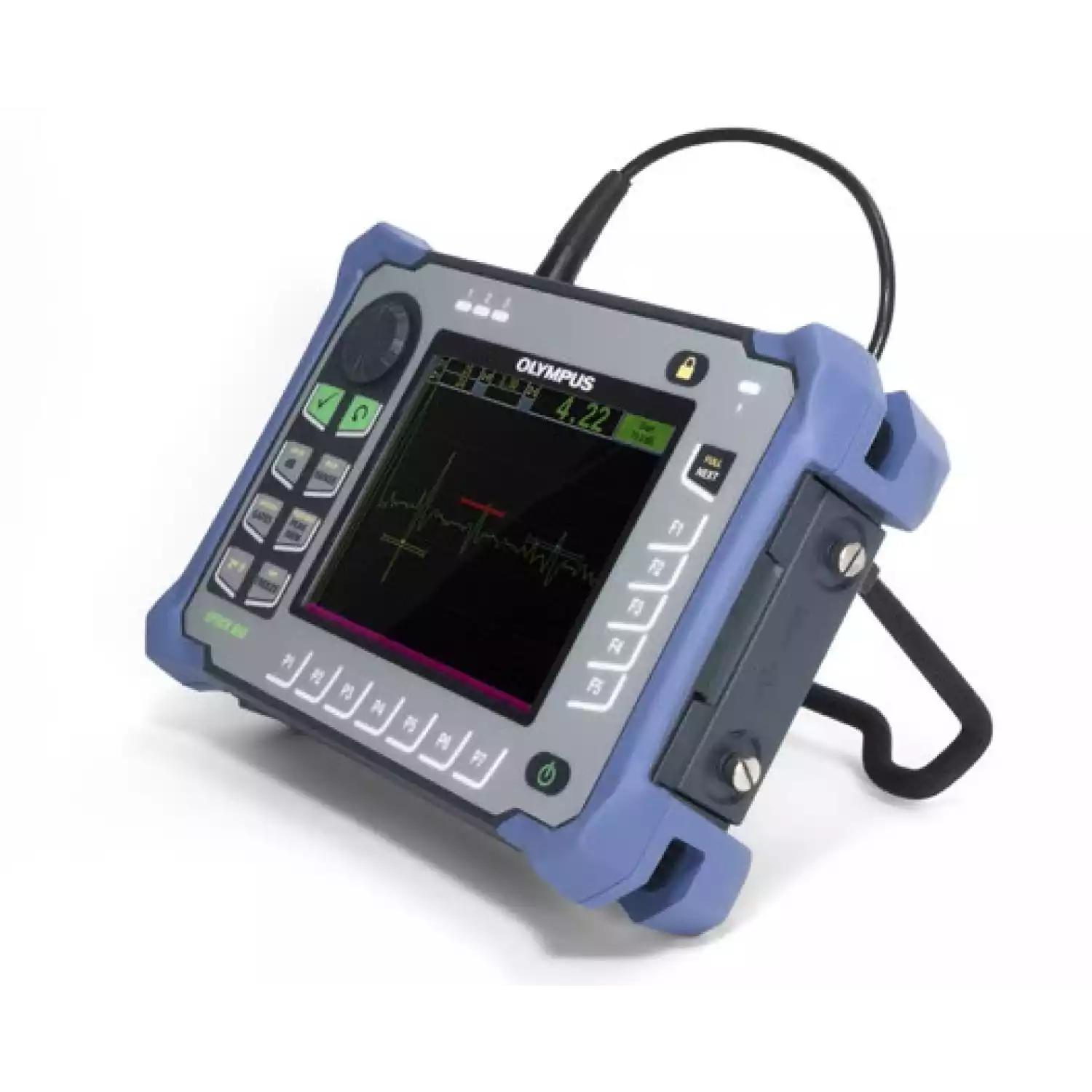

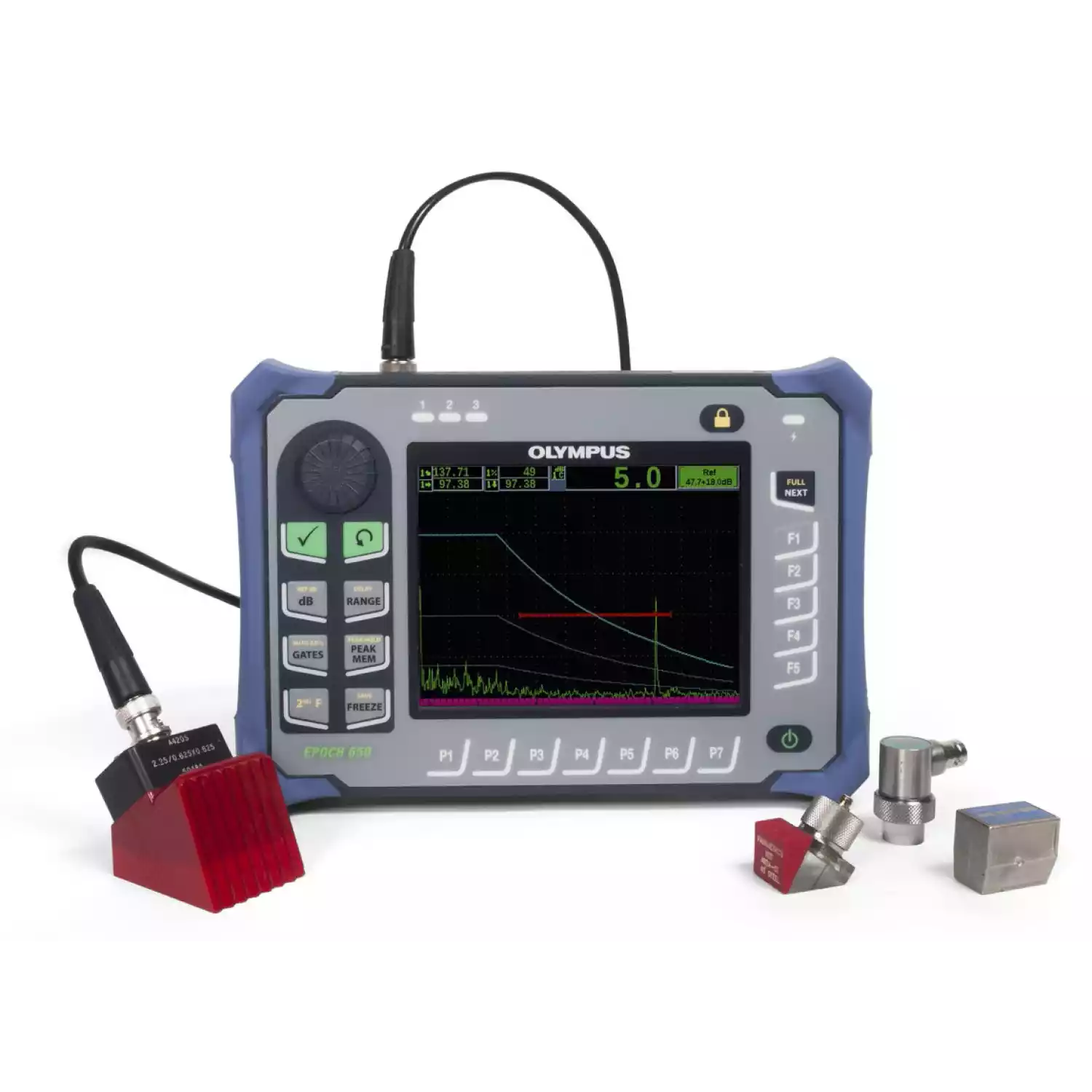

Ультразвуковой дефектоскоп EPOCH 650

Внесен в реестр СИ

Под заказ
Артикул: 875016
OLYMPUS
EPOCH 650 представляет собой легкий, портативный дефектоскоп, стойкий к воздействию окружающей среды и подходящий практически для любого вида контроля.
Под заказ
Купить в 1 клик
Доставка во все регионы
Самовывоз из офиса
Безналичный расчет

Ультразвуковой дефектоскоп EPOCH 650

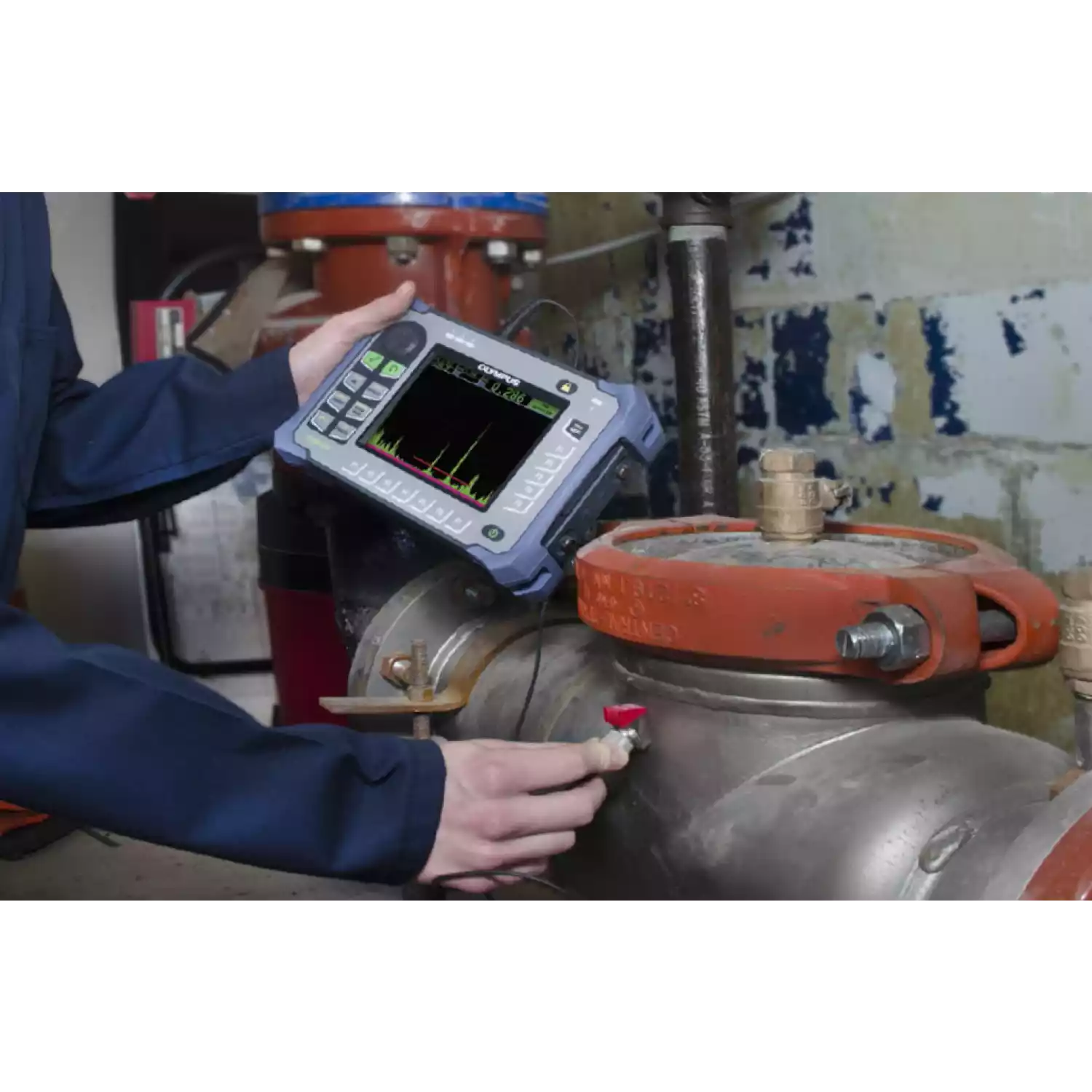

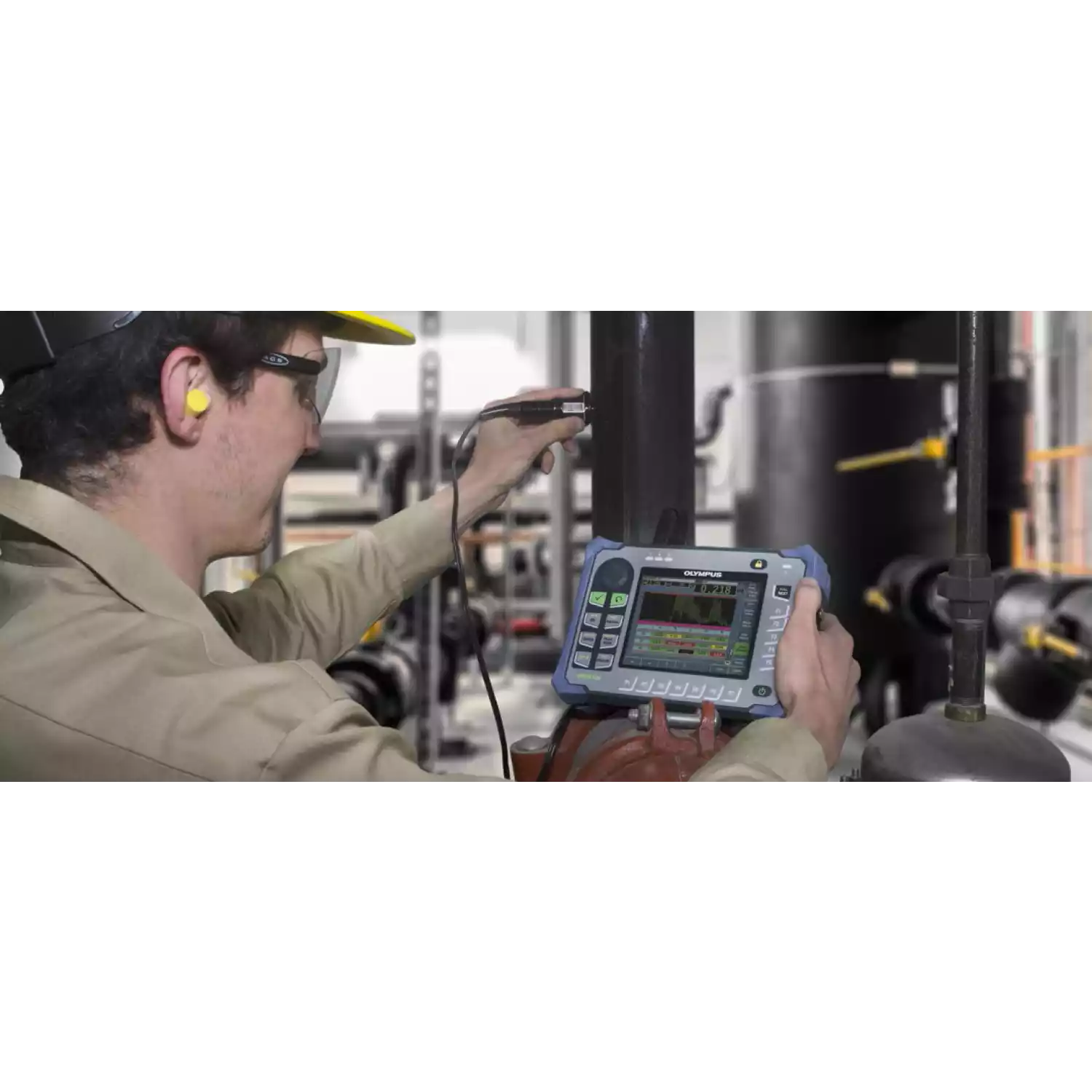

EPOCH 650 предназначен для работы как в лаборатории, так и в сложных или даже опасных производственных условиях. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности. Вы можете быть уверены в прочности и гарантированном качестве EPOCH 650.

Широкий трансфлективный экран VGA и цифровой приемник с большим динамическим диапазоном обеспечивают стабильное и четкое отображение А-сканов при любом освещении. Дефектоскоп отвечает требованиям EN12668-1 и предлагает полный набор стандартных и дополнительных функций контроля. Многочисленные инструменты построения отчетов и регистрации файлов позволяют получать высококачественные данные для отчетов. Прочная и эргономичная конструкция позволяет использовать прибор практически в любых условиях, а универсальный генератор PerfectSquare™ и многочисленные цифровые фильтры позволяют решать любые задачи.

Ультразвуковой цифровой дефектоскоп EPOCH 650 осна­щен всеми функциями портативного традиционного дефек­тоскопа Olympus и имеет интуитивно понятный интерфейс. Отлично организованное меню и клавиши быстрого доступа позволяют использовать все возможности высококачественной платформы.

Отличительные особенности:

  • Конструкция прибора соответствует требованиям EN12668-1
  • Настраиваемый генератор прямоугольных импульсов PerfectSquare™
  • Полноэкранный режим A-скан
  • Цифровой приемник с широким динамическим диапазоном
  • 30 цифровых фильтров для улучшенного отношения сигнал/шум
  • ЧЗИ (2 кГц) для обеспечения быстрого сканирования
  • Настройка параметров с помощью ручки регулятора или панели навигации
  • Широкий VGA-дисплей обеспечивает отличное качество изображения даже при ярком солнечном свете
  • Время работы батареи: 15+ часов

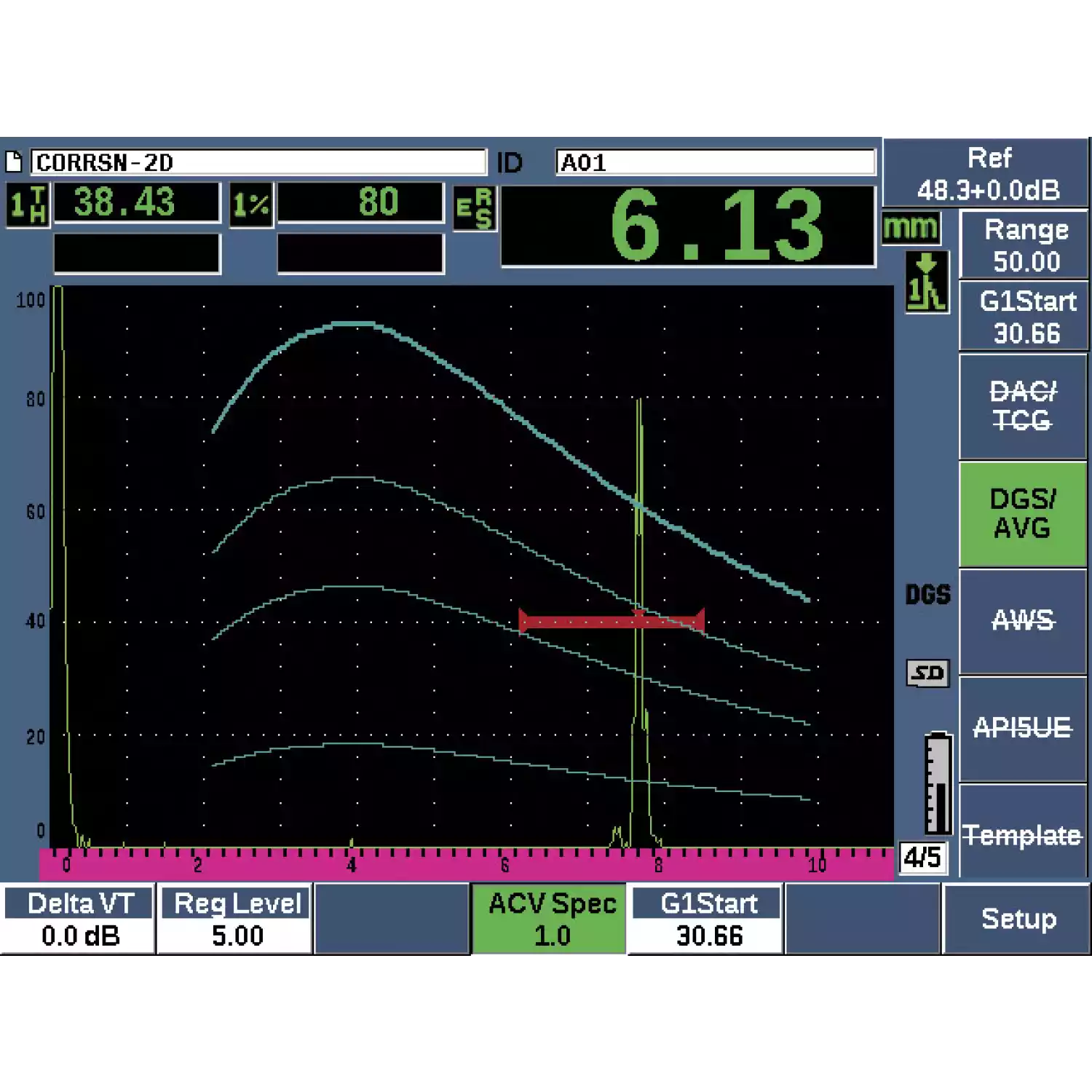

  • Стандартные динамические кривые DAC/ВРЧ и АРД-диаграммы
  • Различные форматы отчетов
  • Карта памяти microSD на 2 ГБ для хранения и передачи данных
  • Программный модуль для коррозионного мониторинга с кодированным B-сканом •
  • Скоростной USB-порт для обмена данными с ПК
  • Выходы сигнализации и VGA
  • Аналоговый выход (опция)

Технические характеристики:

Общие
Габариты (Ш × В × Г) 236 × 167 × 70 мм
Вес 1,6 кг с литий-ионным аккумулятором
Клавиатура Английская, международная, японская, китайская
Языки интерфейса Английский, испанский, французский, немецкий, японский, китайский, португальский, русский
Разъемы для преобразователей BNC или LEMO 1
Хранение данных Внутренняя память емкостью до 100 000 ИД, съемная карта памяти microSD на 2 ГБ (стандарт)
Тип батареи Стандартный литий-ионный аккумулятор
Время работы батареи от 15 до 16 часов (литий-ионный аккумулятор),
Питание От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц
Тип дисплея Цветной трансфлективный ЖК-дисплей VGA (640 × 480 пикселей) с частотой обновления изображения 60 Гц
Размер дисплея (Ш × В, диаг.) 117 × 89 мм, 146 мм
Генератор
Генератор Настраиваемый генератор прямоугольных импульсов
ЧЗИ от 10 до 2 000 Гц с шагом 10 Гц
Напряжение генератора 100 В, 200 В, 300 В или 400 В
Длительность импульса от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™
Демпфирование 50, 100, 200, 400 Ω
Приемник
Усиление от 0 до 110 дБ
Максимальный входной сигнал 20 В р-р
Входное полное сопротивление 400 Ω ± 5%
Полоса пропускания от 0,2 до 26,5 МГц при −3 дБ
Цифровые фильтры 30 наборов стандартных цифровых фильтров.
Семь фильтров, отвечающих требованиям EN12668-1:2010 (0,2–10 МГц,
2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц)
Детектирование Полная волна, положительная и отрицательная полуволна, РЧ
Линейность системы По горизонтали: ± 0,5% FSW (полной ширины экрана)
Дискретность 0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ
Отсечка от 0 до 80% FSH с визуальной сигнализацией
Измерение амплитуды от 0 до 110% FSH с разрешением 0,25 %
Скорость измерений Соответствует ЧЗИ во всех режимах
Калибровка
Автоматическая калибровка Скорость звука, смещение нуля
Прямой луч (первый донный или Эхо-Эхо)
Наклонный луч (Путь УЗ или глубина)
Режимы контроля Импульс-эхо, раздельно-совмещенный или теневой
Единицы измерения Миллиметры, дюймы или микросекунды
Диапазон от 3,36 до 13 388 мм при 5 900 м/с
Скорость от 635 до 15 240 м/с
Смещение нуля от 0 до 750 мкс
Задержка отображения от -59 до 13 401 мм; продольная скорость в стали
Угол преломления от 0° до 90° с шагом 0,1°
Стробы
Стробы для измерений Два полностью независимых строба для измерения амплитуды и времени пролета
Начало строба Настраивается на всем отображаемом диапазоне.
Ширина строба Настраивается от начала строба до конца отображаемого диапазона
Высота строба Настраивается от 2 до 95% от высоты экрана
Сигнализации Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2)
Измерения
Поля для отображения результатов измерений 5 полей (ручной или авто-выбор)
Строб (1, 2) Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета,
мин/макс. глубина, мин/макс. амплитуда
Эхо-эхо Стандартная функция Строб 2-Строб 1; дополнительная функция
отслеживания строба в интерфейсном стробе
Другие измерения Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный
размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5,
значение отсечки, значения Эхо – Опорн. дБ
DAC/ВРЧ Стандартная
Точки DAC до 50 точек, динамический диапазон 110 дБ
Специальные режимы DAC Пользовательские DAC (до 6 кривых), 20-80% отображ.
Коррекция криволинейной поверхности Стандартная функция. При контроле наклонным ПЭП коррекция
для наружного диаметра
Коррозия (опция) Нулевой алгоритм измерения, коррекции V-пути, одиночный эхо или
Эхо-эхо, кодированный B-скан
Вводы/Выводы
Порты USB Скоростной порт USB (OTG)
Порт RS-232 Да
Видеовыход Стандартный выход VGA
Аналоговый выход 1 аналоговый выход (опция); возможность выбора полного диапазона 1В/10В, 4 мА макс.
Выход сигнализации 3 выхода сигнализации, 5 В TTL, 10 мА
Вход/выход триггера Вход триггера, 5 В TTL;
Выход триггера, 5 В TTL, 10 мА
Входы кодировщика 1-осевая линия кодировщика (квадратура – только с модулем для коррозионного мониторинга)
Защита от воздействий окружающей среды
Нормы IP

Конструкция отвечает требованиям стандартов защиты от проникновения
загрязнений: IP67 (конфигурация с панелью навигации) или IP66
(конфигурация с ручкой регулятора), согласно IEC 60529-2004 (степень
защиты, обеспечиваемая корпусом — Код IP).

Соответствие прибора классу IP подтверждено в ходе контрольных
испытаний Olympus перед началом массового производства.

Работа во взрывоопасной атмосфере

Безопасная работа по Классу I, Раздел 2, Группа D стандарта NFPA 70
(Национальная Ассоциация пожарной безопасности США), Статья 500,
и контроль по стандарту MIL-STD-810G, Метод 511.4, Процедура I.

Устойчивость к ударам

MIL-STD-810G, Метод 516.5, Процедура I, 6 циклов для каждой оси, 15 г,
11 мс полусинусоида.

Устойчивость к вибрации

MIL-STD-810F, Метод 514.5, Процедура I, Приложение C, Рис. 6,
воздействие: 1 час на каждую ось

Диапазон рабочих температур

от –10 °C до 50 °C

Температура хранения батарей

от 0 °C до 50 °C



Программные опции:

  • Хранение шаблонов
  • Определение размеров дефекта API 5UE
  • Усреднение А-сканов
  • Интерфейсный строб
  • Аттенюатор донных эхо-сигналов (BEA)
  • Модуль для коррозионного мониторинга (включает кодированный B-скан)

Стандартная комплектация:

  • Цифровой ультразвуковой дефектоскоп EPOCH 650, работающий от сети переменного тока или аккумулятора
  • Зарядное устройство/адаптер (100 В, 115 В, 230 В, 50–60 Гц)
  • Литий-ионный аккумулятор
  • Кейс для транспортировки
  • Кабель USB
  • Инструкция по началу работы
  • Полное руководство пользователя (на CD-диске)

Дополнительные комплектующие:

  • Литий-ионный аккумулятор
  • Нагрудный ремень
  • Кейс для транспортировки
  • Коммуникационный кабель RS232
  • Кабель цифрового выхода
  • Кабель с выходом VGA
  • Карта памяти microSD на 2 ГБ
  • Мягкий защитный футляр (для модели с ручкой регулятора)
  • Мягкий защитный футляр (для модели с панелью навигации)
  • Внешняя звуковая сигнализация
  • Кабель для подключения кодировщика B-скан (3 м, другие длины доступны по запросу)
