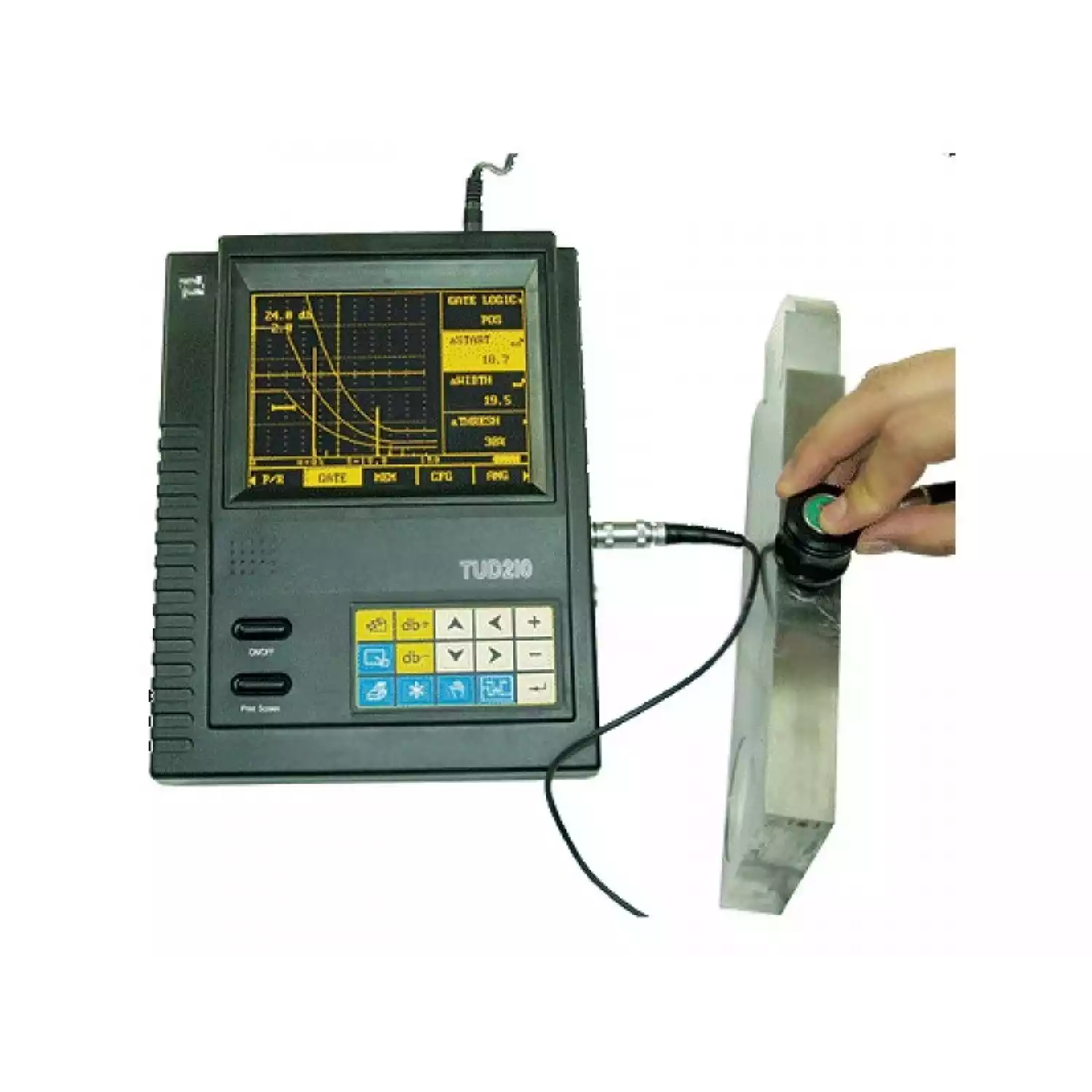

Ультразвуковой дефектоскоп TUD 210

Тип оборудования: ультразвуковой дефектоскоп

Производитель дефектоскопов: Time Group Inc., Китай

Серия: TUD

Модель: TUD210

Описание: ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой дефектоскоп TUD 210: 12 месяцев.

Сертификаты на дефектоскопы TUD 210:

Сертификат об утверждении типа средств измерений РФ.

Ультразвуковой дефектоскоп TUD210 - мультифункциональная ультразвуковая система, работающая в реальном времени, с возможностью обновления встроенного программного обеспечения, с расширенной памятью - 400 показаний А-скан и 40000 показаний измерений толщины.

Дефектоскоп TUD 210 легок в использовании, прочен и доступен по цене. TUD 210 может быстро и точно обнаруживать неразрушающим методом различные дефекты (трещины, примеси, воздушные пустоты, неоднородности). Дефектоскоп TUD 210 широко используется в производственных и лабораторных условиях. Дефектоскопы TUD210 находят применение в инспекционном контроле и контроле качества продукции, при сварочных работах, при обработке материала и в нефтехимической промышленности. Дефектоскоп TUD210 также используется для контроля безопасного состояния и оценки надежности узлов в аэрокосмической промышленности, в железнодорожной сфере, при контроле сосудов давления.

Дефектоскоп TUD210 обладает следующими отличительными особенностями:

Многофункциональный прибор, работающий в реальном масштабе времени, обеспечивающий устойчивость и надежность измерений.
Возможность обновления встроенного ПО через интернет.
Встроенная память большого объема на 400 А-Т разверток и 40000результатов измерений толщины.
Функция высокоскоростной дискретизации, отображение полной волны радиосигнала. Минимально отображаемый диапазон - 2.5 мм.
Широкоформатный и контрастный электролюминесцентный дисплей.
Возможность переключения между раздельным и совмещенным пьезоэлектрическими преобразователями (ПЭП).
Автоматическое построение функции временной регулировки чувствительности (ВРЧ) с использованием стандартного образца.
Литиевый аккумулятор обеспечивает непрерывную работу в течение 6 часов.
Связь с персональным компьютером через интерфейсы USB и RS-232.
3 ступенчатая ручная регулировка ВРЧ со сдвигом для использования в различных областях.
400 независимых каналов детектирования дефектов.
Функция высокоскоростной дискретизации, отображение волны радиосигнала с частотой 80 МГц для дискретизации. Минимально отображаемый диапазон - 2.5 мм.

Технические характеристики ультразвукового дефектоскопа TUD 210:

Методы ультразвукового контроля	эхо - импульсный и теневой
Генератор импульсов	передатчик прямоугольных импульсов
Минимальная развертка	2.5 мм (с = 5920 м/с, сталь)
Максимальная развертка	5000 мм (с = 5920 м/с, сталь)
Диапазон перестройки скорости УЗК	1000 - 9999 м/с изменяемая с шагом 1 м/с
Задержка	от - 20 до + 3400 мкс
Задержка в призме	0 - 99.99 мкс, с шагом 0.01 мкс
Диапазон регулировки усиления	0 - 110 Дб с шагом 0.2, 0.5, 1.2, 6, 12 шаг 0.0 = блокирован
Демпфирование	50, 150, 400 Ом
Детектирование	полное, положительная или отрицательная полуволна и радиосигнал
Диапазон рабочих частот	три выбираемых широких диапазона частот (- 3 Дб): нижний 0.2 - 1 МГц, средний 0.5 - 4 МГц, высокий 1 - 10 МГц
Отсечка	линейная, компенсированная от 0 до 80% высоты экрана, изменяемая с шагом 1%
Разрешающая способность	акустическая длина пути: 0.1 мм (индицируемая величина100 мм), амплитуда 1% от высоты строба
Тип дисплея и отображение А-развертки	тонкопленочный электролюминесцентный дисплей: 115 x 86 мм, 320 x 240 точек, режим «электронная временная лупа», пространственная, огибающая с заполнением и стоп-кадр А-развертки (перемещение строба в стоп-кадре А-развертки невозможно)
Измерение временных интервалов	от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму сигнала
Переключение единиц измерения	мм или дюймы
Диапазон установки угла ввода ПЭП	фиксированные настройки 0о, 30о, 45о, 60о, 70о, 90оили изменяемые от 0одо 90ос углом преломления дискретностью 1о
Интерфейс	двунаправленный порт RS-232, скорость передачи 9600 бод, длина слова 8 бит, без четности, 1 стоповый бит
Тип принтера	термопринтер TP UP-NH-S
Электрическое питание	от сети и/ или 4 литиевых аккумулятора, время работы около 6 часов, или от зарядного устройства/ сетевого блока питания 9 В/ 3 А
Индикация степени разрядки аккумуляторов	предупреждение на экране о недостаточном уровне заряда
Требования к электропитанию от сети	85 - 264 В переменный ток/ 1.0 А, 47 - 63 Гц
Время зарядки аккумуляторов	максимально 4 - 5 часов
Диапазон рабочих температур	от 0 до 40 градусов по Цельсию
Диапазон температур при хранении	от - 25 до 60 градусов по Цельсию
Габаритные размеры	53 x 184 x 230 мм
Масса	1.4 кг (с аккумуляторами)
Разъем преобразователя	LEMO

*Технические характеристики и комплект поставки дефектоскопа могут быть изменены производителем без предварительного уведомления.

Комплект поставки дефектоскопа TUD 210:

Блок электронный	1 шт.
Литиевый аккумулятор	1 шт.
Шейный ремень	1 шт.
Блок питания сетевой	1 шт.
Звукопроводящая контактная смазка	1 шт.
Прямой преобразователь (2.5 МГц x20)	1 шт.
Наклонный преобразователь (5 МГц 8 x 9К2)	1 шт.
Кабель с разъемом LEMO	2 шт.
Жесткий футляр	1 шт.
Крестообразная отвертка x3.2	1 шт.
Гарантийный талон	1 шт.
Руководство по эксплуатации	1 шт.
Укладочный чемодан	1 шт.
