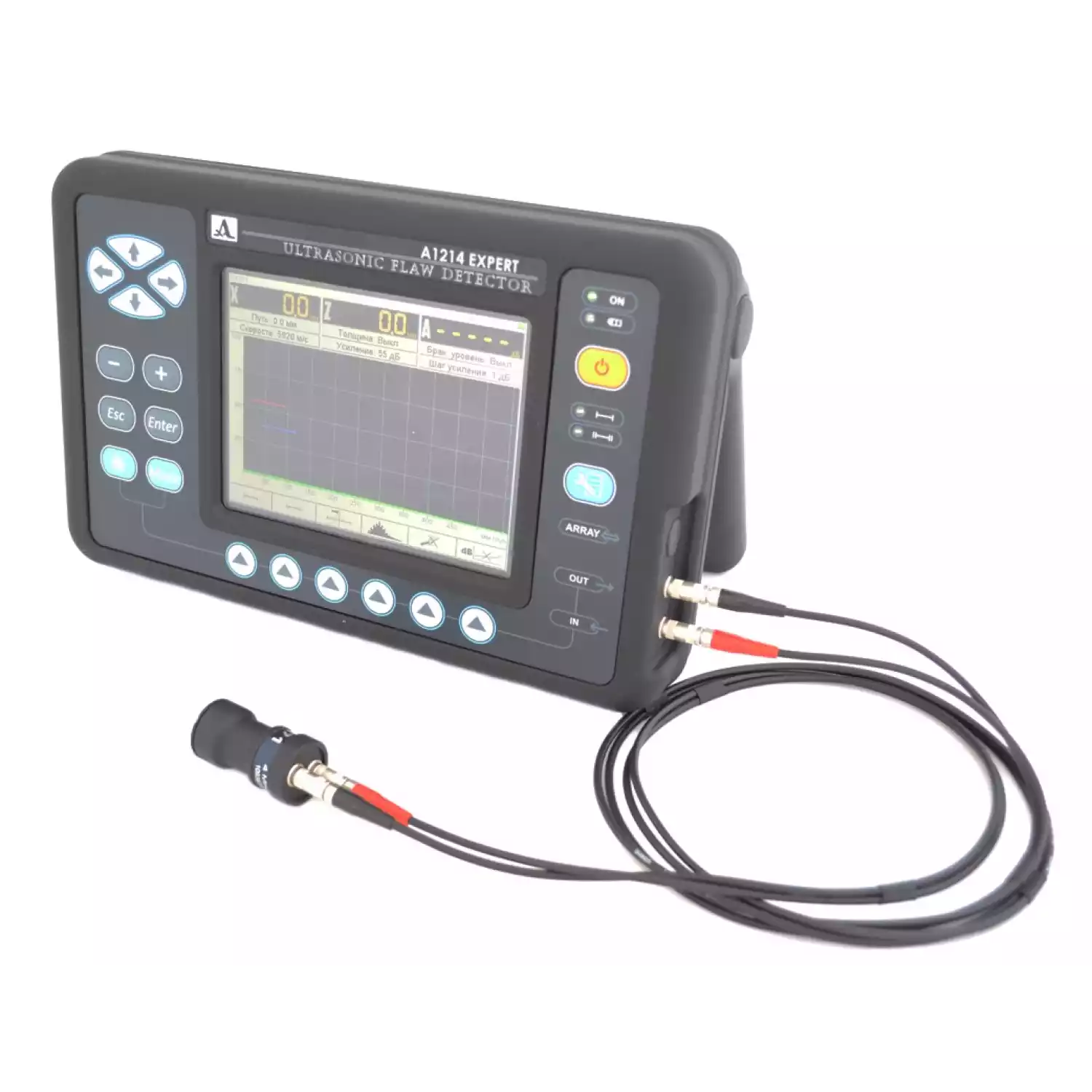

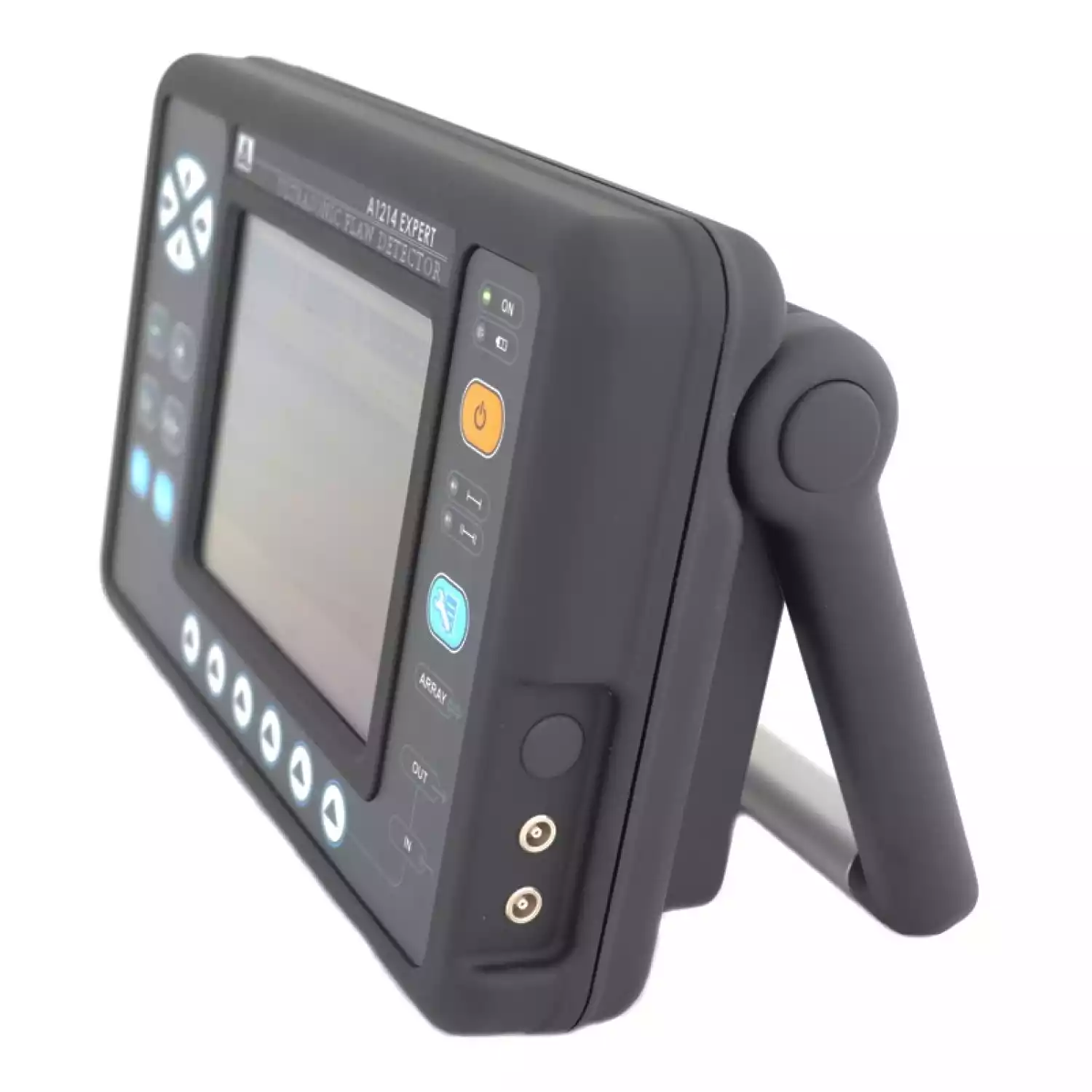

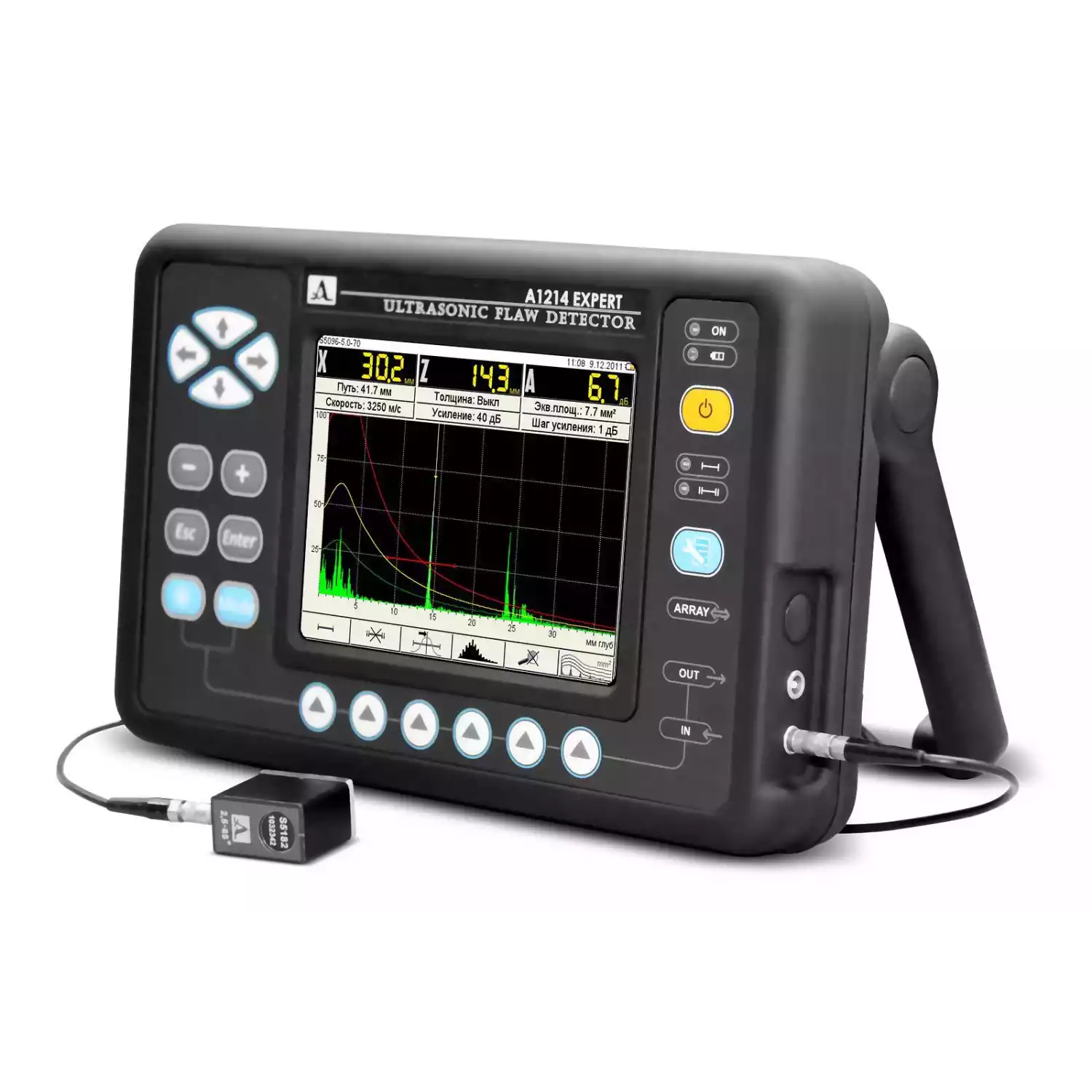

А1214 EXPERT — это компактный цифровой ультразвуковой прибор, спроектированный для широкого спектра задач. Он отличается высокой эффективностью при выполнении стандартных и уникальных процедур ультразвуковой диагностики, а также гарантирует точные результаты измерений.

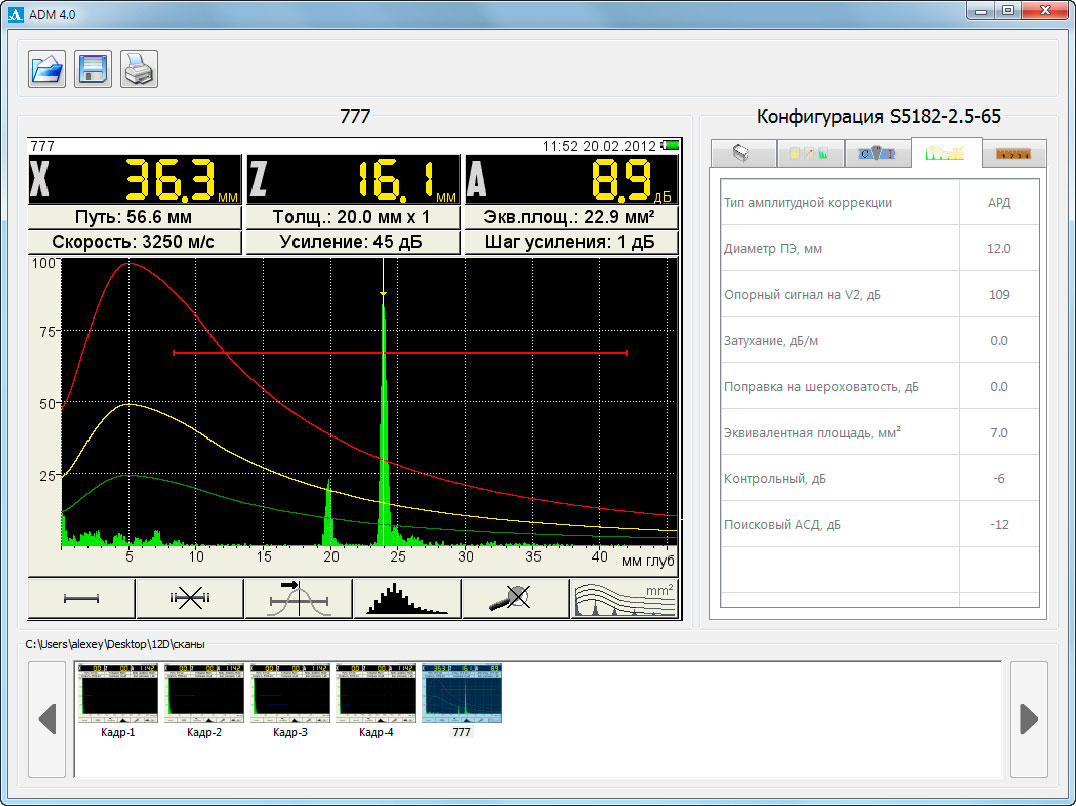

Интерфейс АРД-схемы, используемый для интегрированных датчиков, обеспечивает специалисту возможность наглядно отслеживать три различных графика на мониторе, которые отображают этапы выявления дефектов: отсев некондиционных изделий, стандартный контроль и детальный поиск аномалий.
Система ультразвукового контроля обладает автоматизированным механизмом для вычисления эквивалентных размеров отражающих поверхностей дефектов, что освобождает оператора от необходимости вручную просчитывать данные параметры, благодаря чему повышается эффективность работы.
Также имеется возможность вручную определять уровень и координаты входящих сигналов при помощи курсора на экране, что даёт дополнительный контроль при выполнении задачи.
Цифровое устройство переменной частоты позволяет регулировать интенсивность сигнала в соответствии с заданной функцией, которую можно настроить используя 32 контрольные точки. Добавление, установка и корректировка этих точек выполняется в особом режиме редагирования устройства. Основной целью настройки является достижение на экране ультразвукового дефектоскопа показа импульсов одинаковой амплитуды от эквивалентных отражателей, находящихся на разном расстоянии, что существенно упростит точную диагностику размеров дефектов внутри испытуемого материала на протяженности его толщины.

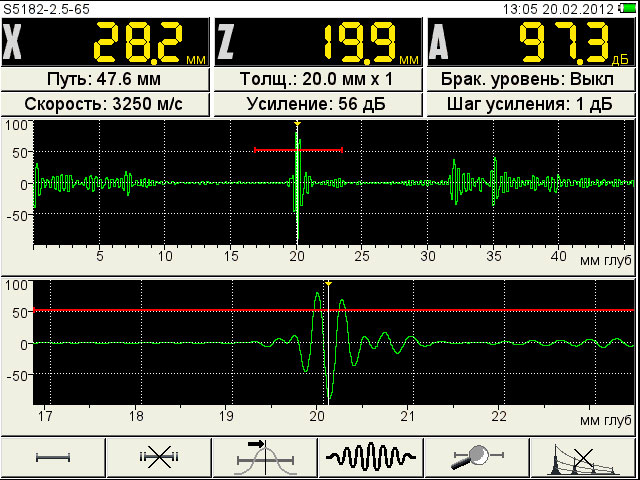

Сигнал типа RF (радиосигнал) — возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяют быстро освоить работу с дефектоскопом.
Большая библиотека конфигураций настраиваемых параметров (100 вариантов)
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию по ранее заданному имени. Все настройки сохраняются при выключении прибора.
Энергонезависимая память на 20000 изображений экрана (А-Сканы с параметрами контроля).

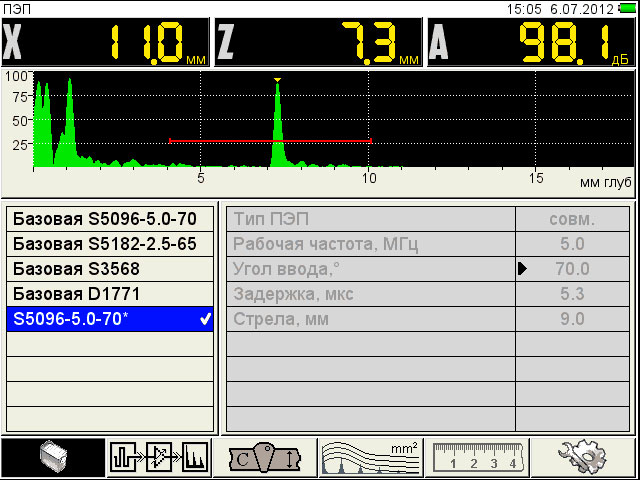

Отображение сигнала и его характеристик в верхней части экрана в режиме НАСТРОЙКА позволяет оперативно подстраивать параметры контроля.

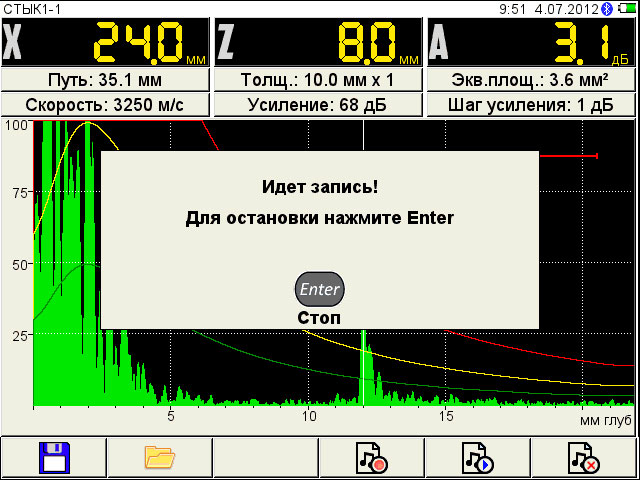

Возможность записи голосовых комментариев к сохраняемым кадрам c помощью беспроводной Bluetooth гарнитуры (2000 вариантов).
В течение 20 секунд пользователь имеет возможность записать необходимую информацию об объекте контроля с привязкой к кадру сохраненного А-Скана.

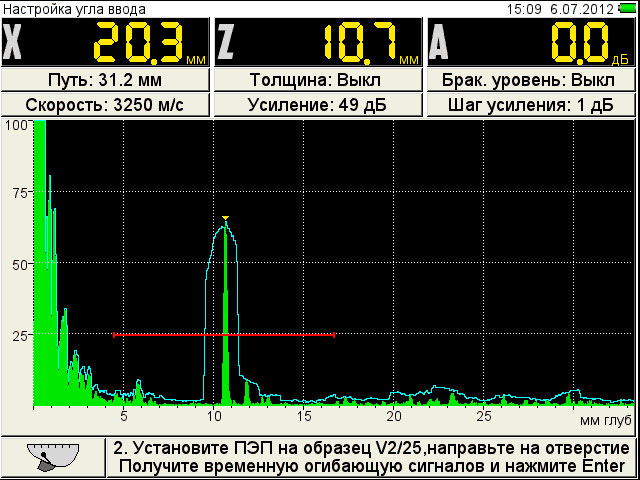

Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа.
Работа с результатами измерений
Полученные результаты измерений можно передать на внешний компьютер для дальнейшей обработки результатов контроля, документирования в виде эхо-сигналов с параметрами контроля и последующего архивирования. Прием и сохранение данных осуществляется с использованием специализированного программного обеспечения ADM 4, входящего в комплект поставки прибора. Связь с внешним компьютером осуществляется через высокоскоростной USB-порт.
|
глубины H
|
±(0,03H+1,00) мм |
|
Разрешение экрана, пикс
|
640 х 480 |
|
Пределы допускаемой абсолютной погрешности измерений координат дефекта (по стали) с наклонными преобразователями:
|
|
|
Пределы допускаемой абсолютной погрешности измерений глубины залегания дефекта H с прямыми преобразователями
|
±(0,02H+1,00) мм |
|
Отклонение установки усиления
|
± 1,0 дБ |
|
Отклонение рабочих частот от номинальных
|
± 10% |
|
Методы контроля
|
Классический |
|
Дополнительные функции
|
ВРЧ |
|
Диапазон устанавливаемых номинальных частот ультразвука
|
от 0,5 до 15,0 МГц |
|
Диапазон перестройки усиления приёмника
|
от 0 до 100 дБ |
|
Диапазон настройки на скорость ультразвука в материале
|
от 500 до 14 999 м/с |
|
Диапазон измерений глубины залегания дефекта (по стали) с прямыми преобразователями:
|
|
|
Диапазон измерений глубины залегания дефекта (по стали) с наклонными преобразователями:
|
|
|
S5182 2.5A65D12CS
|
от 2 до 1 300 мм |
|
S5096 5.0A70D6CS
|
от 2 до 500 мм |
|
S3568 2.5A0D10CL
|
от 7 до 6 000 мм |
|
D1771 4.0A0D12CL
|
от 2 до 3 000 мм |
|
дальности по поверхности L
|
±(0,03L+1,00) мм |
|
Диапазон измерений временных интервалов на частоте 2,5 МГц
|
от 0 до 1 900 мкс |
|
Пределы допускаемой абсолютной погрешности измерений временных интервалов Тизм
|
±(0,1+0,0001Тизм) мкс |
|
Источник питания
|
аккумулятор |
|
Номинальное значение напряжения питания
|
11,1 В |
|
Время непрерывной работы от аккумулятора при нормальных климатических условиях, не менее:
|
18 ч |
|
Диапазон рабочих температур
|
от -30 до +55 ºC |
|
Тип дисплея
|
цветной TFT |
|
Разрешение дисплея
|
640 × 480 |
|
Габаритные размеры электронного блока:
|
260 × 166 × 80 мм |
|
Масса с аккумулятором:
|
1,8 кг |
