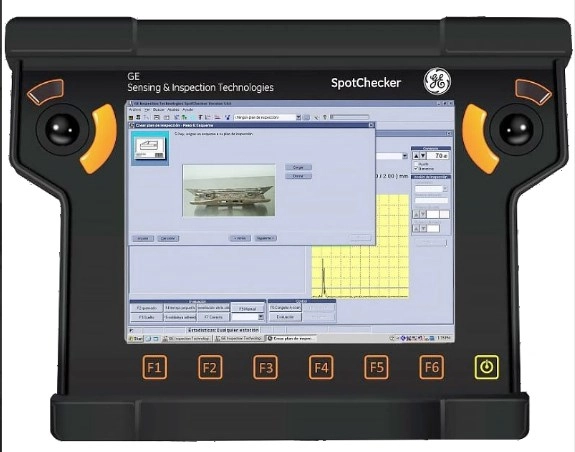

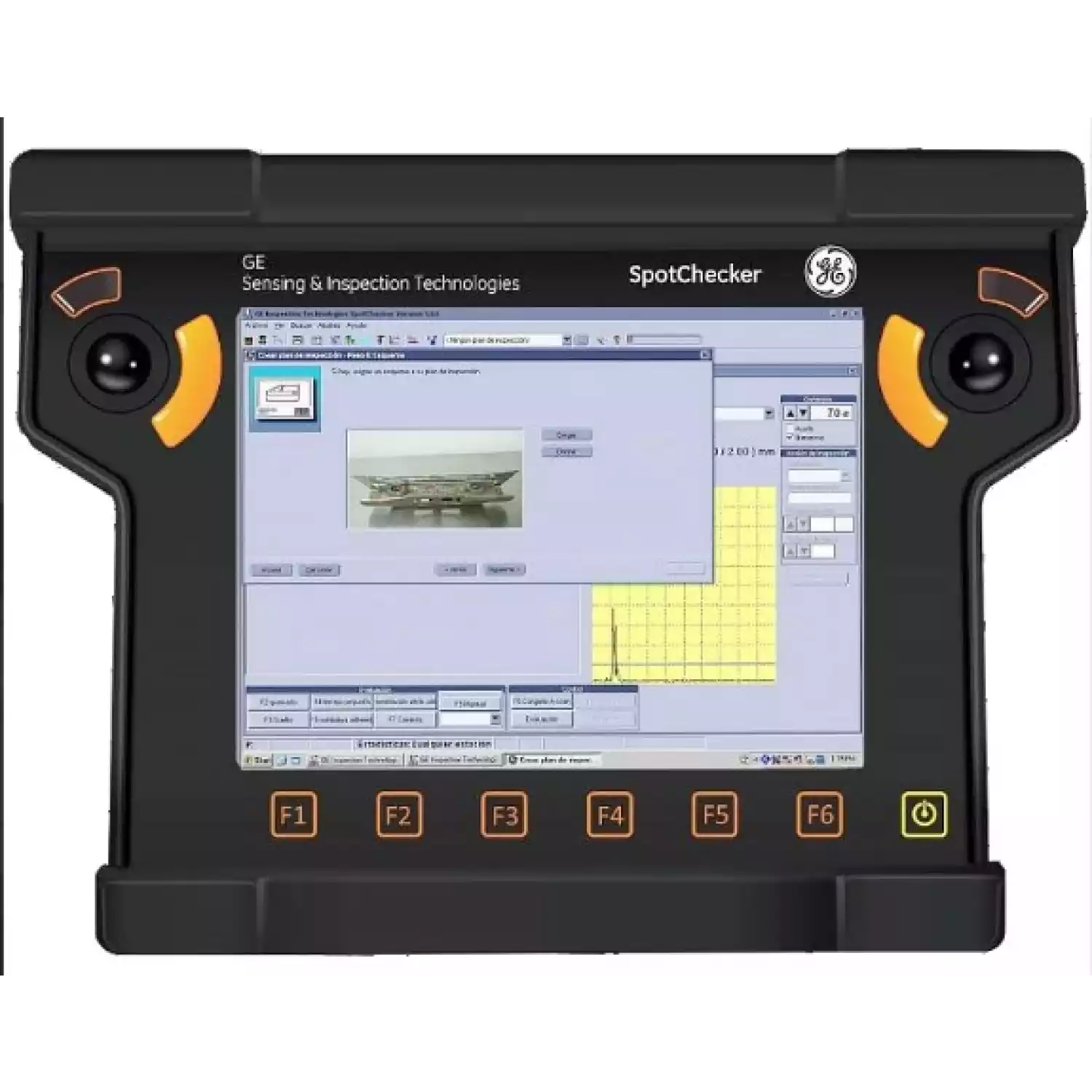

Ультразвуковой дефектоскоп SpotСhecker

Ультразвуковой дефектоскоп Spotchecker

Тип оборудования: Дефектоскоп ультразвуковой, ультразвуковой сканер
Производитель: GE Sensing & Inspection Technologies, Krautkramer, Германия
Серия: Spotchecker
Модели: Spotchecker
Описание: Дефектоскоп ультразвуковой для поиска дефектов, расслоений, трещин в металле

Гарантия на дефектоскоп Spotchecker: 1 год.

Spotchecker - портативный ультразвуковой дефектоскоп для контроля качества сварки в процессе производства.

Дефектоскоп Spotchecker весит всего 3.2 кг, питается от аккумуляторов и имеет защиту по IP65. Быстрая смена аккумуляторов обеспечивает продолжительную работу дефектоскопа.

Для работы с Spotchecker не требуется интенсивного обучения, специальная система "expert" помогает операторам, имеющим недостаточную квалификацию в области контроля качества сварки.

Применение:

  • Контроль качества сварки в автомобильной промышленности.

Характеристики SpotChecker:

SpotChecker, на сегодняшний день, "завершает" линейку дефектоскопов USLT, предназначенную для контроля качества сварки. Дефектоскоп SpotChekerдействительно портативен, при этом имеет прорезиненный защитный корпус. Ключевое отличие данного дефектоскопа от других технических разработок для контроля точечной сварки заключается в его физических характеристиках (вес/размер), наличии защитного корпуса и удобного интерфейса оператора.

Преимущества дефектоскопа SpotChecker:

  • Уникальный интерфейс оператора, управление курсором осуществляется двумя шаровыми манипуляторами.
  • Сенсорное управление для непосредственного доступа к различным функциям и настройкам меню на большом 8,4-дюймовом ЖК-дисплее.
  • Современные ПК разъемы, включая USB и беспроводную связь (WLAN, BlueTooth)
  • Пульт дистанционного управления, аналогичный USLT 2000
  • Простота управления дефектоскопом даже для неподготовленного оператора (Прикладное ПО UltraLOG)
  • Совместимость с другими моделями линейки USLT 2000
  • Быстрая смена аккумуляторов для продолжительной работы
  • Защита от атмосферных воздействий по IP65
  • Вес в комплекте около 3.2 кг.


Технические данные (дефектоскоп SpotChecker)

Температура хранения

От -20 до + 60

Рабочая температура

От 0 до + 45

Размеры

Ш 225 x В 314 x Д 94 мм

Масса

ок. 3,2кг (с аккумулятором)

Класс защиты

IP 65

Ударопрочность

Соответствует EN 600 68-2-27

Виброустойчивость

Соответствует EN 600 68-2-6 Fc

Дисплей

8,4-дюймовый ЖК сенсорный дисплей

Органы управления

2 шаровых манипулятора с 2 клавишами каждый, 6 клавиш управления, сенсорный дисплей

Преобразователи

2 LEMO 00, триаксиальный кабель

Блок питания

2 LEMO 0S, 4-контактное гнездо

Сеть

1 RJ45

USB

4 USB порта типа А, 1 USB порт типа В

Дополнительно

WLAN, Bluetooth

Рабочее напряжение

15В, постоянный ток

Потребляемая мощность

22 Вт

Аккумуляторы

1 блок литий-ионных аккумуляторов 10,8 В, 4,8 А-ч

Время работы

Прибл. 4 часа с двумя аккумуляторами

Блок питания

Внешний блок питания 100 ...230 В, переменный ток, макс. 70 Вт

Тип импульса

Острый импульс

Частота следования импульса (ЧСИ)

Макс. 1000 Гц, нет непрерывной последовательности импульса

Напряжение

Макс. 400 В

Время подъема зондирующего импульса

< 15 нс

Демпфирование

50 Ом

Диапазон калибровки

Мин. 0 - 2,5мм; макс. 0 - 9700 мм (по стали)

Диапазон скорости звука

500...15000 м/с, редактируемая таблица материалов

Смещение импульса

-10 до 1500 мм (по стали)

Задержка преобразователя

0 до 100 мкс

Диапазон частот

2 - 20 МГц (-3дБ)

Усиление

110 дБ, настраиваемые с шагом 0,5/1/2/6 дБ

Детектирование

Двухполупериодное

Стробы

2 независимых стробирующих импульса, настраиваемых по всему максимальному диапазону калибровки, оценка на основе А-развертки при скорости обновления дисплея

Измерение расстояния

Зондирующий импульс и точка измерения в стробе А или В

Разрешающая способность измерения

Расстояние/ TOF: до 12,6мм: 0,01мм, 0,2% от ширины экрана

Амплитуда

0,5% высоты дисплея или 0,2 дБ

Дискретизация А-развертки

1024 x 1024 пикселей

Фиксация дисплея

Статическая фиксация А-развертки, динамическая фиксация А-развертки

Сравнение эхо-сигналов

Одновременное отображение активного сигнала и сохраненной А-развертки

Диалоговые языки

Немецкий, английский, французский, испанский, итальянский, китайский, японский

Единицы измерения

мм

 *Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
