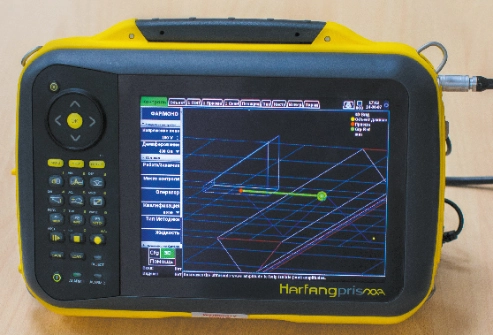

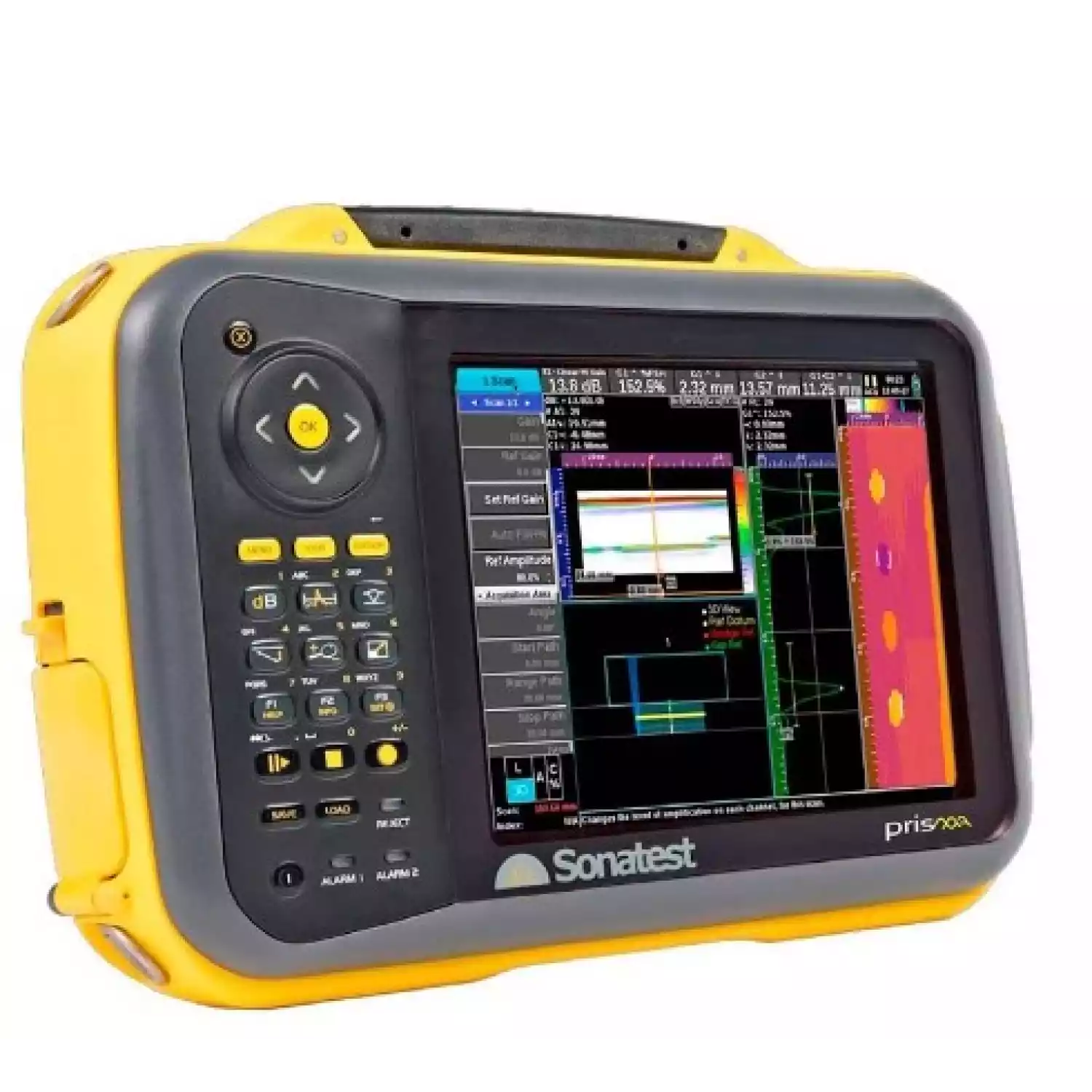

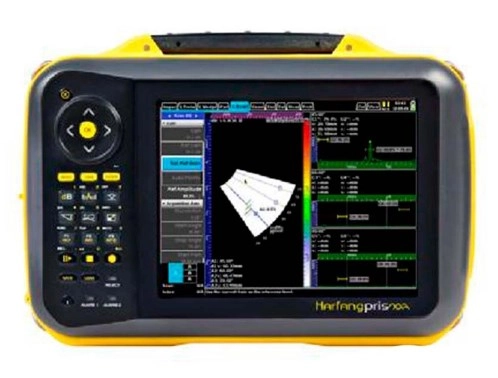

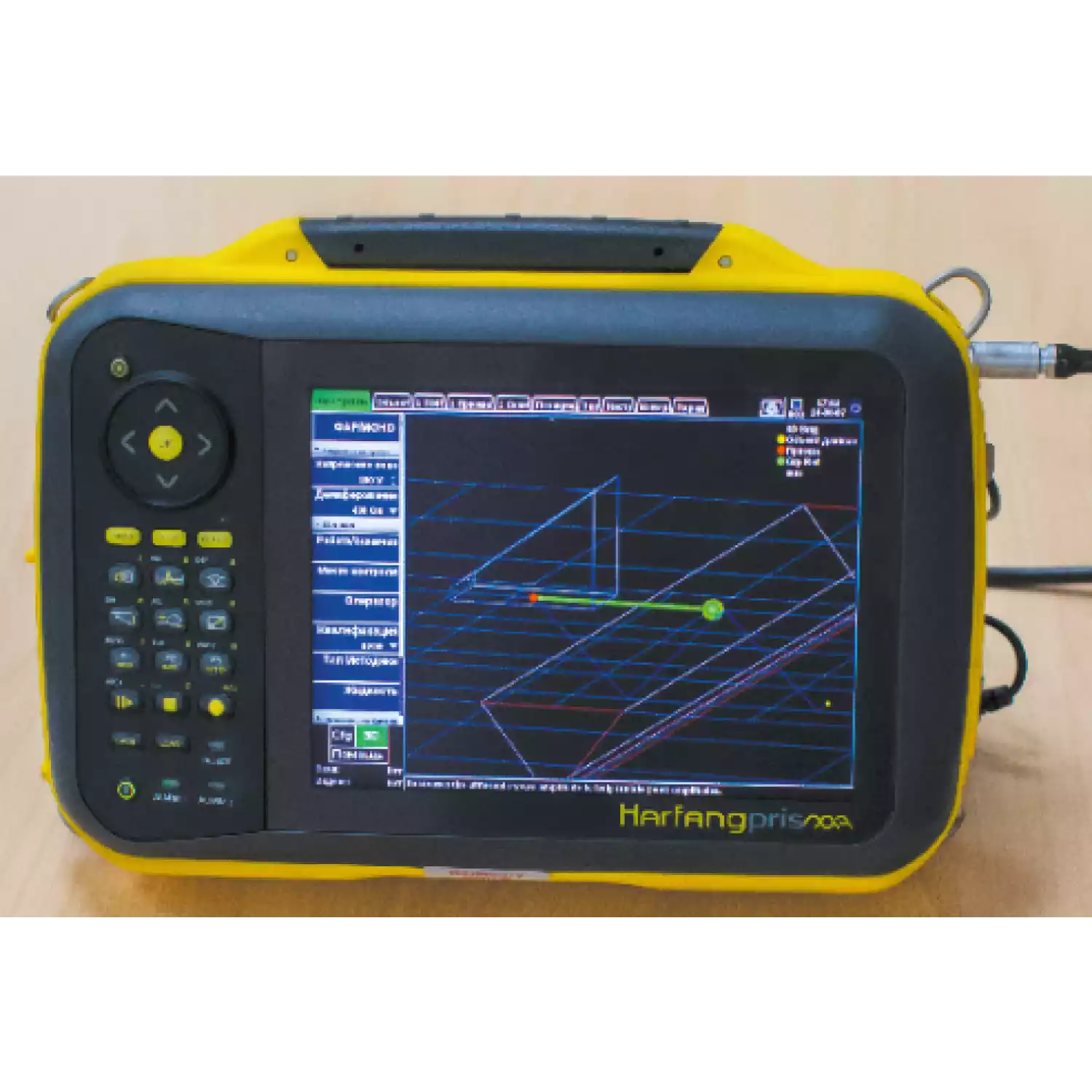

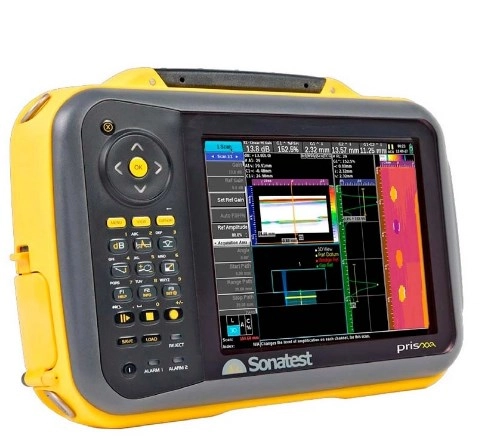

УЗ дефектоскоп HARFANG PRISMA является одним из последних продуктов подразделения технических разработок и исследований компании Sonatest. Усовершенствованный ультразвуковой дефектоскоп является комплексным инструментом для ультразвукового контроля используя технологии TOFD и фазированной решетки.

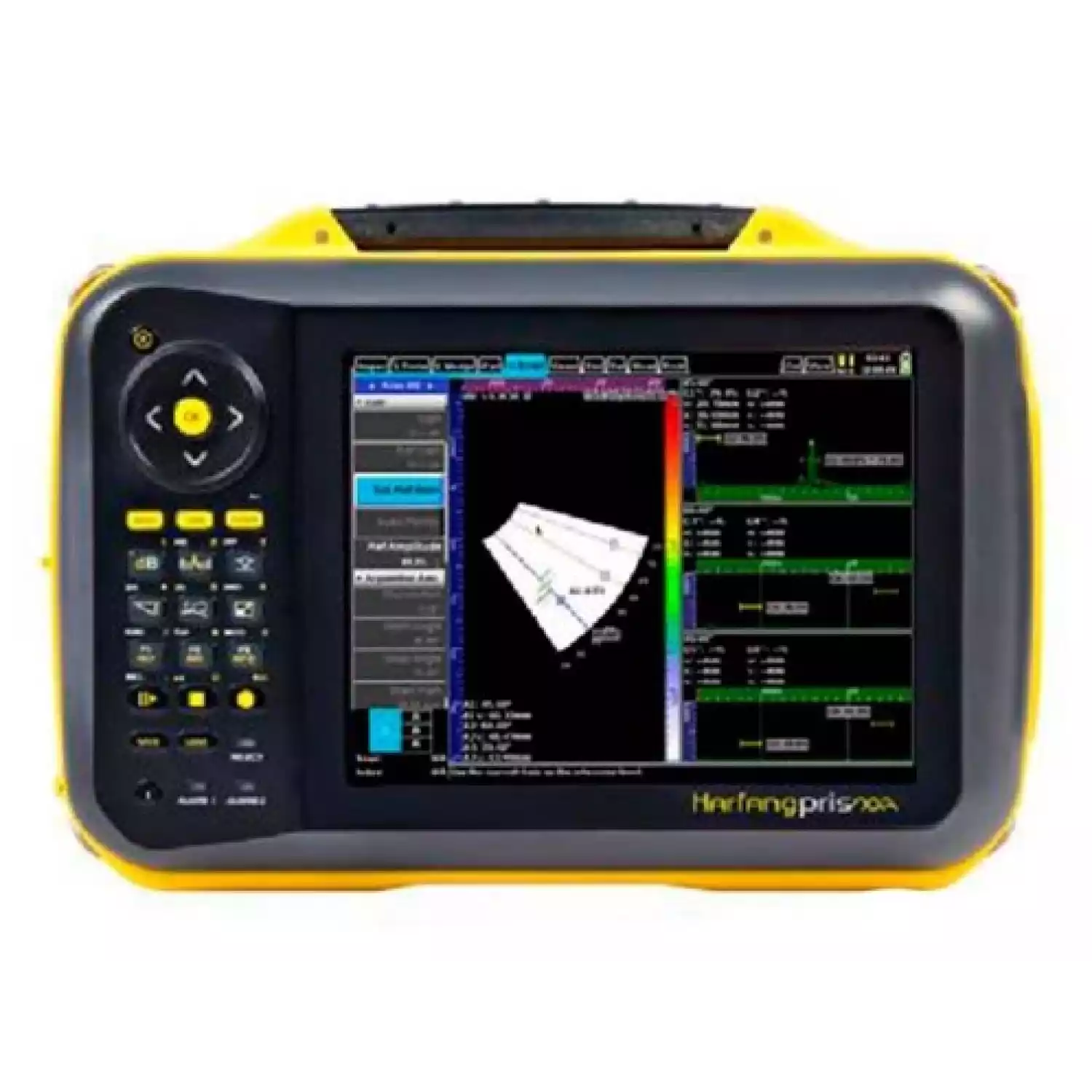

Ультразвуковые дефектоскопы Harfang Prisma оснащены экраном, обладающим наилучшим размером и разрешением в категории подобных устройств. Интерфейсное меню дефектоскопов является простым, интуитивно понятным и позволяет ускорить рабочий процесс. Превосходная поддержка полноэкранного режима визуализации позволяет использовать 100% площади дисплея для отображения видов развертки. Для всех типов сканирования доступны многочисленные настройки палитры. Приборы Harfang Prisma позволяют использовать все преимущества улучшенных режимов отображения, которые включают сглаживание, построение контура и усреднение.

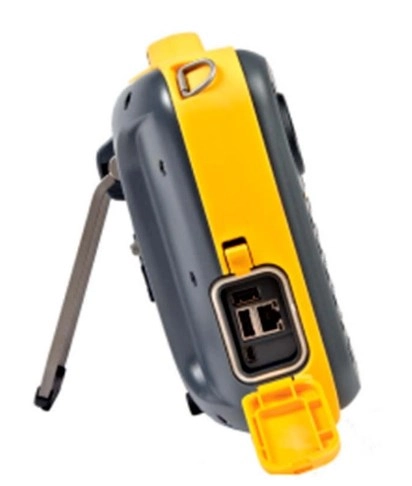

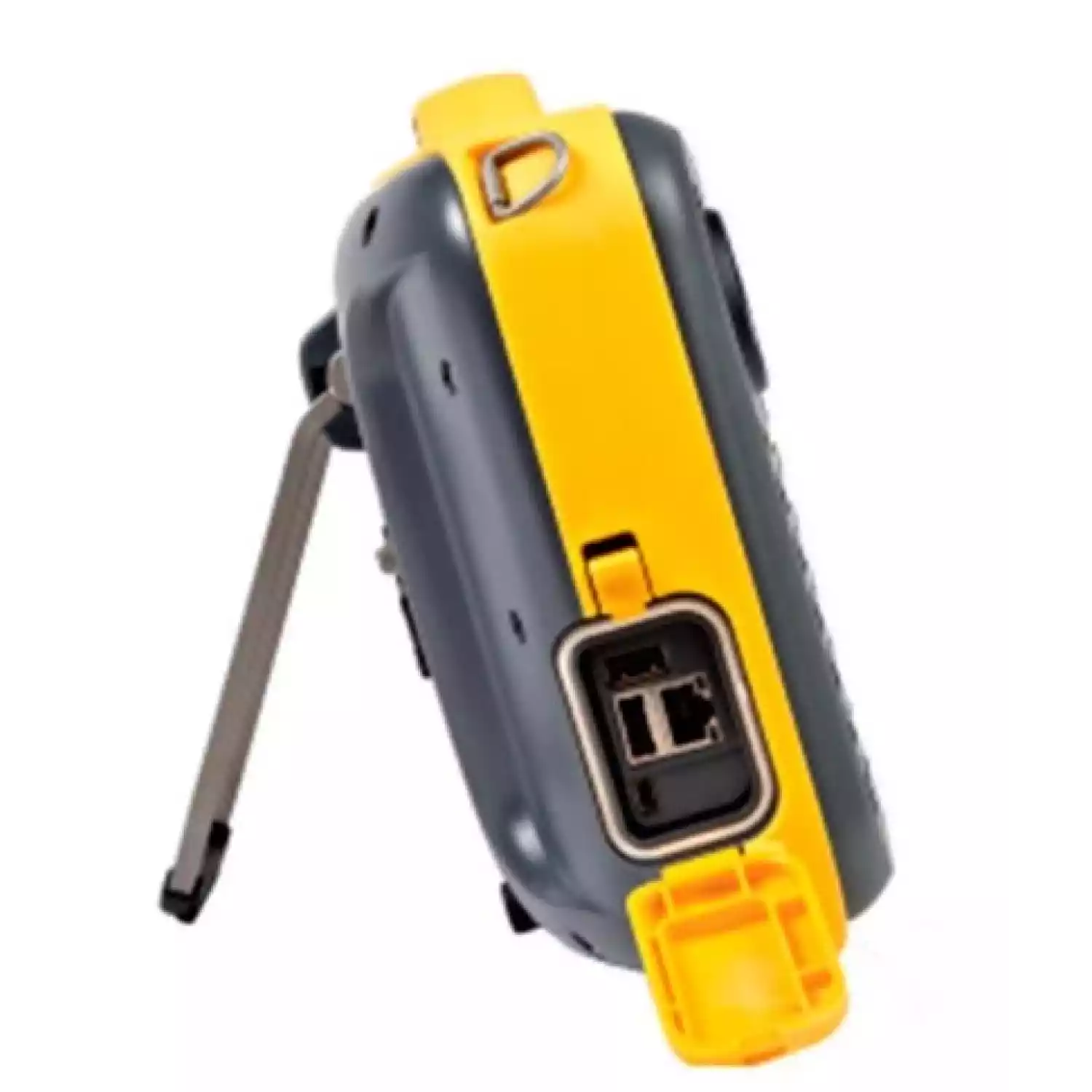

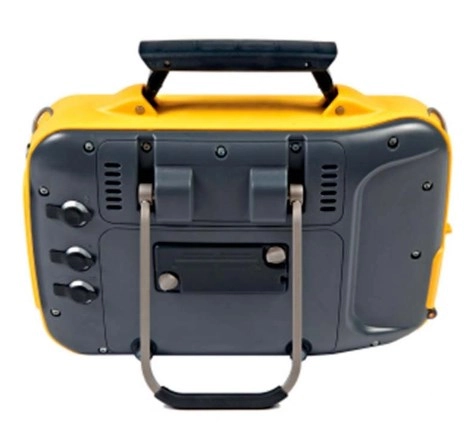

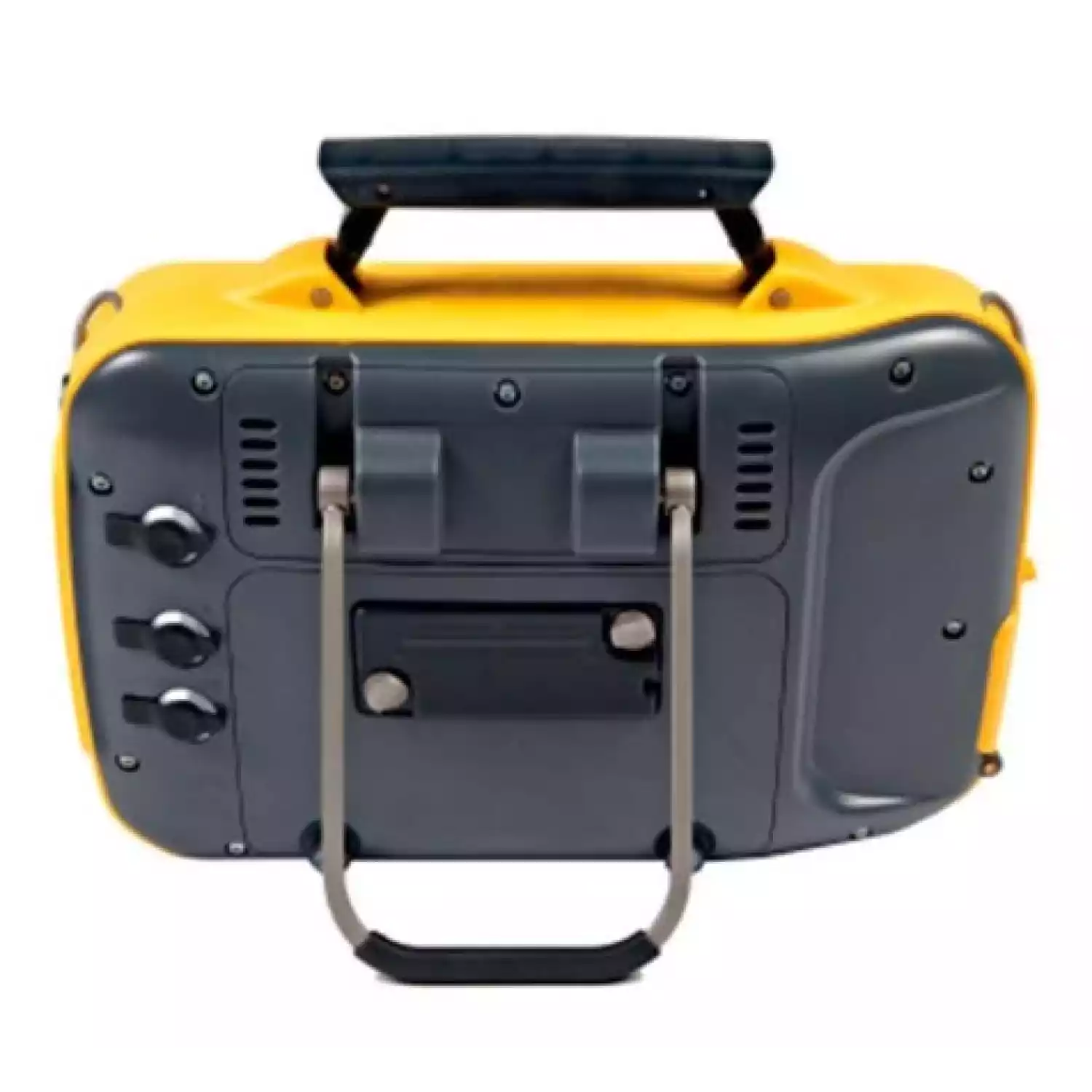

В конструкции ультразвуковых дефектоскопов Harfang Prisma используется жесткое, амортизированное внутреннее шасси, заключенное в противоударный герметичный корпус, который соответствует классу защиты IP66.
Области применения:
Отличительные особенности:
Harfang Prisma UT
Модель Harfang Prisma UT является полнофункциональным ультразвуковым дефектоскопом компании Sonatest. Ультразвуковой дефектоскоп Harfang Prisma UT позволяет использовать управление затуханием для оптимизации подповерхностного разрешения и передачи энергии. Возможности фиксации изображений на экране дефектоскопа в сочетании с возможностью автоматической отчетности, позволяют составлять отчеты, которые могут быть оформлены в соответствии с заказом клиента. Например, содержать информацию о нем, логотипы и т.д. В приборе реализована поддержка таких методов контроля, как DAC, AVG/DGS, TGC и AWS.
Благодаря встроенному ПО, которое улучшает визуализацию разверток B-скан и C-скан, ультразвуковой дефектоскоп Prisma UT позволяет оператору проводить контроль коррозии и композитных материалов в сочетании с полным профилированием.
Harfang Prisma TOFD
Дифракционно-временной метод контроля (TOFD) за последнее десятилетие приобрел большую популярность. Реализация данного метода может быть осуществлена с помощью портативного и мощного ультразвукового дефектоскопа Harfang Prisma TOFD компании Sonatest. Поскольку метод контроля TOFD может выполняться на тонкостенных материалах с толщиной 6 мм (1/4"), ультразвуковой дефектоскоп Harfang Prisma обеспечивает наилучшую частоту дискретизации, до 200 МГц. Это означает, что можно использовать высокочастотные преобразователи, обеспечивающие наиболее точное определение размеров высоты дефекта.
TOFD является универсальной методикой: два независимых канала с генераторами прямоугольных импульсов с амплитудой до 450 В ультразвукового дефектоскопа Harfang Prisma позволяют выполнять контроль толстостенных компонентов в один проход.
УЗ дефектоскоп Harfang Prisma TOFD имеет мощную аппаратную конфигурацию для обеспечения наилучшей производительности в сочетании с такими возможностями встроенного программного обеспечения, как гиперболические курсоры, выпрямление и удаление боковой. Поддерживается отображение секторной развертки, видов сверху, сбоку и с торца, С-сканов.
Технические характеристики ультразвукового дефектоскопа HARFANG PRISMA UT:
|
Генератор |
|
|
Конфигурация |
2 УЗ канала |
|
Режим контроля |
Эхо-импульсный, передача/прием и TOFD |
|
Разъем для преобразователя |
LEMO 1 или BNC |
|
Напряжение возбуждения |
От -100В до -450В (с шагом в 10В) |
|
Генератор |
Регулируемая длительность импульса до 2000 нс (дискретность 2,5 нс) |
|
Частота повторения импульсов |
От 3 Гц до 1500 Гц |
|
Форма импульса |
Отрицательный прямоугольный импульс (с активным фронтом) |
|
Длительность импульса |
Регулируемая: от 30 нс до 2000 нс (дискретность 2,5 нс) |
|
Длительность фронта импульса |
15 нс на нагрузке 50 Ом и 200 В |
|
Выходное сопротивление |
5 Ом |
|
Синхронизация |
Датчик положения или по времени |
|
Диапазон задержки фокусировки |
н/д |
|
Демпфирующий резистор |
На выбор: 50 Ом или 400 Ом |
|
Приемник |
|
|
Усиление |
115 дБ, аналоговое усиление |
|
Максимальное входное напряжение |
25 В |
|
Входное сопротивление |
1 кОм |
|
Диапазон рабочих частот |
От 200 кГц до 22 МГц (-3 дБ) |
|
Аналоговые фильтры |
4 |
|
Цифровые фильтры |
10 |
|
Детектирование |
Полная волна, +/- полуволная, радиосигнал |
|
Обработка сигнала |
Цифровые фильтры, усреднение, сглаживание, контурирование |
|
Диапазон задержки фокусировки |
н/д |
|
Сбор данных |
|
|
Архитектура |
2 канала, частота дискретизации 200 МГц |
|
Разрядность дискретизации |
12-битный АЦП |
|
Измерение амплитуды |
[0% to 100%] или [0% to 150%] высоты экрана |
|
Обработка данных |
16 бит/выборку |
|
Запись данных |
Цифровой формат данных |
|
Размер файла |
До 3 Гб |
|
Частота дискретизации |
50 МГц, 100 МГц, 200 МГц |
|
Количество фокусных законов |
н/д |
|
Тип фокусировки |
н/д |
|
Максимальная длина А-скана |
8192 выборок |
|
Субдискретизация |
От 1:1 до 1:128 |
|
Возбуждение |
По возбуждающему импульсу или стробу/IFT |
|
Синхронизация триггера |
Датчик или внутренняя |
|
Сканирование и виды |
|
|
Поддерживаемые виды сканирования |
А-скан и TOFD |
|
Количество сканов на экране |
До 2 |
|
Виды |
А, В, С-сканы |
|
Цветовые схемы |
10 |
|
Количество разметок |
12 (до 6 видов на разметку) |
|
Курсоры |
|
|
Типы курсоров |
Декартовые, гиперболические (TOFD) |
|
Измерения |
Длина пути, глубина, расстояние по Х, АРК, AWS, АРД |
|
АРК и ВРЧ |
|
|
Количество точек АРК |
16 |
|
АРК |
1 кривая с 3 sub DAC |
|
Количество точек ВРЧ |
16 |
|
Диапазон усиления |
60 дБ |
|
Максимальная крутизна |
60 дБ/мкс |
|
Стробы |
|
|
Стробы А-скана |
4 строба на А-скан |
|
Срабатывание строба |
По фронту/по пику |
|
S / L-скан |
н/д |
|
Световая индикация |
1 светодиод (синхронизирован со всеми стробами и кривыми АРК) |
|
Измерения (А-скан) |
По пику и фронту (от высоты экрана, дБ, глубина, расстояние по лучу, расстояние по Х), между 2-мя эхо-сигналами |
|
Интерфейс и протоколирование |
|
|
Служба помощи |
Описание активного параметра и советы по оптимизации |
|
Проверка конфигурации |
Служба динамической справки и подбора значений параметров |
|
Мастера настройки |
Конфигурирование, скорость звука, ноль, задержка, чувствительность, ВРЧ, АРК, АРД, активация элемента, датчик |
|
Языки меню |
Английский, немецкий, французский, испанский, русский, китайский |
|
Генерирование отчетов |
PDF - файл (развертка, настройки, измерения и др.), скриншоты PNG, логотип клиента |
|
PDF Reader |
Позволяет просматривать любой загруженный файл PDF |
|
Интерфейсы ввода/вывода |
|
|
Датчик |
1- или 2-осевой датчик положения |
|
Цифровые входы |
2 входные линии (5В ТТЛ) |
|
Цифровые выходы |
2 выходные линии (5В ТТЛ, 20 мА) для внешней сигнализации или управления |
|
Аналоговые выходы |
2 выходные аналоговые линии (0-2В) |
|
Выход питания |
5 В, 350 мА, ограничение по току |
|
Корпус |
|
|
Размеры (ВхШхГ) |
205мм х 300мм х 90мм |
|
Масса |
3,5 кг (вместе с батареей) |
|
Размер дисплея |
8,4 дюймов (диагональ) |
|
Разрешение дисплея |
800 х 600 |
|
Количество цветов дисплея |
260к (65535 цветов для палитры сигнала) |
|
Тип дисплея |
TFT LCD, 450 Кд/м2, коэффициент отражения 2% |
|
Порты USB |
3 порта USB |
|
Ethernet |
100 Мбит/с |
|
Питание |
|
|
Тип батареи |
Интеллектуальный аккумулятор Li-ion |
|
Количество батарей |
1 |
|
Режим питания |
От батареи и от внешнего источника питания |
|
Замена батарей |
Вручную, без дополнительных инструментов |
|
Зарядка батарей |
Зарядка в приборе (во вкл. или выкл. состоянии), во внешнем зарядном устройстве (EN16392) |
|
Срок службы батарей |
7 часов в режиме UT, 6 часов в режиме PA |
|
Условия работы |
|
|
Класс защиты |
IP66 |
|
Рабочая температура |
От -10°C до 45°C (от 14°F до 113°F) |
|
Температура хранения |
От -25°C до 60°C (от 13°F до 140°F)
|
Комплект поставки (УЗ дефектоскоп Harfang Prisma UT):
Опции UT
TOFD
* датчик для UT является стандартной опцией
* IFT для UT является стандартной опцией
