Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: А1212

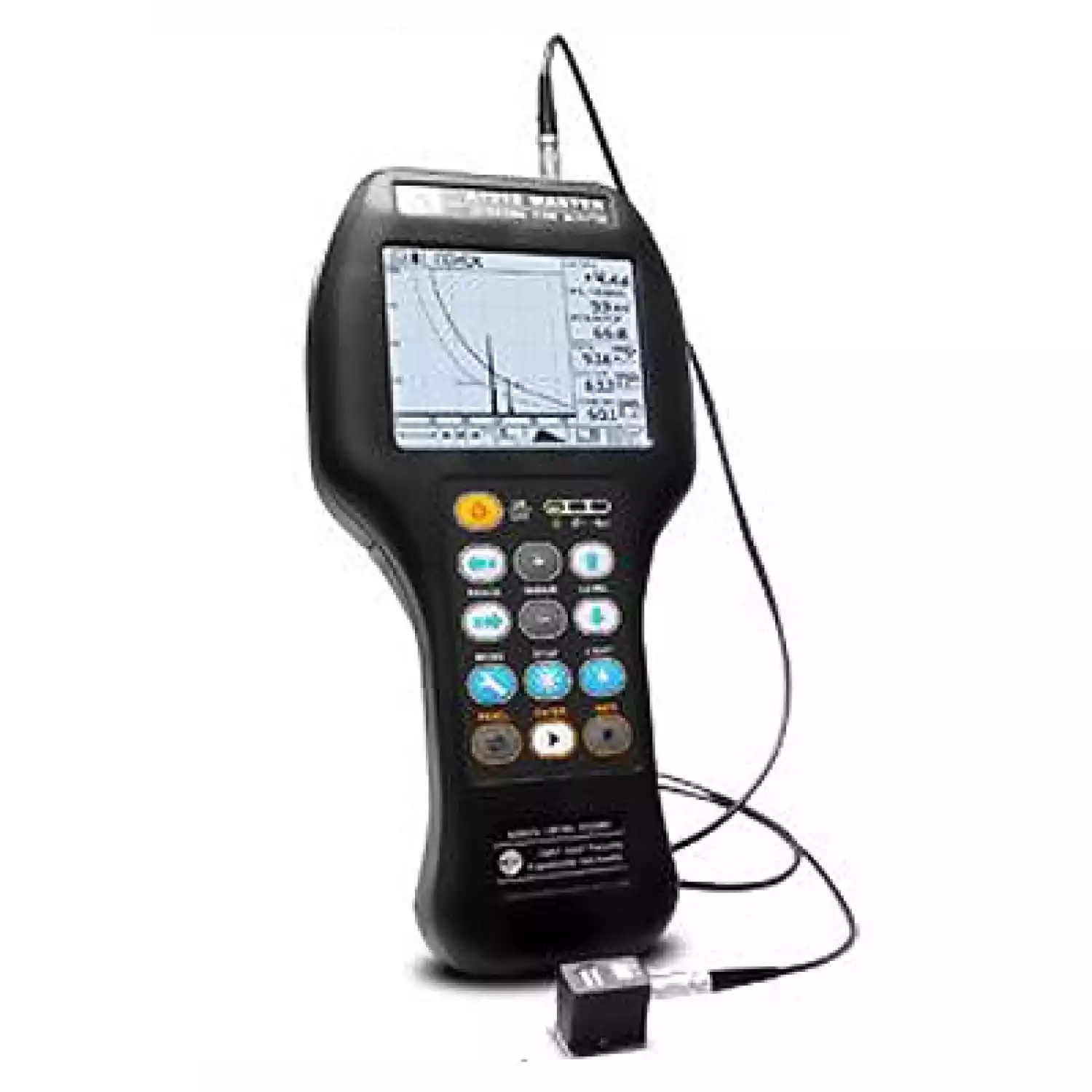

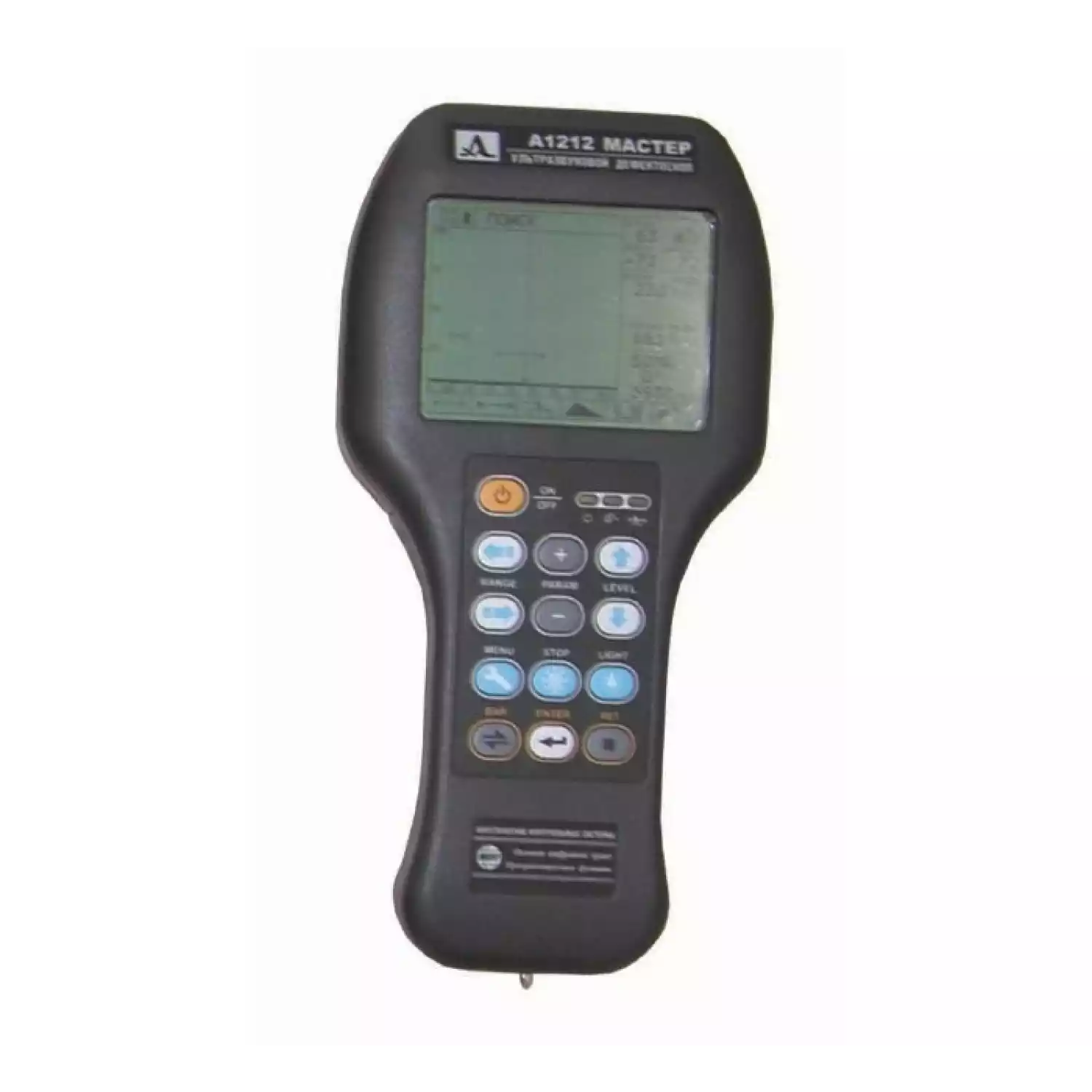

Модель: А1212 МАСТЕР ПРОФИ
Описание: Ультразвуковой прибор для поиска дефектов в металлах, пластмассах и других однородных материаллах
Сертификаты на ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ:
- Сертификат Госстандарта Российской Федерации. Дефектоскоп А1212 МАСТЕР ПРОФИ внесен в Государственный реестр средств измерений РФ.
Гарантия на ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ: 18 месяцев.
Компактный дефектоскоп А1212 МАСТЕР ПРОФИ - полностью цифровой, малогабаритный ультразвуковой дефектоскоп общего назначения. Обеспечивает реализацию типовых и специализированных методик ультразвукового контроля, высокую производительность и точность измерений.
Назначение ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:

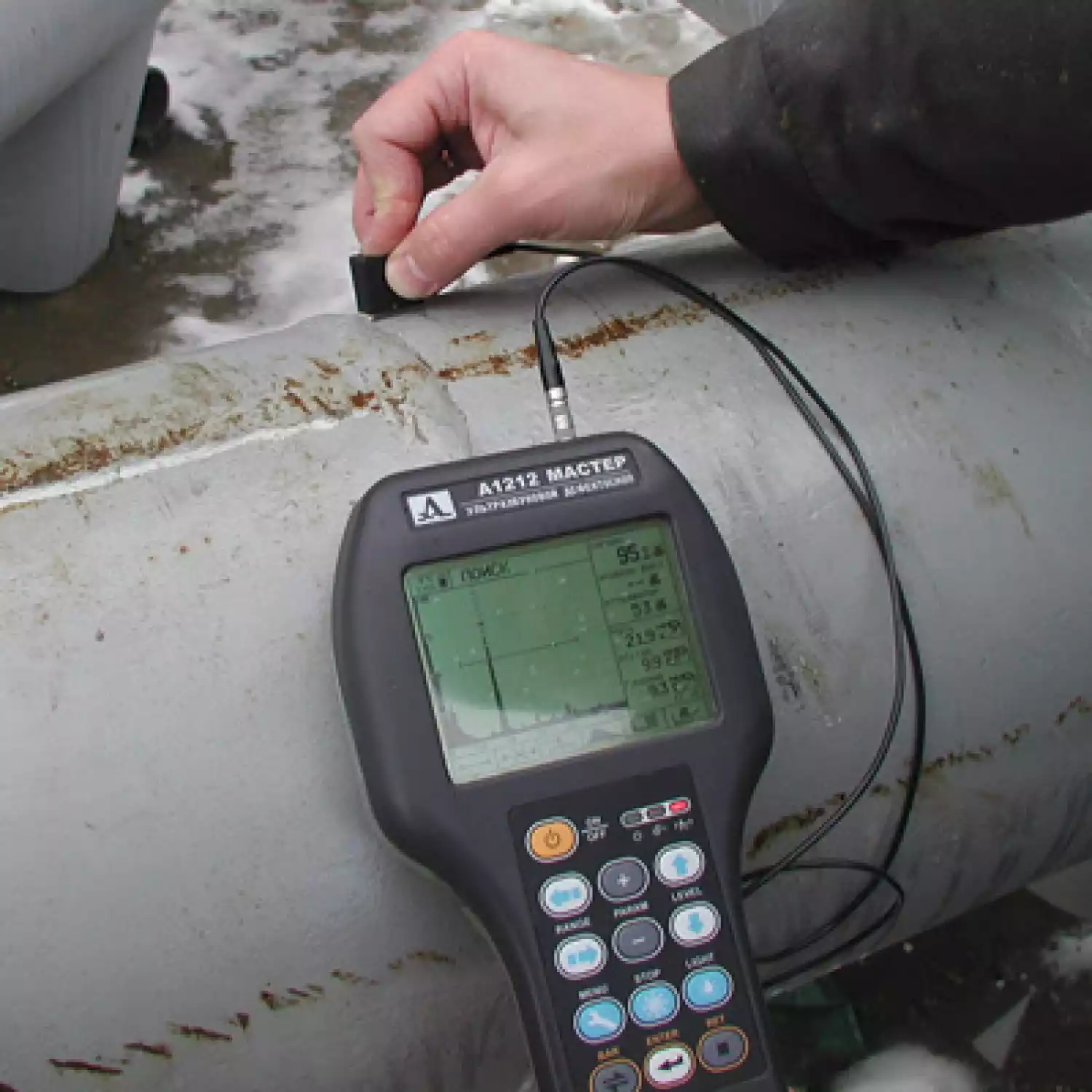

- контроль сварных швов
- поиск мест коррозии, трещин, внутренних расслоений и других дефектов
- определение координат и оценка параметров дефектов типа нарушений сплошности и однородности материала в изделиях из металлов и пластмасс
- измерение толщины изделия
Отличительные особенности ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:
- небольшой вес и габариты прибора позволяют работать с дефектоскопом в сложных и стесненных условиях, а также делают его удобным при поездках и командировках
- самый легкий дефектоскоп - вес 650 грамм вместе с аккумулятором
- максимальное время непрерывной работы - 15 часов
- эргономичный корпус из ударопрочного пластика - прибор удобно держать одной рукой
- жидкокристаллический дисплей с высоким разрешением (320*240 точек) с подсветкой и подогревом, что позволяет работать в диапазоне -20°С до +50°С
- полностью цифровой тракт
- интуитивный интерфейс настройки и работы с прибором
- ударопрочный корпус, степень защиты по IP65
- большая библиотека настроек (100 конфигураций)
- энергонезависимая память на 500 изображений экрана (развертки типа А с соответствующими параметрами)
- традиционная развертка типа А с возможностью отображения сигналов как в детектированном виде, так и в недетектированном виде (радиосигнал)
- запоминание на экране огибающей максимумов сигнала
- автоматическое определение уровня сигнала и координат дефекта при работе с АСД (два временных строба)
- возможность ручного измерения уровня и координат принятых сигналов с помощью экранного курсора
- программируемая форма зондирующего импульса
- регулируемая частота посылки зондирующих импульсов (до 200 Гц)
- построение функции ВРЧ по свободному закону (32-х точечная интерполяция)
- встроенные АРД-диаграммы для совмещенных преобразователей с автоматическим расчетом эквивалентной площади дефектов
- дополнительные режимы: "стоп - кадр", "электронная временная лупа"
- построение развертки типа В
- наличие режима толщиномера
- связь с компьютером по высокоскоростному USB-порту
- совместимость с широким спектром преобразователей различных производителей
Возможности ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:
Дефектоскоп А1212 МАСТЕР ПРОФИ имеет полностью цифровой тракт, поэтому он имеет ряд отличительных функций, присущих только приборам данного типа.
АРД-диаграммы для совмещенных преобразователей позволяют оператору видеть на экране две кривые, которые соответствуют браковочному и поисковому/контрольному уровню контроля. Автоматически производится расчет эквивалентной площади отражателя. Данная функция позволяет оператору отказаться от ручных расчетов эквивалентной площади дефектов и на порядок повысить производительность контроля.
Цифровая ВРЧ обеспечивает регулировку уровня сигнала по произвольной функции, задаваемой 32 узловыми точками. Удаление, установка и изменение узловых точек производится весьма просто в специальном режиме редактирования ВРЧ, при этом можно оперативно наблюдать влияние изменений на эхо сигнал. Это позволяет быстро и точно настраивать ВРЧ даже неопытному дефектоскописту.
Сигнал типа RF (радиосигнал) - возможность представления сигнала в недетектированном виде в реальном масштабе времени, что позволяет подробно изучить фазы сигналов, производить контроль на фоне больших структурных помех и разделять сигналы от близкорасположенных отражателей.
Интуитивный интерфейс
- Быстрый доступ к функциям управления
В любом режиме работы дефектоскопа в нижней части экрана находиться ассоциативное меню пиктограмм, благодаря которому пользователь получает быстрый доступ к изменению настроек и функций. Пояснительные рисунки рядом с параметрами, названия и схематические обозначения клавиш позволяю быстро освоить работу с дефектоскопом.
- Большая библиотека конфигураций (100 вариантов)
Настройку под различные ситуации и объекты контроля можно осуществлять в условиях лаборатории, а на объекте просто выбирать из меню нужную конфигурацию с соответствующим именем. Все настройки сохраняются при выключении прибора и хранении его без батареи питания.
- Энергонезависимая память на 500 изображений экрана с параметрами контроля
- Отображение сигнала в верхней части экрана в режиме Меню
Наблюдая сигнал и его параметры, можно оперативно подстраивать параметры контроля.
- Полуавтоматическая процедура корректировки угла ввода и задержки в призме наклонного преобразователя вследствие его износа
- Работа с внешним компьютером
Связь с внешним компьютером осуществляется через высокоскоростной USB-порт. Программное обеспечение ADM 3, поставляемое с прибором в базовой комплектации, позволяет реализовывать следующие возможности:
- составлять разные формы протоколов о работе, редактировать, сохранять, и распечатывать их.
- настраивать конфигурации контроля в режиме on-line на персональном компьютере и загружать их в прибор.
- работать на компьютере в режиме on-line дефектоскопа, использовать компьютер в качестве демонстрационного дефектоскопа.
Технические характеристики ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:
Параметр | Значение |
Максимальная толщина объекта контроля (по стали) | 3500 мм |
Рабочие частоты | 0,5÷15,0 МГц |
Динамический диапазон дефектоскопа не менее | 100 дБ |
Диапазон изменений интервалов времени дефектоскопа | 1÷1200 мкс |
Диапазон настроек скорости ультразвука | 1000÷15000 м/с |
Полоса частот приемного тракта | 0,14÷21 МГц |
Диапазон перестройки аттенюатора | 0÷90 дБ |
Динамический диапазон ВРЧ не менее | 30 дБ |
Параметры зондирующего импульса: | |
- число периодов | 0,5÷5 |
- амплитуда (половина размаха) | 20, 100, 200 В |
- длительности фронтов не более | 20 нс |
- частота повторения зондирующих импульсов | 5÷200 Гц |
Тип дисплея | жидкокристаллический |
Количество точек экрана | 320 х 240 |
Размеры отображающего поля экрана | 77 х 58 мм |
Питание (встроенная аккумуляторная батарея) | 7,2 В |
Время непрерывной работы (с подсветкой, с подогревом) | 15 ч (12 ч, 2 ч) |
Диапазон рабочих температур | от -20°С до +50°С |
Габаритные размеры | 245 х 120 х 40 мм |
Масса электронного блока | 650 г |
Базовый комплект поставки ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ:
- А1212 МАСТЕР ПРОФИ - электронный блок дефектоскопа с аккумуляторным питанием
- Кабель LEMO-LEMO двойной 1,2 м
- Кабель LEMO-LEMO одинарный 1,2 м
- Преобразователь D1762 5.0D12 (П112-5,0-12/2-LL017) дефектоскопический
- Преобразователь S3568 2.5D10 (П111-2,5-10; дефектоскопический)
- Преобразователь S5182 2.5A65
- Преобразователь S5096 5.0A70
- Чехол для А1212 МАСТЕР
- Зарядное устройство с контроллером питания
- Сетевой адаптер с кабелем
- Кабель связи по USB
- ADM 3 - программа для работы дефектоскопа с ПК
- Мягкий кейс для А1212 МАСТЕР
- Стандартный образец V2
Ультразвуковой дефектоскоп А1212 МАСТЕР ПРОФИ совместим с преобразователями:
- Наклонные преобразователи
- Раздельно-совмещенные преобразователи
- Совмещенные преобразователи
Программное обеспечение для ультразвукового дефектоскопа А1212 МАСТЕР ПРОФИ: ADM 3
