Тип оборудования: Дефектоскоп ультразвуковой, дефектоскоп, дефектоскоп с фазированными решетками
Производитель: Sonatest Ltd., Великобритания
Серия дефектоскопов: RapidScan
Модели дефектоскопа: RapidScan 3D
Описание: Ультразвуковая система на фазированных решетках для поиска дефектов в металлах, пластмассах и других однородных материалах
Гарантия на ультразвуковой дефектоскоп RapidScan 3D: 12 месяцев.
Новым этапом развития дефектоскопов серии Rapidscan стала уникальная система Rapidscan 3D позволяющая производить быстрый и точный контроль изделий из металлов и композитных материалов, представляя результаты в виде трехмерной модели контролируемого объекта с отображением его внутренней структуры. Скорость контроля и простота использования является революционной для традиционных подходов к ультразвуковому контролю. Необходимо отметить, что дефектоскоп Rapidscan 3D обладает всеми возможностями дефектоскопа Rapidscan 2 и так же может быть использован как простой линейный сканер.

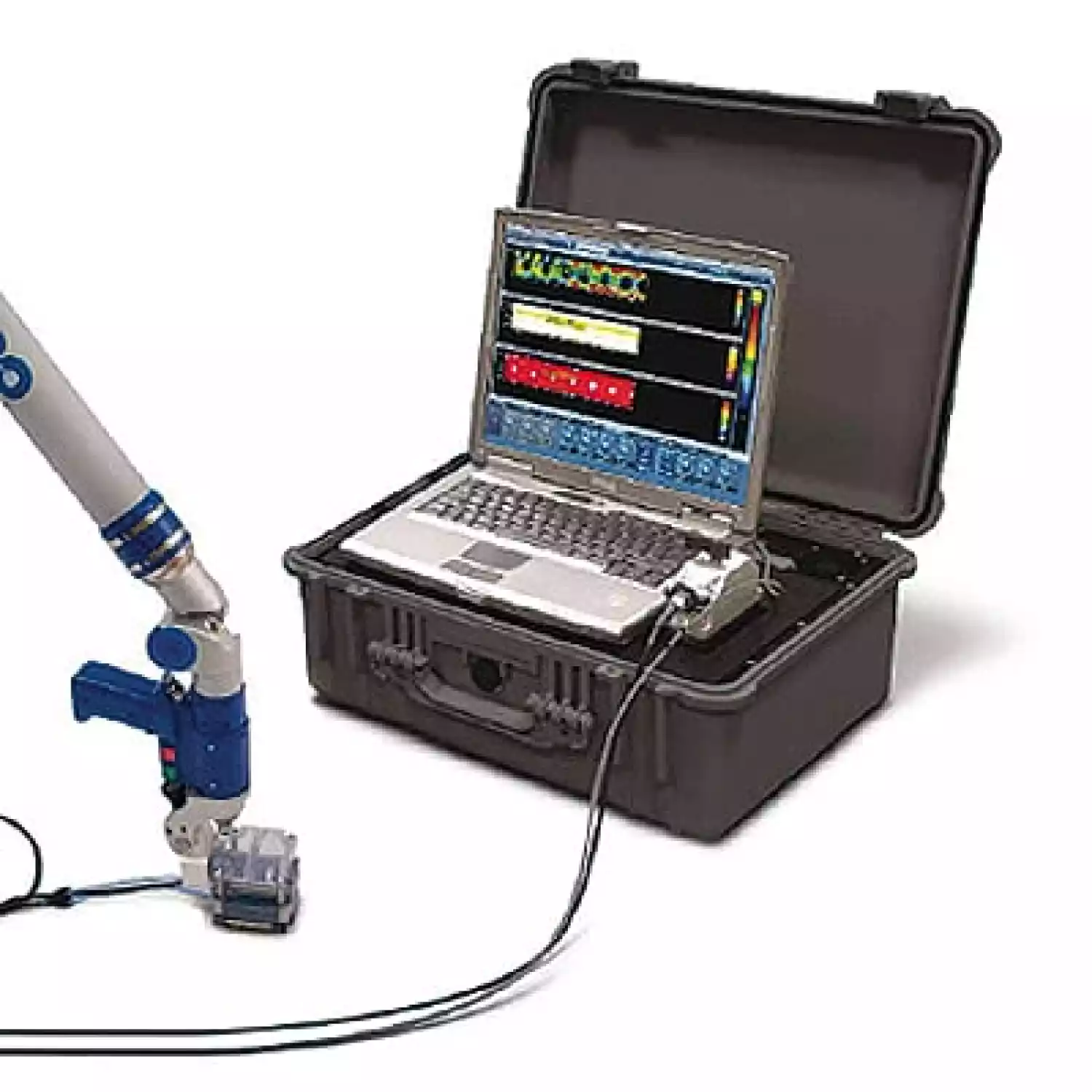

Дефектоскоп RapidScan 3D включает в себя модуль, содержащий мощный процессор и патентованное ультразвуковое оборудование, стандартный портативный компьютер, специализированное программное обеспечение, трехмерный координатор положения, устройство дистанционного управления и уникальный преобразователь на фазированной решетке. Преобразователи могут быть сконструированы в соответствии с требованиями Заказчика, отражающими размер фазированной решетки, количество элементов и частоту (1-15 МГц).
Принцип действия дефектоскопа RapidScan 3D
С целью обеспечения широкой полосы и высокой скорости сканирования в RapidScan 3D используется линейная ультразвуковая фазированная решетка. Электроника задает перемещение ультразвукового пучка вдоль решетки с частотой следования импульсов до 100 кГц. Таким образом, обеспечивается высокоскоростное сканирование объекта контроля. Высокоскоростная посылка импульсов совместно с быстрым сохранением данных контроля обеспечивают выполнение 200 линейных сканов в секунду, позволяя быстро перемещать фазированную решетку (со скоростью до 200 мм/сек) по поверхности объекта контроля с. Испытания, проведенные на изделиях для авиакосмической промышленности, показали, что сканирование области 1 м2 с высоким разрешением (0.8 мм x 0.8 мм), может быть осуществлено менее чем за 2 минуты. Предоставление результатов контроля в виде трехмерной модели осуществляется благодаря высокоточному трехмерному координатору положения обладающему семью степенями свободы.
Общие
- Напряжение источника питания: универсальный источник питания (110-240 В)
- Габаритные размеры (Ш × Г × В): 520 × 375 × 210 мм
- Масса: 15 кг
Блок электронной обработки
Генератор зондирующих импульсов
- Тип волны: отрицательная прямоугольная
- Амплитуда генератора: -70 В
- Длительность импульса: 25-250 нс, с возможностью регулировки с шагом 0,5 нс
- Макс. частота следования импульсов: 100 кГц
- Число активных каналов: 32
- Макс. число каналов: 128
Приёмник
- Ширина полосы пропускания системы: 1-22 МГц
- Величина усиления: 80 дБ
- ВРЧ: количество точек: 16
- Разрешение по амплитуде: 0,3 дБ
- Разрешение таймера: 10 нс
- Суммарная поправка: 80 дБ
- Крутизна фронта импульса: 0-40 дБ/мкс
Блок цифровой обработки сигнала
- Сбор данных: процессор цифровой обработки сигналов на основе вентильной матрицы с эксплуатационным программированием
- Частота: 100 МГц
- Динамический диапазон: 12 бит
- Память: 4 Мвыборки
- Детектирование и контроль стробов в реальном времени
Прикладное программное обеспечение
- Одновременное получение сканов A, B, C в реальном времени
- Одновременное получение нескольких C-сканов
- Функция построения карт больших площадей
- Мощная функция постобработки данных использующая полную волновую форму сигнала
- Детектирование: радиосигнал, полная волна, полуволна, положительная полуволна, отрицательная полуволна
- Высокоскоростное представление данных B-скана (>200 Гц стандартно)
- До 6 стробов с детектированием пиков нескольких эхосигналов, сигнализацией и измерением
- Программные средства для оценки и анализа данных: инструменты Линия, Прямоугольник, Окружность, Эллипс, Многоугольник
- Анализ гистограмм: минимальное, максимальное, среднее значения, среднее квадратическое отклонение
- Интерфейс пользователя с полностью настраиваемой цветовой палитрой
- Скорость сканирования: 200 мм/с (64 элемента, 2 строба, 1 000 точек A-скана, точность 0,8 мм)
- Размер файла данных до 2 Гб
Интерфейс пользователя
- Процессор: Intel Core 2 Duo
- Операционная система: Windows XP/2000
- Ввод данных пользователем: стандартная клавиатура с раскладкой на заказанном языке
- Дисплей: 15,4 дюйма широкоформатный TFT 1680 × 1050 точек
- Накопитель на жёстких дисках: 120 Гб
- Интерфейсы: 10/100 baseT Ethernet, USB, Wi-Fi, Bluetooth,
- DVD+/-R RW
- Память: 2 Гб
- Дополнительные возможности ввода данных пользователем: головной дисплей, беспроводной оптический манипулятор типа «мышь»
Трехмерный координатор положения
- Точность координатного перемещения (оси X, Y и Z): <0,1 мм
- Число осей: 7
- Скорость сканирования: 180 мм/с с шагом 1 мм
- Масса 9,3-10,2 кг в зависимости от модели
- Методика поверки соответствует требованиям стандарта B89.4.22
- Условия эксплуатации 10°C до 40°C (влажность воздуха 0-95% без конденсации паров)
- Интерфейс USB
Преобразователь
- Конструктивное исполнение: роликовый или скользящий
- Центральная частота: 2, 5, 10 МГц
- Полоса пропускания: >60% (-6 дБ)
- Расстояние между элементами: 0,8 мм*
- Ширина активной матрицы: 50 мм*
- Количество элементов: 64*
- Апертура: поддерживается формирование 8, 16, 24 и 32 ультразвуковых пучков
- Макс. длина кабеля: 10 м, частота 5 МГц
- Тип разъёма: 260-штырьковый типа «Cannon» с нулевым усилием сочленения
*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
