Программно-аппаратный комплекс USStudio-2 для паспортизации ПЭП

Тип оборудования: программно-аппаратный комплекс

Производитель комплексов: Россия

Серия: USStudio (Ultrasonic Studio)

Модель: USStudio-2

Описание: аппаратно-программный комплекс для измерения параметров ПЭП

Гарантия на комплекс USStudio-2: 12 месяцев.

Сертификаты на комплекс программно-аппаратный USStudio-2:

• Сертификат Реестра средств измерений Госстандарта РФ.

Назначение комплекса USStudio-2:

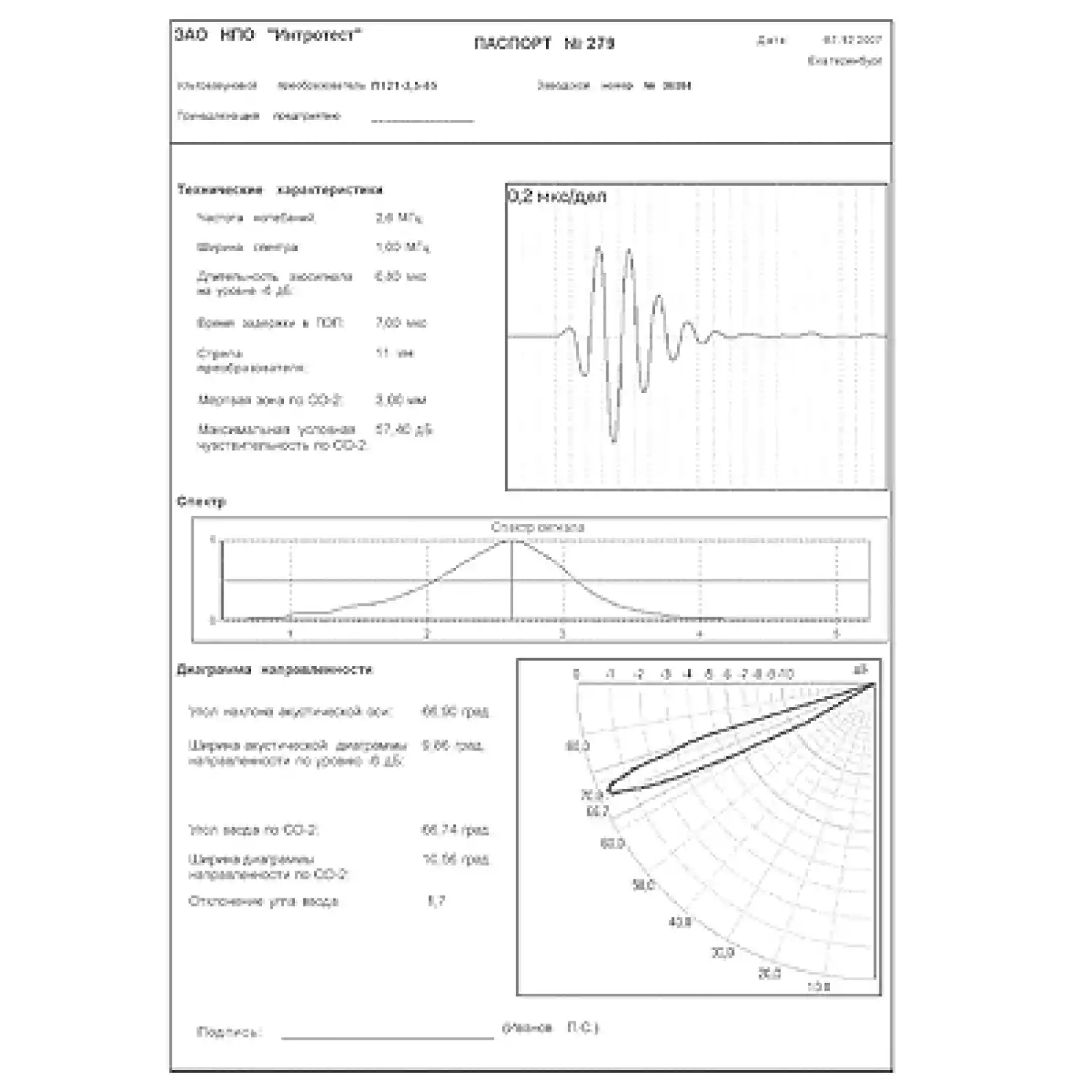

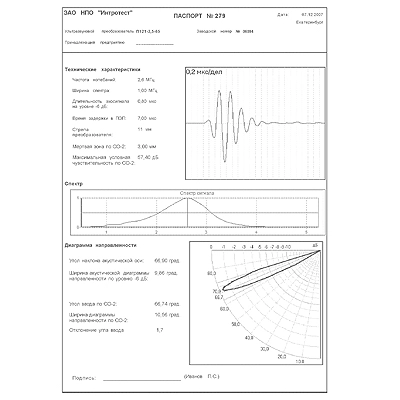

Программно-аппаратный комплекс Ultrasonic Studio (USStudio) - это программно-аппаратный комплекс, предназначенный для измерения параметров пьезоэлектрических преобразователей (ПЭП), формирования паспорта ПЭП и работы с базой данных паспортов. Данный комплекс обладает широкими возможностями при работе с паспортами. Помимо стандартных функций, таких как просмотр, печать, поиск, сортировка и редактирование паспорта, реализованы дополнительные функции, такие как: автоматизация процесса проведения поверки, гибкое управление разделами паспорта, а также возможность создания паспорта на основе имеющегося.

Комплекс позволяет измерять и рассчитывать следующие параметры:

• для прямых ПЭП (контактных, иммерсионных, щелевых, совмещенных, раздельно-совмещенных) - спектр эхо-сигнала на СО, частоту максимума спектра, ширину спектра;
• для наклонных ПЭП (контактных, щелевых, совмещенных, раздельно-совмещенных) - спектр эхо-сигнала на СО, частоту максимума спектра, ширину спектра, акустическую задержку; диаграмму направленности, угол ввода, ширину диаграммы направленности, условную чувствительность;
• диапазон частот - 1 - 15 МГц.

Состав комплекса USStudio-2:

• ультразвуковая измерительная плата;
• программа USStudio.

Ультразвуковая плата устанавливается в слот компьютера. После установки ПО, которое может работать в среде Windows 2000, XP комплекс готов к работе.

Комплектация комплексов для паспортизации ПЭП

Комплект поставки №1:

• Электронный блок;
• Координатное устройство;
• Программа USStudio.

Комплект поставки №2:

• Электронный блок;
• Координатное устройство;
• Программа USStudio;
• Стандартные образцы СО-2, СО-3;
• СОП 5, 6, 7, 8.

Комплект поставки №3:

• Электронный блок;
• Координатное устройство;
• Программа USStudio;
• Стандартные образцы СО-2, СО-3;
• СОП 5, 6, 7, 8;
• Настольная иммерсионная ванна.

*Технические характеристики и комплект поставки прибора могут быть изменены производителем без предварительного уведомления.
