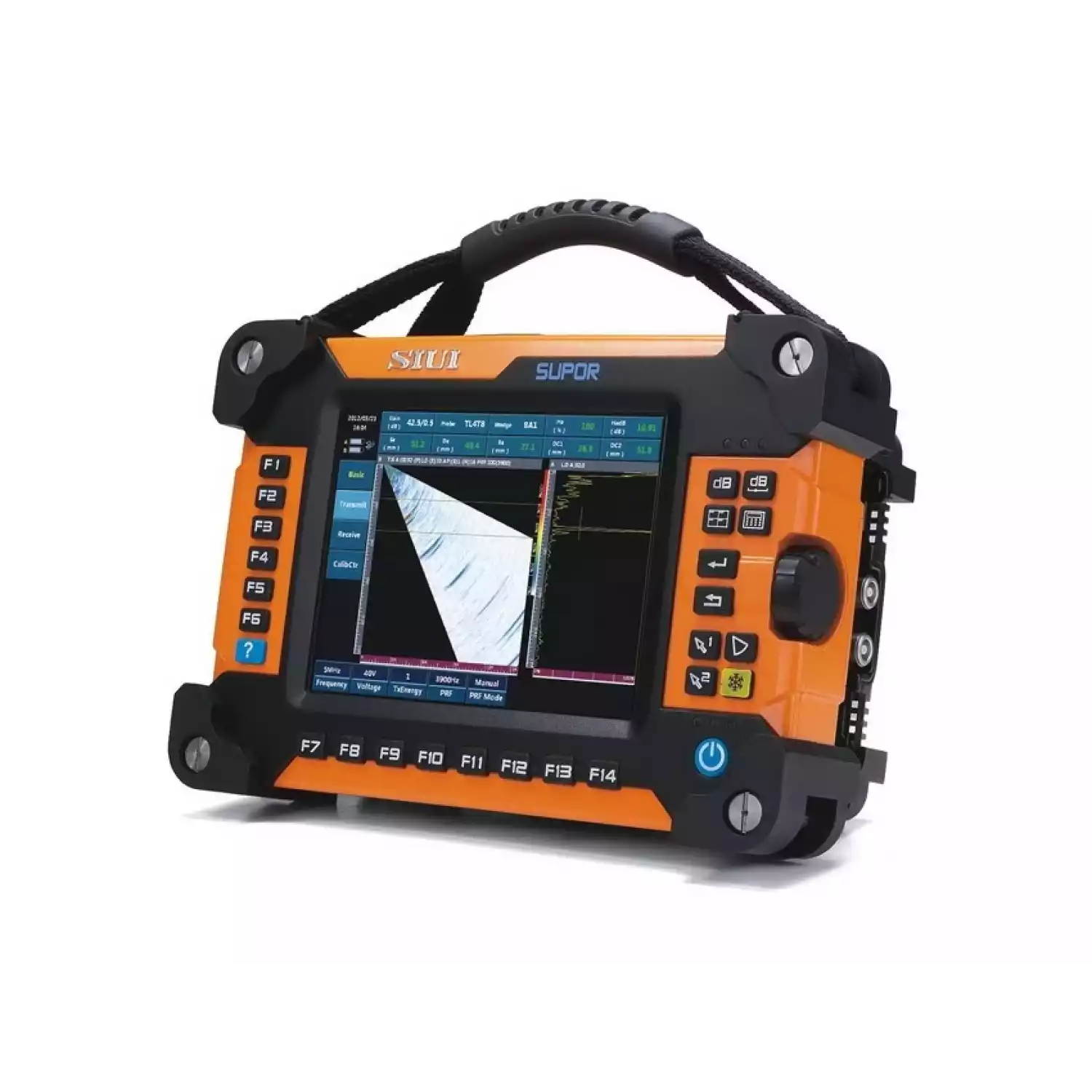

Ультразвуковой дефектоскоп CTS-SUPOR - SIUI

Ультразвуковой дефектоскоп CTS-SUPOR (Фазированные решетки, TOFD) - ультразвуковой дефектоскоп, с фазированной решеткой, реализацией TOFD метода, клаcсический метод.
Цена по запросу

Описание Ультразвуковой дефектоскоп CTS-SUPOR

Тип оборудования: Ультразвуковой дефектоскоп

Производитель: SIUI

Серия: CTS

Модель: CTS-SUPOR

Описание: Прибор для дефектоскопии

Гарантия на ультразвуковой дефектоскоп CTS-SUPOR: 12 мес.

Назначение прибора:

Ультразвуковой дефектоскоп CTS-SUPOR (Фазированные решетки, TOFD) - ультразвуковой дефектоскоп, с фазированной решеткой, реализацией TOFD метода, классический метод.

Ультразвуковой Дефектоскоп CTS-SUPOR совмещает возможность использования фазированных решеток и дифракционно - временного (TOFD) метода контроля.

SUPOR - это оптимальное распределение задач инспекции, простота в эксплуатации и устранение ограничений, связанных с радиографией.

Область применения:

Система SUPOR призвана упростить ультразвуковую дефектоскопию, повысить ее доступность и обеспечить соответствие международным нормам и стандартам. Все это становится возможным благодаря следующим факторам:

  • Оптимизация распределения нагрузки специалистов при проведении инспекций
  • Повышение производительности
  • Устранение ограничений, существующих при радиографическом контроле сварных швов
  • Упрощение ультразвукого контроля сварных швов Система SUPOR специально предназначена для следующих целей:
    • Инспекции при строительстве объектов энергетической промышленности
    • Технический контроль перед вводом в эксплуатацию и в процессе эксплуатации
    • Инспекции труб из углеродистой стали
    • Инспекции кольцевых сварных швов
    • Инспекции при одностороннем или двухстороннем доступе в зависимости от геометрических ограничений

Технические характеристики SUPOR:



TOFD/традиционный

Фазированная решетка

Диапазон частот

0.5-25 МГц

1-10 МГц

Частота дискретизации

200 МГц

50 МГц

Разъем для подключения преобразователя

Четыре разъема Lemo 00

Один разъем 128-элементного датчика, функция авто определения датчика.

Передатчик импульсов

PRF

100-2000 МГц

100-8000 МГц

Напряжение

Max.500V с шагом 50V

0-110V с шагом 2V

Ширина импульсов

10-600ns

10-500ns с шагом 20ns

Демпфирование

4 уровня

-

Задержка

-

0-20μs, с разрешением 5ns

Фокусировка

-

Фокусировка луча

Приемник

Усиление

0-110dB, с шагом 0.5/1/2/6/12

0-80dB, с шагом 0.1/0.5/1/2/6/12

Диапазон частот

0.5-25 МГц

1-10 МГц

Форма сигнала

Позитив, негатив, полный, радиосигнал

полный

Задержка

-

0-20 μs, с разрешением 2.5ns

Фокусировка

-

200МГц аппаратная динамическая фокусировка

Фильтр

16 уровней

Автоматическая фильтрация.

Отсечка

0-80%

-

Сканирование

Виды сканов

A скан/TOFD

A/B/C/D скан

Редактирование скана

Доступно

Доступно

Сканер

Временное/Энкодер

Временное/Энкодер

Длина сканирования

Max.20 метров

Max.5 метров

Количество линий сканирования

-

Max.5 линий

Угловое сканирование

-

-89°-+89

Количество каналов

2

32

Калибровка

Диапазон

5-1500мм

0-1000 мм

Скорость

1000-10 000м/с

1000-10 000м/с

Задержка дисплея

-10-10 000 мм

0-1000 мм

Калибровка нуля

0-200 μs

-

Авто калибровка

Скорость, калибровка нуля ПЭП

-

Ручная калибровка

Скорость, калибровка нуля ПЭП

Скорость, задержка, чувствительность, ВРЧ

Усиление

Измерение

Два строба: Измерение амплитуды, измерение расстояния между двумя сигналами.

Два строба: Измерение амплитуды, измерение расстояния между двумя сигналами.

Усиление

Весь диапазон

Порог усиления

10-90%

Измерение

Функции кривых

DAC/AVG

-

Другие функции

Заморозка A-скана, авто калибровка, измерение углов, запоминание пика сигнала, AWS D1.1/D1.5, USB интерфейс

-

Сигнализация

Световая и звуковая сигнализация

-

Отображение измерения

Отображение до 8 параметров.

Detection specification

Горизонтальная линеаризация

≤0.5%

-

Вертикальная линеаризация

≤3%

-

Точность аттенюатора

12±1dB

-

Динамический диапазон

≥36 dB

-

Преобразователи







ПЭП

Частота (МГц)

Размер элемента(мм)

Наименование

Частота (МГц)

2/2.5/3.5

D10

TL5F64

5.0

4/5

D6

TL5F64

5.0

7.5/10

D3

TL4T8

4.0





TL2T8

2.5





TL5F16

5.0





TL2F16

2.5

Сканирующее устройство

Наименование

TSB-1-P05/TSB-2-P05

PAS-PO5

Шаг энкодера

0.5 мм

0.5 мм

Метод перемещения

Ручное с подмагничиванием

Ручное с подмагничиванием

Количество каналов

1 или 2

-
