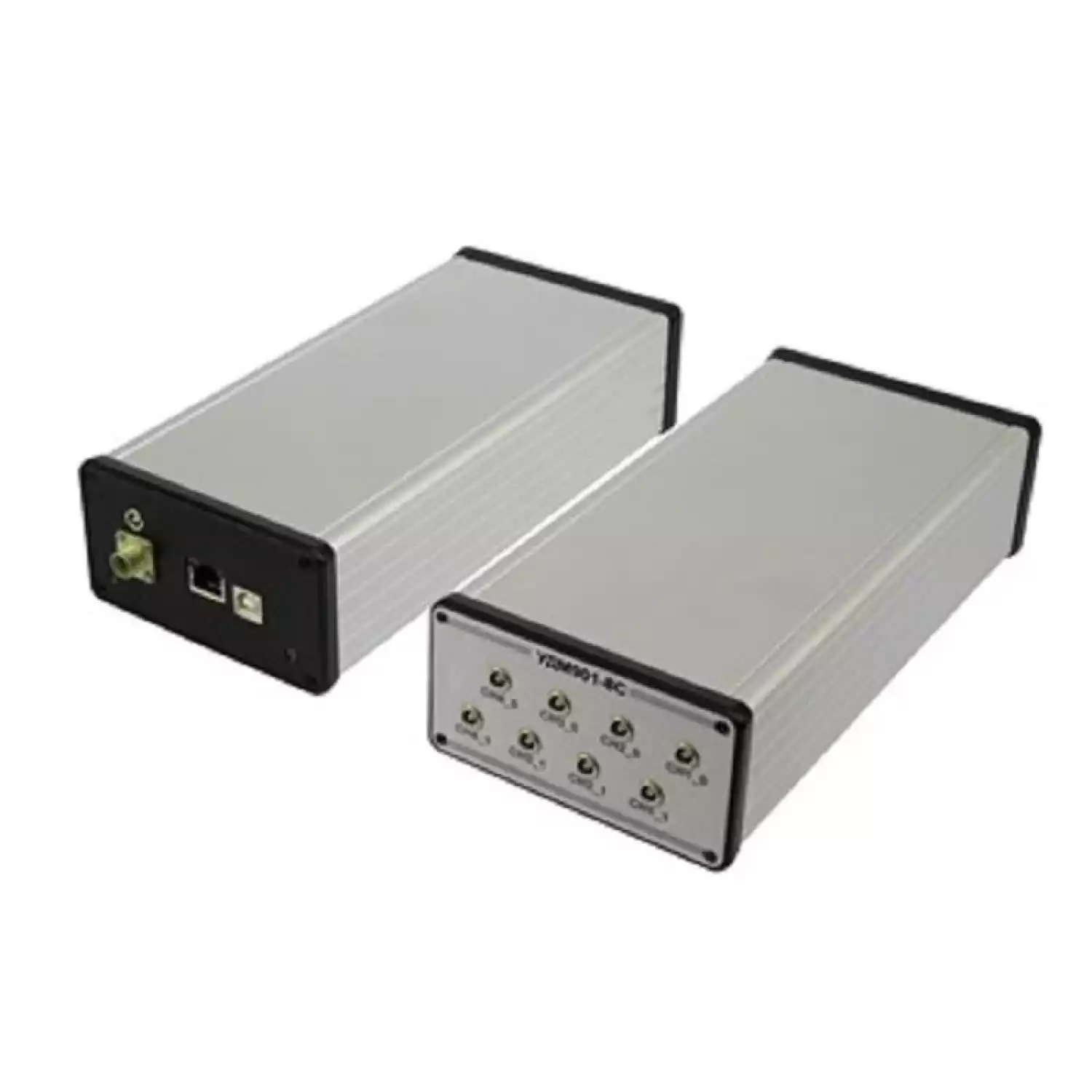

Ультразвуковой модуль УДМ901

Тип оборудования: Дефектоскоп ультразвуковой, ультразвуковой модуль

Производитель: Физприбор

Серия: УДМ

Модель: УДМ901

Описание: Ультразвуковой прибор для поиска дефектов

Гарантия на ультразвуковой модуль УДМ901: 3 года

Ультразвуковой модуль УДМ901 предназначен для работы в составе автоматизированных ультразвуковых систем различного назначения от портативных сканеров до больших стационарных установок неразрушающего контроля.

УДМ901 представляет собой малогабаритный высокопроизводительный электронный модуль, в котором реализована многоканальная ультразвуковая система с функциями возбуждения пьезопреобразователей, приема и цифровой обработки ультразвуковых сигналов, а также передачи их по каналам связи (Ethernet и USB) в вычислительную систему (ПК).

Область применения:

УДМ901 используется для работы в составе автоматизированных ультразвуковых систем различного назначения от портативных сканеров до больших стационарных установок неразрушающего контроля. Модуль УДМ901 разрабатывается в различных вариантах в зависимости от области применения и сложности решаемых задач ультразвукового контроля:

Количество УЗ каналов: 2, 4 или 8
Подключение разъемов: совмещенное или раздельное подключение ГЗИ и приемников;
Тип корпуса: IP54 (лабораторное исполнение) или IP65 (промышленное исполнение).

Особенности ультразвукового модуля УДМ901:

Высокая производительность;
Параллельная многоканальная ультразвуковая система с функциями генерации, приема и цифровой обработки сигналов;
Гибкая настраиваемая логика прозвучивания изделий;
Дистанционное управление;
Скоростная передача результатов контроля в ПК по Ethernet/USB каналам связи;
Аппаратная и программная синхронизация;
Интеграция с системами позиционирования и управления механикой;
Промышленное исполнение и высокая помехозащищенность;
Малые размеры и вес;
Возможность монтажа на сканирующей системе в непосредственной близости к ультразвуковым преобразователям;
Возможность применения нескольких модулей в задачах требующих большого числа ультразвуковых каналов.

Технические характеристики ультразвукового модуля УДМ901:

Параметры ультразвуковой системы:

Количество ультразвуковых каналов: 2, 4, 8 (в зависимости от варианта исполнения)
Диапазон прозвучивания изделий из стали эхо-методом: 1...2500 мм.
Диапазоны частот: 0,6...12 МГц.
Диапазон регулировки чувствительности: 80 дБ с шагом 0,1 дБ.
Система временной регулировки чувствительности: диапазон регулировки 80 дБ, с шагом по времени 2 мкс.

Параметры системы прозвучивания:

Гибкая настраиваемая логика прозвучивания изделий по каналам (сценарий прозвучивания)
Количество А-сканов в сценарии: от 1 до 64
Количество тактов прозвучивания: от 1 до 16
Независимая настройка ультразвуковых каналов в каждом такте.
Возможность параллельного прозвучивания в каждом такте – до 4-х каналов.
Синхронизация
Внешняя синхронизация
Внутренний тактовый генератор/таймер
Программная (по командам от ПК)
Каналы связи:
Ethernet 10/100 Base-T
USB 2.0 Full Speed
RS-232

Общие параметры:

Питание от источника постоянного напряжения 6В ±0,4В.
Потребляемый ток не более 0,9А.
Диапазон рабочих температур: -10... +45С.
Климатическое исполнение: IP54 (лабораторное исполнение) или IP65 (промышленное исполнение).
