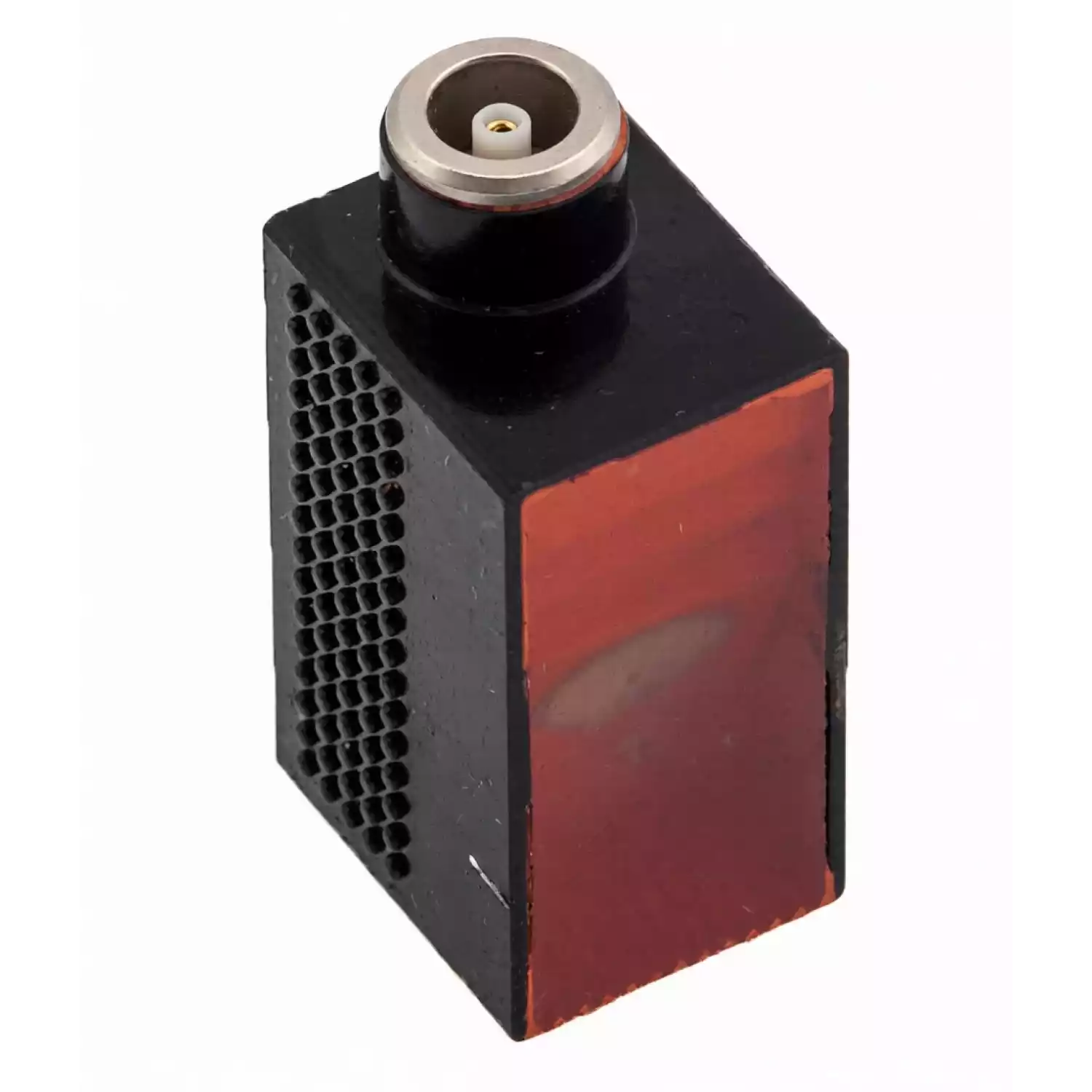

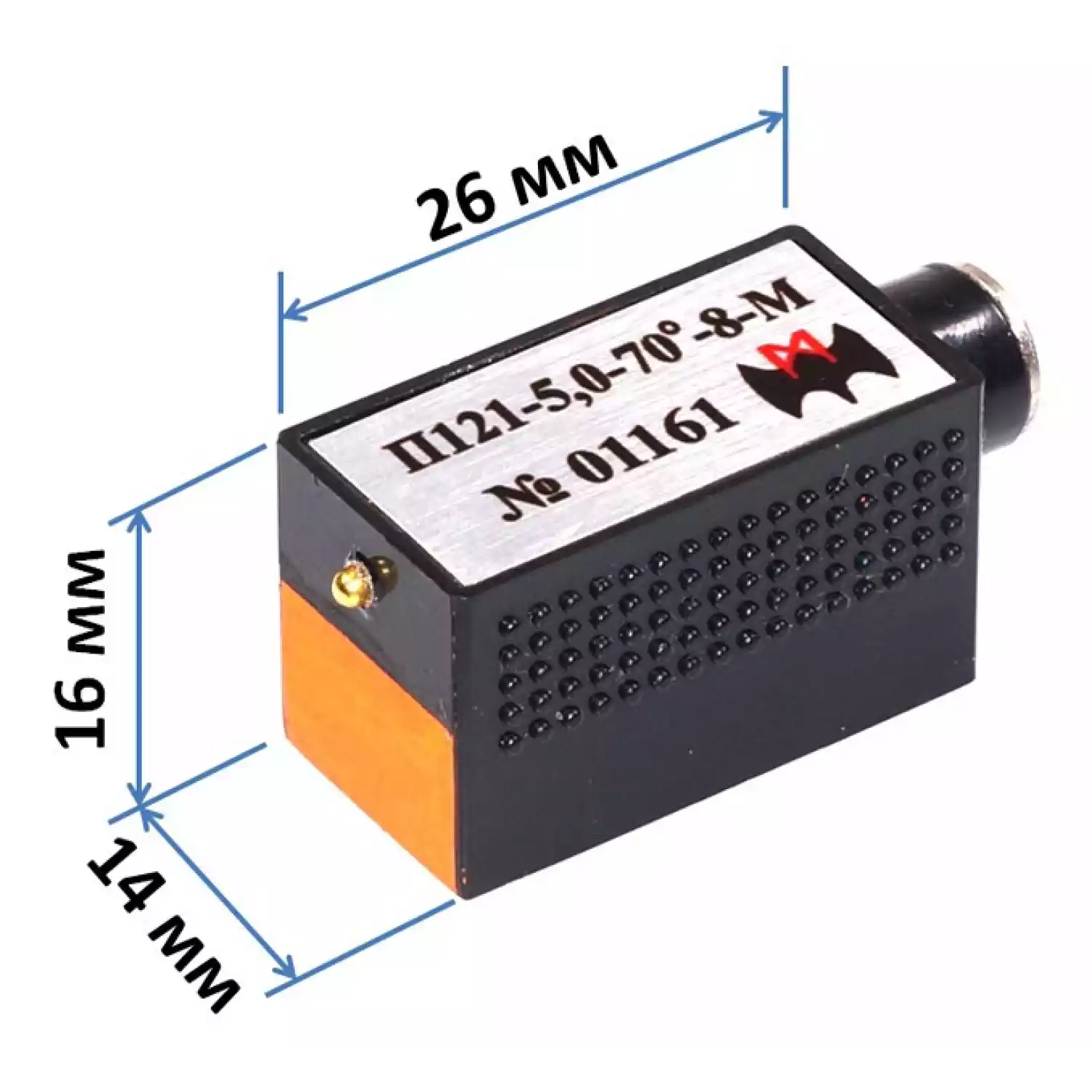

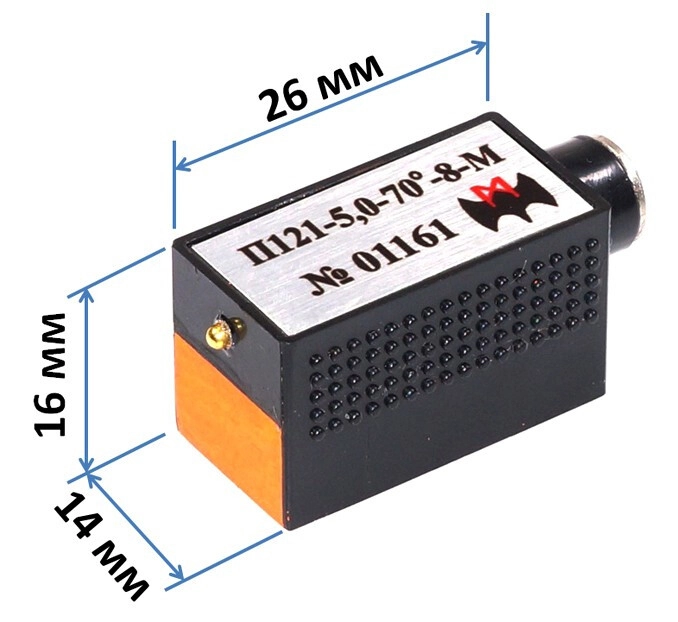

Малогабаритные наклонные совмещённые ПЭП П121 предназначены для проведения ультразвукового контроля изделий в стеснённых условиях, когда есть ограничения по высоте и длине корпуса ПЭП. Размеры преобразователей 26×14×16 мм.
Считывание данных производится по однопроводному интерфейсу. Контакт интерфейса расположен на передней грани ПЭП. Преобразователи широко используются для контроля объектов в тепловой и атомной энергетике.
В таблице указаны типовые значения технических параметров. Длительность эхосигнала определяют на уровне -6 дБ от его максимума. Условная чувствительность преобразователя определяется с дефектоскопом УД 9812. Условную чувствительность находят как запас усиления дефектоскопа (дБ) при настройке по эхосигналу от отверстия Ø 6 мм в мере СО-2. В таблице указана полная ширина диаграммы направленности.
| Наименование преобразователя | Размер пьезоэлемента | Длительность эхосигнала | Габариты |
|---|---|---|---|
| П121 на частоту 5,0 МГц | Ø 8 мм | 0,7 мкс | 26×14×16 мм |
| П121 на частоту 8,0 МГц | 5×4 мм | 0,5 мкс | 26×14×16 мм |
| Наименование преобразователя | Угол ввода в сталь | Условная чувствительность по СО-2 | Ширина диаграммы направленности | Стрела |
|---|---|---|---|---|
| П121-5,0-40°-8-М | 40° | 40 дБ | 5° | 7 мм |
| П121-5,0-45°-8-М | 45° | 40 дБ | 5° | 7 мм |
| П121-5,0-50°-8-М | 50° | 39 дБ | 7° | 7 мм |
| П121-5,0-55°-8-М | 55° | 37 дБ | 7° | 7 мм |
| П121-5,0-60°-8-М | 60° | 35 дБ | 7° | 7 мм |
| П121-5,0-65°-8-М | 65° | 33 дБ | 9° | 7 мм |
| П121-5,0-70°-8-М | 70° | 32 дБ | 10° | 7 мм |
| П121-8,0-40°-5*4-М | 40° | 22 дБ | 8° | 4 мм |
| П121-8,0-45°-5*4-М | 45° | 22 дБ | 8° | 4 мм |
| П121-8,0-50°-5*4-М | 50° | 22 дБ | 9° | 4 мм |
| П121-8,0-55°-5*4-М | 55° | 21 дБ | 9° | 4 мм |
| П121-8,0-60°-5*4-М | 60° | 20 дБ | 9° | 3 мм |
| П121-8,0-65°-5*4-М | 65° | 19 дБ | 10° | 3 мм |
| П121-8,0-70°-5*4-М | 70° | 18 дБ | 10° | 3 мм |
