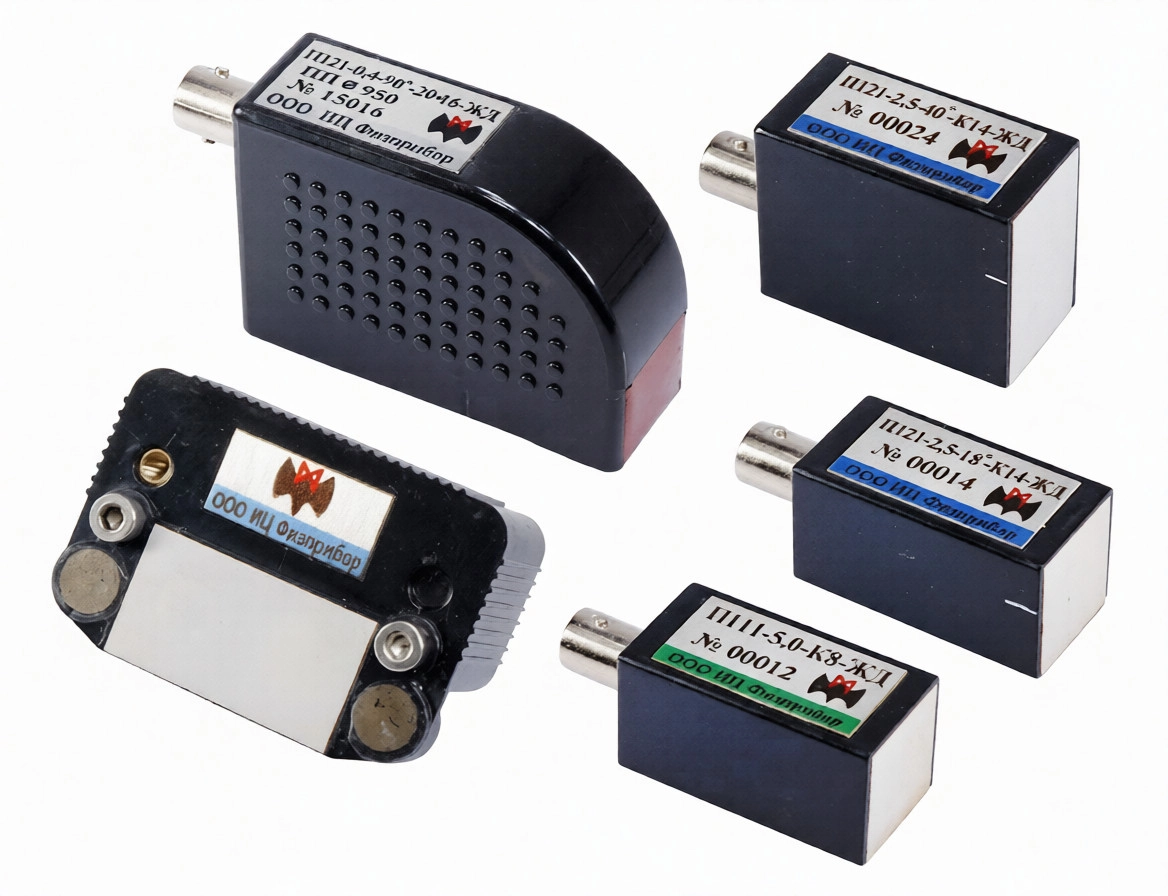

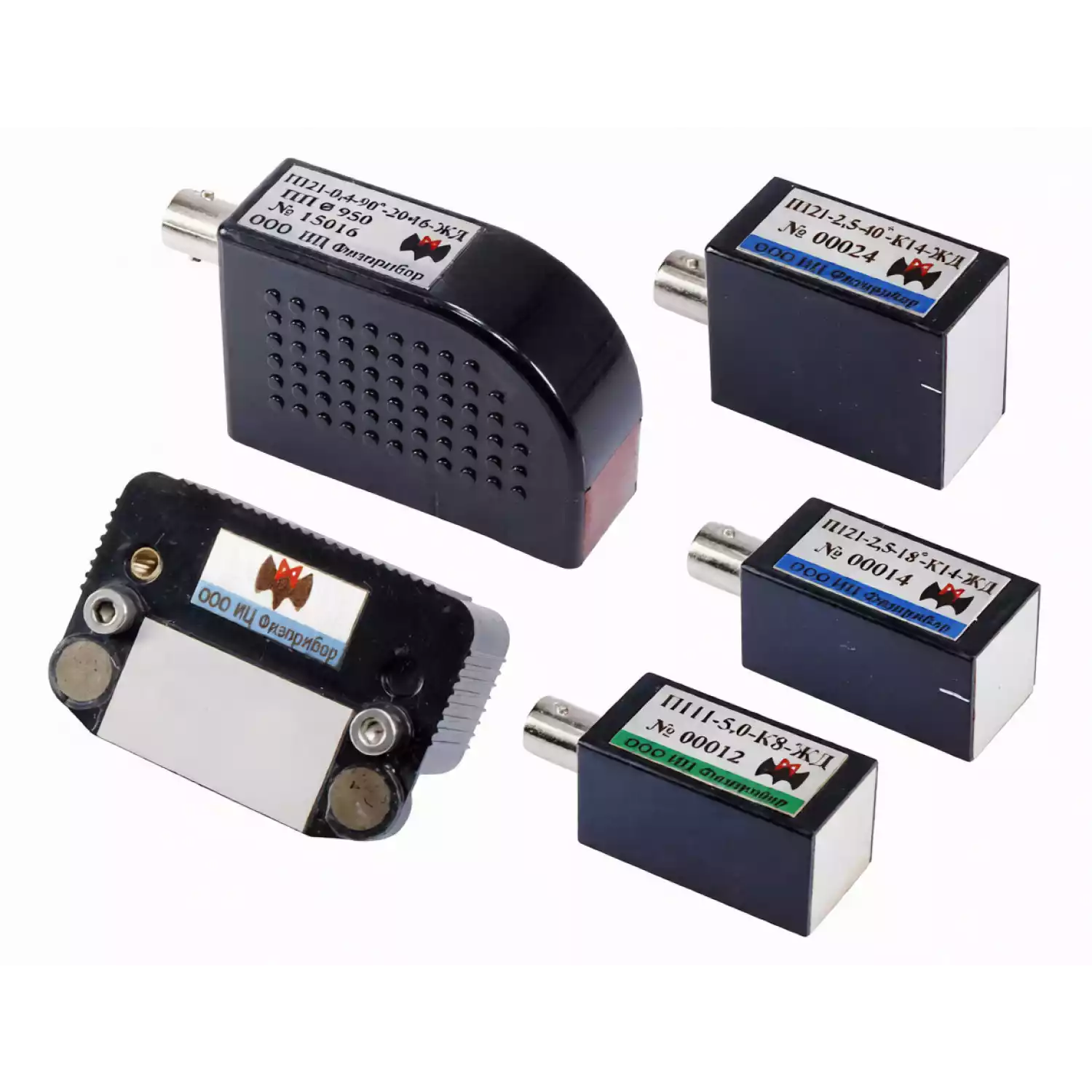

Преобразователи предназначены для контроля объектов железнодорожного транспорта в соответствии с Правилами по неразрушающему контролю ПР НК В.2-2013.
Представлены прямые, наклонные, комбинированные, преобразователи волн Рэлея и преобразователи с малыми углами ввода.
Предназначены для выявления дефектов осей и колёс согласно ПР НК В.2-2013 и по отдельным технологическим инструкциям. Преобразователи используются при ручном ультразвуковом контроле ивсоставе сканирующих устройств УСК.
П111-2,5-К14-ЖД
П111-5,0-К8-ЖД
Используются в частности для контроля предступичной части вагонных осей в вариантах AR1.3, AR1.5,BR3 поПР НК В.2-2013.Преобразователи с малыми углами ввола излучают продольные волны.Возможно изготовление ПЭП с углами ввода от 5 до 28 градусов.
П121-2,5-18°-К14-ЖД
Предназначены для выявления дефектов осей и колёс согласноПР НК В.2-2013 и по отдельным технологическим инструкциям. Преобразователи применяют при ручном контроле, а также в составе сканирующих устройств.
П121-2,5-50°-К14-ЖД
Преобразователь П121-0,4-90-20*16-Ø950 предназначен для прозвучивания поверхности катания вагонных колёс. Схема прозвучивания DR4 по ПР НК В.1, ПР НК В.2. Рабочая поверхность ПЭП притёрта под диаметр колеса 950 мм. Притирка под другие диаметры колёс выполняется под заказ.
П121-0,4-90-20*16-Ø950
Преобразователь П121-1,25-90°-К16*12-ЖД применяется при прозвучивании дисков вагонных колёс с целью выявления поверхностных дефектов. Схема прозвучивания WR по ПР НК В.2-2013. Применяется при ручном УЗ конроле или в составе сканирующих устройств.
П121-1,25-90°-К16*12-ЖД
Предназначены для прозвучивания вагонных осей РУ1, РУ1Ш при установке его в зарезьбовую канавку или торец оси. Преобразователи реализуют схемы прозвучивания осей AR1.1, AR1.2, AR1.3, AR1.4 по ПР НК В.2-2013.
П131-2,5-0°/20°-К14-ЖД
| Наименование преобразователя | П111-2,5-К14-ЖД | П111-5,0-К8-ЖД |
|---|---|---|
| Частота | 2,5МГц | 5,0МГц |
| Размер пьезоэлемента | Ø 14 мм | Ø 8 мм |
| Длительность эхосигнала | 1,3 мкс | 0,7 мкс |
| Условная чувствительность по СО-2 | 60дБ | 50дБ |
| Длительность РШХна уровне условной чувствительности | 5 мкс | 3,5 мкс |
| Габариты | 20,5×20,5×40 мм | 20,5×20,5×40 мм |
Технические характеристики преобразователей с малыми углами ввода
| Наименование преобразователя | П121-2,5-18°-К14-ЖД | П121-2,5-19°-К14-ЖД | П121-2,5-20°-К14-ЖД | П121-2,5-27°-К14-ЖД |
|---|---|---|---|---|
| Частота | 2,5МГц | 2,5МГц | 2,5МГц | 2,5МГц |
| Размер пьезоэлемента | Ø 14 мм | Ø 14 мм | Ø 14 мм | Ø 14 мм |
| Угол ввода | 18° | 19° | 20° | 27° |
| Габариты | 20,5×20,5×40 мм | 20,5×20,5×40 мм | 20,5×20,5×40 мм | 20,5×20,5×40 мм |
| Наименование преобразователя | П121-2,5-40°-К14-ЖД | П121-2,5-43°-К14-ЖД | П121-2,5-50°-К14-ЖД | П121-2,5-55°-К14-ЖД |
|---|---|---|---|---|
| Частота | 2,5МГц | 2,5МГц | 2,5МГц | 2,5МГц |
| Размер пьезоэлемента | Ø 14 мм | Ø 14 мм | Ø 14 мм | Ø 14 мм |
| Угол ввода | 40° | 43° | 50° | 55° |
| Длительность эхосигнала | 1,3 мкс | 1,3 мкс | 1,3 мкс | 1,3 мкс |
| Условная чувствительность поСО-2 | 55дБ | 55дБ | 52дБ | 48дБ |
| Стрела | 9 мм | 9 мм | 9 мм | 9 мм |
| Ширина диаграммы направленности | 5° | 6° | 7° | 7° |
| Габариты | 30,5×20,5×40 мм | 30,5×20,5×40 мм | 30,5×20,5×40 мм | 30,5×20,5×40 мм |
| Наименование преобразователя | П121-0,4-90°-20*16-Ø950 | П121-1,25-90°-К16*12-ЖД |
|---|---|---|
| Частота | 0,4 МГц | 1,25 МГц |
| Размер пьезоэлемента | 20×16, Ø 950 мм | 16×12 мм |
| Угол ввода | 90° | 90° |
| Габариты | 60,5×21,5×40 мм | 30,5×20,5×40 мм |
| Наименование преобразователя | П131-2,5-0°/18°-К14-ЖД | П131-2,5-0°/20°-К14-ЖД | П131-2,5-0°/27°-К14-ЖД |
|---|---|---|---|
| Частота | 2,5МГц | 2,5МГц | 2,5МГц |
| Размер пьезоэлемента | Ø 14 мм | Ø 14 мм | Ø 14 мм |
| Угол ввода | 0°/18° | 0°/20° | 0°/27° |
| Габариты | 27×60×40 мм | 27×60×40 мм | 27×60×40 мм |
