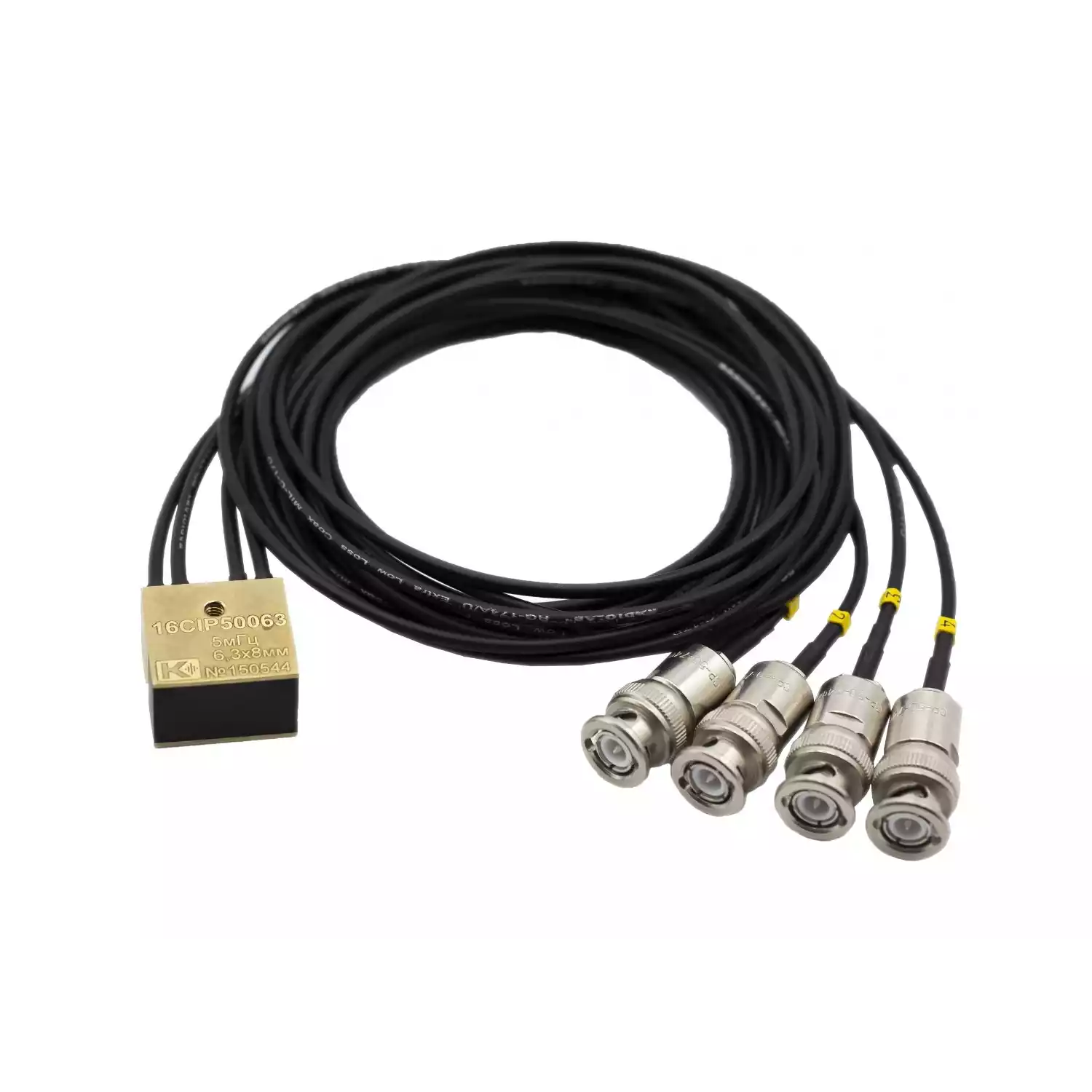

Ультразвуковой иммерсионный 16-ти элементный 4-х канальный преобразователь 16CIP50063 (Т02.28-6,3х16х5) предназначен для работы в составе автоматизированной установки ультразвукового контроля труб на базе измерительной системы ДЭКОТ (прозводства ООО ЦНТУ "Экоцентр", г.Таганрог). Используется для поиска продольных и поперечных дефектов.
Частота 5 МГц. Размер пьезопластины 6,3х8 мм.
|
Тип
|
иммерсионный, прямой, совмещенный, 4х канальный (16ти элементный) |
|
Обозначение по ГОСТ
|
Т02.28-6,3х16х5 |
|
Номинальная частота преобразователя
|
5 МГц ± 10% |
|
Размер пьезокерамического элемента
|
6,3 х 8 мм |
|
Разъем подключения
|
СР-50 или иной по заказу |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
латунь |
|
Габаритные размеры (ДхШхВ)
|
26 х 16 х 25 мм |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
