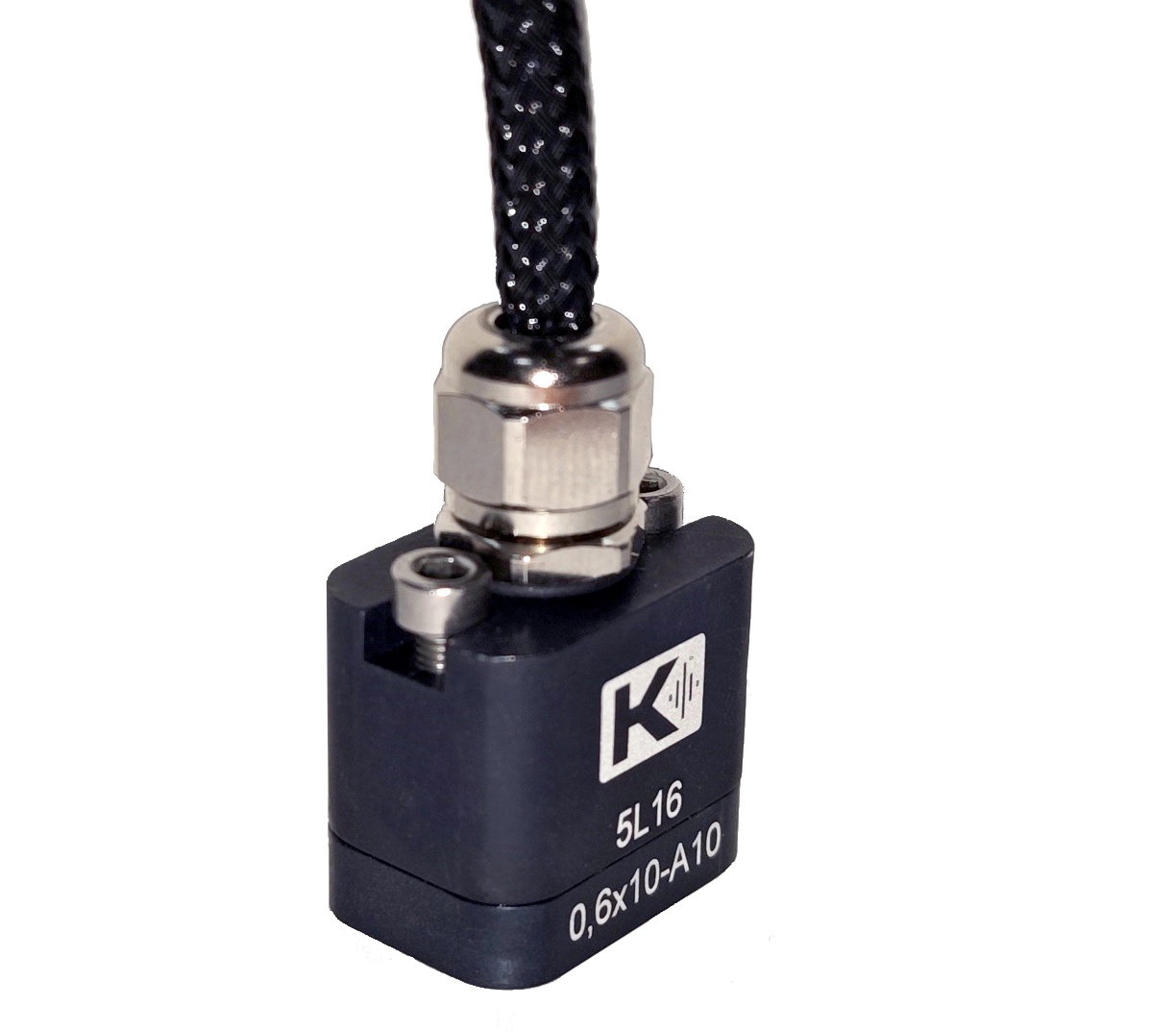

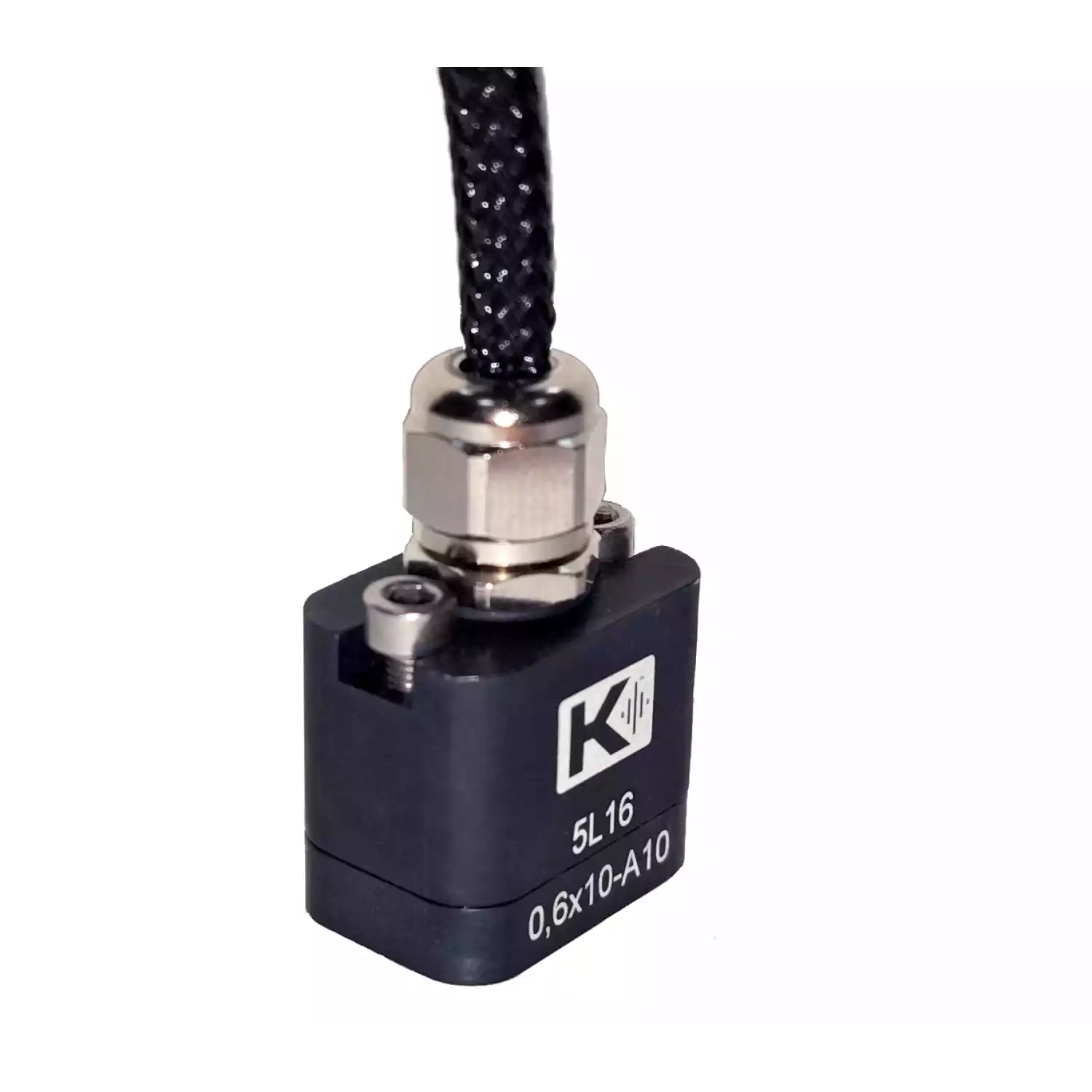

5L16-0,6х10-A10 фазированная решетка, 16 эл, 5 МГц
Артикул: 32189

5L16-0,6х10-A10 фазированная решетка, 16 эл, 5 МГц

Артикул: 32189
Ультразвуковая линейная фазированная антенная решетка с частотой 5 МГц и размером 0.6х10 мм для УЗ дефектоскопов с ФАР.
Подробнее
Под заказ
Срок поставки от 7 дней
189 000 руб.
В избранное Из избранного
Нашли дешевле? Снизим цену!
Получить скидку
Отгрузка со склада
Все цены на сайте указаны с учетом НДС
Доставка по России, Казахстану и Беларуси, курьерскими службами и транспортными компаниями
Обмен или возврат товара при обнаружении неисправности
Нашли дешевле? Снизим цену!
Получить скидку

Ультразвуковая линейная фазированная антенная решетка с частотой 5 МГц и размером 0.6х10 мм для УЗ дефектоскопов с ФАР.

Малогабаритный корпус и оптимальная чувствительность для контроля сварных соединений малой толщины.

Согласующий слой оптимального рассчитан для материала Rexolite.

Коаксиальный интегрированный армированный кабель повышенной прочности. Разъем швейцарской фирмы LEMO марки FGG.2B.326.CLAD42Z.

Миниатюрный корпус размера А10. Призма для работы преобразователя — SA10.

Технические характеристики:


ФРдатчик линейный.jpg

Частота УЗК
5 МГц
Количество элементов
16
Расстояние между центрами соседних элементов (р)
0,6 мм
Расстояние между элементами (g)
0,1 мм
Длина элемента (W)
10 мм
Ширина элемента (e)
0,5 мм
Апертура (A)
9,5 мм
Тип кабельного разъема
LEMO FGG.2B.326.CLAD42Z
Тип кабеля
16 коаксиальных проводов в общей экранированной оплетке, защищенный наружным армированием
Наружная оболочка
наружная плетеная оболочка из моноволоконных нитей 0,25мм, полиэтилентерефталат с ингибитором горения (PET FR), черная,  ∅5,5 мм
Усилие на разрыв
12 кг
Температурное воздействие , выдерживаемое наружной оболочкой
от -50 до +125 С
Стойкость с УФ излучению
высокая
Химическая стойкость
растворители, нефть, масло, соленая вода
Длина кабеля
по заказу
Контактная поверхность
23х16 мм
Крепежные элементы к призме
2 х винт М3
Расстояние между центрами крепежных отверстий
17 мм
Тип используемых призм
SA10
Габаритные размеры корпуса (ДХШхВ)
23х16х20 мм.
