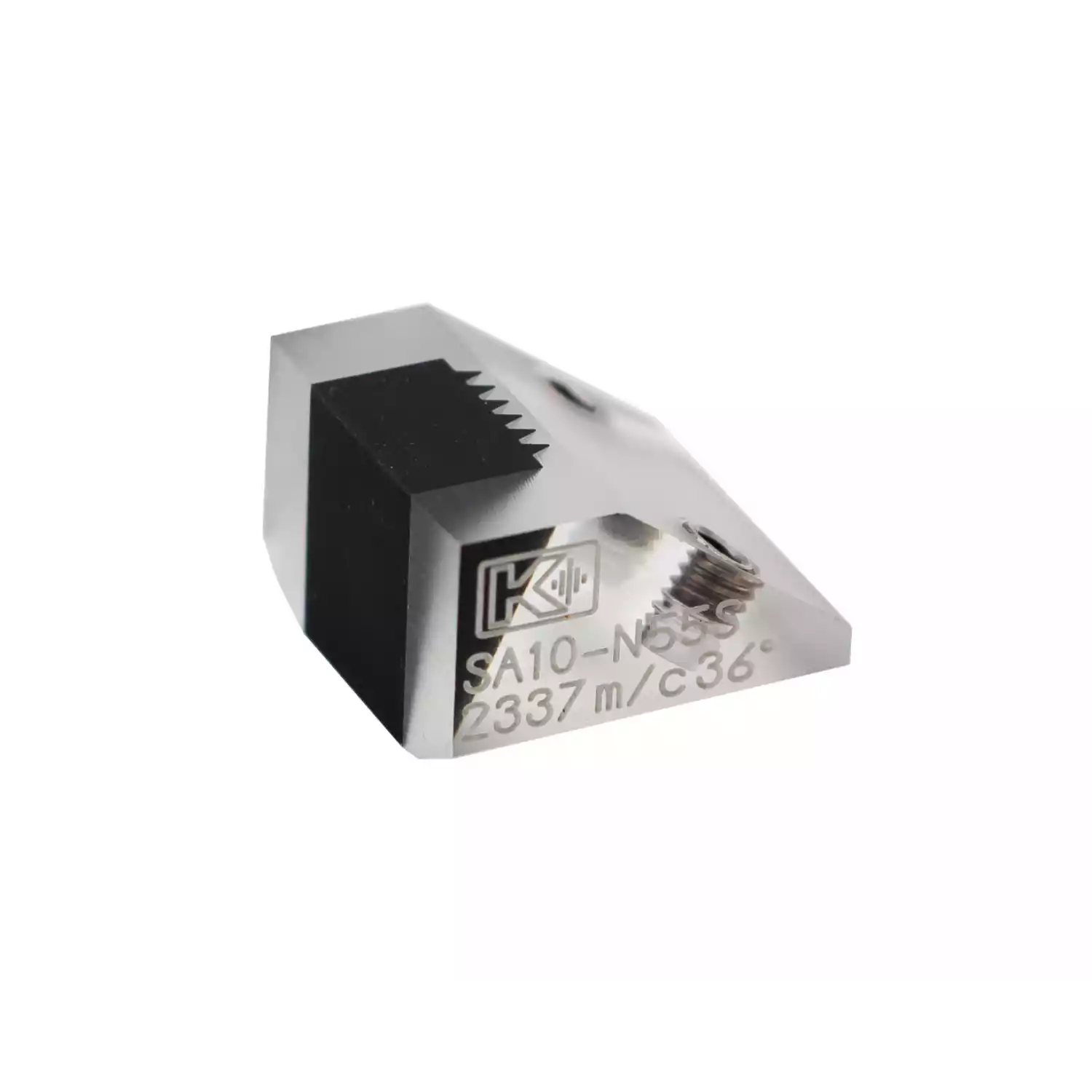

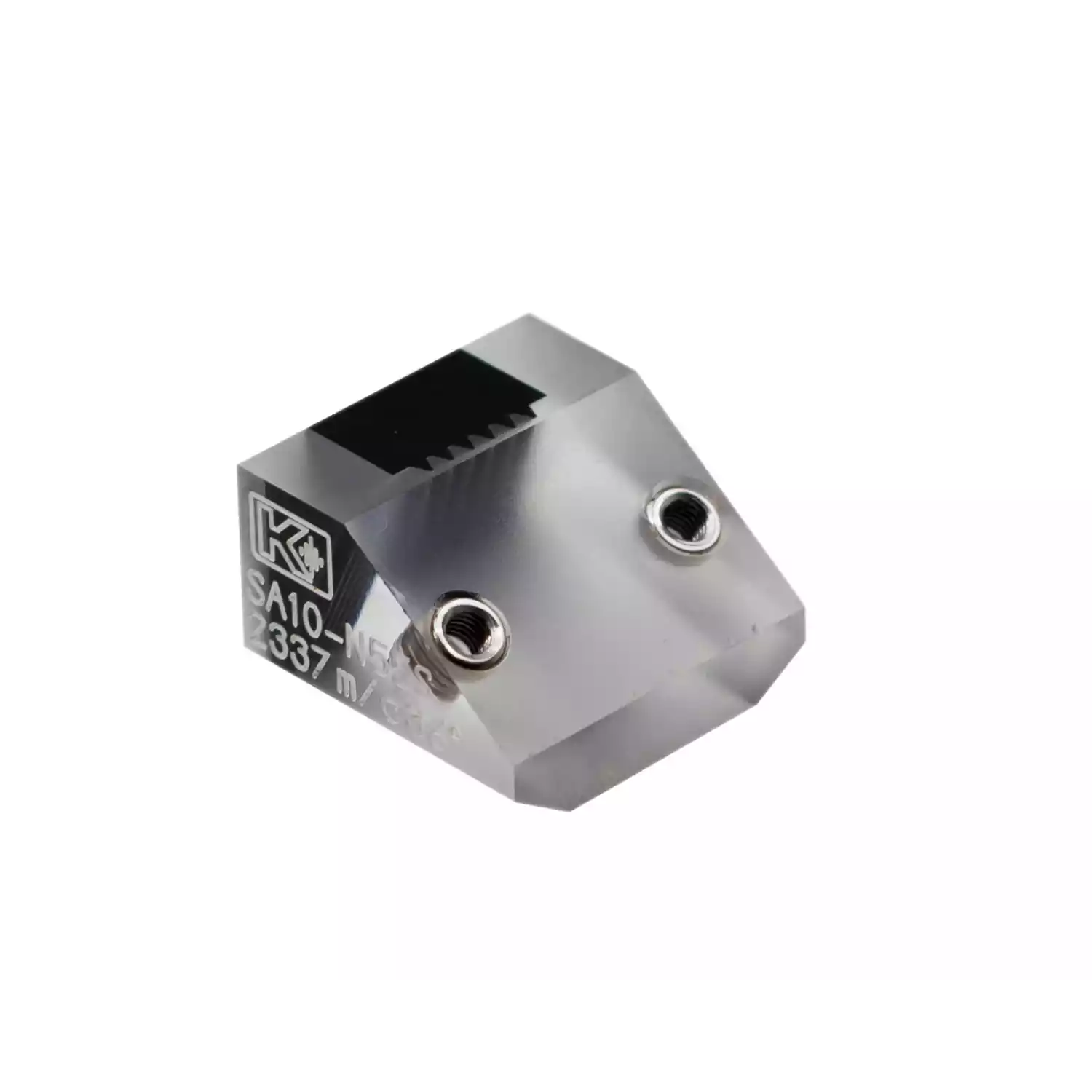

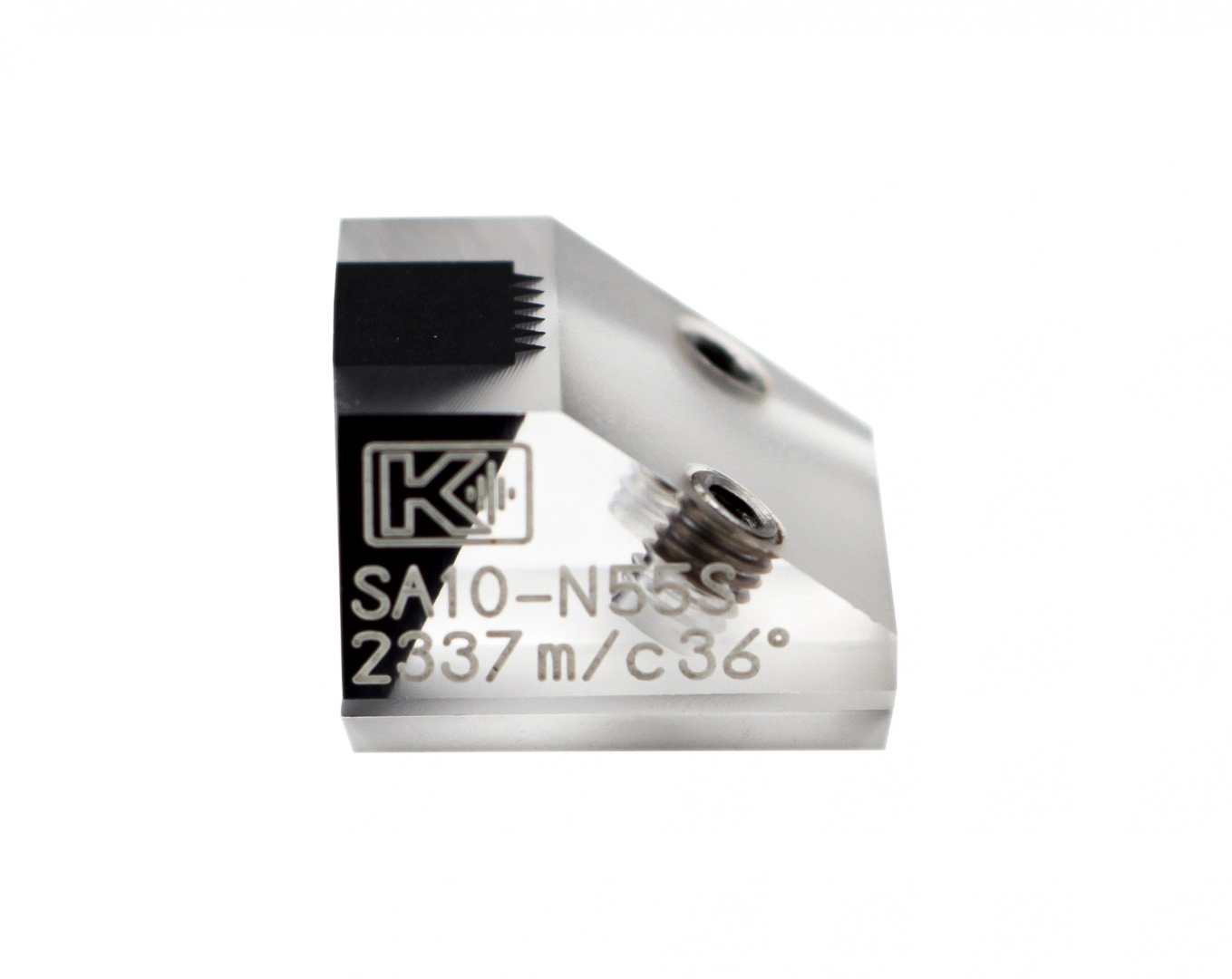

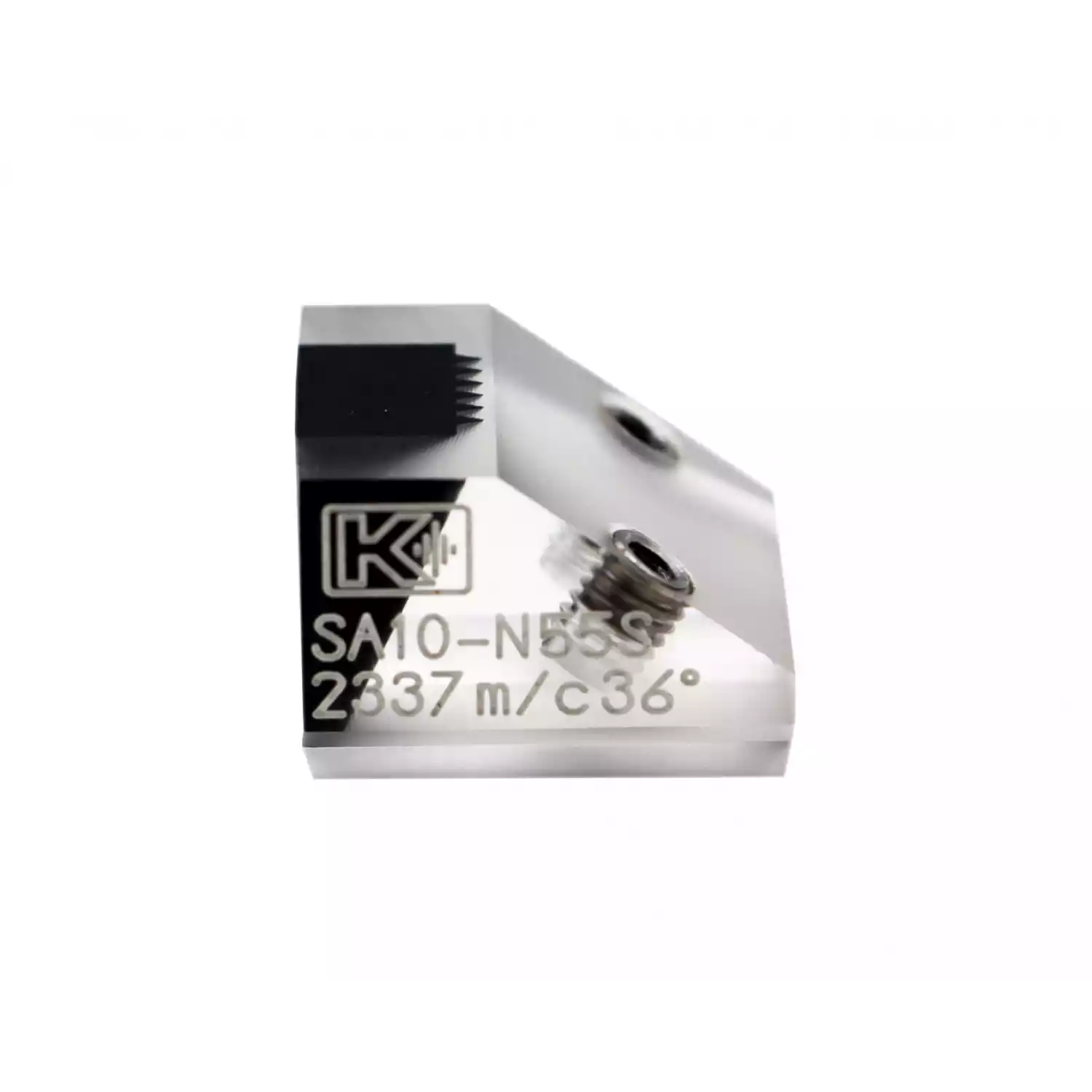

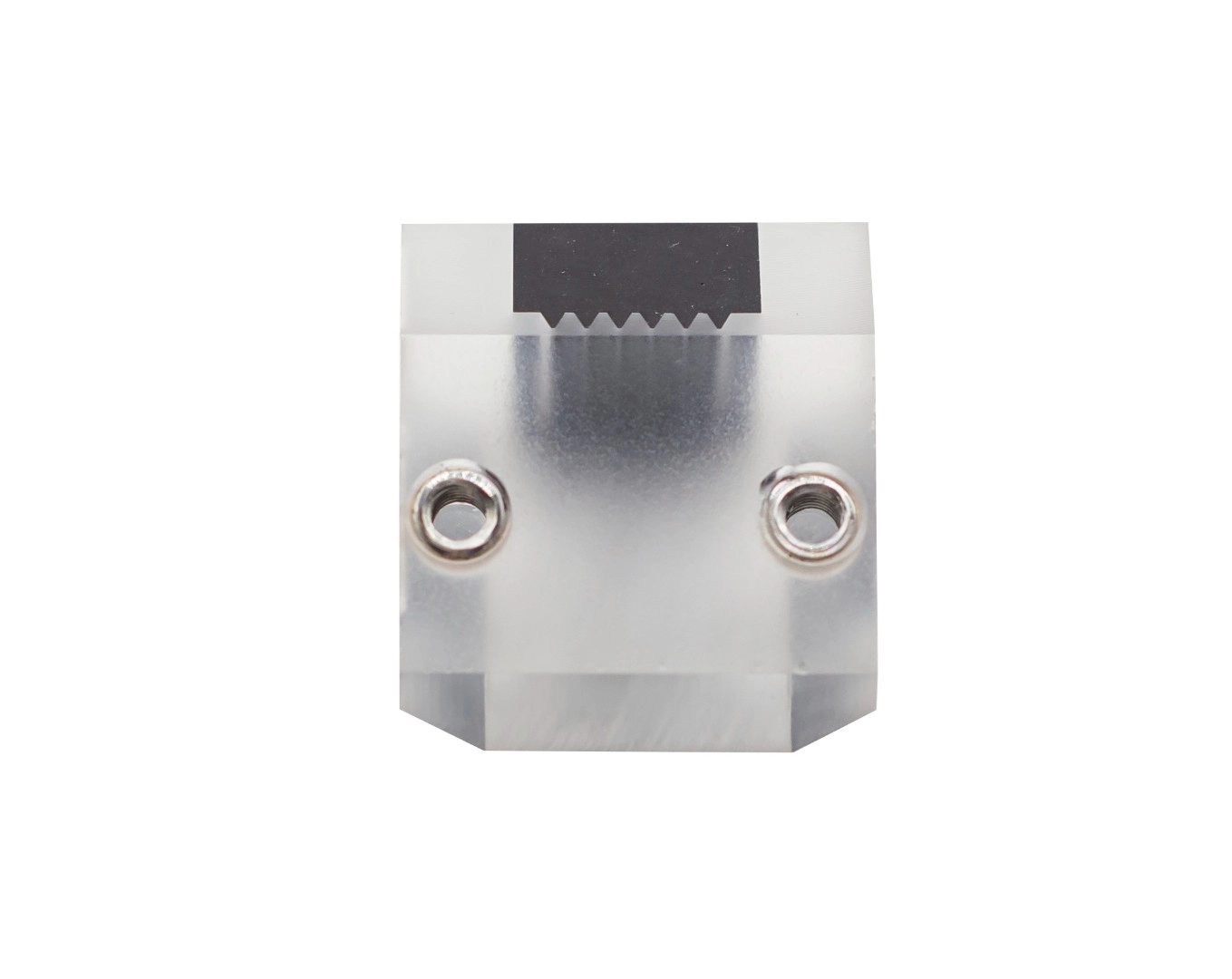

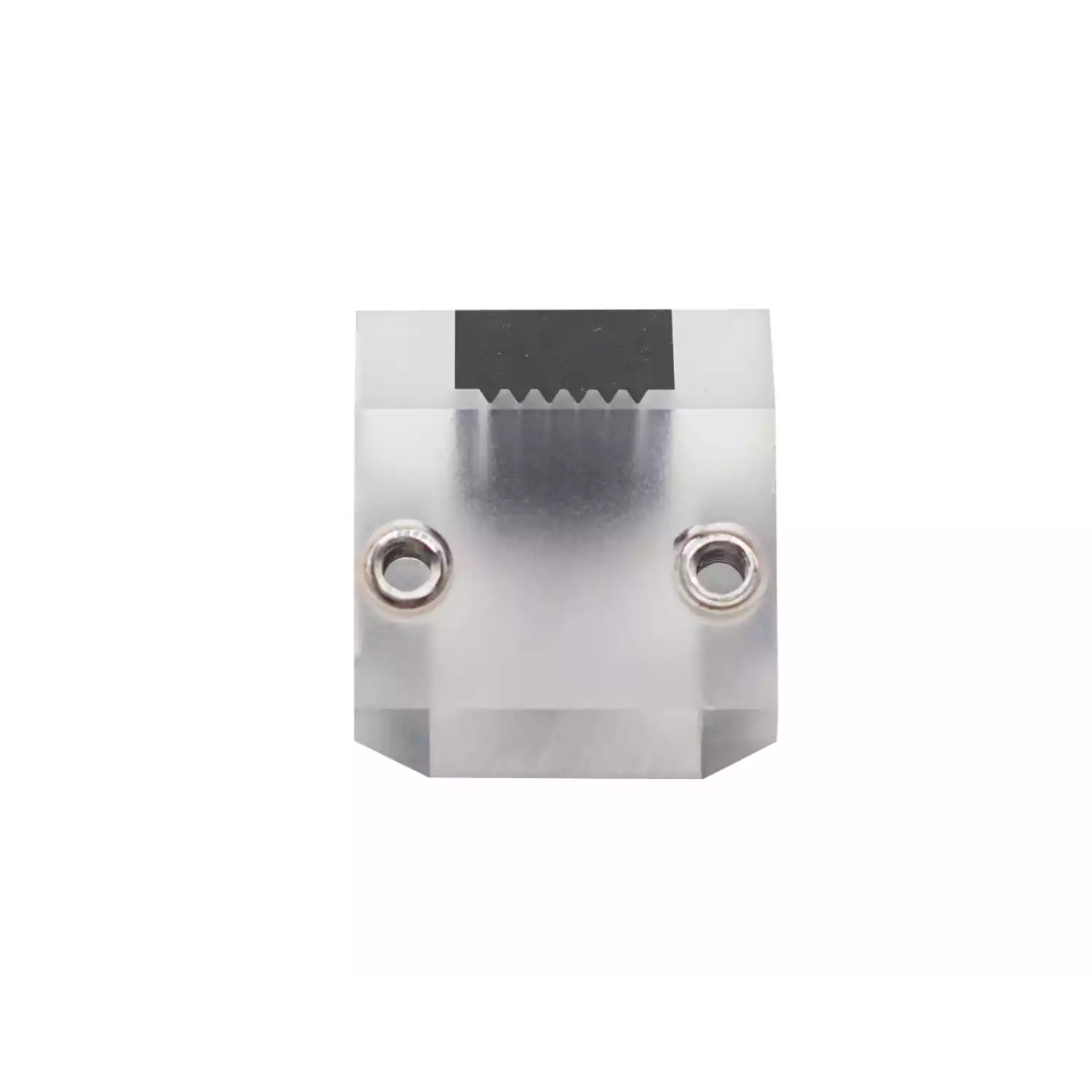

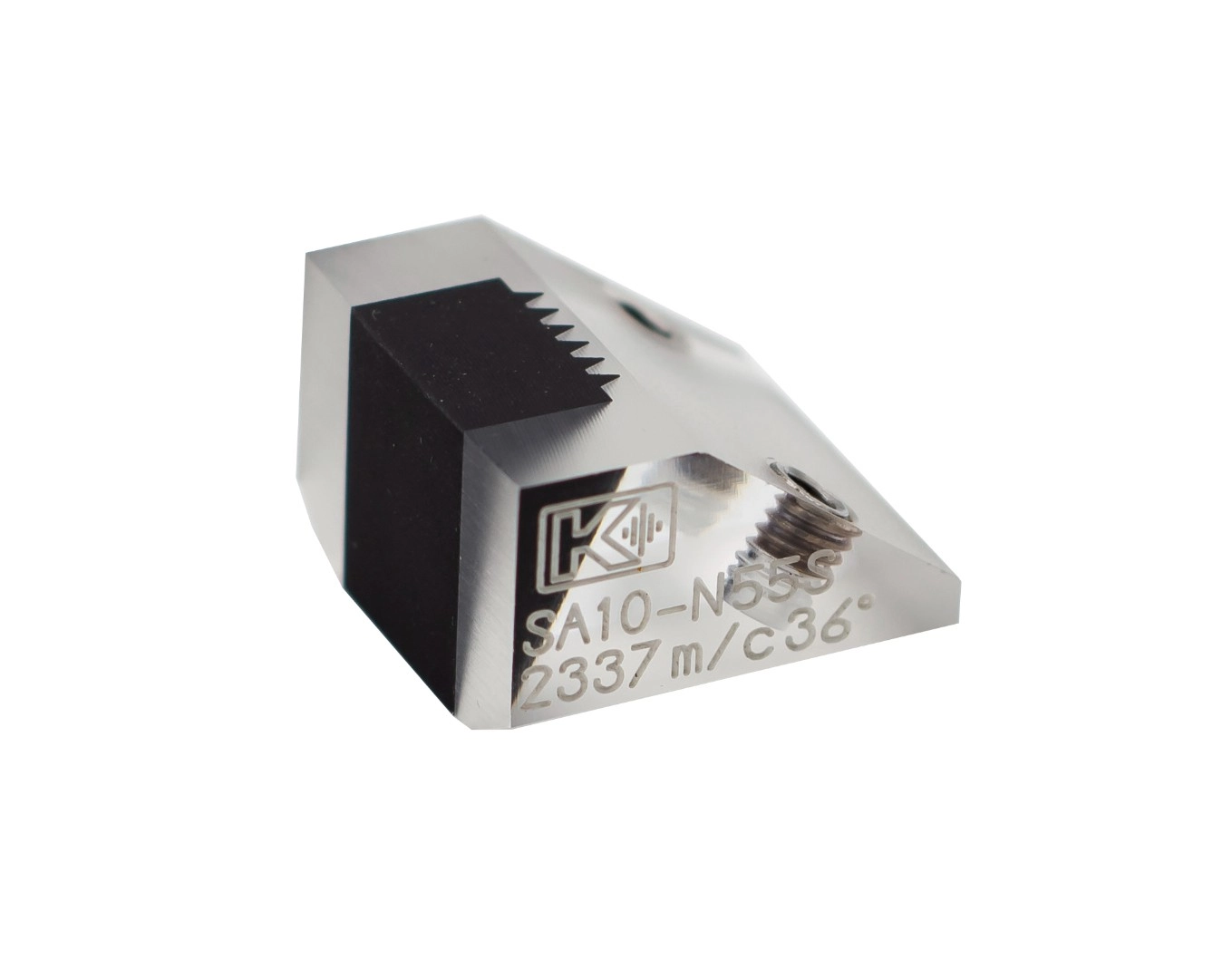

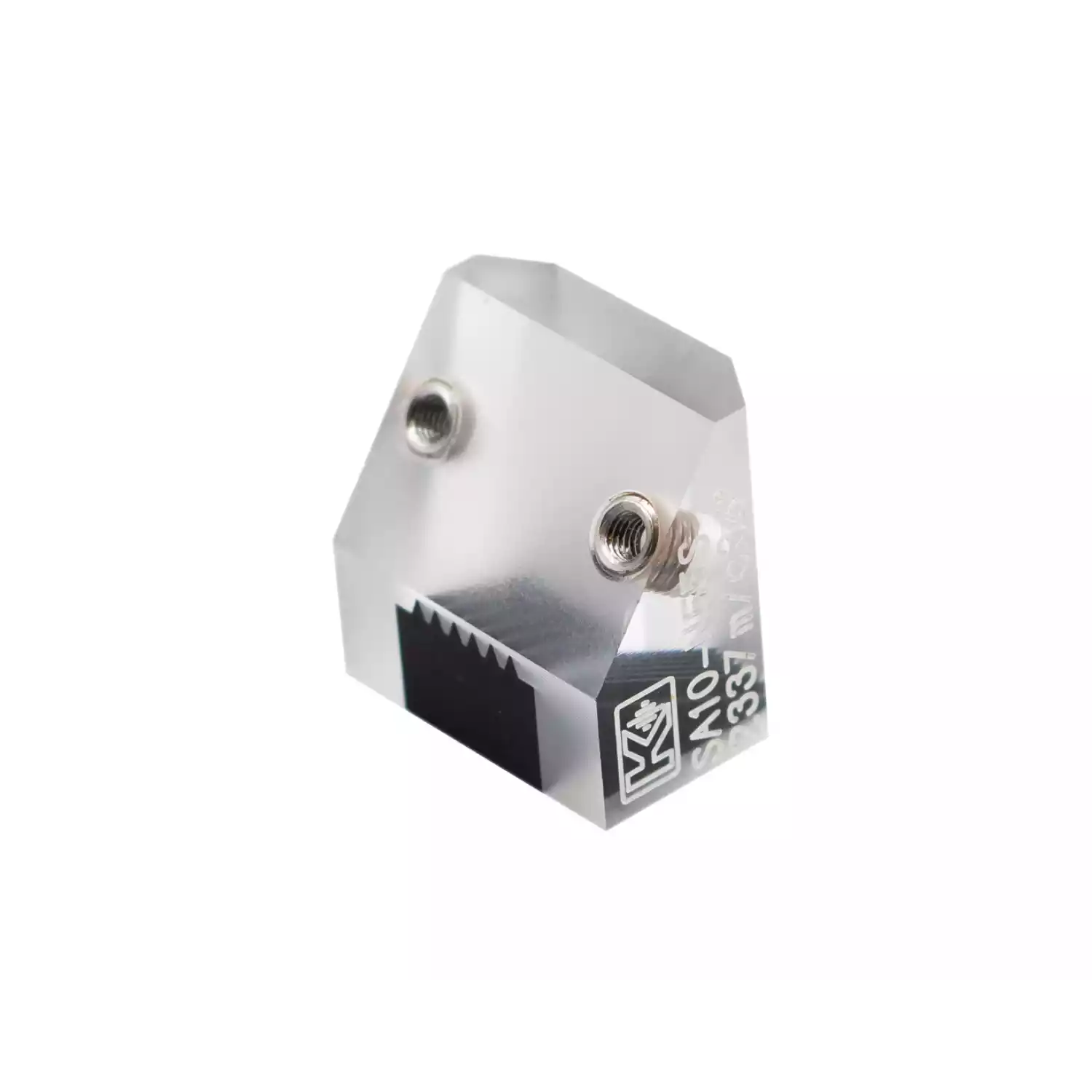

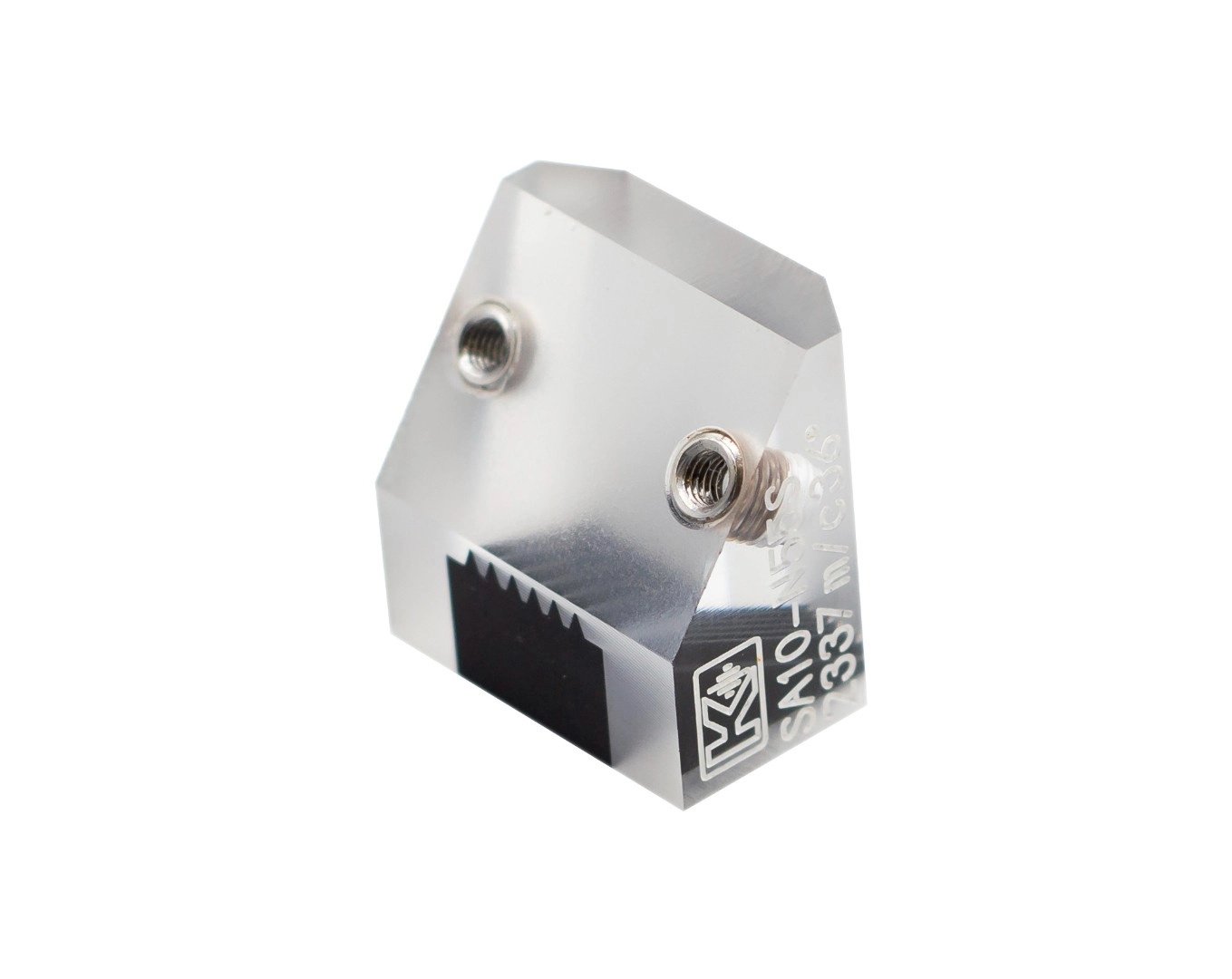

SA10 призма для ФР преобразователей Olympus
Призма для преобразователей с фазированными решетками с корпусом типа A10
Подходит для следующих ФАР:
- Olympus 5L16-A10 и 10L32-A10
- Kropus 5L16-A10
Призма для преобразователей с фазированными решетками с корпусом типа A10
Подходит для следующих ФАР:
- Olympus 5L16-A10 и 10L32-A10
Совместимые преобразователи
|
Olympus 5L16-A10, Olympus 10L32-A10, Kropus 5L16-A10 |
Минимальная контактная поверхность под установку преобразователя
|
23 х 17 мм |
Расстояние между центрами элементов крепления
|
16,5 мм |
Тип элементов крепления
|
2 х винт М3 |
Материал призмы
|
Rexolite |
Габаритные размеры (ДхШхВ)
|
23 х 23 х 15 мм |
Контактная поверхность
|
23 x 15 мм |
Тип
|
контактный, прямой, совмещенный |

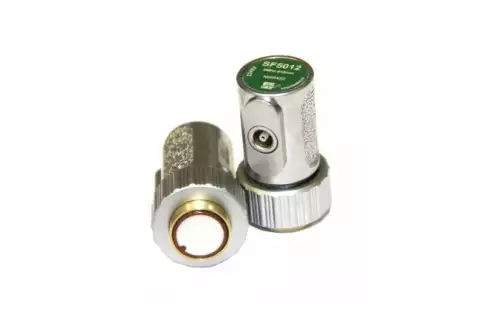

Обозначение по ГОСТ
|
П111-5-К8-002 |
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
Тип излучаемых волн
|
продольные |
Диаметр пьезокерамического элемента
|
8мм |
Диаметр контактной поверхности
|
10мм |
Материал контактной поверхности
|
протектор из высокопрочной керамики |
Разъем подключения
|
Lemo 00.250 |
Встроенный согласующий элемент
|
индуктивность |
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
Габаритные размеры
|
H=34mm, D=20mm |
