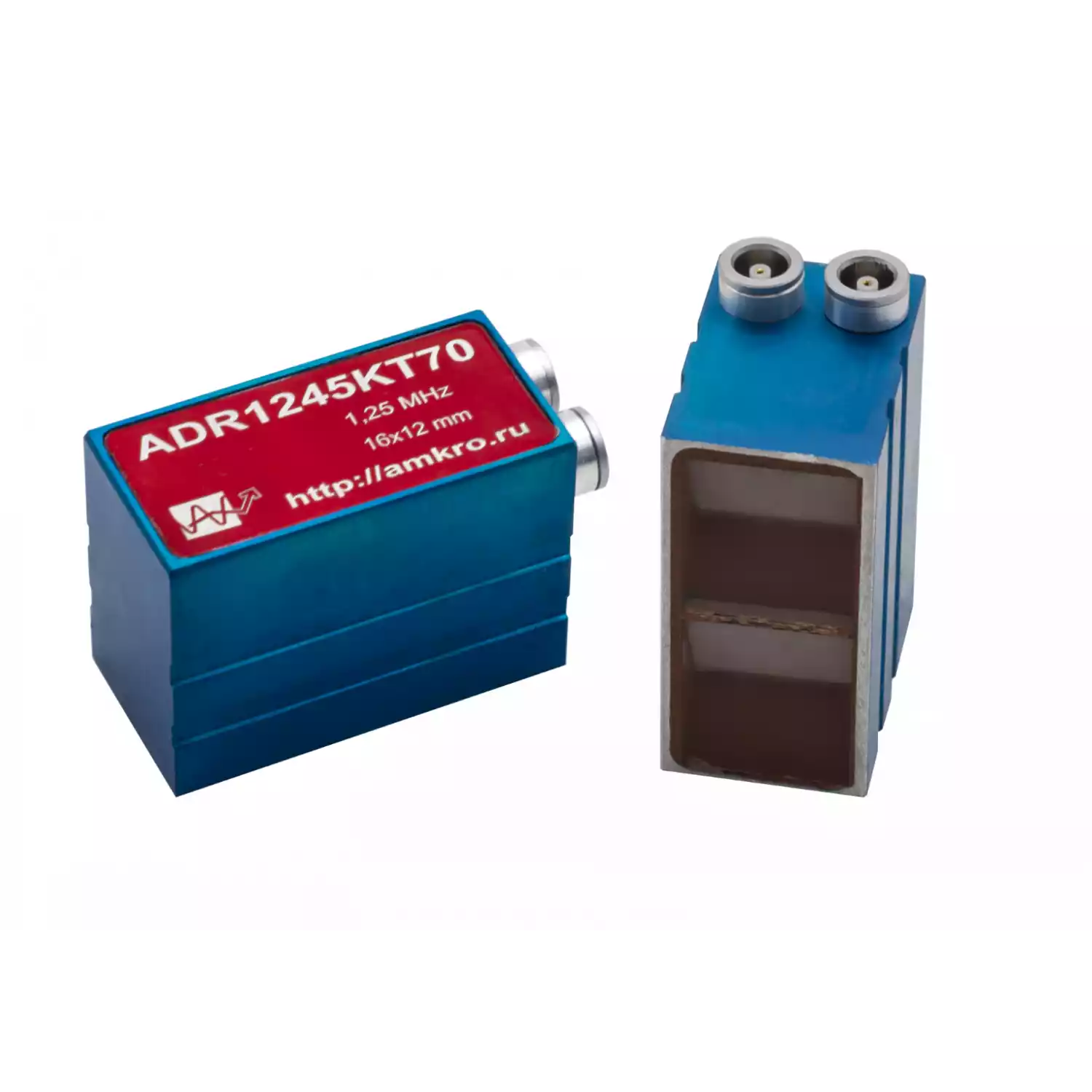

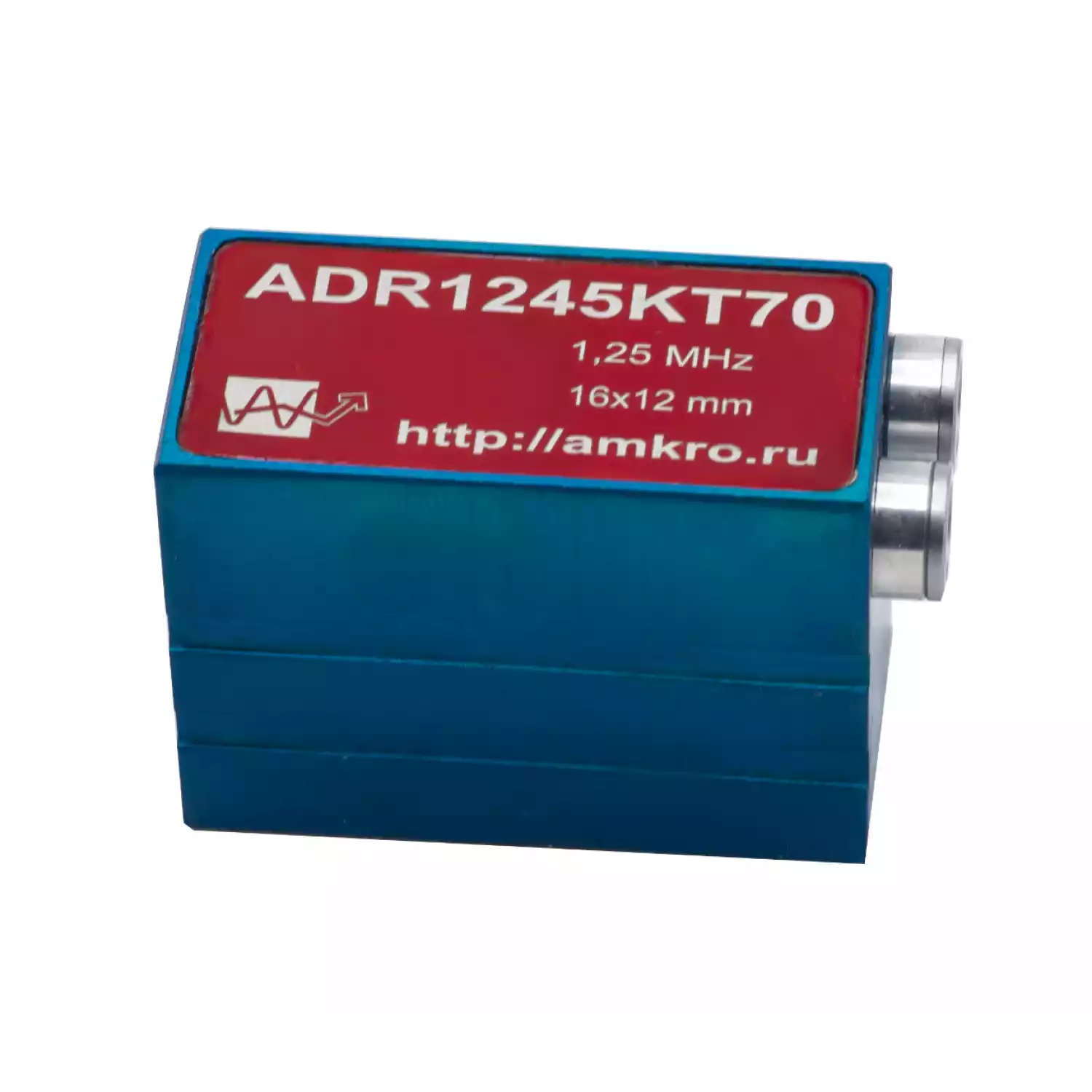

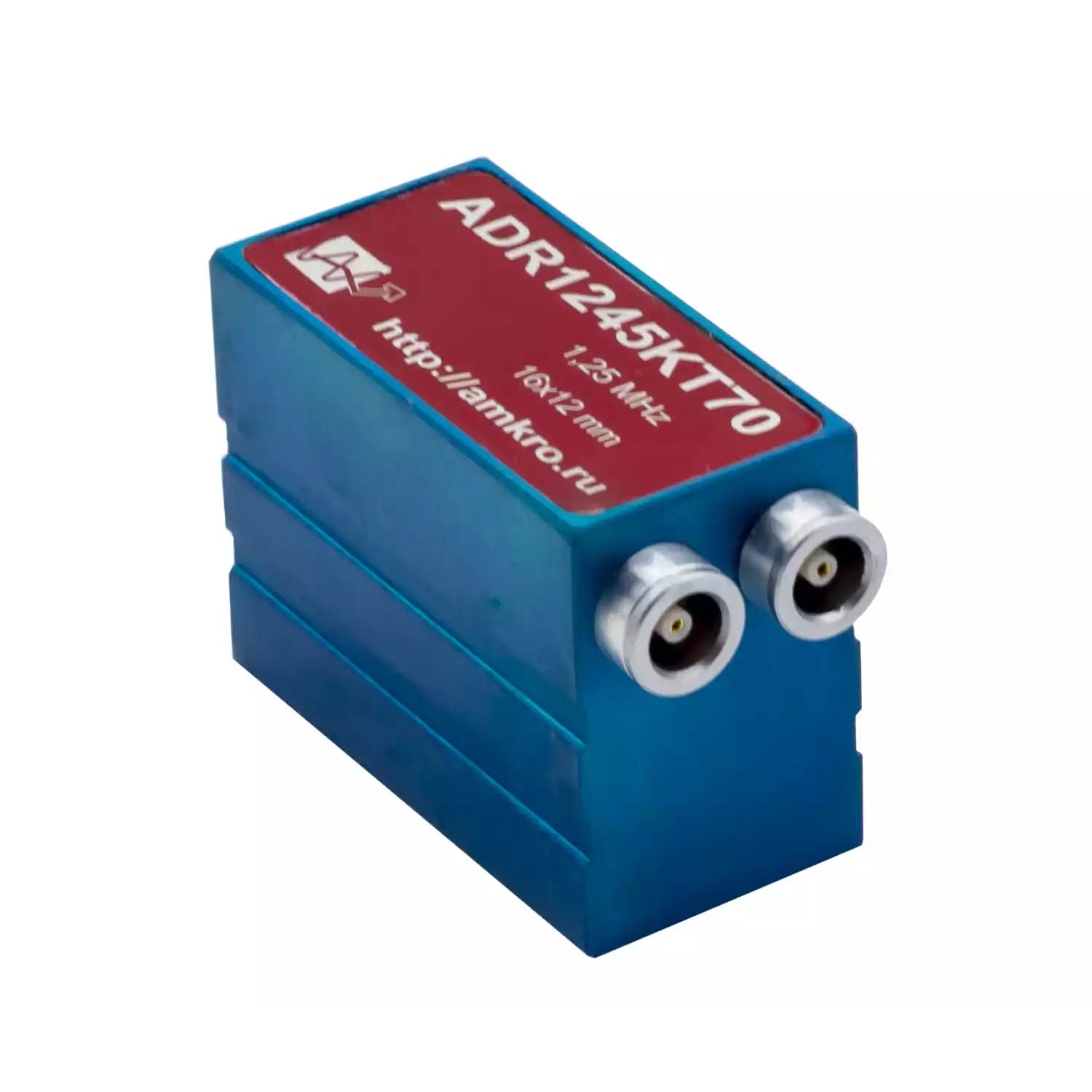

Преобразователь ультразвуковой для контроля сварного соединения ГЦТ АЭС по ПНАЭ Г-7-030-91 (Приложение 14): специализированные наклонные РС-преобразователи "корневой тандем" типа ПЦ-45-1,2 КТ.
Угол ввода УЗ поперечных волн 45°, частота УЗ 1,2 МГц.
|
Тип
|
контактный, наклонный, раздельно-совмещенный, корневой тандем |
|
Обозначение по ГОСТ
|
П122-1,2-45 (где XX - угол ввода продольной волны в сталь) / ПЦ-45-1,2 КТ |
|
Номинальная частота преобразователя
|
1,2 МГц ± 10% |
|
Тип излучаемых волн
|
поперечные |
|
Размер пьезокерамического элемента
|
12х16 мм |
|
Размер контактной поверхности
|
20х40 мм |
|
Материал призмы
|
орстекло |
|
Разъем подключения
|
2 х Lemo00 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
алюминий с гальваническим покрытием |
|
Габаритные размеры (ШхДхВ)
|
20 х 40 х 30 мм |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
