AM50xx малогабаритные наклонные УЗ ПЭП 5МГц

Под заказ

Артикул: 8270

Подробнее

Купить

Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями

Отгрузка со склада

Все цены указаны с НДС

Описание Характеристики Цены Задать вопрос

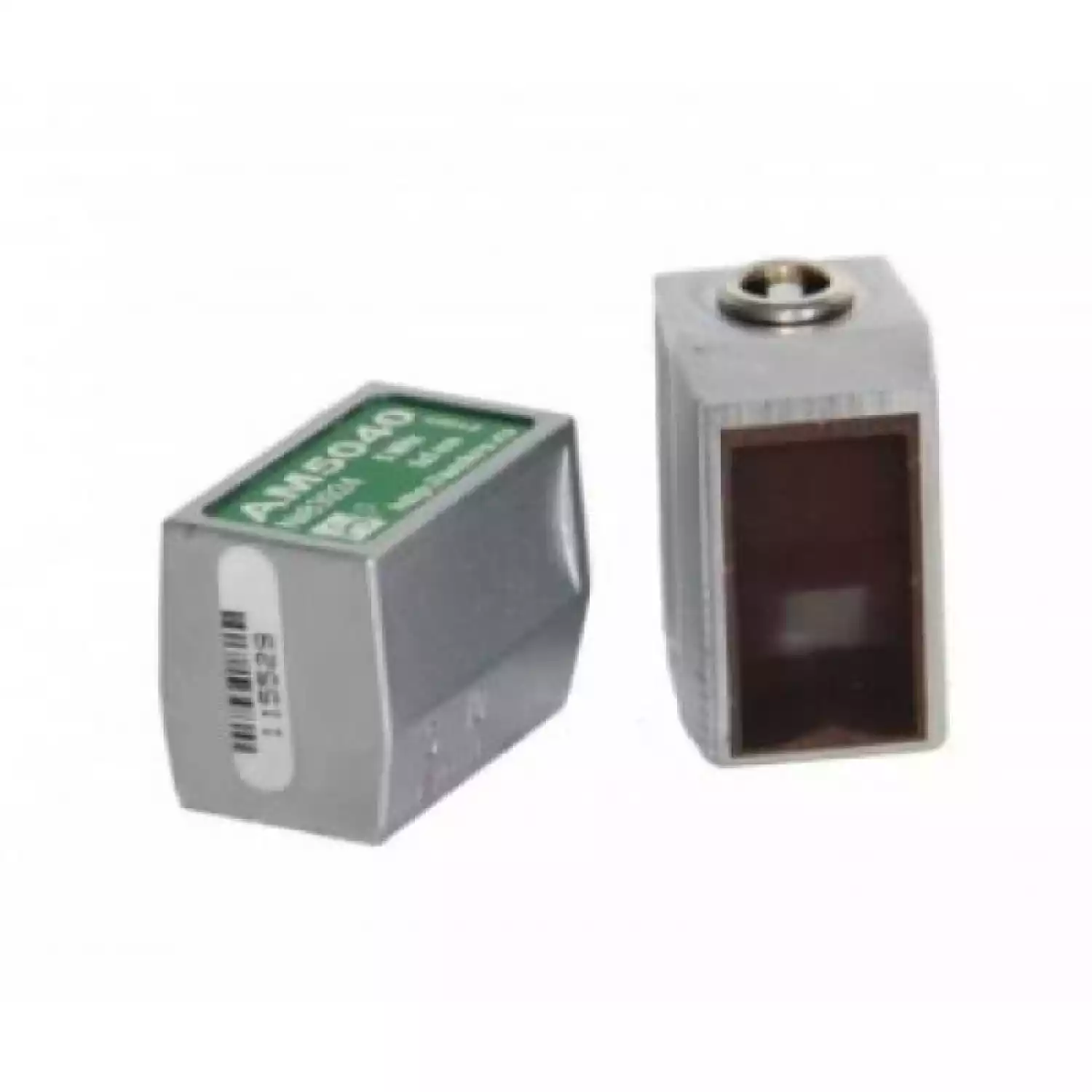

AM50xx малогабаритные наклонные УЗ ПЭП 5МГц

Преобразователь наклонный совмещенный малогабаритный поперечных волн в корпусе повышенной износостойкости. Маркировка по ГОСТ: П121-5-ХХ-М, где XX - угол ввода поперечной (сдвиговой) волны в сталь 20 Номинальная частота 5 МГц Размер пьезоэлемента 5х5 мм Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя AM5070

Эхо-сигнал преобразователя AM5070 от дефекта типа "зарубка" 2х1мм в образце толщиной 6мм (УЗ дефектоскоп УСД-60)

Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм

AM5040 - преобразователь ультразвуковой 5,0 МГц с углом ввода 40 градусов

Характеристики AM5040 - преобразователь ультразвуковой 5,0 МГц с углом ввода 40 градусов

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-40-М
Частота	5 МГц
Угол ввода в сталь	40º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

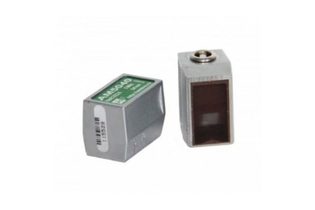

AM5045 - преобразователь ультразвуковой 5,0 МГц с углом ввода 45 градусов

Характеристики AM5045 - преобразователь ультразвуковой 5,0 МГц с углом ввода 45 градусов

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-45-М
Частота	5 МГц
Угол ввода в сталь	45º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AM5050 - преобразователь ультразвуковой 5,0 МГц с углом ввода 50 градусов

Характеристики AM5050 - преобразователь ультразвуковой 5,0 МГц с углом ввода 50 градусов

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-50-М
Частота	5 МГц
Угол ввода в сталь	50º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AM5055 - преобразователь ультразвуковой 5,0 МГц с углом ввода 55 градусов

Характеристики AM5055 - преобразователь ультразвуковой 5,0 МГц с углом ввода 55 градусов

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-55-М
Частота	5 МГц
Угол ввода в сталь	55º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AM5060 - преобразователь ультразвуковой 5,0 МГц с углом ввода 60 градусов

Характеристики AM5060 - преобразователь ультразвуковой 5,0 МГц с углом ввода 60 градусов

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-60-М
Частота	5 МГц
Угол ввода в сталь	60º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AM5065 - преобразователь ультразвуковой 5,0 МГц с углом ввода 65 градусов

Характеристики AM5065 - преобразователь ультразвуковой 5,0 МГц с углом ввода 65 градусов

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-65-М
Частота	5 МГц
Угол ввода в сталь	65º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AM5070 - преобразователь ультразвуковой 5,0 МГц с углом ввода 70 градусов

Характеристики AM5070 - преобразователь ультразвуковой 5,0 МГц с углом ввода 70 градусов

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-70-М
Частота	5 МГц
Угол ввода в сталь	70º
Стрела	7мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AM5075 - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов

Характеристики AM5075 - преобразователь ультразвуковой 5,0 МГц с углом ввода 75 градусов

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-75-М
Частота	5 МГц
Угол ввода в сталь	75º
Стрела	мм
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка

AM5090 - преобразователь ультразвуковой 5,0 МГц, поверхностной волны

Характеристики AM5090 - преобразователь ультразвуковой 5,0 МГц, поверхностной волны

Тип	контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ	П121-5-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя	5 МГц ± 10%
Тип излучаемых волн	поперечные
Размер пьезокерамического элемента	5х5 мм
Размер контактной поверхности	13х22,5 мм
Материал призмы	орстекло
Разъем подключения	Lemo 00.250
Встроенный согласующий элемент	индуктивность
Материал корпуса	латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)	15 х 25 х 17,5 мм
Обозначение по ГОСТ	П121-5-90-М
Частота	5 МГц
Угол ввода в сталь	Поверхностной волны
Состав поставки	преобразователь, паспорт с метрологической аттестацией, упаковка
