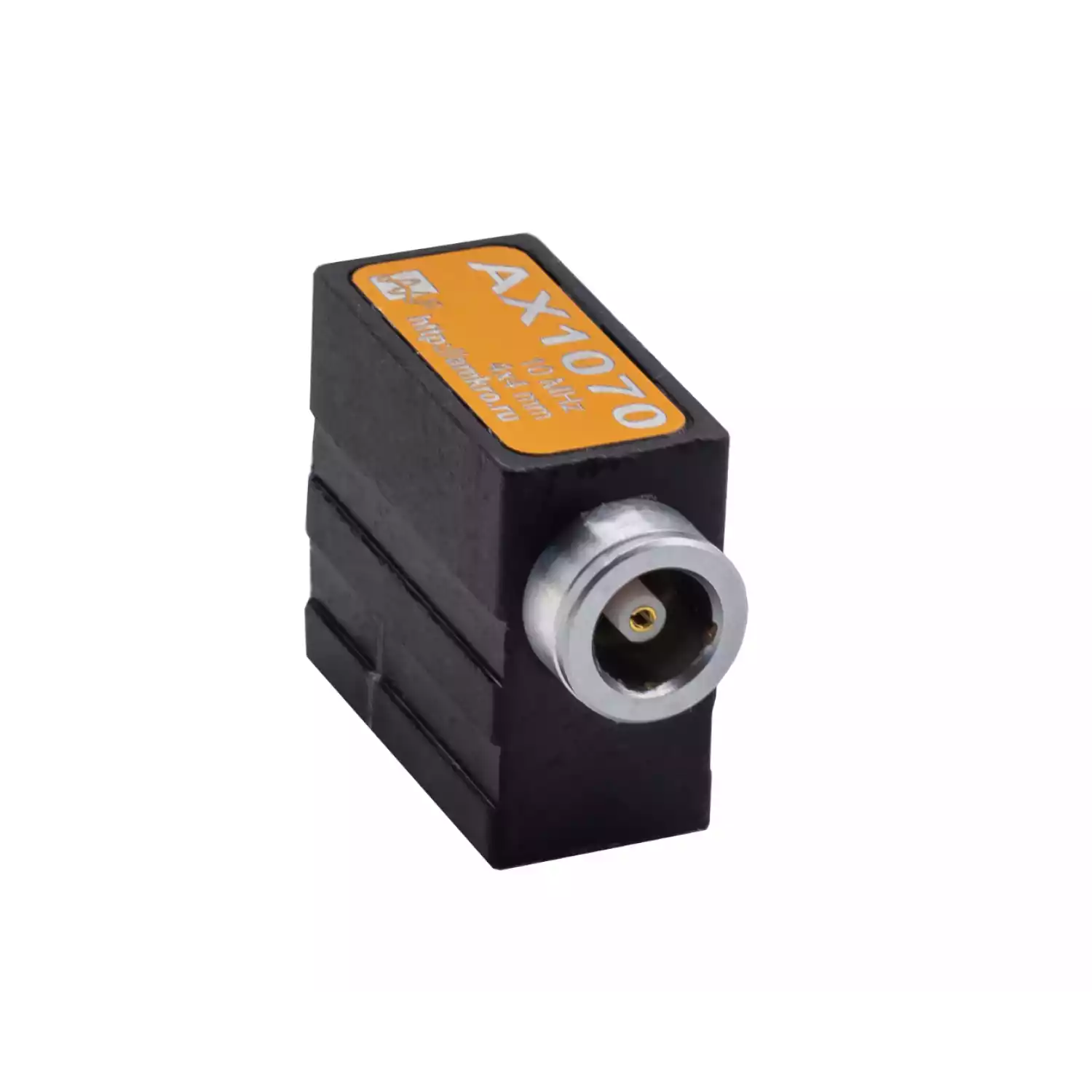

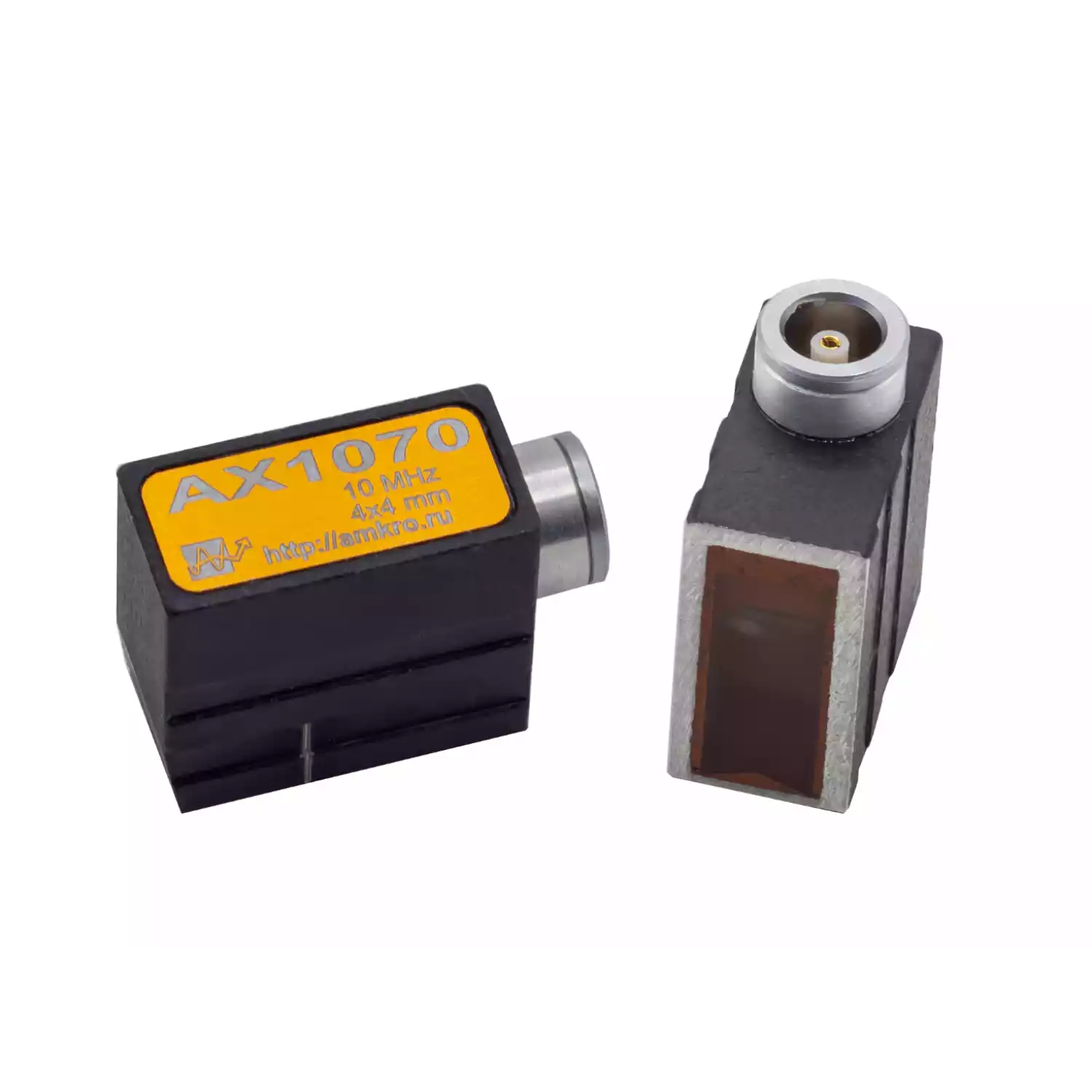

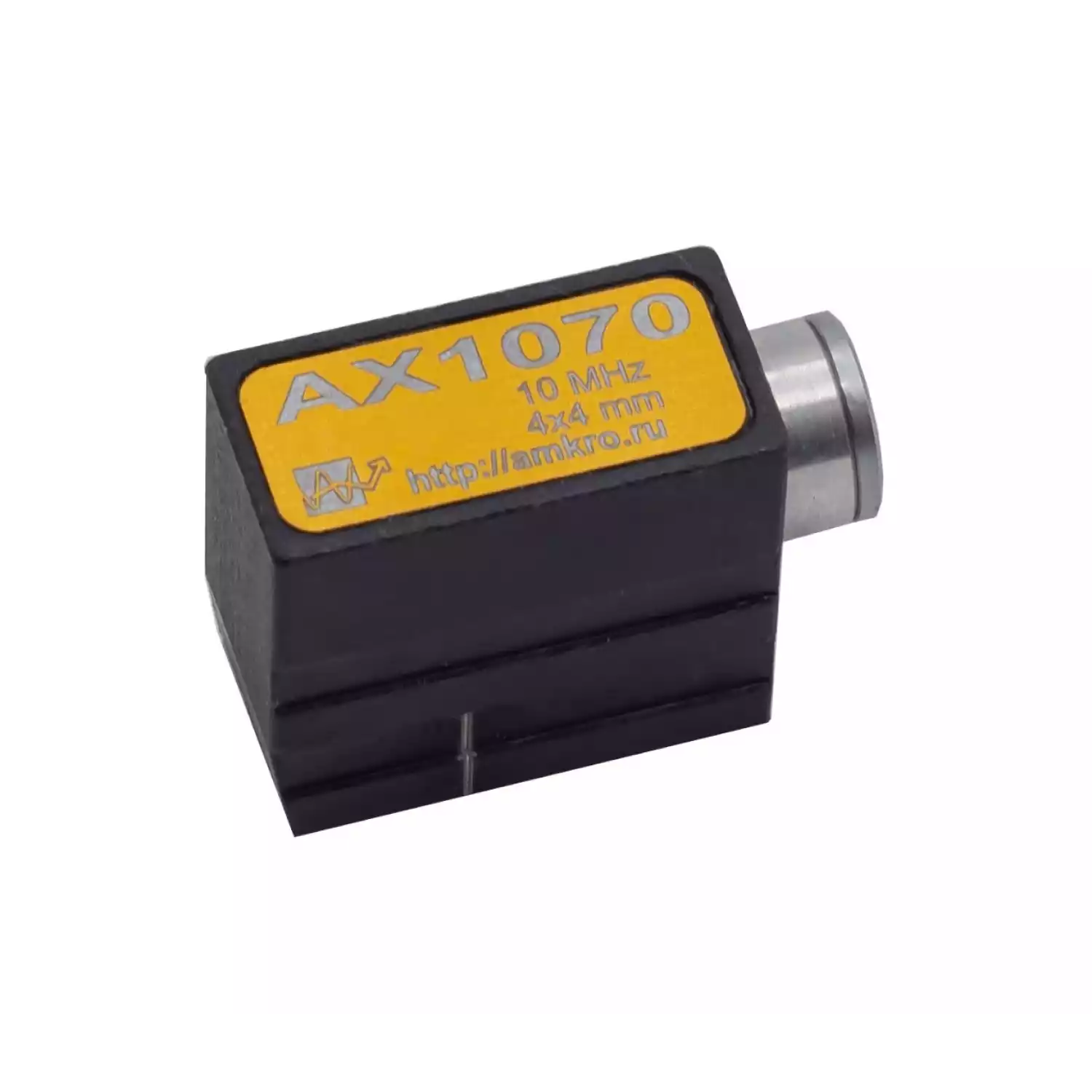

AX10xx миниатюрные наклонные УЗ ПЭП 10МГц

Преобразователь наклонный совмещенный миниатюрный поперечных волн.

Маркировка по ГОСТ: П121-10-ХХ, где XX - угол ввода поперечной (сдвиговой)  волны в сталь 20

Номинальная частота 10 МГц
Размер пьезоэлемента 4х4 мм.
Разъем - Lemo 00
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Преобразователи торговой марки АМКРО - это гарантия надежности и качества.
Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Характеристики AX10xx миниатюрные наклонные УЗ ПЭП 10МГц

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
10 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
4х4 мм
Размер контактной поверхности
10х19 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
10 х 20 х 18 мм
AX1040 - преобразователь ультразвуковой 10,0 МГц с углом ввода 40 градусов
5 700
Купить в 1 клик

Характеристики AX1040 - преобразователь ультразвуковой 10,0 МГц с углом ввода 40 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
10 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
4х4 мм
Размер контактной поверхности
10х19 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
10 х 20 х 18 мм
AX1050 - преобразователь ультразвуковой 10,0 МГц с углом ввода 50 градусов
5 700
Купить в 1 клик

Характеристики AX1050 - преобразователь ультразвуковой 10,0 МГц с углом ввода 50 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
10 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
4х4 мм
Размер контактной поверхности
10х19 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
10 х 20 х 18 мм

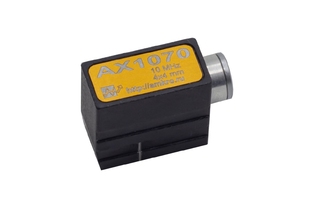

AX1060 - преобразователь ультразвуковой 10,0 МГц с углом ввода 60 градусов
5 700
Купить в 1 клик

Характеристики AX1060 - преобразователь ультразвуковой 10,0 МГц с углом ввода 60 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
10 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
4х4 мм
Размер контактной поверхности
10х19 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
10 х 20 х 18 мм
AX1065 - преобразователь ультразвуковой 10,0 МГц с углом ввода 65 градусов
5 700
Купить в 1 клик

Характеристики AX1065 - преобразователь ультразвуковой 10,0 МГц с углом ввода 65 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
10 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
4х4 мм
Размер контактной поверхности
10х19 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
10 х 20 х 18 мм
AX1070 - преобразователь ультразвуковой 10,0 МГц с углом ввода 70 градусов
5 700
Купить в 1 клик

Характеристики AX1070 - преобразователь ультразвуковой 10,0 МГц с углом ввода 70 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
10 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
4х4 мм
Размер контактной поверхности
10х19 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
10 х 20 х 18 мм
AX1075 - преобразователь ультразвуковой 10,0 МГц с углом ввода 75 градусов
5 700
Купить в 1 клик

Характеристики AX1075 - преобразователь ультразвуковой 10,0 МГц с углом ввода 75 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
10 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
4х4 мм
Размер контактной поверхности
10х19 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
10 х 20 х 18 мм
AX1090 - преобразователь ультразвуковой 10,0 МГц, поверхностной волны
5 700
Купить в 1 клик

Характеристики AX1090 - преобразователь ультразвуковой 10,0 МГц, поверхностной волны

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-10-ХХ (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
10 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
4х4 мм
Размер контактной поверхности
10х19 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00
Встроенный согласующий элемент
индуктивность
Материал корпуса
алюминий с гальваническим покрытием
Габаритные размеры (ШхДхВ)
10 х 20 х 18 мм
