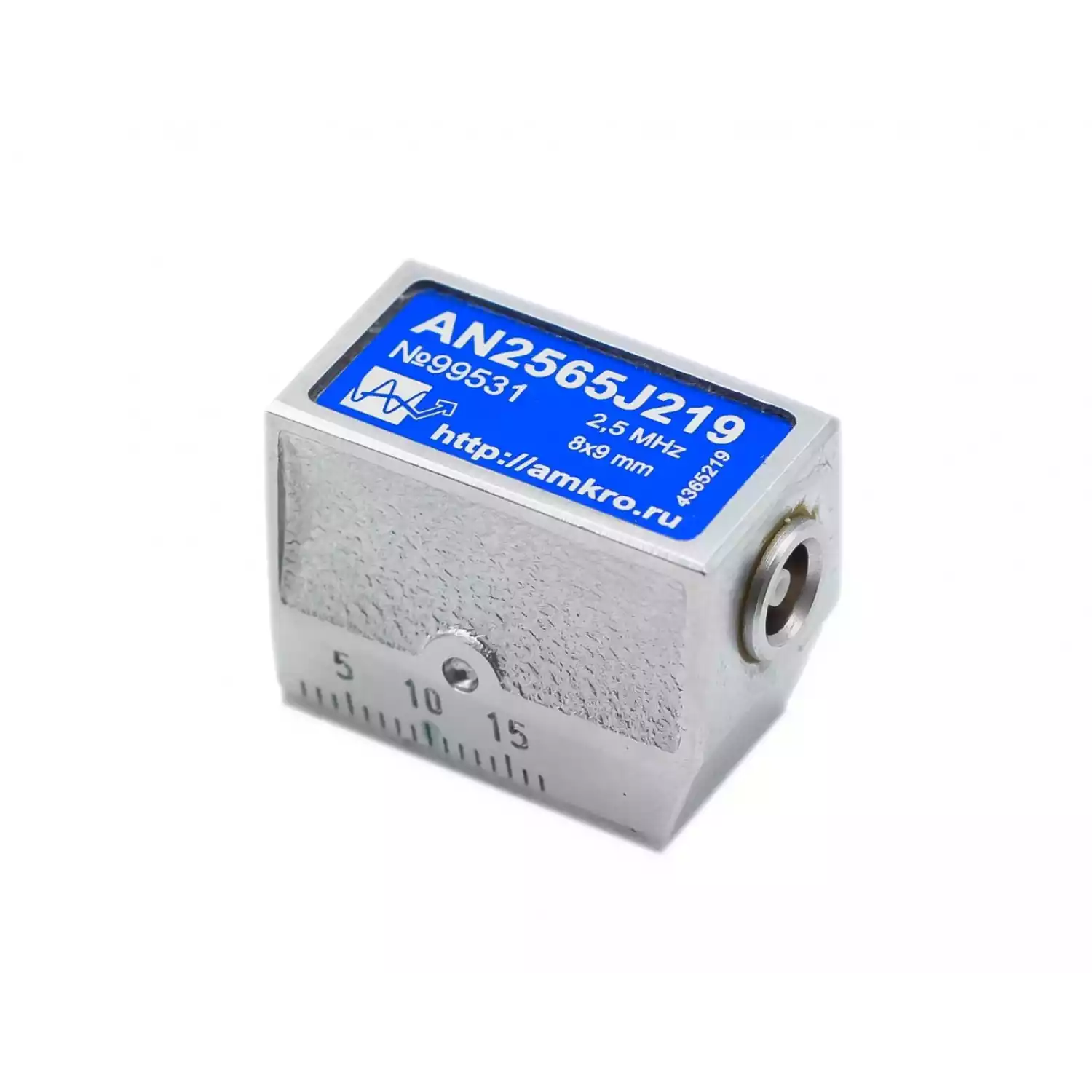

AN2565Jxx наклонные совмещенные притертые преобразователи 2,5 МГц 65 град

Под заказ
Артикул: 8085
Кропус
Подробнее
Под заказ
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
AN2565Jxx наклонные совмещенные притертые преобразователи 2,5 МГц 65 град

Ультразвуковые наклонные совмещенные преобразователи для контроля стыковых сварных соединений труб. Частота 2,5 МГц, угол ввода в сталь 65 град.

Выполняются с притиркой под определенный диаметр трубы

Также используются для выявления поперечных дефектов тела трубы указанного диаметра.
Обозначение: AN2565Jxx, где

AN -тип корпуса и конструкции;
25 - частота 2,5 МГц
65 - угол ввода УЗ колебаний 65 градусов (для стали марки 20)
J - (joint) обозначение направления притирки (вдоль направления излучения колебаний)
xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.
Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
AN2565J024 (с диаметром 24мм)
AN2565J024 (с диаметром 24мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J024 (с диаметром 24мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J030 (с диаметром 30мм)
AN2565J030 (с диаметром 30мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J030 (с диаметром 30мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J036 (с диаметром 36мм)
AN2565J036 (с диаметром 36мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J036 (с диаметром 36мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J040 (с диаметром 40мм)
AN2565J040 (с диаметром 40мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J040 (с диаметром 40мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J066 (с диаметром 66мм)
AN2565J066 (с диаметром 66мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J066 (с диаметром 66мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J076 (с диаметром 76мм)
AN2565J076 (с диаметром 76мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J076 (с диаметром 76мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J084 (с диаметром 84мм)
AN2565J084 (с диаметром 84мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J084 (с диаметром 84мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка

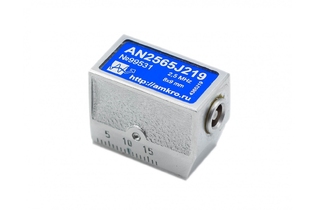

AN2565J089 (с диаметром 89мм)
AN2565J089 (с диаметром 89мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J089 (с диаметром 89мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J108 (с диаметром 108мм)
AN2565J108 (с диаметром 108мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J108 (с диаметром 108мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J127 (с диаметром 127мм)
AN2565J127 (с диаметром 127мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J127 (с диаметром 127мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J114 (с диаметром 114мм)
AN2565J114 (с диаметром 114мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J114 (с диаметром 114мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J133 (с диаметром 133мм)
AN2565J133 (с диаметром 133мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J133 (с диаметром 133мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J159 (с диаметром 159мм)
AN2565J159 (с диаметром 159мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J159 (с диаметром 159мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J219 (с диаметром 219мм)
AN2565J219 (с диаметром 219мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J219 (с диаметром 219мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J273 (с диаметром 273мм)
AN2565J273 (с диаметром 273мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J273 (с диаметром 273мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J325 (с диаметром 325мм)
AN2565J325 (с диаметром 325мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J325 (с диаметром 325мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN2565J524 (с диаметром 524мм)
AN2565J524 (с диаметром 524мм)
4 884 руб.
Купить в 1 клик

Характеристики AN2565J524 (с диаметром 524мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
вдоль направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
65 °
Обозначение по ГОСТ
П121-2,5-65-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
2,5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка

C этим товаром смотрят

Наши новости
Все новости
Нам исполнилось 7 лет!
Сегодня у нас особенный день - нам 7 лет!
Поздравляем с днем метрологии!
Пусть всегда Ваши измерения будут точными!
С новым 2023 годом!!!!
Поздравляем с новым годом и рождеством!
Участие в фестивале «Строй-Герой» 2022
Компания А3 Инжиниринг приняла участие в фестивале «Строй-Герой» 2022
