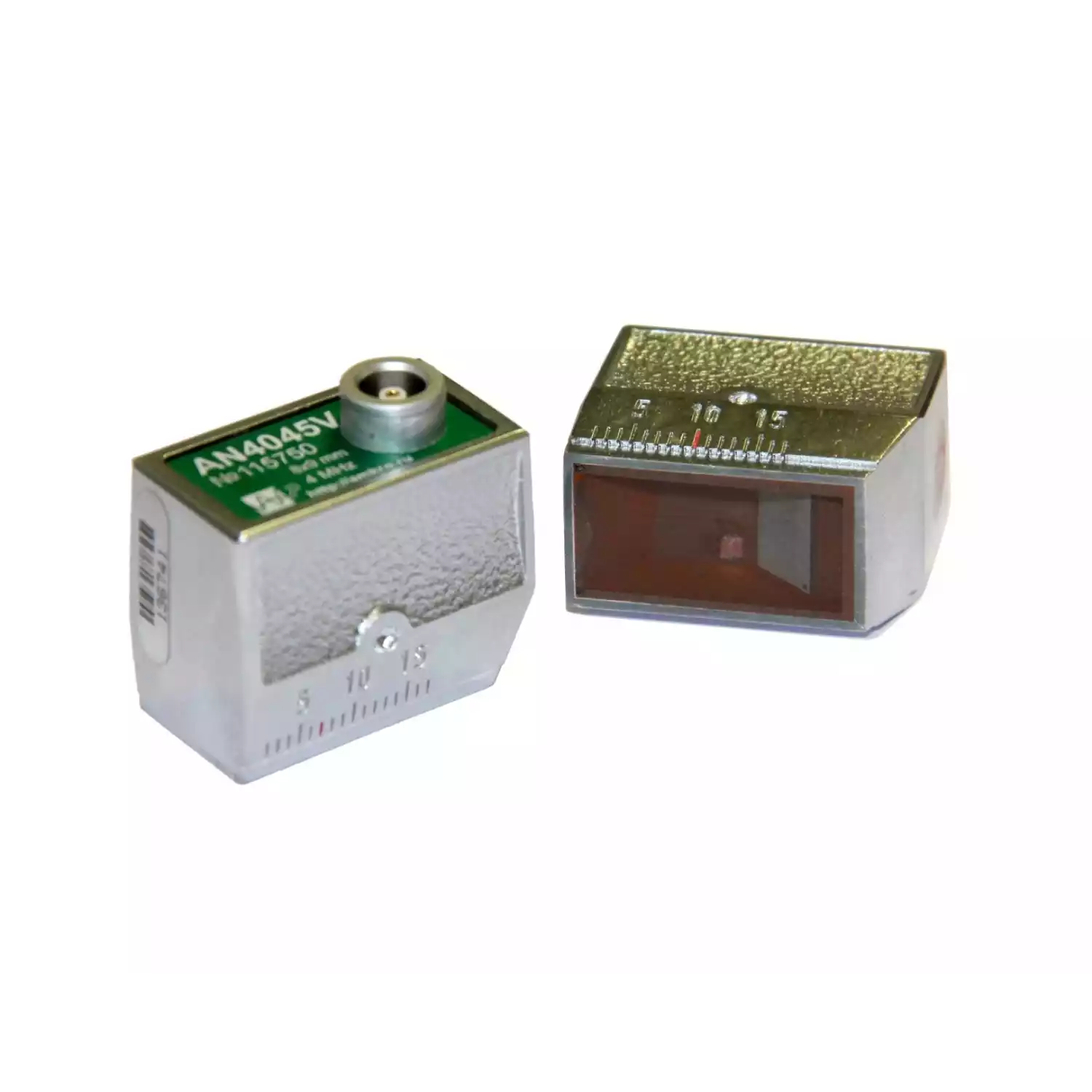

AN40xxV малогабаритные наклонные УЗ ПЭП 4МГц

Преобразователь совмещенный наклонный поперечных волн частотой 4МГц с верхним выводом разъема подключения.

Маркировка по ГОСТ: П121-4-XX-М (где XX-угол ввода сдвиговой (поперечной) волны в Сталь20.

Размер пьезоэлемента 8х9мм

Разъем - Lemo00.

Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.

Форма сигнала и спектр преобразователя ADL2550S



Эхо-сигнал от искусственного дефекта типа "зарубка" 1х1,3мм в образце толщиной 4мм ( УЗ дефектоскоп УСД-60)

Преобразователи торговой марки АМКРО - это гарантия надежности и качества. Многоступенчатая система контроля качества на всех этапах производства позволяет нам серийно производить высококачественный продукт на уровне лучших мировых брендов.

Характеристики AN40xxV малогабаритные наклонные УЗ ПЭП 4МГц

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
AN4030V - преобразователь ультразвуковой 4,0 МГц с углом ввода 30 градусов
4 440
Купить в 1 клик

Характеристики AN4030V - преобразователь ультразвуковой 4,0 МГц с углом ввода 30 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-30-М
Частота
4,0 МГц
Угол ввода в сталь
30º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4040V - преобразователь ультразвуковой 4,0 МГц с углом ввода 40 градусов
4 440
Купить в 1 клик

Характеристики AN4040V - преобразователь ультразвуковой 4,0 МГц с углом ввода 40 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-40-М
Частота
4,0 МГц
Угол ввода в сталь
40º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4045V - преобразователь ультразвуковой 4,0 МГц с углом ввода 45 градусов
4 440
Купить в 1 клик

Характеристики AN4045V - преобразователь ультразвуковой 4,0 МГц с углом ввода 45 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-45-М
Частота
4,0 МГц
Угол ввода в сталь
45º
Стрела
7 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4050V - преобразователь ультразвуковой 4,0 МГц с углом ввода 50 градусов
4 440
Купить в 1 клик

Характеристики AN4050V - преобразователь ультразвуковой 4,0 МГц с углом ввода 50 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-50-М
Частота
4,0 МГц
Угол ввода в сталь
50º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4055V - преобразователь ультразвуковой 4,0 МГц с углом ввода 55 градусов
4 440
Купить в 1 клик

Характеристики AN4055V - преобразователь ультразвуковой 4,0 МГц с углом ввода 55 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-55-М
Частота
4,0 МГц
Угол ввода в сталь
55º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4060V - преобразователь ультразвуковой 4,0 МГц с углом ввода 60 градусов
4 440
Купить в 1 клик

Характеристики AN4060V - преобразователь ультразвуковой 4,0 МГц с углом ввода 60 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-60-М
Частота
4,0 МГц
Угол ввода в сталь
60º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4065V - преобразователь ультразвуковой 4,0 МГц с углом ввода 65 градусов
4 440
Купить в 1 клик

Характеристики AN4065V - преобразователь ультразвуковой 4,0 МГц с углом ввода 65 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-65-М
Частота
4,0 МГц
Угол ввода в сталь
65º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4070V - преобразователь ультразвуковой 4,0 МГц с углом ввода 70 градусов
4 440
Купить в 1 клик

Характеристики AN4070V - преобразователь ультразвуковой 4,0 МГц с углом ввода 70 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-70-М
Частота
4,0 МГц
Угол ввода в сталь
70º
Стрела
10 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4075V - преобразователь ультразвуковой 4,0 МГц с углом ввода 75 градусов
4 440
Купить в 1 клик

Характеристики AN4075V - преобразователь ультразвуковой 4,0 МГц с углом ввода 75 градусов

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-75-М
Частота
4,0 МГц
Угол ввода в сталь
75º
Стрела
мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN4090V - преобразователь ультразвуковой 4,0 МГц, поверхностной волны
4 440
Купить в 1 клик

Характеристики AN4090V - преобразователь ультразвуковой 4,0 МГц, поверхностной волны

Тип
контактный, наклонный, совмещенный, поперечных волн
Обозначение по ГОСТ
П121-4,0-ХХ-М (где XX - угол ввода поперечной волны в сталь)
Номинальная частота преобразователя
4,0 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности
13,5х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 25,5 мм
Обозначение по ГОСТ
П121-4-90-М
Частота
4,0 МГц
Угол ввода в сталь
Поверхностная волна
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
