AN5040Bxx наклонный совмещенный притертый преобразователь 5 МГц с углом 40град

Под заказ
Кропус
Под заказ
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС

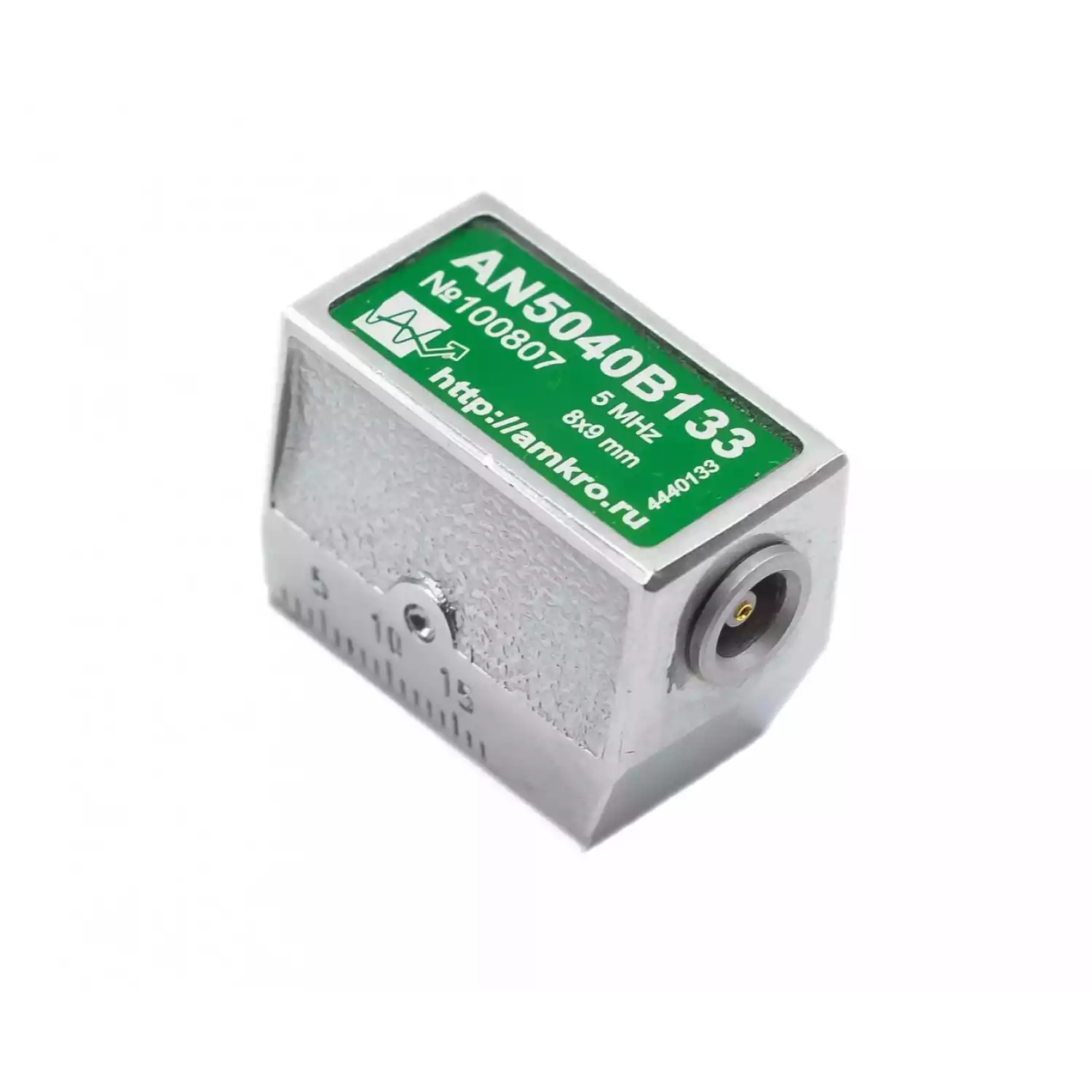

AN5040Bxx наклонный совмещенный притертый преобразователь 5 МГц с углом 40град

Ультразвуковые наклонные совмещенные преобразователи для контроля гибов труб. Частота 5 МГц, угол ввода в сталь 40 град.

Выполняются с притиркой под определенный диаметр гиба.

Также используются для выявления продольных дефектов труб указанного диаметра.
Обозначение: AN5040Bxx, где

AN -тип корпуса и конструкции;
50- частота 5,0 МГц
40 -угол ввода УЗ колебаний 40 градусов (для стали марки 20)
B - (bending) обозначение направления притирки (поперек направления излучения колебаний)
xx - диаметр притирки

Наклонные преобразователи АМКРО могут быть притерты для соответствия любому диаметру кривизны поверхности под заказ. В прайсе указаны лишь наиболее распространенные типоразмеры, как правило имеющиеся на складе компании в наличии. Наличие или срок исполнения заказа для других диаметров кривизны уточняйте при заказе.

Характеристики AN5040Bxx наклонный совмещенный притертый преобразователь 5 МГц с углом 40град

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
AN5040B060 (с диаметром 60 мм)
4 884
Купить в 1 клик

Характеристики AN5040B060 (с диаметром 60 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5040B066 (с диаметром 66 мм)
4 884
Купить в 1 клик

Характеристики AN5040B066 (с диаметром 66 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5040B076 (с диаметром 76 мм)
4 884
Купить в 1 клик

Характеристики AN5040B076 (с диаметром 76 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5040B089 (с диаметром 89 мм)
4 884
Купить в 1 клик

Характеристики AN5040B089 (с диаметром 89 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5040B108 (с диаметром 108 мм)
4 884
Купить в 1 клик

Характеристики AN5040B108 (с диаметром 108 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5040B114 (с диаметром 114 мм)
4 884
Купить в 1 клик

Характеристики AN5040B114 (с диаметром 114 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка

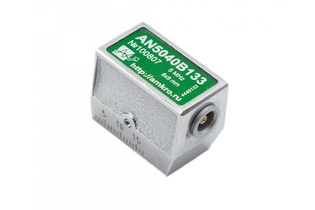

AN5040B133 (с диаметром 133 мм)
4 884
Купить в 1 клик

Характеристики AN5040B133 (с диаметром 133 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5040B159 (с диаметром 159 мм)
4 884
Купить в 1 клик

Характеристики AN5040B159 (с диаметром 159 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5040B219 (с диаметром 219 мм)
4 884
Купить в 1 клик

Характеристики AN5040B219 (с диаметром 219 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
AN5040B273 (с диаметром 273 мм)
4 884
Купить в 1 клик

Характеристики AN5040B273 (с диаметром 273 мм)

Тип
контактный, наклонный, совмещенный, поперечных волн
Направление притирки
поперек направления излучения УЗ колебаний
Диаметр притирки
любой по заказу
Угол ввода ультразвуковых колебаний в сталь 20
40 °
Обозначение по ГОСТ
П121-5-40-ДХХ (где XX - диаметр кривизны поверхности)
Номинальная частота преобразователя
5 МГц ± 10%
Тип излучаемых волн
поперечные
Размер пьезокерамического элемента
8х9 мм
Размер контактной поверхности (до притирки)
13х24 мм
Материал призмы
орстекло
Разъем подключения
Lemo 00.250
Встроенный согласующий элемент
индуктивность
Материал корпуса
латунь с гальваническим покрытием
Габаритные размеры (ШхДхВ)
16,5 х 28 х 22 мм
Состав поставки
преобразователь, паспорт с метрологической аттестацией, упаковка
