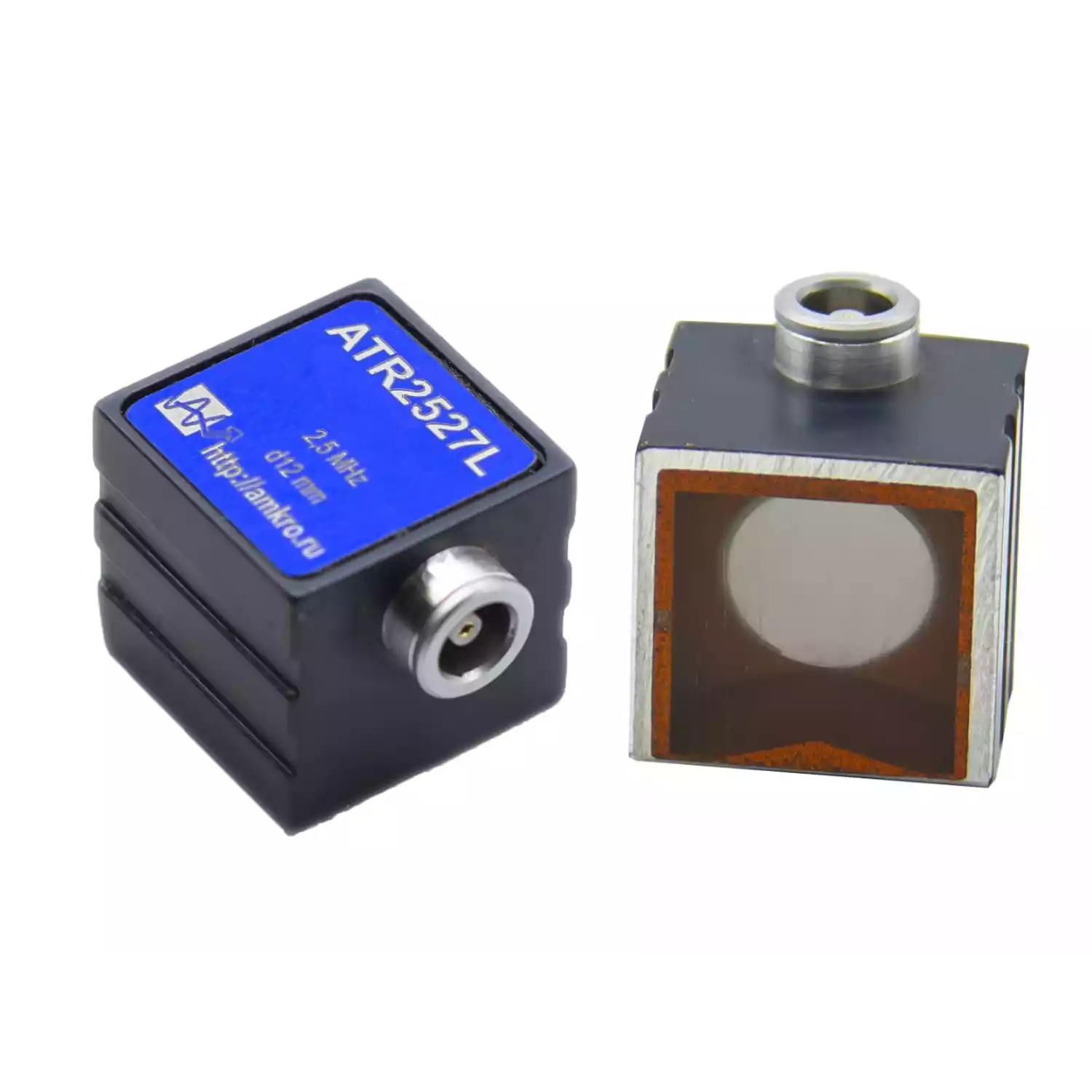

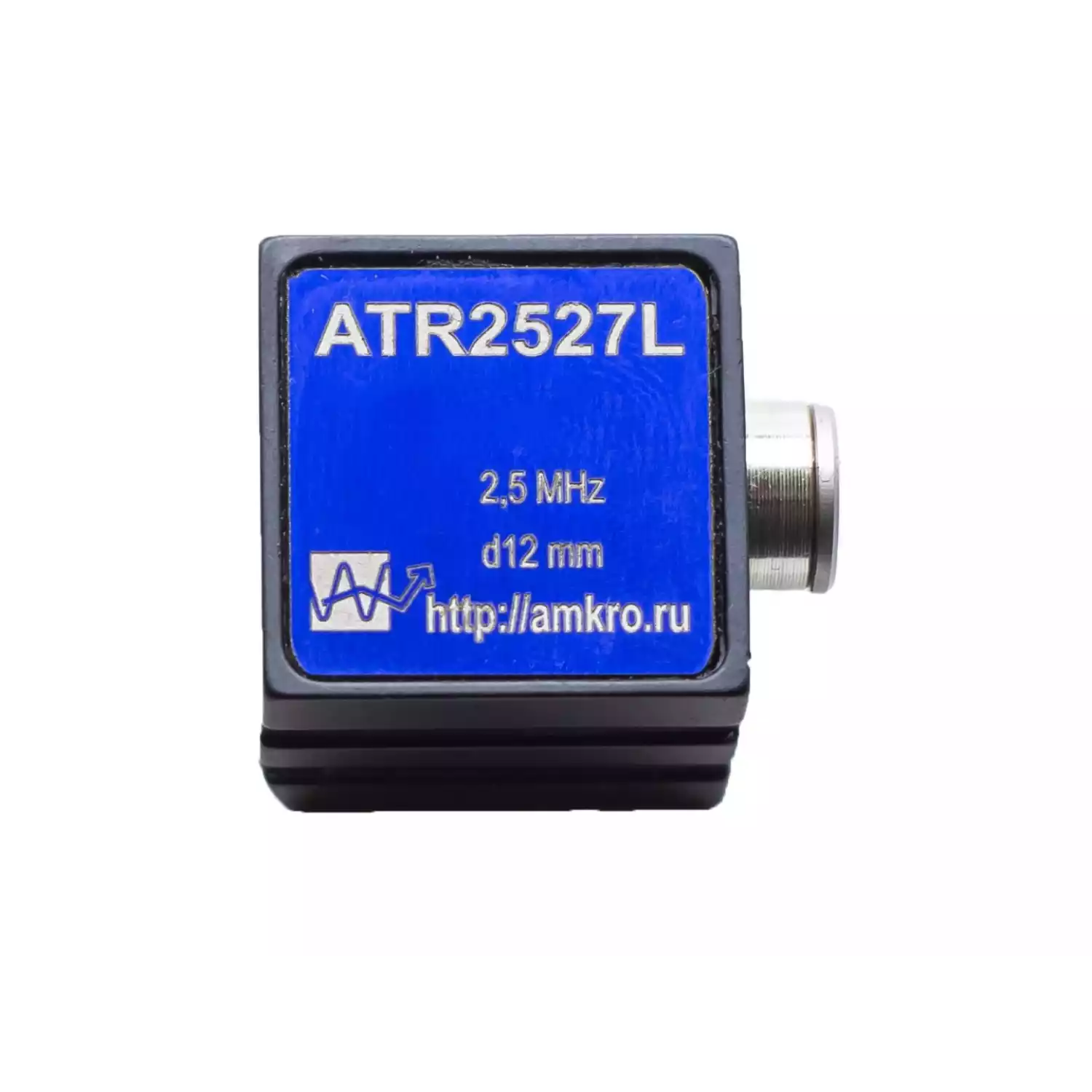

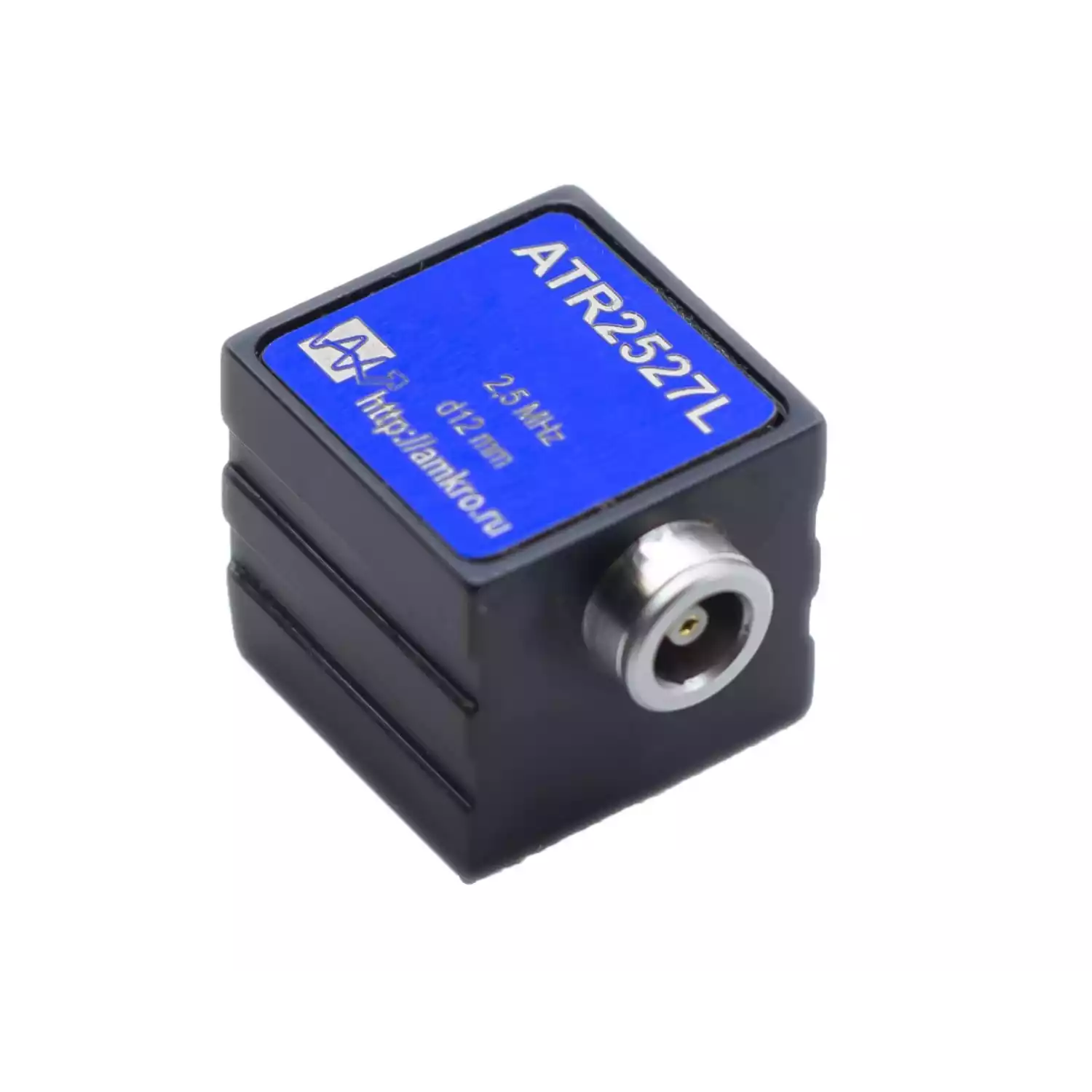

Специализированный железнодорожный преобразователь продольных волн с диаметром п/э 12мм и частотой 2,5МГц.
Аналог преобразователь П121-2,5-xx-082 фирмы "Алтек" (где xx- угол ввода продольной волны 12, 20, 22 или 27 градусов)
|
Тип
|
контактный, наклонный, совмещенный |
|
Обозначение по ГОСТ
|
П121-2,5-ХХ-082 (где XX - угол ввода продольной волны в сталь) |
|
Номинальная частота преобразователя
|
2,5 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Размер пьезокерамического элемента
|
∅ 12 мм |
|
Размер контактной поверхности
|
20х20 мм |
|
Материал призмы
|
орстекло |
|
Разъем подключения
|
1 х Lemo00 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
алюминий с гальваническим покрытием |
|
Габаритные размеры (ШхДхВ)
|
20 х 20 х 20 мм |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
