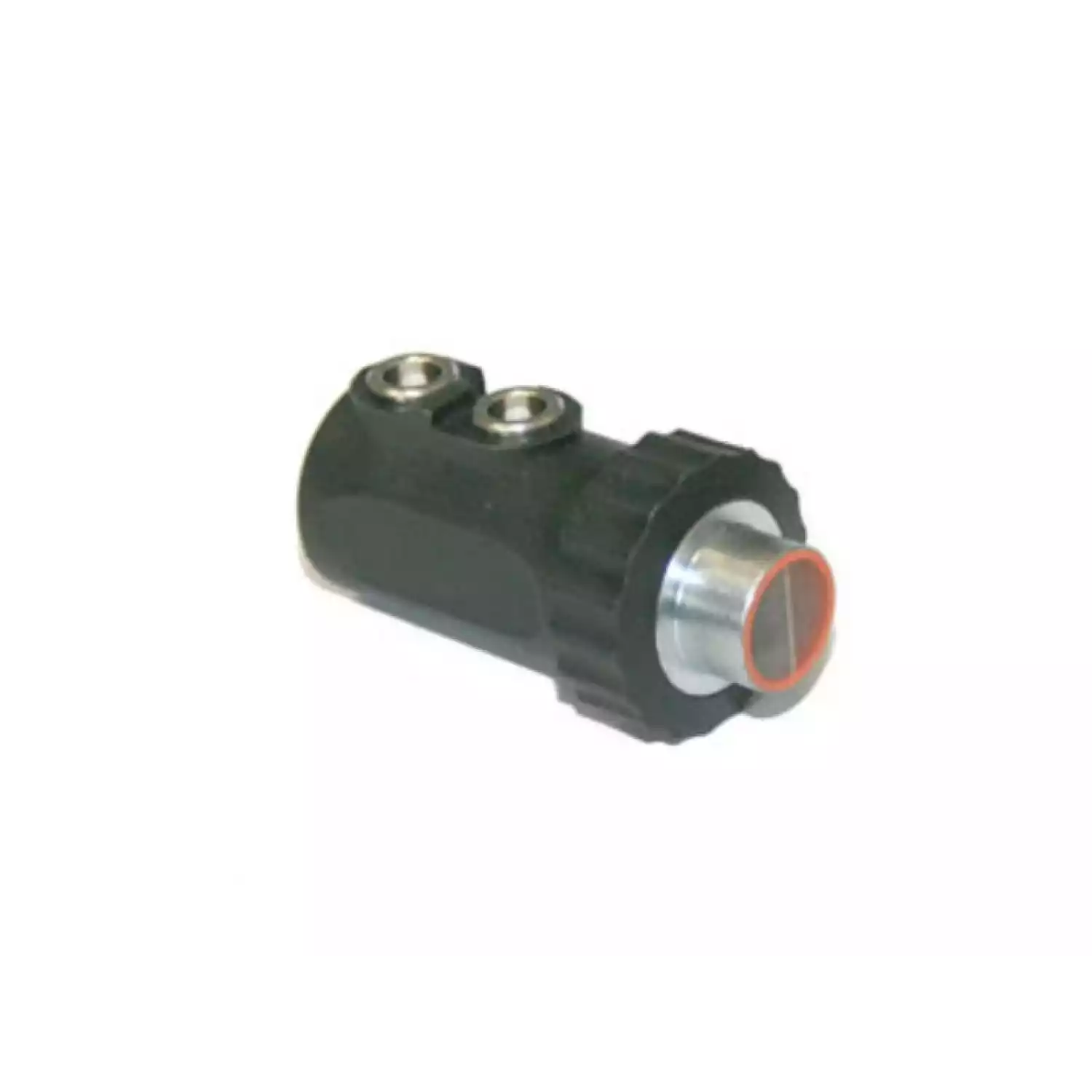

Раздельно- совмещенный ультразвуковой преобразователь П112-DA310 является аналогом преобразователя DA310 для толщиномеров компании GE Krautkramer.
Номинальная частота 5 МГц
Размер пьезоэлементов ∅10/2 мм
Диапазон контроля от 1,2 до 200мм.
Совместим с толщиномерами серий DM4, DM5, DMS (GE Krautkramer), УДТ-20, УДТ-40 (Кропус)
|
Тип
|
контактный, прямой, раздельно-совмещенный |
|
Обозначение по ГОСТ
|
П112-5-10/2-DA310 |
|
Номинальная частота преобразователя
|
5 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Размер пьезокерамического элемента
|
∅10/2 мм |
|
Размер контактной поверхности
|
∅13 мм |
|
Материал контактной поверхности
|
специальный полимер |
|
Диапазон контроля по стали
|
1,2 - 200 мм |
|
Совместимость с толщиномерами
|
DM4, DM5, DMS (GE Krautkramer), УДТ-20, УДТ-40 (Kropus) |
|
Разъем подключения
|
2 х Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
пластик |
|
Габаритные размеры
|
∅25 х 47 мм |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
