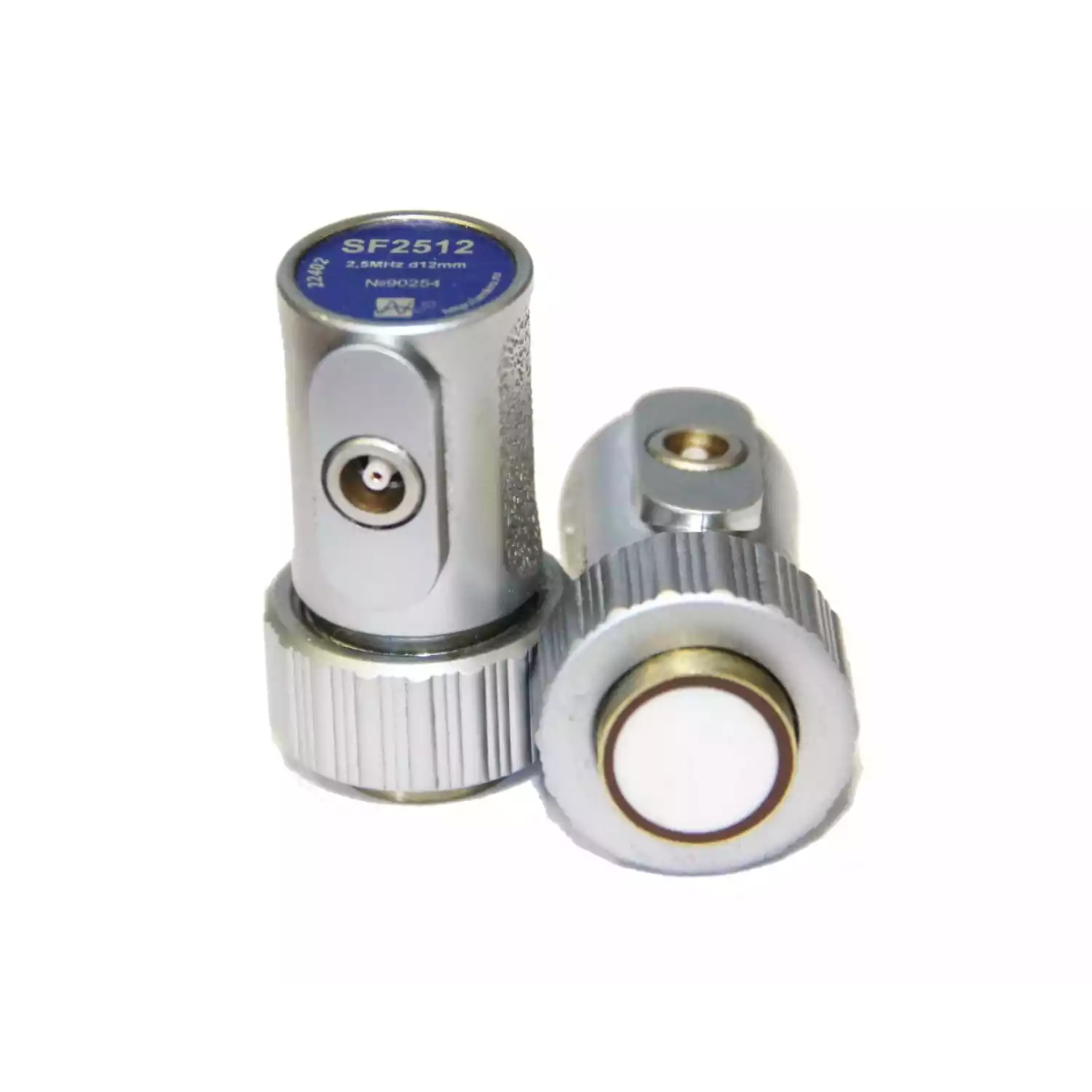

SF2512 - ультразвуковой контактный совмещенный преобразователь с керамической защитной поверхностью.
Номинальная частота 2,5 МГц.
Диаметр пьезоэлемента - 12мм.
Подходит для всех типов отечественных и зарубежных ультразвуковых дефектоскопов.
Форма сигнала и спектр
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-2,5-К12-002 |
|
Номинальная частота преобразователя
|
2,5 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Размер пьезокерамического элемента
|
∅12мм |
|
Размер контактной поверхности
|
∅15мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-латунь с гальваническим покрытием |
|
Габаритные размеры (ДхШ)
|
∅20 х 45 мм |
