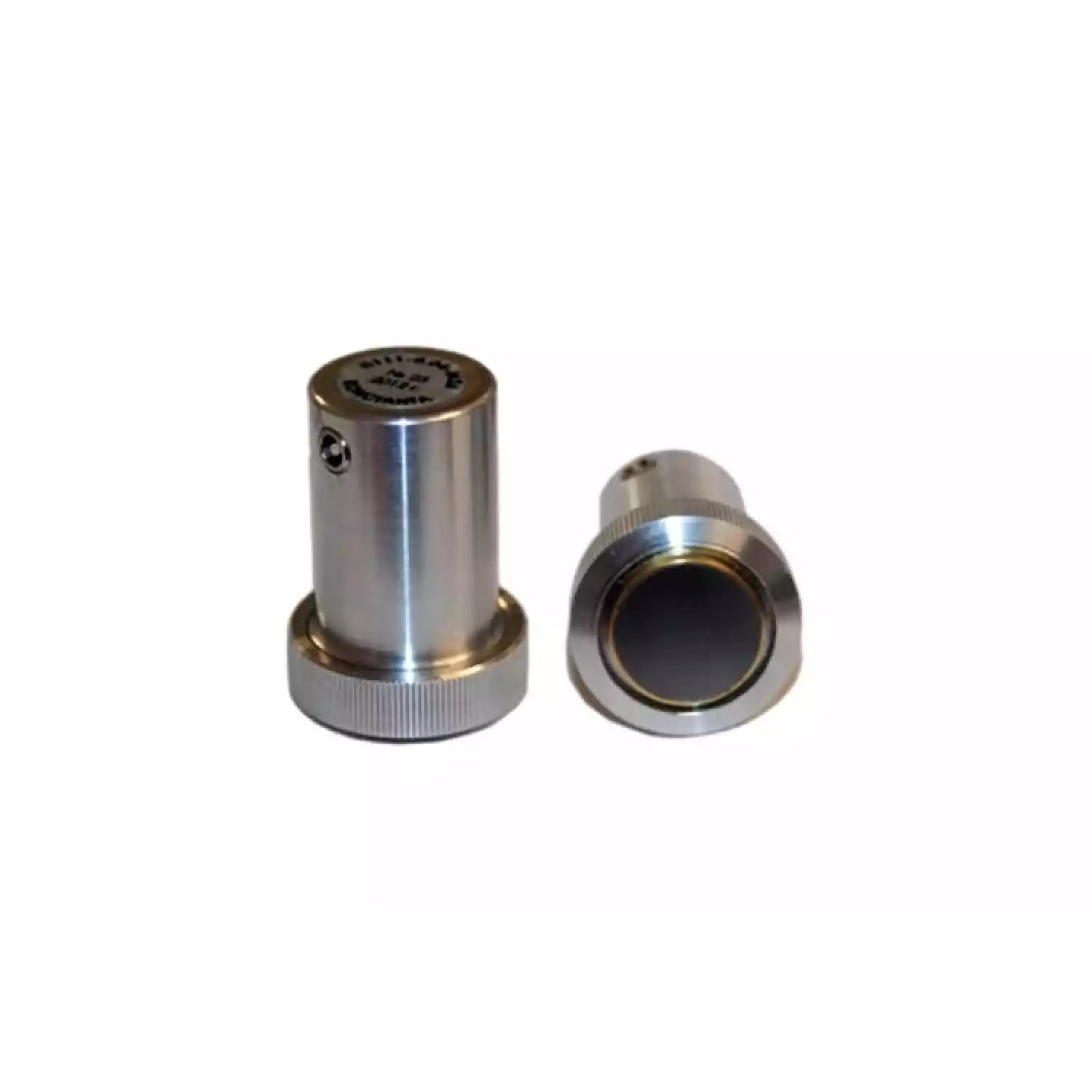

Низкочастотные преобразователи с металлизированной поверхностью и диаметром 26мм. Предназначены для теневого режима контроля.
1) П111-0,04-М26 - Частота 40 кГц
2) П111-0,06-М26 - Частота 60 кГц
3) П111-0,08-М26 - Частота 80 кГц
4) П111-0,1-М26 - Частота 100 кГц
5) П111-0,2-М26 - Частота 200 кГц
6) П111-0,4-М26 - Частота 400 кГц
|
Тип
|
контактный, прямой, раздельный |
|
Обозначение по ГОСТ
|
П113-**-М26 |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
26мм |
|
Диаметр контактной поверхности
|
29мм |
|
Материал контактной поверхности
|
сталь |
|
Разъем подключения
|
Lemo 00.250 |
|
Материал корпуса
|
алюминий |
|
Габаритные размеры
|
H=60mm, D=42mm |
|
Тип
|
контактный, прямой, совмещенный |
|
Обозначение по ГОСТ
|
П111-5-К8-002 |
|
Номинальная частота преобразователя
|
5,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
8мм |
|
Диаметр контактной поверхности
|
10мм |
|
Материал контактной поверхности
|
протектор из высокопрочной керамики |
|
Разъем подключения
|
Lemo 00.250 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
наружная втулка -латунь, корпус-алюминий с гальваническим покрытием никелем |
|
Габаритные размеры
|
H=34mm, D=20mm |
