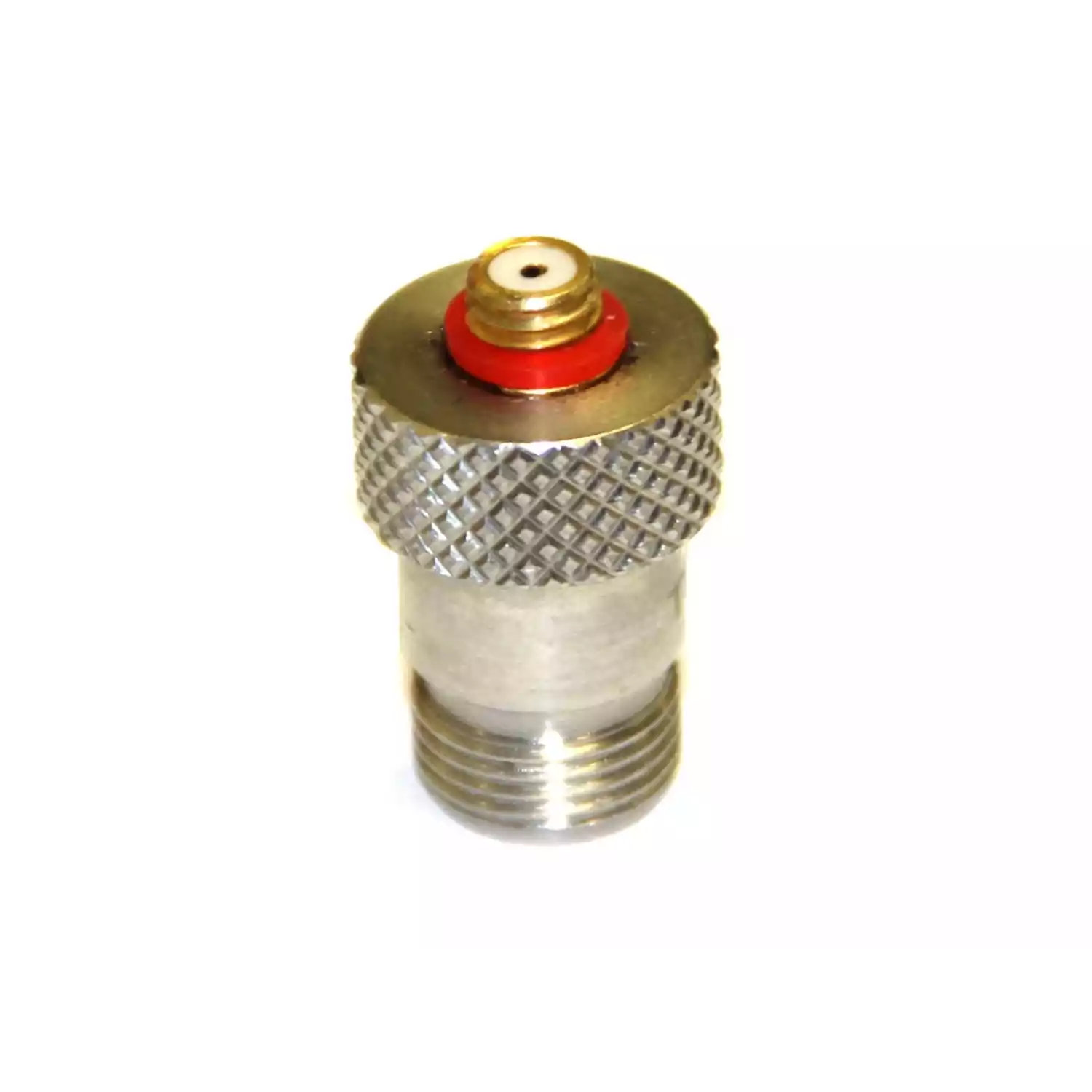

Ультразвуковой преобразователь продольных волн для контроля дифракционно-временным методом (TOFD).
Частота 15МГц, диаметр элемента 3мм. Широкополосный импульс малой длительности.
Резьба под призму TF06 с диаметром 9мм.
|
Тип
|
прямой, совмещенный, для установки в призму |
|
Обозначение по ГОСТ
|
П111-15-d3-TFD |
|
Номинальная частота преобразователя
|
15,0 МГц ± 10% |
|
Тип излучаемых волн
|
продольные |
|
Диаметр пьезокерамического элемента
|
3мм |
|
Диаметр контактной поверхности
|
8мм |
|
Диаметр резьбы под призму
|
9мм |
|
Материал контактной поверхности
|
полимер, согласованный на Rexolite |
|
Разъем подключения
|
Microdot S-50 |
|
Встроенный согласующий элемент
|
индуктивность |
|
Материал корпуса
|
нержавеющая сталь |
|
Габаритные размеры
|
H=21mm, D=13mm |
