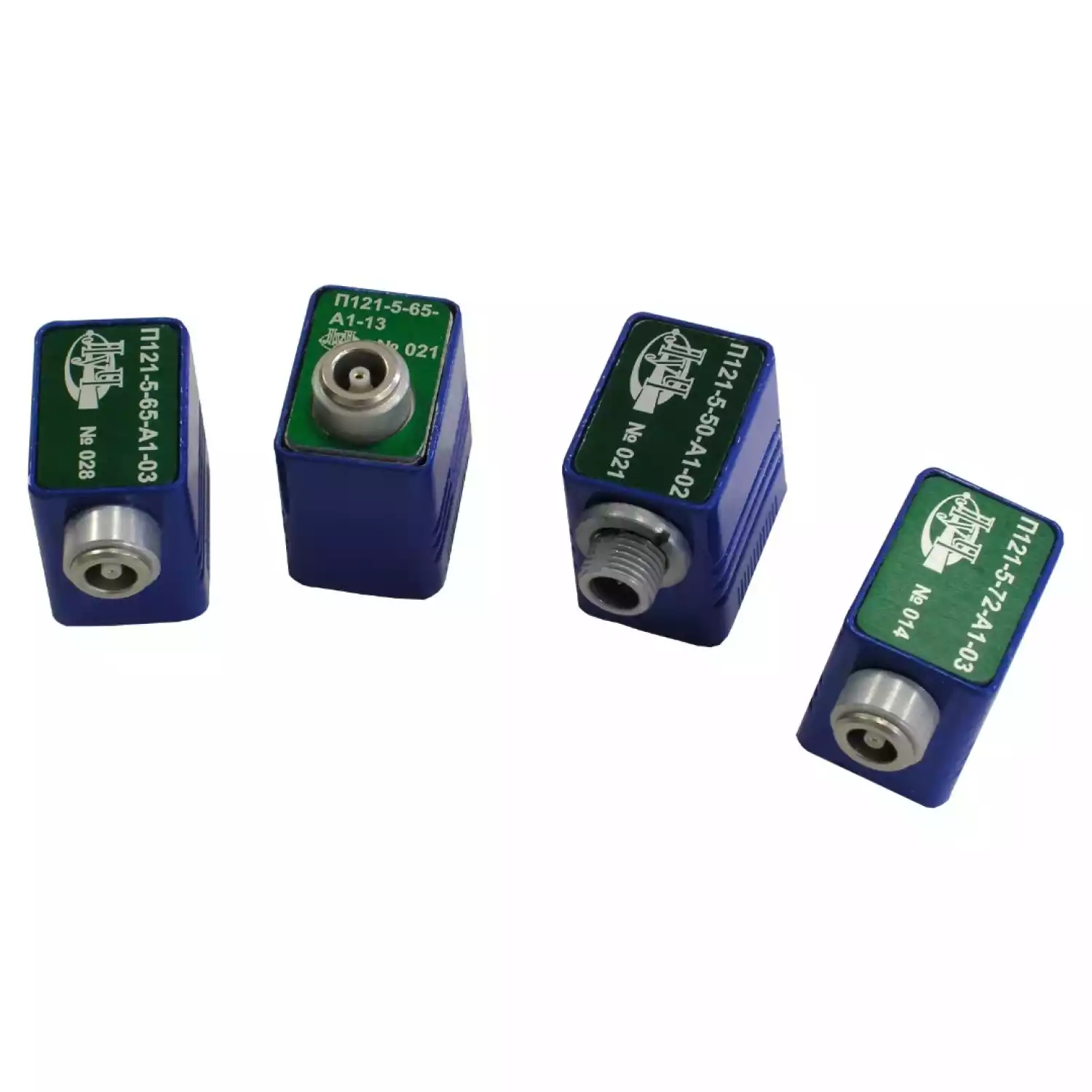

Преобразователи наклонные контактные совмещенные типа П121 предназначены для ультразвуковой дефектоскопии. Преобразователи могут быть изготовлены для любых типов дефектоскопов. В зависимости от размеров пьезоэлемента (ПЭ) преобразователи разделены на серии 1 .... 5 и изготавливаются в различных корпусах (А и Б). По умолчанию ПЭП поставляется с горизонтальным расположением разъема. Возможно индивидуальное изготовление ПЭП с вертикальным расположением разъема.
| Обозначение |
Эффективная частота, МГц |
Диапазон контроля по образцу №1 из комплекта КОУ-2*, мм |
Угол ввода по мере СО-2 ГОСТ 55724-2013, град | Стрела, мм, не более | Тип корпуса/ габариты, мм |
|
Серия 1. Размер пьезоэлемента 5х5 мм (аналог П121-5- …-М-003) |
|||||
| П121–5–40– А1 | 5,0 ± 0,5 | 5…30 | 40 ± 2 | 5,5 | А/ 23х17х25 |
| П121–5–45– А1 | 5,0 ± 0,5 | 5…25 | 45 ± 2 | 6,0 | А/ 23х17х25 |
| П121–5–50– А1 | 5,0 ± 0,5 | 5…25 | 50 ± 2 | 6,0 | А/ 23х17х25 |
| П121–5–55– А1 | 5,0 ± 0,5 | 5…20 | 55 ± 2 | 6,5 | А/ 23х17х25 |
| П121–5–60– А1 | 5,0 ± 0,5 | 5…20 | 60 ± 2 | 6,5 | А/ 23х17х25 |
| П121–5–65– А1 | 5,0 ± 0,5 | 5…20 | 65 ± 2 | 7,0 | А/ 23х17х25 |
| П121–5–68– А1 | 5,0 ± 0,5 | 5…15 | 68 ± 2 | 7,5 | А/ 23х17х25 |
| П121–5–70– А1 | 5,0 ± 0,5 | 5…15 | 70 ± 2 | 7,5 | А/ 23х17х25 |
| П121–5–72– А1 | 5,0 ± 0,5 | 5…15 | 72 ± 2 | 8,5 | А/ 23х17х25 |
| П121–5–74– А1 | 5,0 ± 0,5 | 5…15 | 74 ± 2 | 9,0 | А/ 23х17х25 |
| П121–5–90– А1 | 5,0 ± 0,5 | Поверхностная волна | А/ 23х17х25 | ||
|
Серия 2. Размер пьезоэлемента Ø 6 мм |
|||||
| П121–5–65– А2 | 5,0 ± 0,5 | 5…20 | 65 ± 2 | 6,0 | А/ 23х17х25 |
| П121–5–68– А2 | 5,0 ± 0,5 | 5…15 | 68 ± 2 | 6,5 | А/ 23х17х25 |
| П121–5–70– А2 | 5,0 ± 0,5 | 5…15 | 70 ± 2 | 6,5 | А/ 23х17х25 |
|
Серия 3. Размер пьезоэлемента Ø 8 мм |
|||||
| П121–5–65– А3 | 5,0 ± 0,5 | 5…20 | 65 ± 2 | 7,0 | А/ 23х17х25 |
| П121–5–70– А3 | 5,0 ± 0,5 | 5…15 | 70 ± 2 | 7,5 | А/ 23х17х25 |
|
Серия 4. Размер пьезоэлемента 10х5 мм |
|||||
| П121–5–40– А4 | 5,0 ± 0,5 | 5…30 | 40 ± 2 | 6,0 | А/ 23х17х25 |
| П121–5–50– А4 | 5,0 ± 0,5 | 5…25 | 50 ± 2 | 6,5 | А/ 23х17х25 |
| П121–5–60– А4 | 5,0 ± 0,5 | 5…20 | 60 ± 2 | 7,0 | А/ 23х17х25 |
| П121–5–65– А4 | 5,0 ± 0,5 | 5…20 | 65 ± 2 | 8,0 | А/ 23х17х25 |
| П121–5–70– А4 | 5,0 ± 0,5 | 5…15 | 70 ± 2 | 8,5 | А/ 23х17х25 |
| П121–5–90– А4 | 5,0 ± 0,5 | Поверхностная волна | А/ 23х17х25 | ||
|
Серия 5. Размер пьезоэлемента Ø 10 мм |
|||||
| П121–5–60– Б5 | 5,0 ± 0,5 | 5…25 | 60 ± 2 | 12 | Б/ 30х20х26 |
| П121–5–65– Б5 | 5,0 ± 0,5 | 5…20 | 65 ± 2 | 10 | Б/ 30х20х26 |
* при отношении сигнал/шум не хуже 16 дБ.
