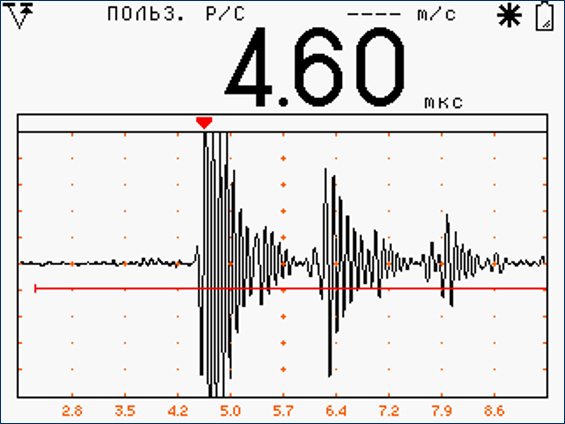

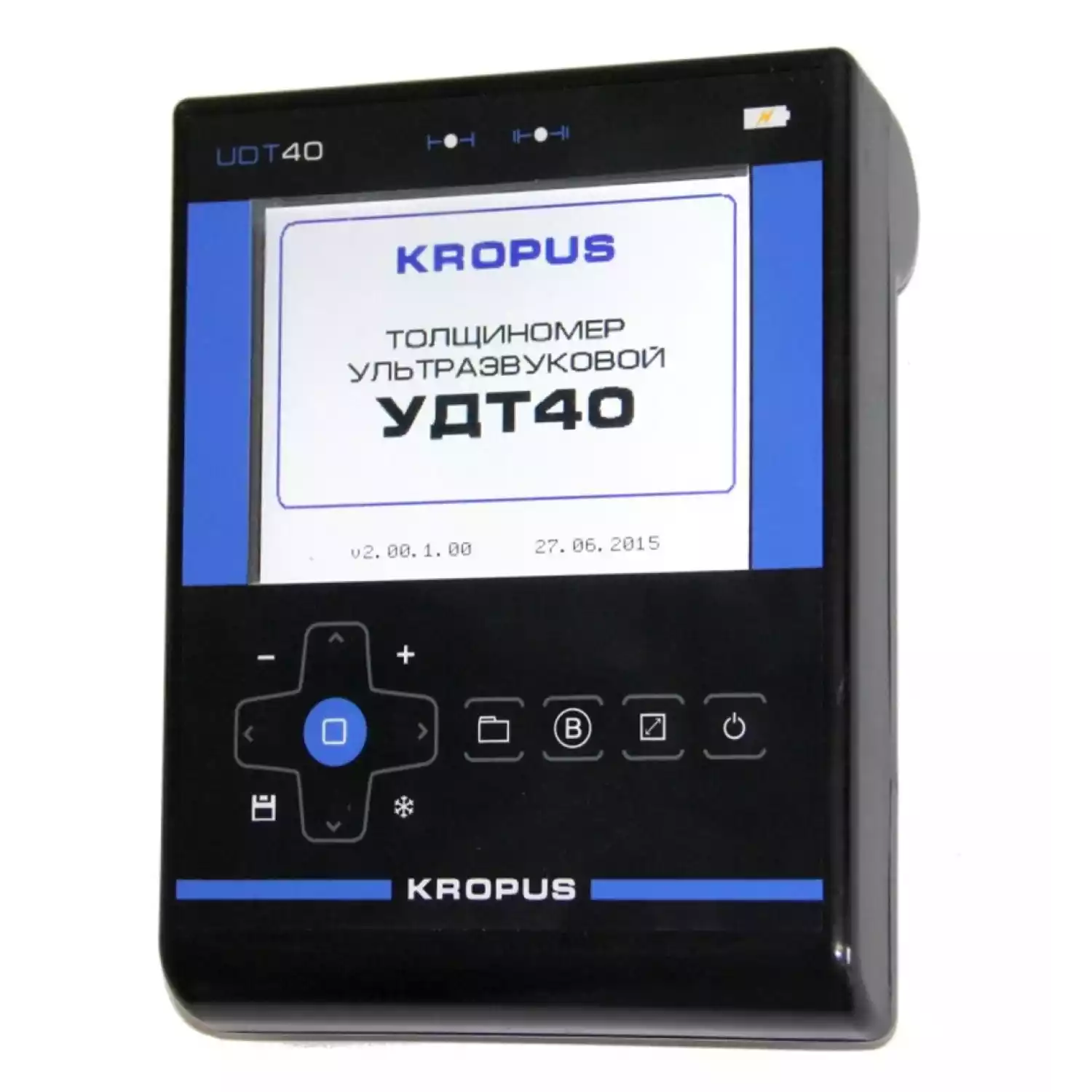

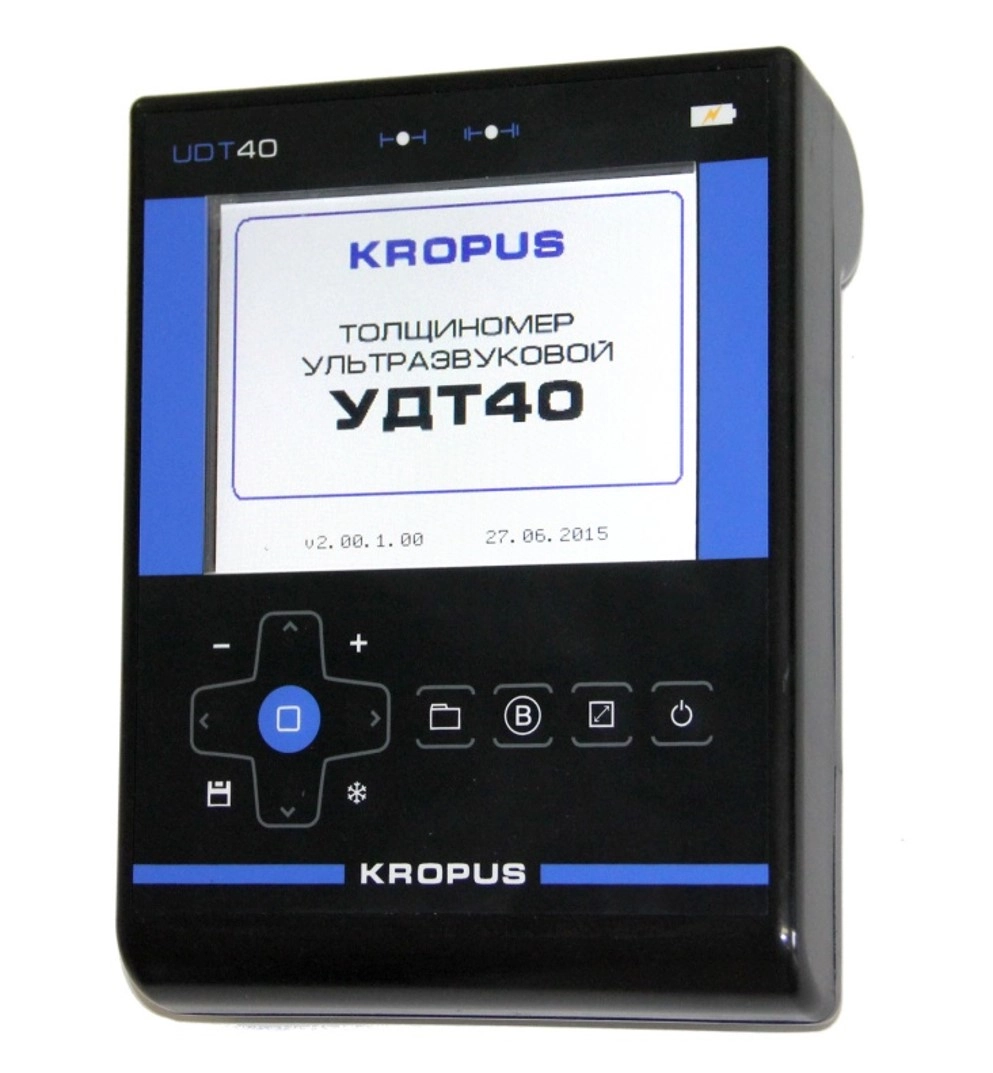

Высокоточный, не имеющий аналогов в России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины — высокоточное измерение времени по переходу через «ноль», измерение времени между сигналами «эхо-эхо», измерение толщины металла под покрытиями, ЭМА контроль и пр.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.

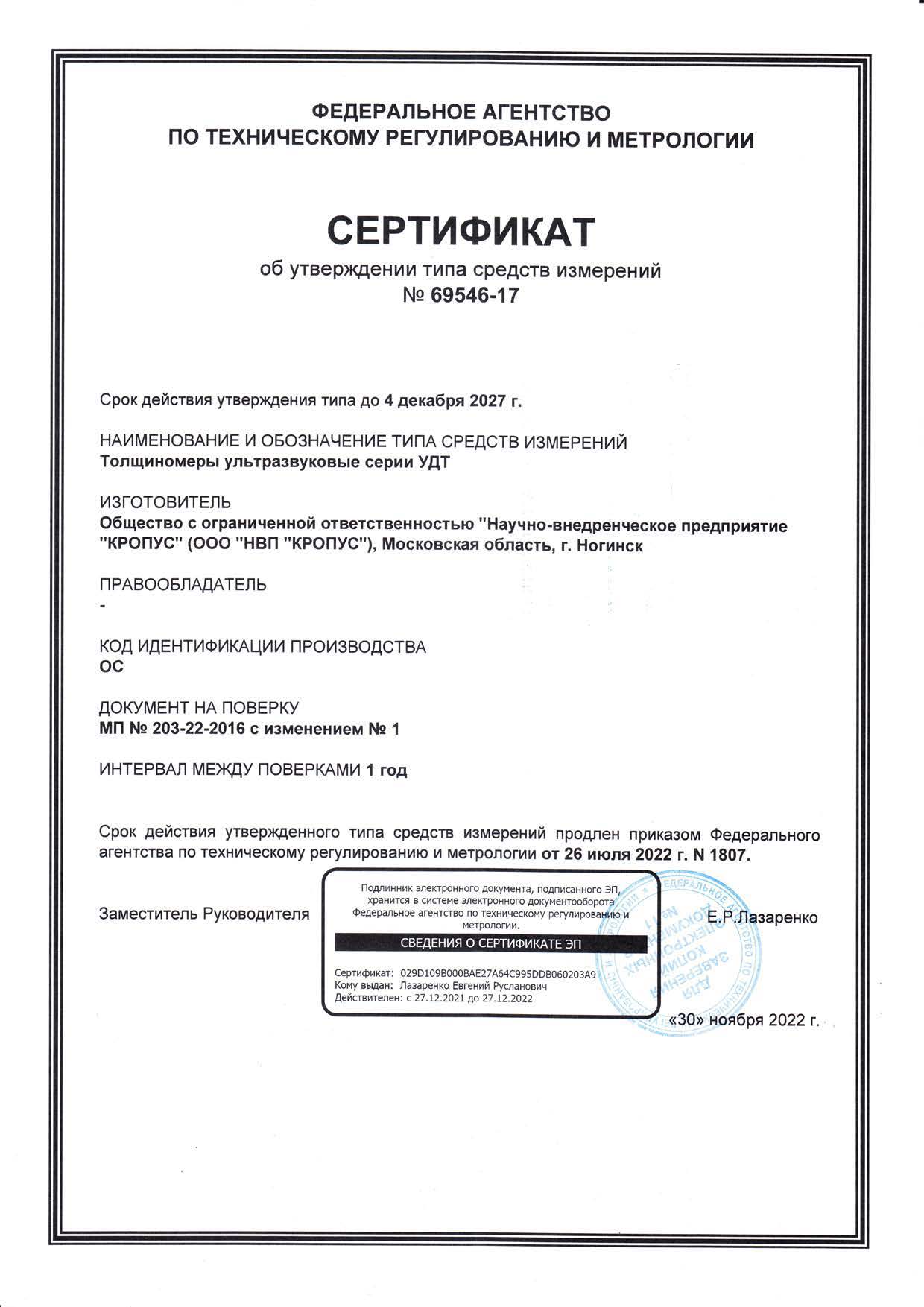

Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №69546-17 и допущен к применению в Российской Федерации.

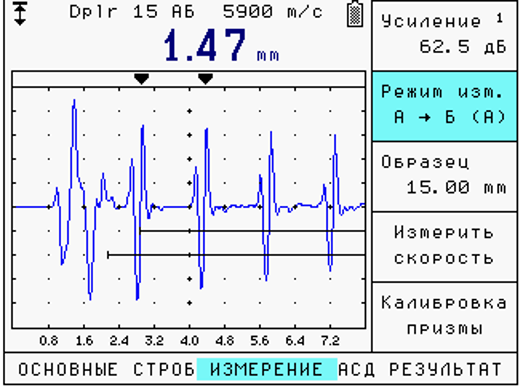

Высокоточное измерение по «переходу через ноль», два независимых строба и новейший малошумящий приемник позволяют проводить прецизионные измерения с совмещенными преобразователями в режиме «эхо-эхо», в том числе под различными покрытиями.

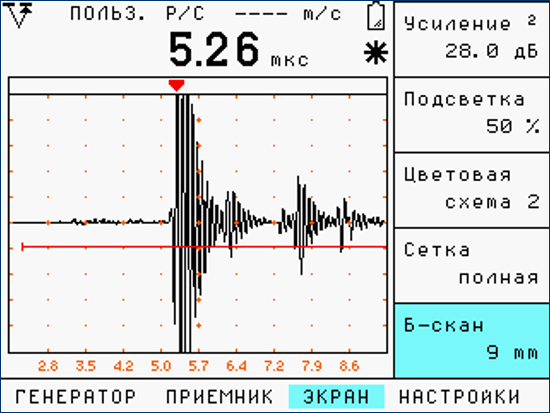

В режиме настройки доступен весь спектр возможностей по регулировке усиления приемного тракта, АРУ, ВРЧ, параметров генератора и приемника, калибровке задержке в призме и скорость в материале и прочее.
Уникальная схема прибора позволяет подключать любые пользовательские преобразователи от любых других толщиномеров, что избавляет пользователя от строгой привязки к ограниченному набору преобразователей одного производителя. Теперь вы можете использовать любые имеющиеся в лаборатории или доступные на рынке типы преобразователей, расширяя возможности применения толщиномера. Просто подключите преобразователь, укажите прибору имеющиеся образцы толщины вашего материала и легко откалибруйте прибор на этих образцах, скомпенсировав V-образность. В пользовательском режиме доступен выбор любой частоты преобразователя, мощность генератора и другие возможности.
Полноэкранный режим с А-сканом позволяет убрать с экрана лишнюю информацию для типовых традиционных применений, превращая технически совершенный прибор в простое в обращении средство контроля, прекрасно видимое в цеху на расстоянии.

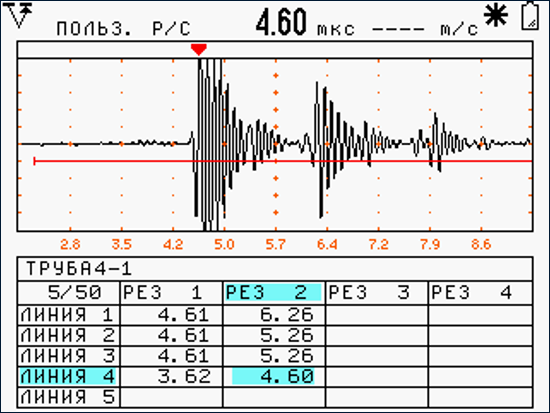

В режиме «ТАБЛИЦА» пользователь может создать любую табличную матрицу для контроля крупногабаритных типовых изделий по контрольным точкам разметки. Данная совокупность результатов может быть передана в ПК для последующего статистического анализа.

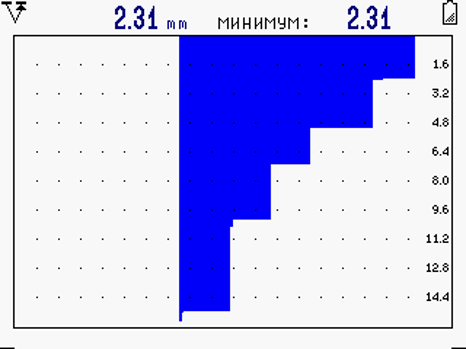

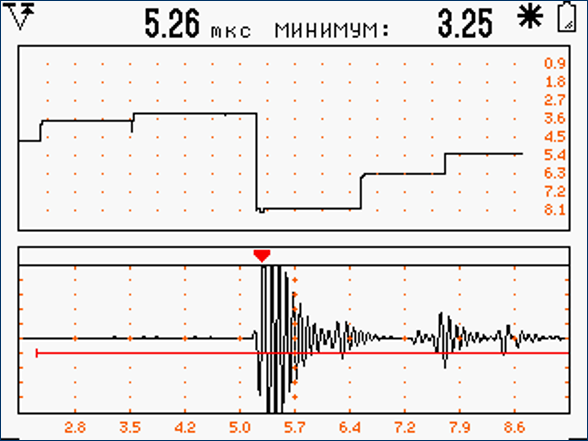

В режиме Б-скана отображается реальный профиль дна изделия с фиксацией минимума сигнала за все время сканирования. Данная возможность позволяет быстро сканировать крупные площади, обращая внимание лишь на показания сигнализации при выходе допустимой толщины за заданные оператором границы.
Совмещенный режим экрана с одновременным отображение А-скана и Б-скана позволяет реализовать все преимущества большого дисплея по отображению информации в максимально удобном виде.
Особенности:
- Развертка экрана: от 4 до 400 мм (сталь)
- Дисплей: цветной TFT 320 х 240
- Усилитель: широкополосный 0.5 - 15 МГц
- Подключение любых УЗ и ЭМА преобразователей
- Диапазон регулировки усиления 110 дБ
- А-скан, В-скан (профиль дна изделия)
- Фиксирование минимального значения толщины
- "Заморозка" А-сигнала
- Коррекция V-образности р/с преобразователей
|
- Измерение толщины по одному сигналу или между двумя сигналами
- Точность индикации толщины: 0.001, 0.01 или 0.1
- Память конфигураций (все параметры прибора и преобразователя)
- Память результатов с возможностью просмотра результатов на экране
- Интерфейс - USB
- Питание:встроенный Li-Pol аккумулятора или внешний блок питания
- не менее 12 часов работы от аккумуляторов
- Масса: 870 гр.
|
Технические характеристики:
- Диапазон измерения толщин (зависит от применяемого преобразователя и параметров объекта контроля)
- 0,3 -400мм
- Развертка
- мин.:0-4мм
макс.:0-400мм (сталь)
- Дискретность показаний
- 0.01
- Допустимая толщина покрытия между датчиком и поверхностью объекта контроля
- до 2 мм (с ЭМА преобразователем), до 20мм в режиме "эхо"-"эхо"
- Погрешность измерения толщины
- 0,01 мм
- Диапазон настройки скорости распространения УЗ колебаний
- 1000 ... 9999 м/с
- АРУ
- до 30 дБ
- Регулировка ВРЧ
- от 0.1 до 10 дБ/мкс
- Максимальный допустимый перекос преобразователя относительно поверхности объекта контроля
- не более 25 градусов (для ET4030)
- Количество накоплений измерений при работе
- 16
- Задержка
- от 0 мкс до 168 мкс
- Минимальный допустимый радиус кривизны
- не менее 2 мм
- Максимальное количество измерений в секунду
- 400
- Демпфирование
- 50 ом / 1000 ом (до 25 ом в совмещенном режиме)
- Единицы отображения толщины
- мм
- Отображение информации
- А-скан (радиосигнал), Б-скан (профиль дна), цифровые значения
- Частотный диапазон
- 0.5-20 МГц (-6 дБ)
- Диапазон регулировки усиления
- 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
- Детектирование
- радиосигнал
- Зоны контроля
- две независимых зоны, начало и ширина
изменяются во всем диапазоне развертки
- Калибровка призмы
- по любому заданному оператором образцу
- Калибровка скорости
- по заданной оператором толщине образца
- Измеряемые величины
- толщина, скорость
- Автоматическая Сигнализация Брака (АСБ)
- световая и звуковая
- Автовыключение подсветки
- нет
- Автовыключение толщиномера
- нет
- Установка даты/времени
- да, сохраняется с результатом
- Измерение временных интервалов
- 0-эхо; эхо-эхо
- Дисплей
- цветной TFT с регулируемой яркостью,
115 х 85 мм; 320 х 240 точек,
- три настраиваемые цветовые схемы экрана
- Палитра дисплея
- настраиваемая + 3 стандартных схемы (стандартная цветная, имитация люминесцентного дисплея, имитация монохромного дисплея (для работы на ярком солнечном свету)
- Память
- 100 настроек для датчиков
250 результатов измерений с А-сканом, 250 результатов измерений с Б-сканом, 100 числовых файлов измерений размерностью до 50х50 значений
- Фиксация минимального значения при сканировании
- да
- Использование преобразователей стороннего производства
- любые ПЭП в рабочем диапазоне частот
- Внесение преобразователей стороннего производства в память
- сторонний преобразователь с параметрами и кривой V-образности может быть записан в память из ПК
- Измерение толщины объектов с неизвестной скоростью
- функция калибровки по нескольким образцам известной толщины (от 2 до 10)
- Интерфейс связи с ПК
- USB , стандартный ПК с операционной системой Windows
- Типы используемых преобразователей
- совмещенный (П111);
раздельно-совмещенный (П112);
раздельный для теневого контроля скорости (П113);
активные ЭМАП.
- Регулировка яркости дисплея
- 0 - 100% с шагом 5%
- Разъемы преобразователей
- 2 x Lemo 00
- Питание
- встроенный аккумулятор 11 В, 5А/ч
- Время работы от аккумулятора
- не менее 12 часов
- Внешнее питание толщиномера
- внешний блок питания 220 В AC / 15 В DC
- Диапазон рабочих температур толщиномера
- от -25 C до +55 C
- Язык меню
- русский, английский
- Габаритные размеры толщиномера (В x Ш x Д)
- 205 мм x 160 мм x 43 мм
- Масса толщиномера
- 0,87 кг
