Внесен в реестр СИ

Под заказ
Артикул: 08515

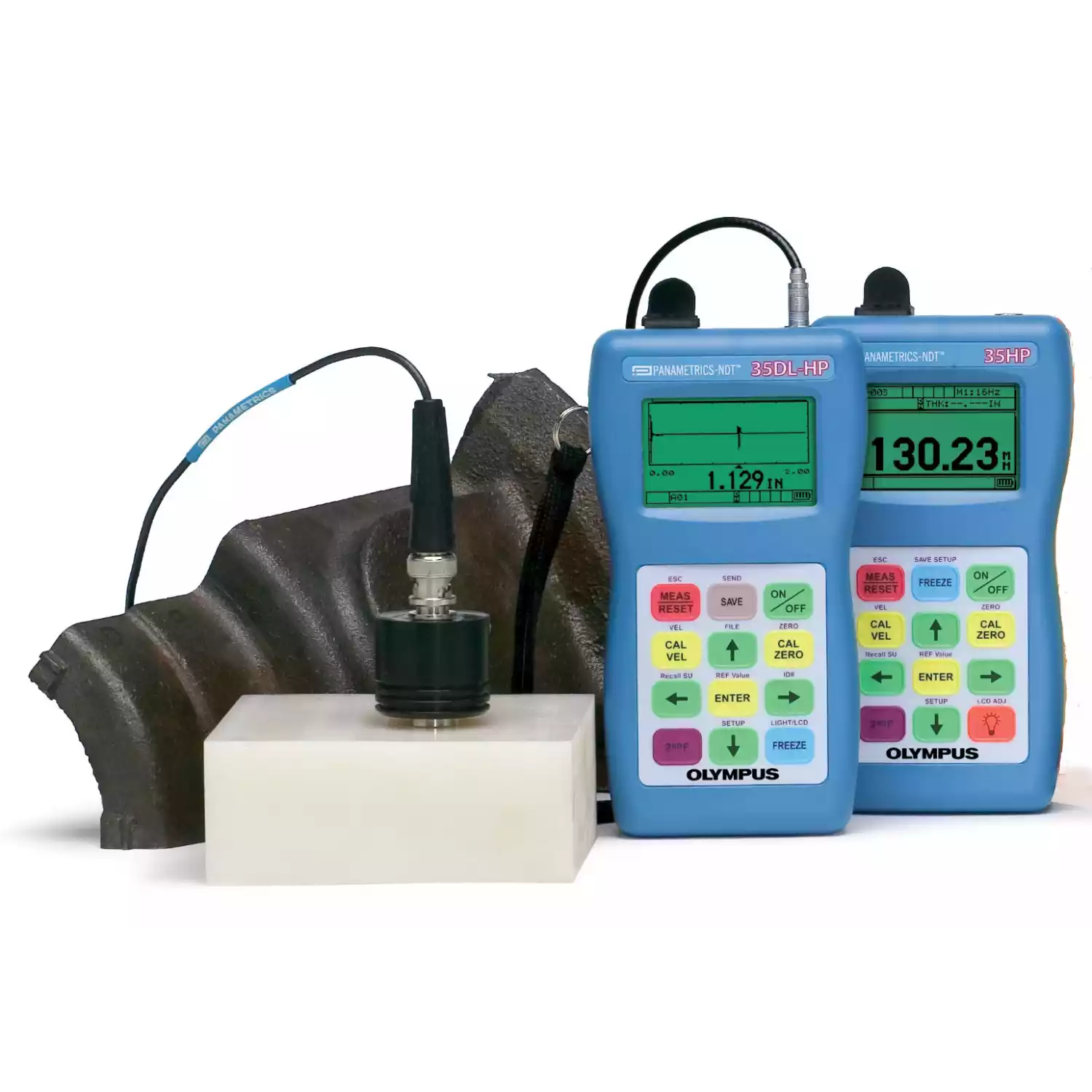

Ультразвуковой толщиномер 35 (DL,HP, DLHP) - OLYMPUS

Прецизионный ультразвуковой толщиномер серии 35 предназначен для прецизионного измерения толщины различных материалов (металл, пластик, резина, стекло, композиты и др.) при одностороннем доступе и обладает возможностью отображать А-скан и изменять настройки режима измерения. Ультразвуковые толщиномеры 35HP, 35DL-HP – для проведения измерений толщины материалов с большим затуханием звука, как например, металлическое литье, толстая резина, стекловолокно и композиционные материалы.
Цена по запросу

Описание Ультразвуковой толщиномер 35 (DL,HP, DLHP)

Прецизионные ультразвуковые толщиномеры Olympus 35, 35DL, 35HP, 35DLHP

Тип оборудования: Ультразвуковой толщиномер

Производитель: Panametrics, Olympus, США

Серия: 35

Модели: 35, 35DL, 35HP, 35DLHP

Описание: Прецизионный толщиномер

Сертификат на ультразвуковой толщиномер 35:

- Сертификат Госстандарта РФ. Толщиномер 35, 35DL, 35HP, 35DLHP внесен в Государственный реестр средств измерений

Описание ультразвуковых толщиномеров серии 35

Ультразвуковые толщиномеры Panametrics серии 35 являются идеальным средством для решения почти любой задачи, связанной с измерением толщины. Эти ультразвуковые толщиномеры имеют несколько режимов измерений с использованием контактных, иммерсионных преобразователей и преобразователей с линией задержки.

Назначение прецизионных ультразвуковых толщиномеров серии 35 Panametrics

Ультразвуковой толщиномер серии 35 предназначен для прецизионного измерения толщины различных материалов (металл, пластик, резина, стекло, композиты и др.) при одностороннем доступе и обладает возможностью отображать А-скан и изменять настройки режима измерения.

Толщиномеры Panametrics серии 35 используются в аэрокосмической отрасли промышленности для измерений толщины стенки лопаток ТРД и ГТД, толщины остекления кабины летательного аппарата, толщины листов в местах пластической деформации, сварных патрубков, сельсинов и других деталей ответственного назначения. Приборы также применяются для измерений толщины деталей точного литья, контактных линз, пластиковых и стеклянных бутылок, колб, лампочек, канистр, трубок малого диаметра, змеевиков, изоляционных покрытий и много другого.

Ультразвуковые толщиномеры 35 и 35DL предназначены для проведения измерений толщины металлов, пластмасс, стекла и др. тонких материалов.

Толщиномеры 35HP, 35DL-HP – для проведения измерений толщины материалов с большим затуханием звука, как например, металлическое литье, толстая резина, стекловолокно и композиционные материалы.

Ультразвуковые толщиномеры 35DL и 35DL-HP дополнительно оснащены регистратором данных с гибкой буквенно-цифровой файловой организацией хранящейся информации и выводом ее в дискретном, последовательном и в 2-х координатном форматах.

Отличительные особенности прецизионных толщиномеров серии 35

  • Точные значения толщины отображаются крупным шрифтом на жидкокристаллическом дисплее с подсветкой или могут наблюдаться в режиме А-развертки с формой отраженных УЗ-сигналов.
  • Измеряемые величины: толщина, скорость ультразвука или время распространения УЗ импульсов.
  • Функция автоматического повторного вызова настроек из памяти прибора, функция измерения скорости ультразвука в контролируемом материале.
  • Благодаря нескольким режимам измерений с использованием контактных, иммерсионных и преобразователей с линией задержки, приборы серии 35 являются идеальным средством для решения почти любой задачи, связанной с измерением толщины.

В ультразвуковых толщиномерах 35, 35DL, 35HP, 35DLHP представлены различные функции и возможности, облегчающие проведение измерений:функция Авто-Вызова предназначена для выбора и повторного вызова из памяти прибора записанной стандартной или пользовательской настройки, коэффициент утоньшения отслеживает процент уменьшения толщины стенки, а функции Измерения Скорости Звука или Времени Пролета напрямую измеряют скорость звука в материале и т.д.

Возможности прецизионных толщиномеров серии 35

  • Возможность измерения скорости звука и коэффициента утоньшения заложена во всех моделях
  • Большой диапазон толщин от 0.0030" до 25.0" (от 0.08 до 635.0 мм), в зависимости от инструмента и материала
  • Возможность использовать контактные и иммерсионные датчики, а так же датчики с линией задержки
  • Функция Авто-Вызова предустановленных и пользовательских настроек
  • Ручной; вес около 8.5 унций (0.24 кг)
  • Режим измерения минимальных/максимальных значений
  • Сигнализация по Верхнему/Нижнему порогу
  • Дополнительный A-скан Формы Волны
  • Дополнительная программа интерфейса 35PCSCOPE
  • Поддержание метрической и английской систем счисления (дюймы/мм)
  • Многоязыковой пользовательский интерфейс
  • Индикатор заряда батарей

Ультразвуковые толщиномеры 35 и 35DL используются для большинства измерений

С моделями 35 и 35DL могут использоваться датчики с частотой от 2.25 до 30 МГц, что делает возможным проведение большинства измерений толщин, от очень маленьких до очень больших. В общей сложности, датчики с большей частотой и меньшим диаметром используются для исследований тонких или искривленных поверхностей, а так же для получения более точных данных.

Применение прецизионных ультразвуковых толщиномеров 35 и 35DL

  • большинство материалов различных толщин
  • пластиковые бутылки, трубы, листы толщиной до 0.08 мм (или 0.003 дюйма)
  • металлические контейнеры, рулонная сталь, детали машинной обработки толщиной до 0.10 мм (или 0.004 дюйма)
  • литые цилиндры, лопатки турбин
  • стеклянные колбы ламп, бутылки
  • тонкие изделия из стекловолокна, резины, керамики и композиционных материалов
  • искривленные поверхности или контейнеры малых радиусов
  • разрешение до 0.001 мм или 0.0001"

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35, технические характеристики

  • Диапазон измеряемых толщин - 0.08 - 635.0 мм
  • Диапазон измеряемых скоростей - 0.5080 - 18.699 мм
  • Разрешающая способность индикации - 0.001 мм
  • Частотный диапазон 2.25-30 МГц
  • Использование контактных, с линией задержки и иммерсионных ПЭП
  • Связь с компьютером через USB или RS-232
  • Возможность быстрого вызова из памяти настроек на ПЭП
  • Запоминание минимума/максимума
  • Пороговая сигнализация
  • Опция отображения А-скана на дисплее прибора
  • Получение А-скана на мониторе компьютера с помощью РС-скопа
  • Время непрерывной работы - 150 ч
  • Температурный диапазон -10 °С - +50 °С
  • Вес - 0.24 кг
  • Размер 84х152х38 мм

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35DL, технические характеристики

  • Диапазон измеряемых толщин - 0.08 - 635.0 мм
  • Диапазон измеряемых скоростей - 0.5080 - 18.699 мм
  • Разрешающая способность индикации - 0.001 мм
  • Частотный диапазон 2.25 - 30 МГц
  • Использование контактных, с линией задержки и иммерсионных ПЭП
  • Память на 8000 измерений или 350 А-сканов
  • Дуплексная связь с компьютером через USB или RS-232
  • Возможность быстрого вызова из памяти настроек на ПЭП
  • Пороговая сигнализация
  • Опция отображения А-скана на дисплее прибора
  • Получение А-скана на мониторе компьютера с помощью РС-скопа
  • Время непрерывной работы - 150 ч
  • Температурный диапазон -10 °С - +50 °С
  • Вес - 0.24 кг
  • Размер 84х152х38 мм

УЛЬТРАЗВУКОВЫЕ ТОЛЩИНОМЕРЫ 35HP и 35DLHP ДЛЯ СТЕКЛОВОЛОКНА, РЕЗИНЫ, КОМПОЗИТОВ И ЛИТЬЯ

Толщиномеры 35HP с низкочастотной полосой пропускания и специальным генератором-приемником разработаны для оптимизации глубины проникновения ультразвука при измерении толстых материалов с высоким коэффициентом затухания и рассеивания ультразвуковых волн. Большинство других ультразвуковых толщиномеров для подобных измерений не применимо.

Прецизионные толщиномеры 35HP и 35DLHP применяются для измерений толщины стекловолокна, резины, композитов и литья при одностороннем доступе, а также для измерения скорости звука в этих материалах.

Толщиномеры серии 35HP благодаря использованию пониженного по сравнению с обычными толщиномерами частотного диапазона позволяют проводить измерения в крупнозернистых материалах, многослойных пластиках и других материалах с высоким затуханием ультразвука. Используются для измерения толщины текстолита, автомобильных и авиационных шин, резинового корда промышленных транспортеров, стеклопластиковых корпусов судов, керамических обтекателей и т.д. В приборах для измерения скорости звука ввод значения толщины может осуществляться с помощью цифрового штангенциркуля. По скорости ультразвука контролируются различные свойства материалов, в частности степень содержания шаровидного графита в отливках из чугуна.

Применение прецизионных ультразвуковых толщиномеров 35HP и 35DLHP

  • большинство материалов с высоким коэффициентом затухания
  • толстые делали из литейных металлов
  • толстые резиновые покрышки и камеры
  • корпуса лодок и емкости из стекловолокна
  • композитные материалы - разрешение в 0.01 мм или 0.001"

Особенности толщиномеров 35HP и 35DLHP

СБОР ДАННЫХ ДЛЯ СОСТАВЛЕНИЯ ДОКУМЕНТАЦИИ

Внутренний Регистратор Данных

Внутренний регистратор данных моделей 35DL и 35DL-HP позволяет записывать, повторно вызывать и пересылать 8000 показаний толщин с Идентификационными Кодами. Прибор с дополнительным режимом отображения формы волны способен так же сохранять 350 форм волны для получения данных о толщине. Все сохраненные данные могут быть переданы на компьютер для проведения анализа статистики.

Буквенно-цифровые Идентификационные Коды

Каждому записанному измерению соответствует имя файла из восьми символов и номер ID, содержащий до 10 цифр. Помимо толщины сохраняются все настройки параметров, как, например, скорость звука в материале, настройки датчика и режим измерения.

Аппаратный Расчет Статистики

В регистраторах данных моделей 35DL и 35DL-HP предусмотрена опция расчета статистики, позволяющая генерировать отчеты и передавать их непосредственно на печать.

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35HP, технические характеристики

  • Диапазон измеряемых толщин - 0.5 - 635.0 мм
  • Разрешающая способность индикации - 0.01 мм
  • Диапазон измеряемых скоростей - 0.5080 - 18.699 мм
  • Частотный диапазон 0.5 - 5.0 МГц
  • Использование контактных, с линией задержки и иммерсионных ПЭП
  • Возможность быстрого вызова из памяти настроек на ПЭП
  • Запоминание минимума/максимума
  • Связь с компьютером через USB или RS-232
  • Пороговая сигнализация
  • Опция отображения А-скана на дисплее прибора
  • Получение А-скана на мониторе компьютера с помощью РС-скопа
  • Время непрерывной работы - 150 ч
  • Температурный диапазон -10 °С - +50 °С
  • Вес - 0.24 кг
  • Размер 84х152х38 мм

УЛЬТРАЗВУКОВОЙ ТОЛЩИНОМЕР 35DLHP

  • Диапазон измеряемых толщин - 0.5 - 635.0 мм
  • Разрешающая способность индикации - 0.01 мм
  • Диапазон измеряемых скоростей - 0.5080 - 18.699 мм
  • Частотный диапазон 0.5 - 5.0 МГц
  • Использование контактных, с линией задержки и иммерсионных ПЭП
  • Возможность быстрого вызова из памяти настроек на ПЭП
  • Запоминание минимума/максимума
  • Память на 5000 измерений
  • Дуплексная связь с компьютером через USB или RS-232
  • Пороговая сигнализация
  • Опция отображения А-скана на дисплее прибора
  • Получение А-скана на мониторе компьютера с помощью РС-скопа
  • Время непрерывной работы - 150 ч
  • Температурный диапазон -10 °С - +50 °С
  • Вес - 0.24 кг
  • Размер 84х152х38 мм

Стандартный комплект ультразвуковых толщиномеров серии 35

Цифровой ультразвуковой толщиномер серии 35, ремень для крепления на запястье, 3 батареи типа АА, тестовый блок, кабель для подключения преобразователя, контактная жидкость, инструкция по эксплуатации, пластиковый транспортировочный кейс, два года ограниченной гарантии.

Аксессуары для ультразвуковых толщиномеров серии 35

MG2/RPC: Резиновый чехол;

35/WF: А-скан с возможностью регулировки;

35DL/RS232: nopTRS-232;

35DLHP/RS232: Порт RS-232;

35PCScope: Программа 35PCScope;

35/DLRETRO: Преобразование 35 в 35DL;

35HP/DLRETRO: Преобразование 35HPв 35DL-HP;

GageView: интерфейсная программа для подключения 35D   и 35DL-HP к ПК;

USB/ADP-115 AC-115: Источник питания на 115В;

USB/ADP-230 AC-230: Источник питания на 230В.

*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
