Изготовитель: ООО "Восток-7" (РФ).
Состояние: новое изделие.
Поверка: первичная поверка включена в цену и оформляется перед отправкой заказчику. Сведения о результатах поверки передаются в Федеральный информационный фонд по обеспечению единства измерений (ФИФ ОЕИ) в течение 40 рабочих дней с даты проведения поверки.
Назначение средства измерений: толщиномеры ультразвуковые В7-287 предназначены для измерений толщины изделий из различных металлов и их сплавов, пластмасс, керамик, эпоксидных смол, стекла и других материалов, изготовленных из материалов с затуханием ультразвуковых колебаний при одностороннем доступе к поверхности контроля.
Толщиномеры предназначены для измерения толщины изделий с плоской и цилиндрической выпуклой поверхностями со стороны контакта с ультразвуковым преобразователем. Толщиномеры предназначены для эксплуатации в лабораторных и цеховых условиях, допускается использование прибора в полевых условиях.
Толщиномеры могут работать с разными типами ультразвуковых пьезоэлектрических преобразователей (ПЭП), предназначенными для измерения конструкционных изделий различной толщины и состоянием поверхности: с высокой температурой, корродированными или с покрытием.
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе неразрушающего контроля. В основе метода лежит измерение времени двойного прохода ультразвуковых волн через объект контроля (ОК), которое, при известной скорости распространения ультразвуковых волн в материале, пересчитывается в значение толщины.

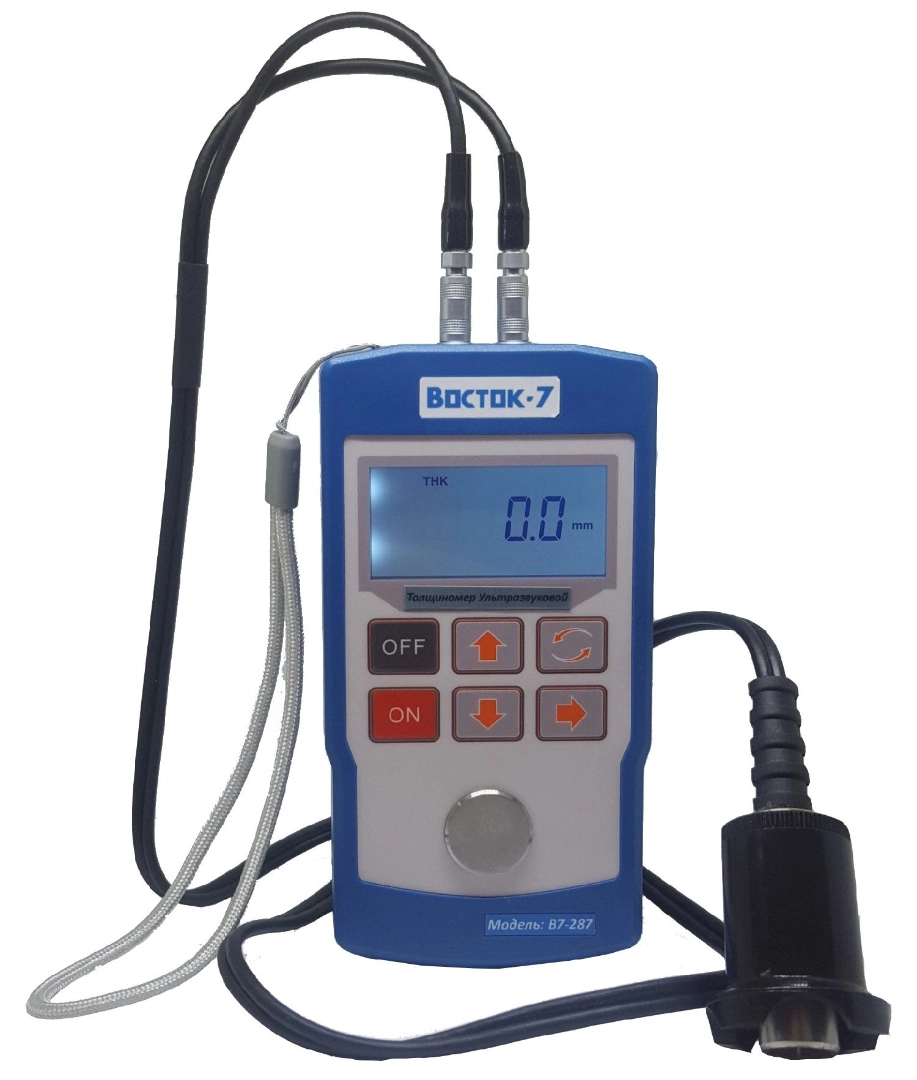

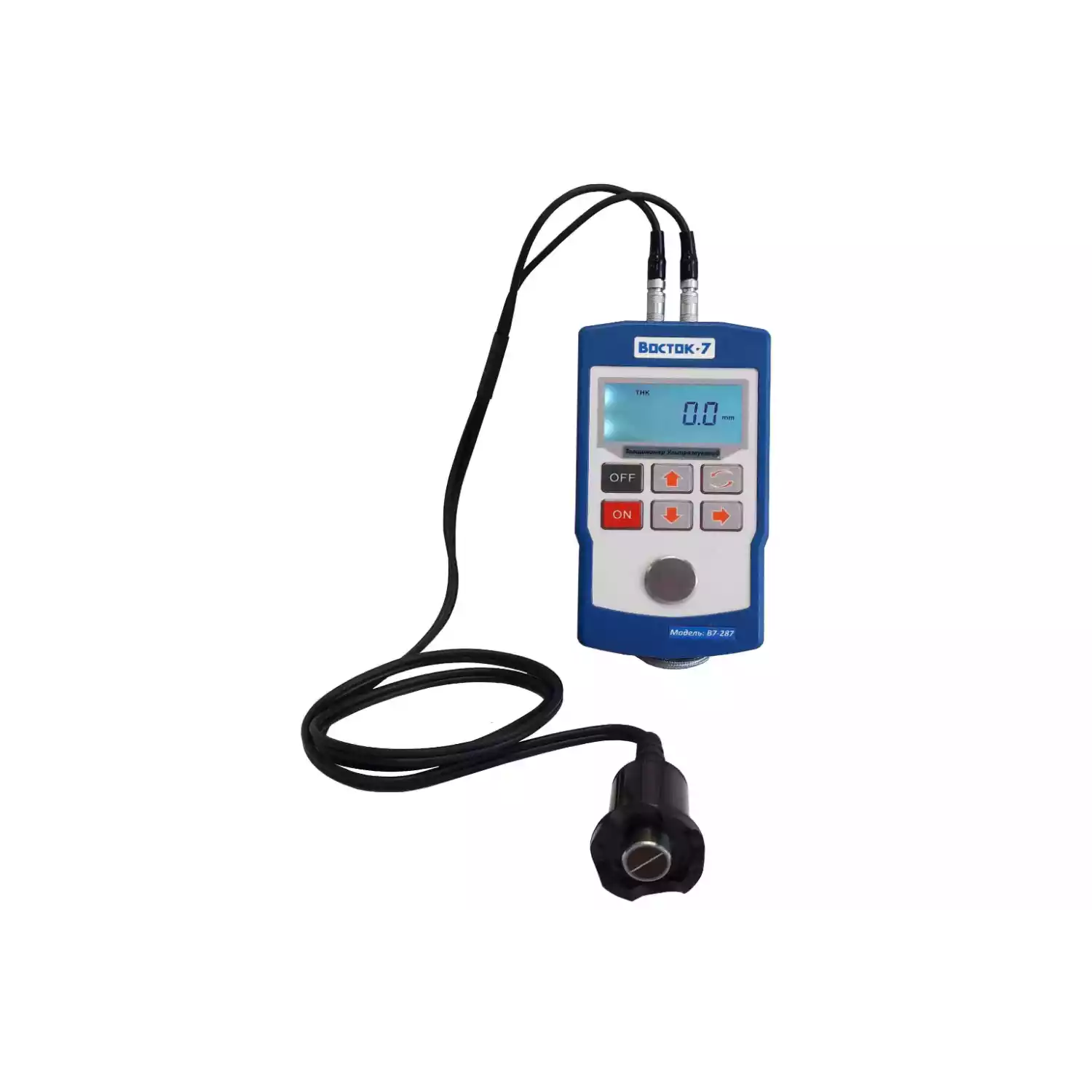

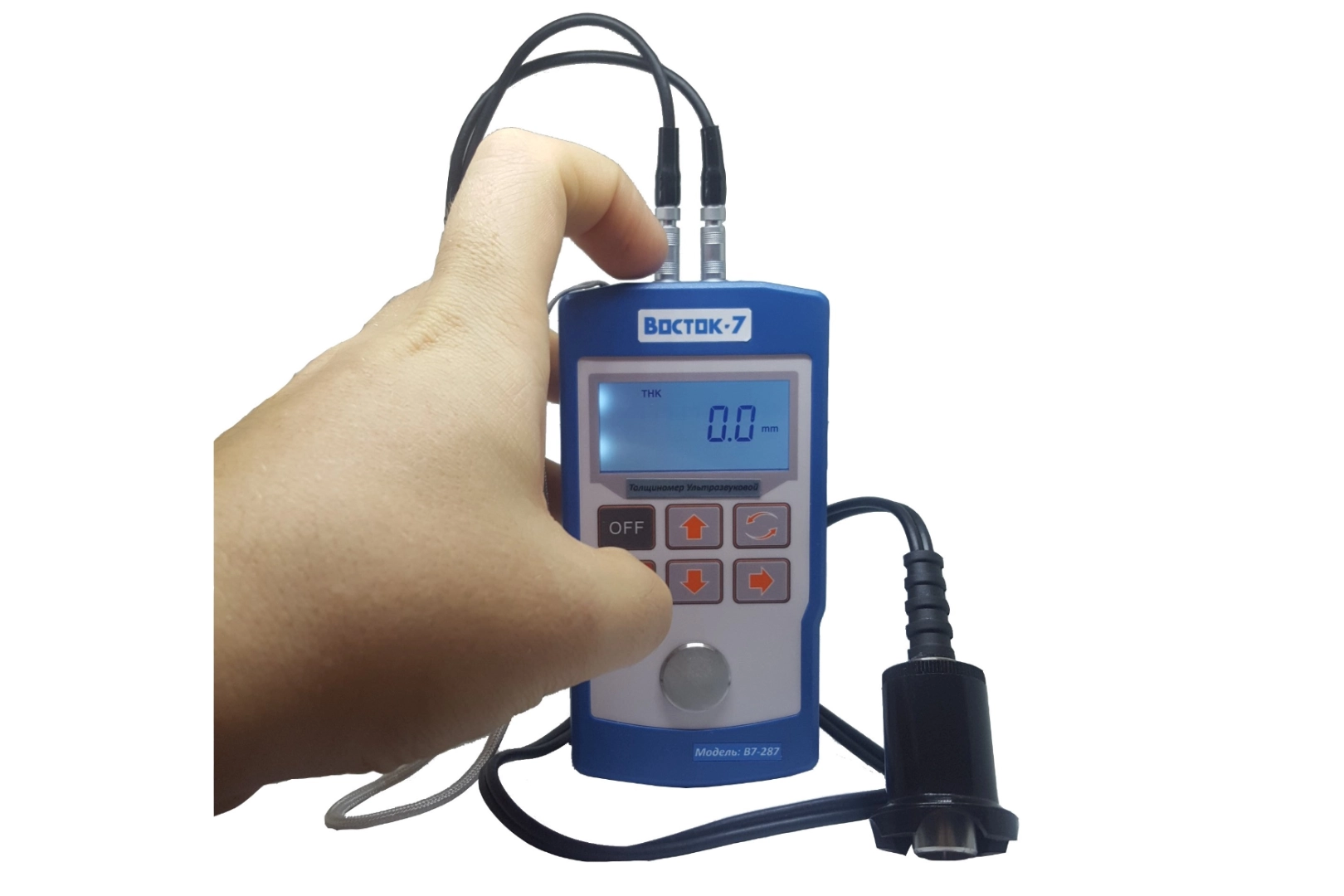

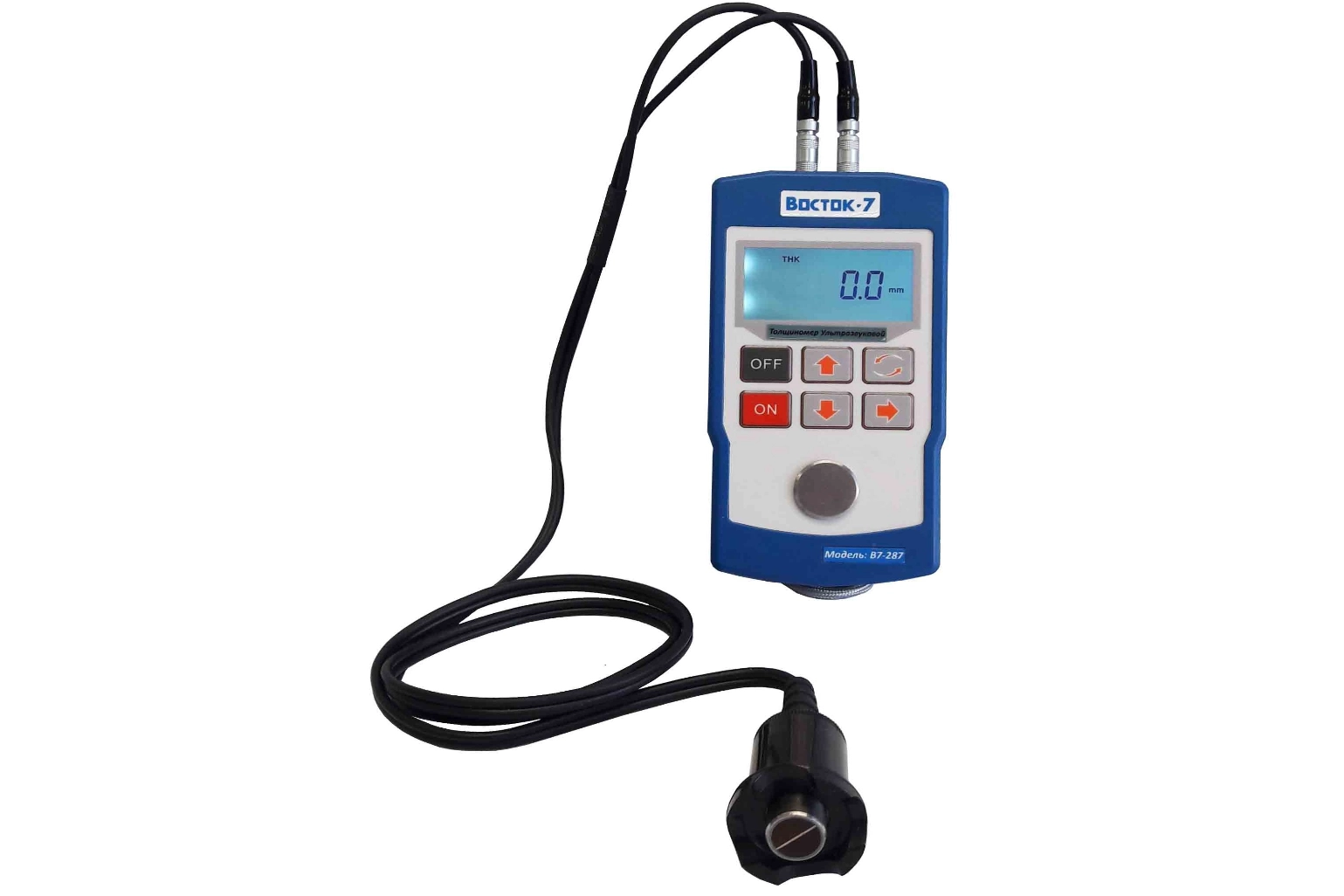

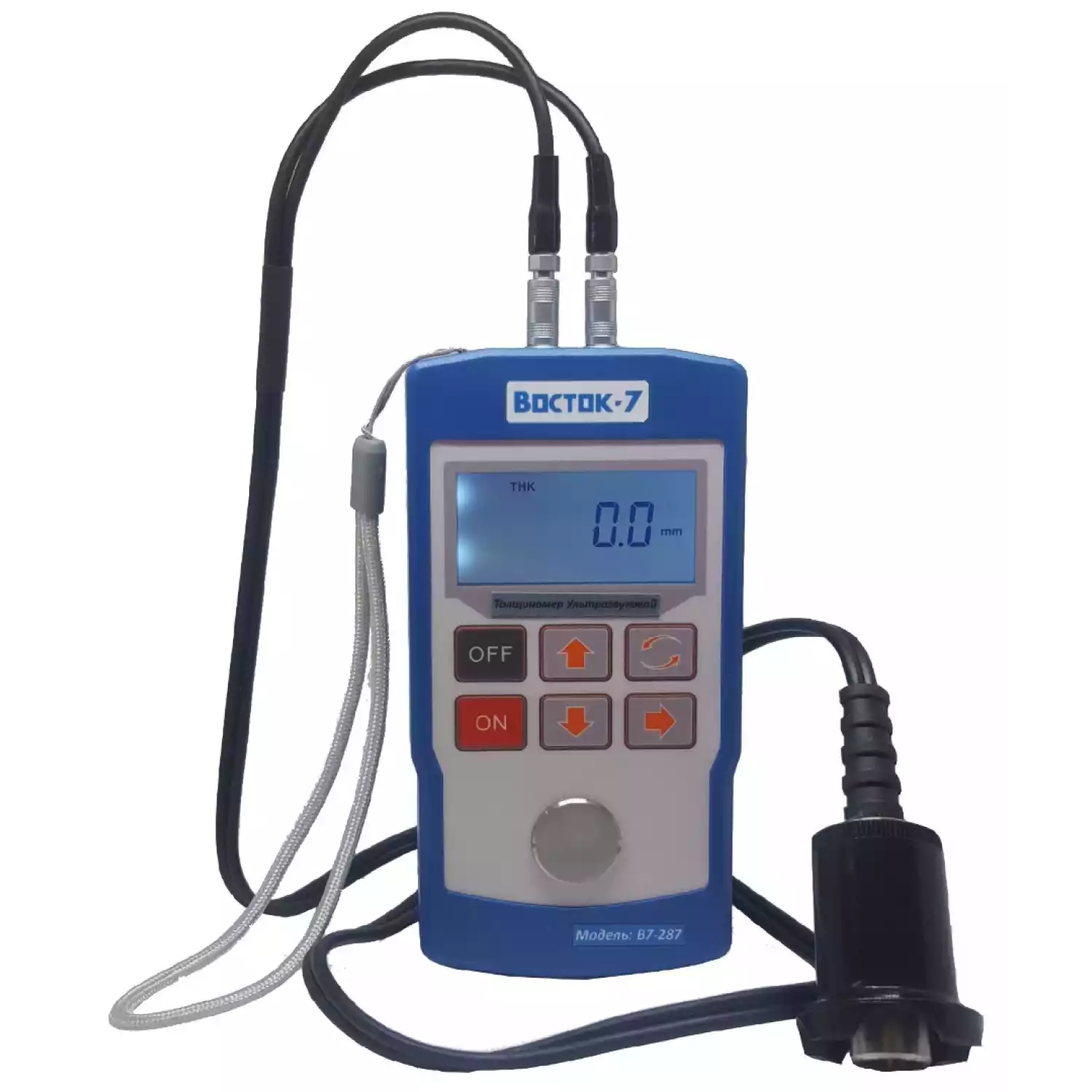

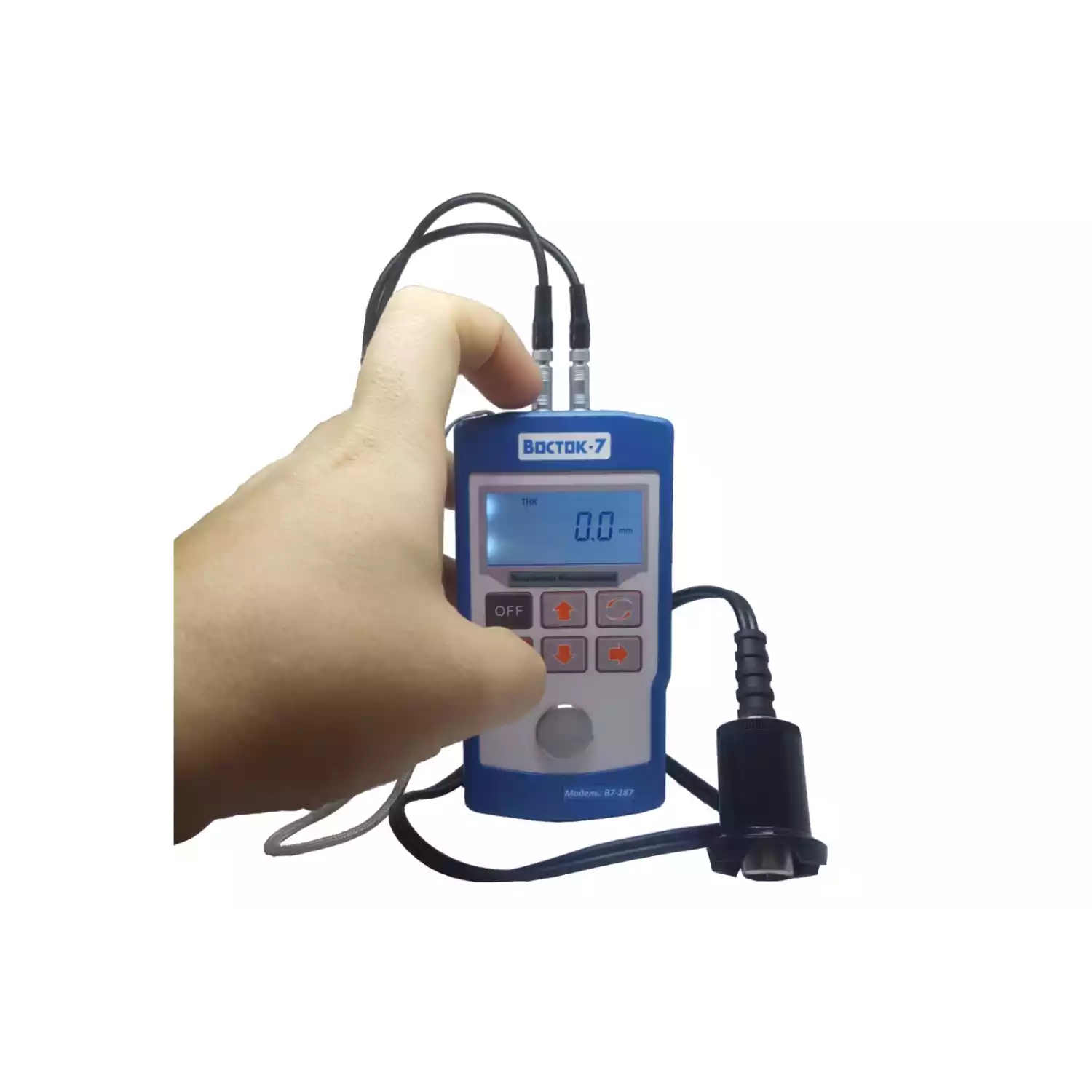

Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена стальная пластина толщиной 3 мм, предназначенная для калибровки задержки в призме преобразователя. На дисплее отображаются результаты измерений и другая служебная информация, необходимая для управления толщиномером.
Толщиномеры ультразвуковые В7-287 измеряют толщины металлических и неметаллических изделий в диапазоне от 0,8 до 300 мм (по стали) с 5 различными типами преобразователей для стандартных (от -10 0С) и высокотемпературных (до 400 0С) поверхностей; низкочастотные преобразователи для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна; миниатюрные преобразователи для измерения тонкостенных труб или труб с малой кривизной стенки. Базовый преобразователь РТ-5 с пружиной помещён внутрь каретки: каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах, а встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. Измерения скорости звука, память для сохранения результатов измерений отсутствует. Данная модель является наиболее простой в линейке ультразвуковых толщиномеров В7.
|
Толщиномер В7-287. Типы преобразователей с характеристиками |
||||||
|
Модель |
Диапазон по стали, мм |
Ø контактного элемента, мм |
Частота, МГц |
Рабочая температура 0С |
Мин. предел*, мм |
Назначение, описание. |
|
Преобразователи для стандартных измерений |
||||||
|
РТ-5 с пружиной** |
1…300 |
10 |
5 |
-10…+70 |
20х3 |
Входит в базовый комплект В7-287. Преобразователь помещён внутрь каретки с пружиной. Каретка имеет боковые цилиндрические выемки для удобства измерения на прутках и тонких трубах. Встроенные пружины обеспечивают плотное прилегание преобразователя к криволинейной поверхности трубы или гиба с нормированным усилием, что даёт возможность контролировать изогнутые поверхности в широком диапазоне диаметров. |
|
РТ-5 без пружины** |
2…300 |
10 |
5 |
-10…+70 |
20х3 |
По заказу: режим измерения толщины через покрытие для этого преобразователя отсутствует в электронном блоке модели В7-287. |
|
ХТ-5** |
0,8…90 |
6 |
5 |
-10…+70 |
20х3 |
По заказу: миниатюрный датчик для измерения в малых трубах |
|
Преобразователи для больших толщин и материалов с большим затуханием ультразвука |
||||||
|
CT-2,5** |
2…200 |
12 |
2,5 |
-10…+70 |
20х3 |
По заказу: для толстых, сильно ослабляющих или сильно рассеивающих материалов, в т. ч. чугуна. |
|
Преобразователи для высокотемпературных поверхностей |
||||||
|
GT-5** |
2…300 |
12 |
5 |
0…+400 |
20х3 |
По заказу. |
Мин. предел*- мин. радиус кривизны х мин. толщина стенки полого цилиндра (стальной трубы) при минимальном радиусе кривизны.
** - типы преобразователей, на которые оформляется поверка толщиномера.
