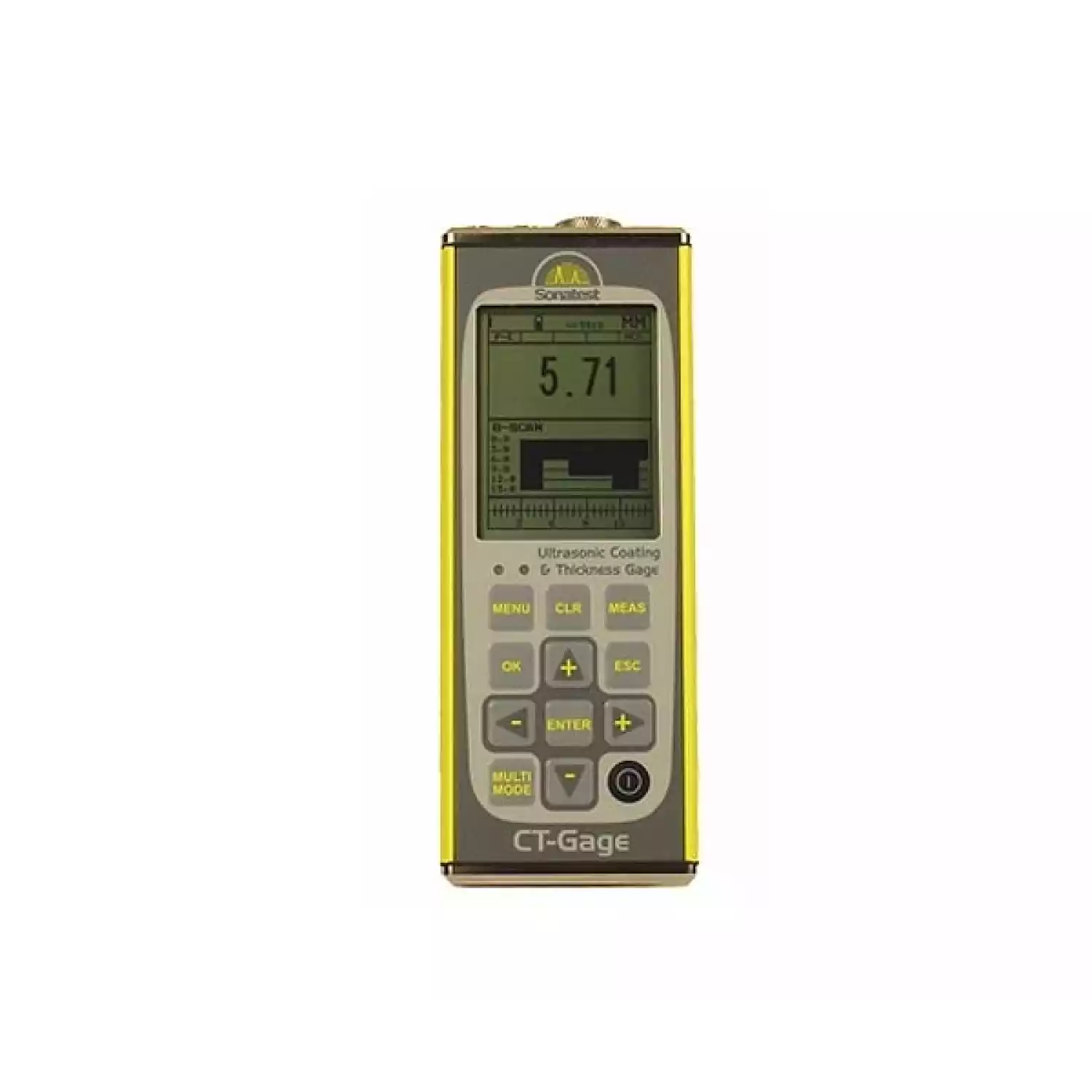

Ультразвуковой толщиномер CT-Gage

Ультразвуковой толщиномер CT-Gage

Тип оборудования: Толщиномер

Производитель: Sonatest Ltd,Великобритания

Серия толщиномеров: CT-Gage

Модели толщиномеров: CT-Gage, CT-Gage DL, CT-Gage DL+

Описание: Толщиномер ультразвуковой для измерения толщины металла с возможностью измерения через покрытие (опция)

Гарантия на ультразвуковой толщиномер CT-Gage: 5 лет.

Серия ультразвуковых толщиномеров Sonatest CT-Gage, предназначенных для измерения толщины основного материала и покрытия, представлена тремя моделями:

  • Толщиномер CT-Gage - измерение толщины основного материала и покрытия (B-скан);
  • Толщиномер CT-Gage DL - дополнительная функция сохранения результатов измерений;
  • Толщиномер CT-Gage DL + - дополнительная функция отображения А-скана и режим дефектоскопии наклонными преобразователями.

Сдвоенный генератор импульсов, которым оснащены приборы CT-Gage, позволяет измерять толщину металла и покрытий в тех случаях, когда получение второго эхо сигнала не представляется возможным. Поэтому толщиномеры CT-Gage незаменимы во многих случаях, когда другие  приборы, работающие в режиме Эхо-Эхо, не могут дать результата.

Технические характеристики толщиномера CT-Gage:

Генератор

  • Сдвоенный генератор прямоугольных импульсов (с изменяемой длительностью для DL+)

Приемник

  • Сдвоенный приемник с ручной или автоматической регулировка усиления (диапазоном 110 дБ),
  • Частота дискретизации: 100 МГц с 8-битным АЦП сверхмалой мощности

Диапазон по скорости

  • 1250 м/с - 13995 м/с
  • Калибровка по 1 или 2 точкам или выбор скорости из БД по материалам.

Режимы и диапазоны измерений

  • Зондирующий - Эхо (0.63-500мм);
  • Зондирующий - Эхо через покрытие (0.63-500мм);
  • Зондирующий - Эхо  с температурной компенсацией (0.63-500мм);
  • Эхо - Эхо  (2.54-102мм);
  • Измерение покрытий (0.013-2.54мм)

Разрешение

  • 0,01 мм

Дисплей

  • Жидкокристаллический 1/8'' VGA (240 x 160 точек) с электролюминесцентной подсветкой.
  • Зона обзора 62 х 45,7 мм.
  • Индикация на дисплее:
    • А-Scan (DL +): недетектированный радиосигнал или +/- полуволна с заливкой или без заливки зоны под кривой,
    • В-Scan: временная развертка поперечного сечения объекта контроля. Скорость отображения 15 сек на всю ширину дисплея.
    • Крупными цифрами: значение измерения.
    • Индикатор стабильности результатов: отображается одновременно с В-разверткой или в режиме отображения крупными цифрами.
    • Индикатор повторяемости

Блок памяти (толщиномеры CT-Gage DL и DL+)

  • 210 000  значений измерений;
  • 16 000 А-сканов (DL+)

Вывод данных  (толщиномеры DL и DL+)

  • Двунаправленный RS232. Последовательный порт.
  • Windows-совместимое программное обеспечение.

С толщиномерами CT-Gage используются преобразователи:

  • Раздельно-совмещенные контактные 1 - 10 МГц  (в комплекте поставляется преобразователь 5 МГц,  1/4" c интегрированным кабелем 1,2 м)

Функции A-скана (толщиномер CT-Gage DL+)

  • Два строба с регулируемыми стартом и порогом.
  • Функция сигнализации. Верхний и нижний пороги. Звуковая и светодиодная сигнализация.
  • Функция быстрого сканирования 32 изм/сек с отображением минимальной толщины и непрерывным обновлением дисплея.
  • Функция поиска с автоматической подстройкой параметров развертки для отображения эхосигнала и точки измерений.

Питание толщиномеров

  • 3 щелочных 1,5 V батареи или три NiCd 1,2 В аккумулятора типа АА.
  • Среднее время работы от щелочных батарей - 150 часов. Индикация разряда батарей.
  • Автовыключение через 5 мин. после последнего нажатия клавиши.

Физические характеристики ультразвуковых толщиномеров CT-Gage:

  • Размер: 63,5 х 165 х 31,5 мм.
  • Масса: 383 г с батареями.
  • Прочный алюминиевый корпус, пылевлагозащищенная клавиатура.
  • Рабочая температура: -10°... + 60° С



*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
