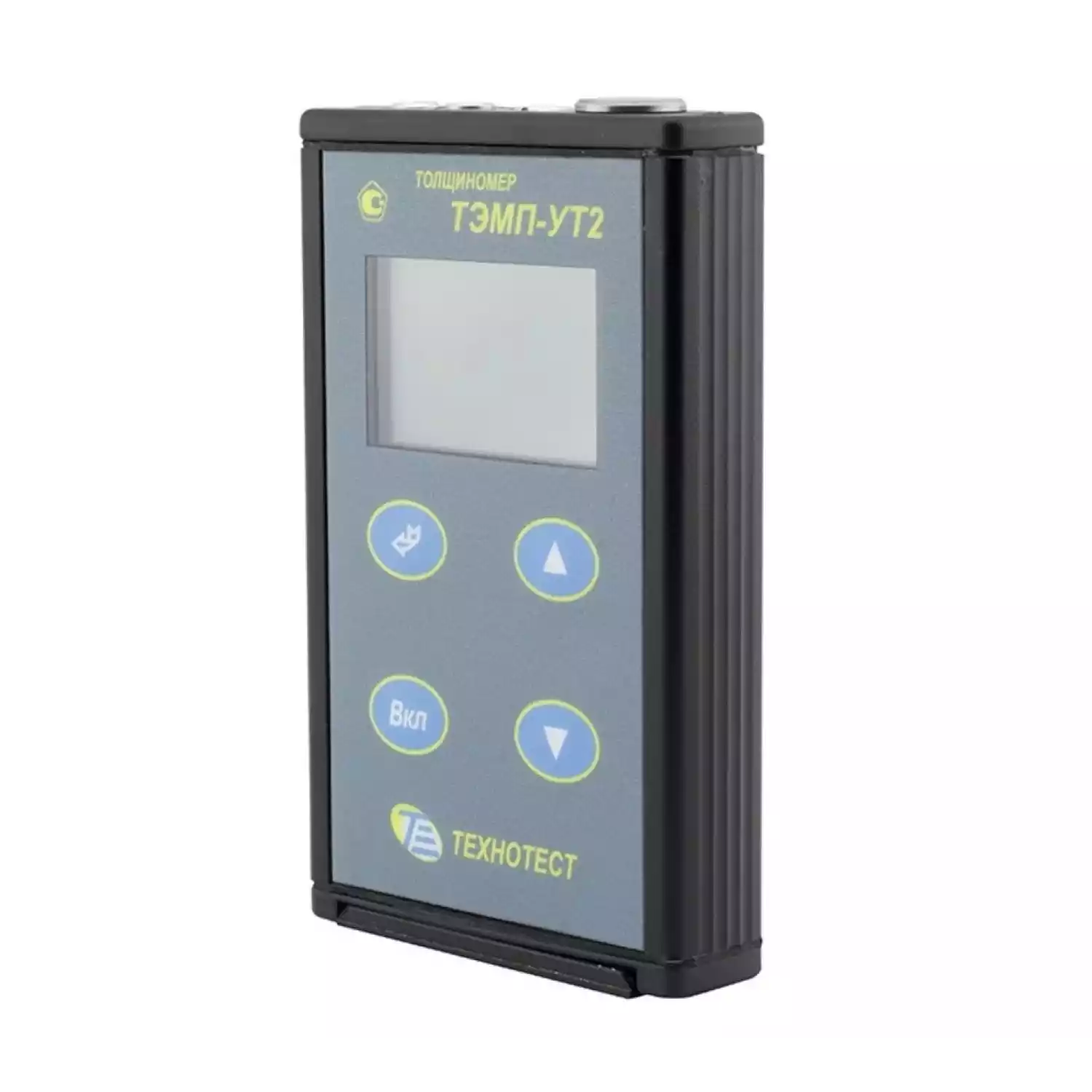

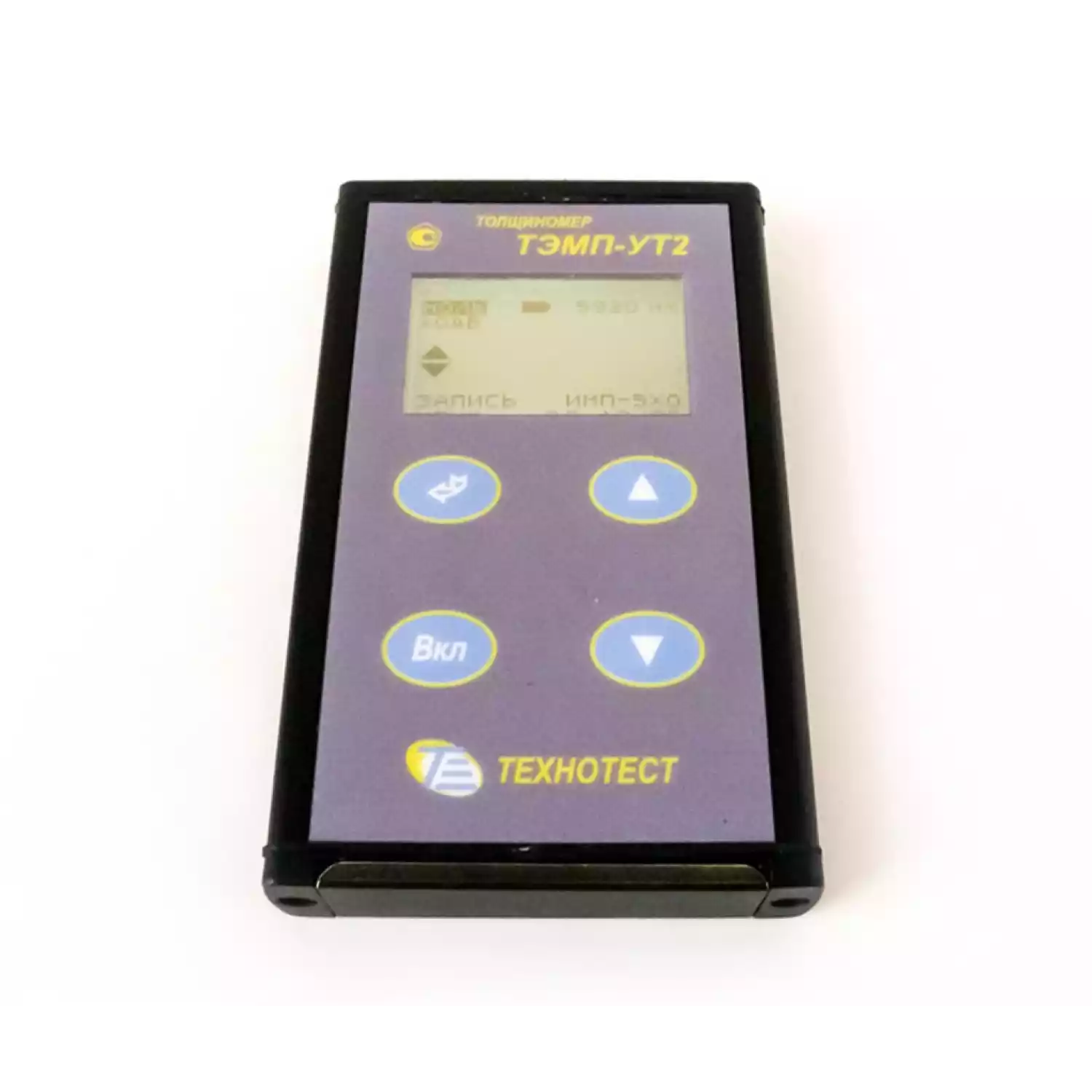

Ультразвуковой толщиномер ТЭМП-УТ2

Тип оборудования: Толщиномер ультразвуковой, толщиномер металла

Производитель: Технотест, Россия

Серия: ТЭМП-УТ

Модель: ТЭМП-УТ2

Сертификаты на толщиномер ТЭМП-УТ2:

- На толщиномер ТЭМП-УТ2 получен Сертификат об утверждении типа средств измерений № 32214 от 27.07.2008г., прибор зарегистрирован в Государственном реестре средств измерений РФ под № 38230-08, а также в Госреестрах СИ Казахстана, Беларуси, Украины.

Описание: Прибор для измерения толщины металла, пластмассы и др. материалов (возможность проведения толщинометрии металла через краску)

Гарантия на ультразвуковой толщиномер ТЭМП УТ2: 3 года

Новый ультразвуковой толщиномер общего назначения ТЭМП-УТ2 выпускается взамен предыдущей, снятой с производства, версии толщиномера ТЭМП-УТ2.

Назначение толщиномера ТЭМП-УТ2

Толщиномер ТЭМП-УТ2 предназначен для:

измерения толщины изделий, изготовленных из конструкционных металлических сплавов и неметаллических материалов при одностороннем доступе, и при значениях скорости распространения продольных УЗК в диапазоне от 1000 до 9999 м/с;
определения скорости распространения продольных ультразвуковых колебаний (УЗК) в металлах при известной толщине изделия;
графического отображения профиля (разреза) изделия, полученного при одностороннем доступе (B-SCAN);
измерения толщины металла под лакокрасочным покрытием с применением высокодемпфированного преобразователя, этот метод называется эхо-эхо или мультиэхо, его суть заключается в измерении временного интервала между двумя донными эхо-сигналами. Для измерения толщины металла под краской применяется высокодемпфированный преобразователь.

В толщиномере ТЭМП-УТ2 используется контактный способ обеспечения акустического контакта прижимом контактной поверхности преобразователя к поверхности контролируемого объекта, на которую нанесена контактная смазка (вода, глицерин, спирт, масло, консистентные смазочные материалы и т.д.).

Ультразвуковым толщиномером ТЭМП-УТ2 контролируют толщину следующих объектов:

- листы, стенки сосудов, котлов, труб, трубопроводов, изделия различного назначения, в том числе с окрашенными или корродированными поверхностями, в процессе их изготовления, эксплуатации или ремонта.

Отличительные особенности ультразвукового толщиномера ТЭМП-УТ2:

Встроенный образец толщины,
Ручной выбор преобразователя из меню прибора;
В-скан;
Запоминание следующих параметров:
- настроек для каждого преобразователя (коррекции установки «0», скорости ультразвука, параметров усилительного тракта);
- последней юстировки на определенный материал;
Запись в память и сохранение даже при отсутствии питания до 2000 результатов измерения с разбивкой на "страницы", их последующий просмотр и передача в ПК;
Автоматическое отключение после завершения работы;
Удобная, дружественная, износостойкая клавиатура;
Четкий, контрастный дисплей с большими цифрами, включая режим «цифры на весь экран»;
Прочный металлический корпус;
Световая индикация акустического контакта преобразователя.

Технические характеристики УЗ толщиномера ТЕМП-УТ2

Диапазоны измерений толщины, мм: 0,8...200

Дискретность измерения, устанавливаемая вручную: 0,01 мм или 0,1 мм (при толщине свыше 100,0 мм эта дискретность устанавливается автоматически)

Питание прибора: от 2-х батарей типа АА или аккумуляторов с номинальным напряжением 1,5 В.

Память результатов измерения: 2000

Погрешность показаний прибора не более, мм: 0,05

Время одного измерения, не более, сек: 0,3

Рабочий диапазон температур, °С от: -20 до +60

Время непрерывной работы прибора не менее, час: 25

Шероховатость контролируемой поверхности не более,Rz: 100

Время до автоматического отключения, сек: 180

Габаритные размеры, мм: 22х82х132

Масса прибора в металлическом корпусе, не более, кг: 0,3

Диапазоны измерений толщины (по стали) для различных пьезоэлектрических преобразователей (ПЭП)

Маркировка ПЭП	Обознач. ПЭП в ТЭМП-УТ2	Диапазон измерения, мм	Прим.
П112-2,5-12/2-Б-01	П112-2,5-12/2Б	2 - 200	Общ. назнач.
П112-2,5-10/2-А	П112-2,5-10/2А	1,5 - 75	Общ. назнач.
П112-5,0-6/2-А-01	П112-5,0-6/2А	1 - 25	Общ. назнач.
П112-5,0-10/2-А-01	П112-5,0-10/2А	1,5 - 75	Общ. назнач.
П112-5,0-12/2-Б-03	П112-5,0-12/2Б	1,5 - 200	Общ. назнач.
П112-10-6/2-А-01	П112-10-6/2А	0,8 - 10	Общ. назнач.
П112-5,0-4×4-Б-03	П112-5,0-4×4Б	1 - 30	Общ. назнач.
П112-10-4×4-Б-03	П112-10-4×4Б	0,8 - 30	Общ. назнач.
П112-5,0-12/2-Т	П112-5,0-12/2Т	1,5 - 100	В.темпер. (-10 до + 350 ºС)
П112-2,5-12/2-Т	П112-2,5-12/2Т	2 - 100	В.темпер. (-10 до + 350 ºС)
П112-5,0-10/2-А-05	П112-5,0-10/2ВД	2 - 75 (2-25 мм с покрытием не более 10% толщины металла)	В.демпф. ПЭП для измерений через покрытия
П112-10-6/2-А-05	П112-10-6/2ВД	0,8 - 15 (1-10 мм с покрытием не более 10% толщины металла)	В.демпф. ПЭП для измерений через покрытия

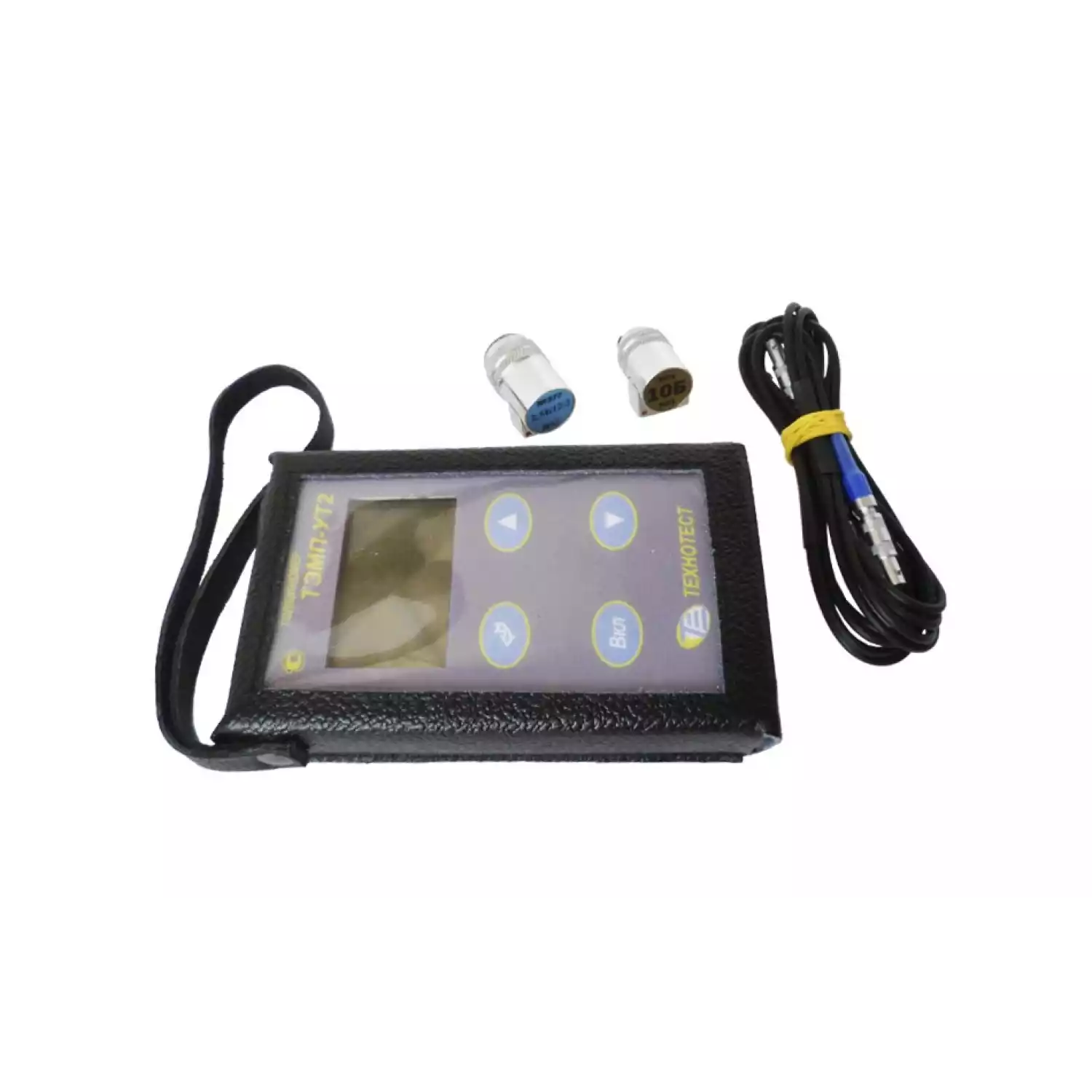

Комплект поставки толщиномера ТЭМП-УТ2

Блок электронный ТЭМП-УT2 - 1шт.
Преобразователи ультразвуковые (по выбору заказчика) П112-10-6/2; П112-5-6/2; П112-5-10/2; П112-5-12/2; П112-2,5-12/2 (либо другие преобразователи) - 2шт.
Кабель подключения преобразователя к ультразвуковому толщиномеру (2Лемо-2Лемо) - 1шт.
Кабель связи с компьютером по порту USB- 1шт.
Диск с программным обеспечением для вывода информации на компьютер - 1шт.
Элементы питания типа АА 1,5 В - 2шт.
Сумка-чехол - 1шт.
Паспорт (включая методику поверки) - 1шт.

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
