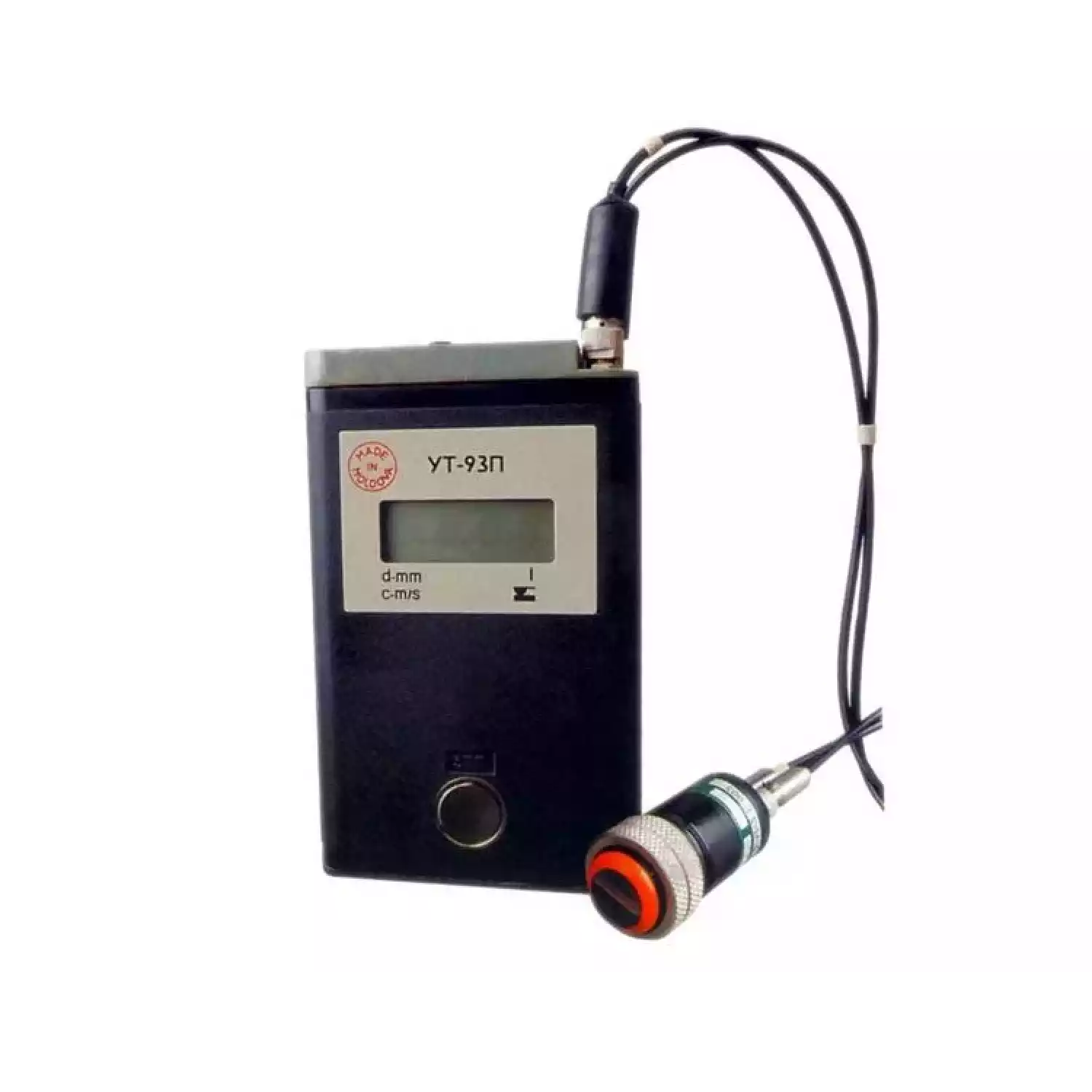

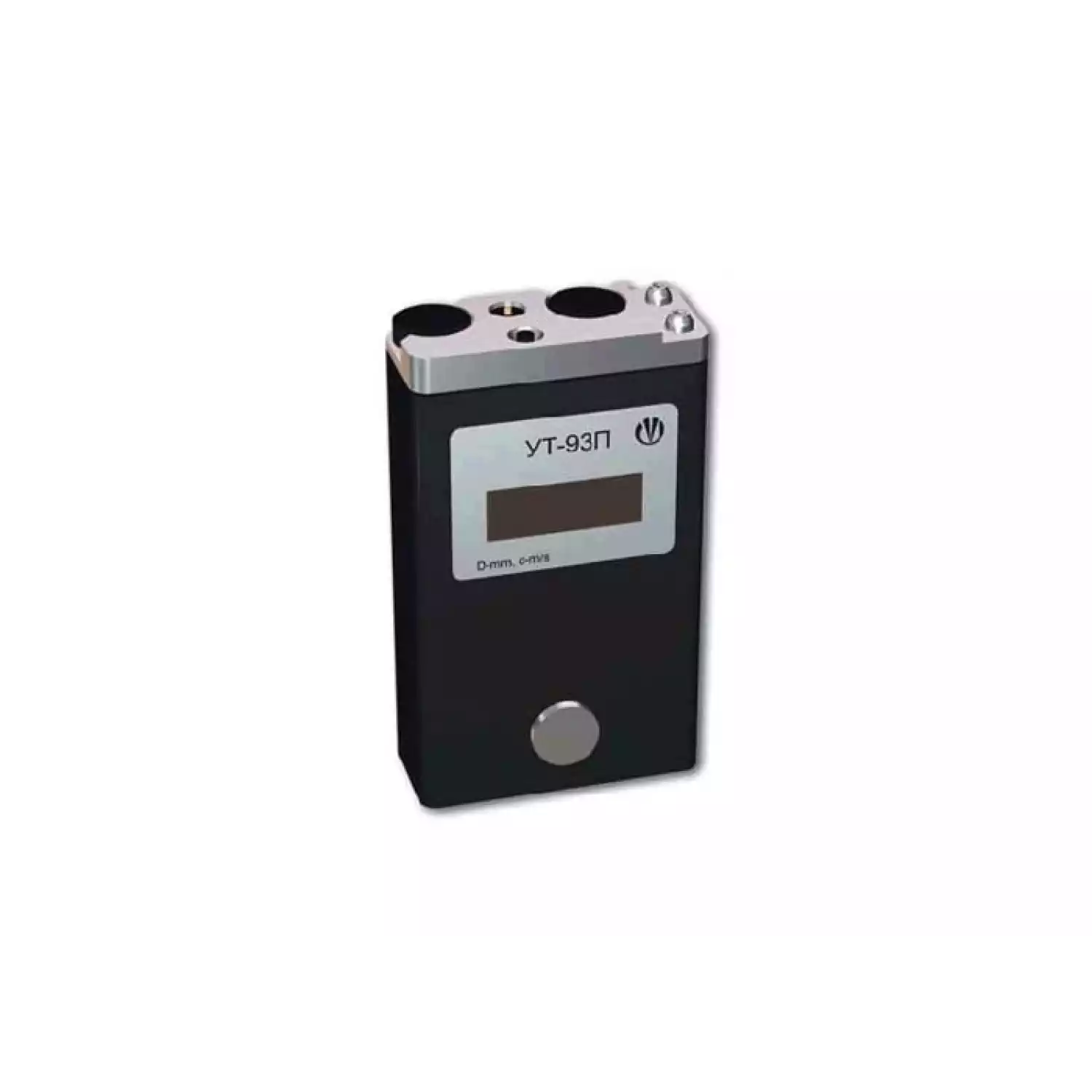

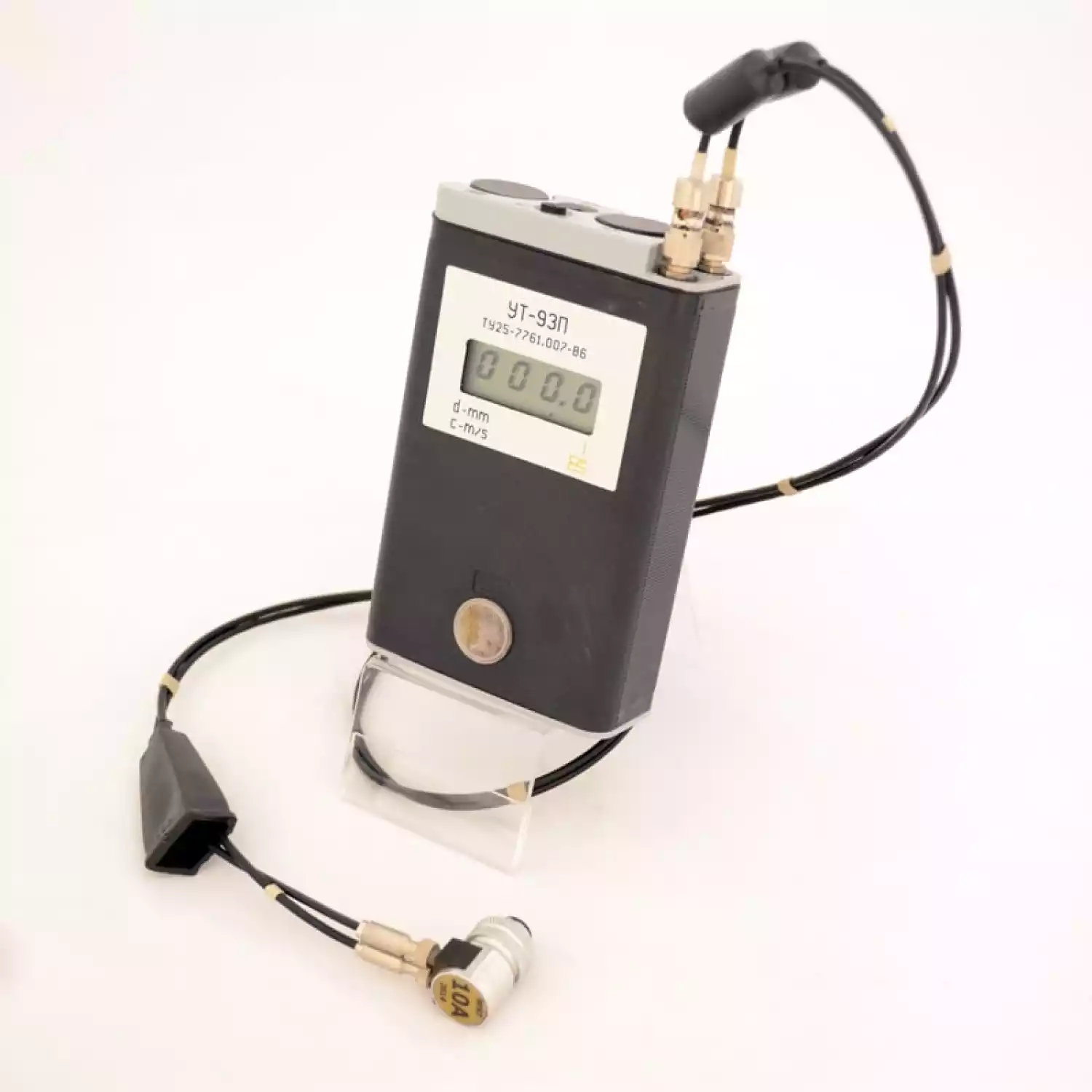

Ультразвуковой толщиномер УТ-93П

Тип оборудования: Толщиномер ультразвуковой

Производитель: Интроскоп, Молдова

Серия: УТ

Модель: УТ-93П

Описание: ультразвуковой прибор для измерения толщины металлов и сплавов

Сертификат на ультразвуковой толщиномер УТ-93П:

- Сертификат Госстандарта РФ. Рег. №18374-99. Толщиномер УТ 93П внесен в Государственный реестр средств измерений

Назначение прибора:

Ультразвуковой толщиномер УТ-93П был разработан еще советскими инженерами и выпускается уже более 30 лет. УТ-93П - это простой портативный толщиномер металла. В приборе нет памяти, связи с компьютером и других возможностей, которыми обладают современные ультразвуковые толщиномеры.

Этот УЗ толщиномер предназначен для измерения толщины изделий из конструкционных металлических сплавов, при одностороннем доступе к ним. В толщиномере используется контактный способ обеспечения акустического контакта путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта без сканирования поверхности объекта.

Толщиномер УТ-93П при известном значении толщины может использоваться также для измерения скорости распространения продольных УЗК в диапазоне 4400...6400 м/с в материале изделий, имеющих толщины от 20 до 300 мм.

Описание ультразвукового толщиномера УТ-93П

Прибор может применяться для измерения толщины стенки емкостей, труб, трубопроводов, а также толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями, в процессе их эксплуатации или после изготовления на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.

Отличительные особенности толщиномера УТ93П

пылеводозащищенное исполнение;
сигнализация о наличии акустического контакта преобразователя с контролируемым изделием и разрядке батареи;
автоматическое отключение питания при отсутствии контакта по истечении 1...2.5 мин.;
время непрерывной работы от свежеизготовленной батареи 300 часов.

Начиная с 1998 года, производится модернизированный толщиномер УТ-93П/1.

Модернизация проведена с учетом пожеланий потребителей и многолетнего опыта производства и эксплуатации приборов данного типа. Разработана новая эксплуатационная документация, дополнена комплектация, улучшен внешний вид прибора и тип упаковки.

Модернизированный толщиномер УТ-93П/1 включает в комплекте преобразователей малогабаритные преобразователи "Приз-Т1", применение которых позволяет измерять толщину изделий в труднодоступных местах. Соединение преобразователей с прибором производится через разъем типа LEMAX, что увеличивает надежность соединения и удобство при эксплуатации.

Комплект поставки толщиномера включает в себя аккумулятор на 9V, а также зарядное устройство к нему.

Для работы в полевых условиях прибор снабжен чехлом нового типа, обеспечивающим высокое удобство оператора.

Технические характеристики ультразвукового толщиномера УТ-93П

Параметр	Ед. изм.	Значение
Диапазон измеряемых толщин по стали или по алюминию	мм	0,6 … 10000
Предел допускаемого значения основной погрешности в поддиапазонных измеряемых толщин: 0,6 до 30 и 100 до 1000	мм	0,10,1+0,001X (Х-измеряемая величина)
Дискретность измерения	мм	0,1
Питание элемент типа "Корунд" (6F22)	В	9
Время непрерывной работы	час	300
Диапазон рабочих температур	°C	10 … +50
Габаритные размеры	мм	83x140x36
Масса	кг	0,4

Стандартный комплект поставки:

толщиномер УТ-93П
комплект преобразователей (по заказу)
кабели соединительные (по заказу)
чехол защитный
инструкция по эксплуатации

*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
