Комплект мер моделей дефектов КММД 21 - Константа

Комплект мер моделей дефектов КММД 21 предназначен для проверки работоспособности, установки порога чувствительности, калибровки и поверки вихретоковых дефектоскопов. Все образцы из комплекта КММД-21 представляют собой металлические бруски с нанесенными на их поверхности искусственными дефектами (ИД) типа прорезь. Длина прорези соответствует ширине бруска. Искусственный дефект имитирует дефект типа протяженной поверхностной трещины.
Цена по запросу

Описание Комплект мер моделей дефектов КММД 21

Комплект мер моделей дефектов КММД-21 предназначен для проверки работоспособности, установки порога чувствительности, калибровки и поверки вихретоковых дефектоскопов. Все образцы из комплекта КММД-21 представляют собой металлические бруски с нанесенными на их поверхности искусственными дефектами (ИД) типа прорезь. Длина прорези соответствует ширине бруска. Искусственный дефект имитирует дефект типа протяженной поверхностной трещины.

Особенности комплекта мер моделей дефектов КММД 21:

  • в комплект КММД-21 входят 5 групп мер дефектов, различающиеся между собой габаритными размерами, количеством и размером искусственных дефектов. Меры из различных групп предназначены для применения с вихретоковыми преобразователями различной локальности;
  • каждая группа включает в себя по 11 мер, различающихся между собой маркой используемого металла;
  • меры моделей дефектов укомплектованы диэлектрическими прокладками, имитирующими толщину диэлектрического покрытия (зазора);
  • меры СО-211С.хх полностью соответствует действующему европейскому стандарту EN1711-2000 «Контроль неразрушающий сварных соединений. Вихретоковый контроль сварных соединений при комплексной оценке»;

Технические характеристики комплекта мер моделей дефектов КММД 21:

Тип меры

Габаритные

размеры
ДхШхТ

Глубина

ИД, мм

Ширина

ИД, мм

Количество

диэлектрических

прокладок

Толщина

прокладок,

мм

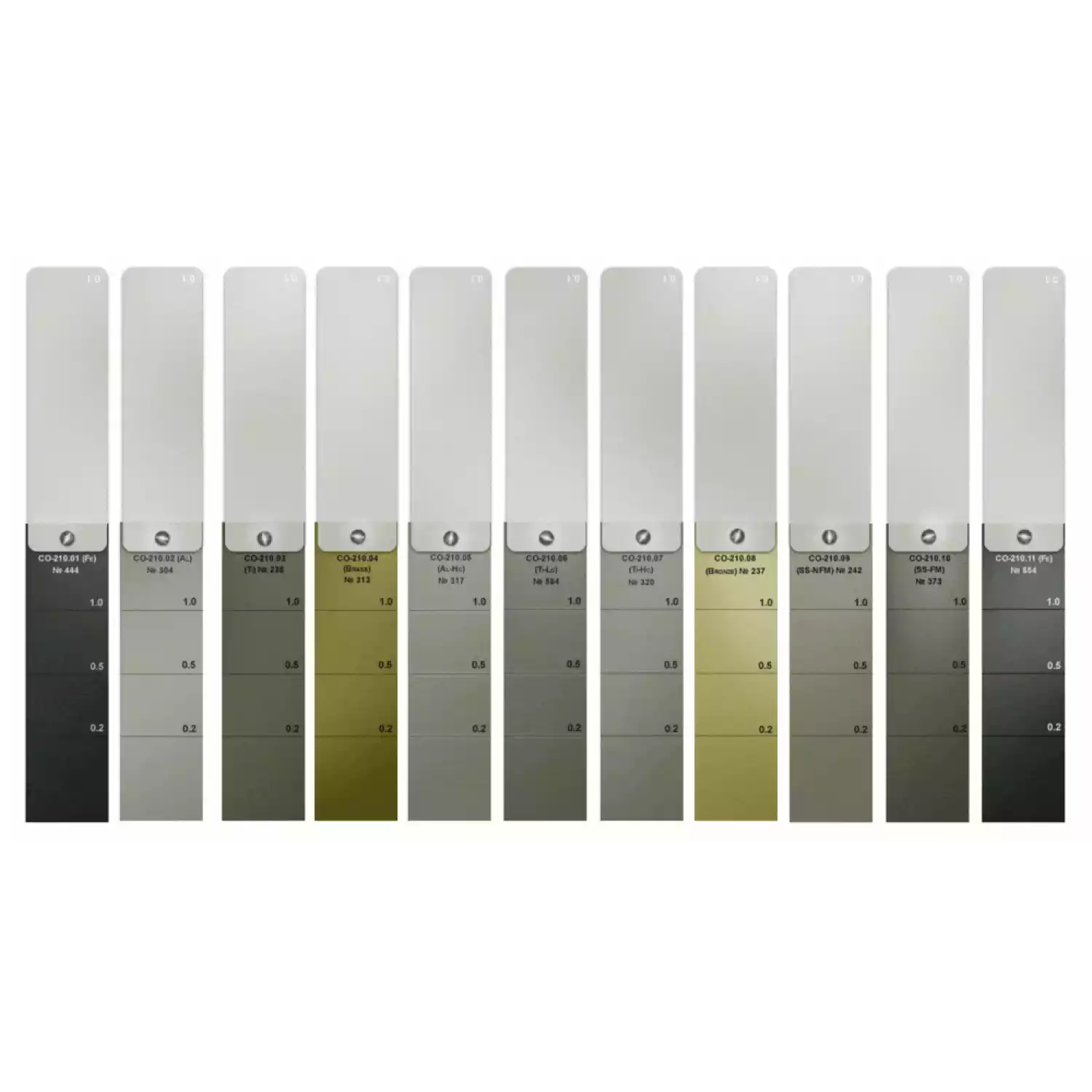

СО-210.хх



70х20х4

0,2
0,5
1,0

Не

более

0,1

5

0,1

СО-211.хх
(СО-

211С.хх)



95х30х6

0,5
1,0
2,0

Не

более

0,3

(0,15

±0,5)

4

0,2 (0,5)

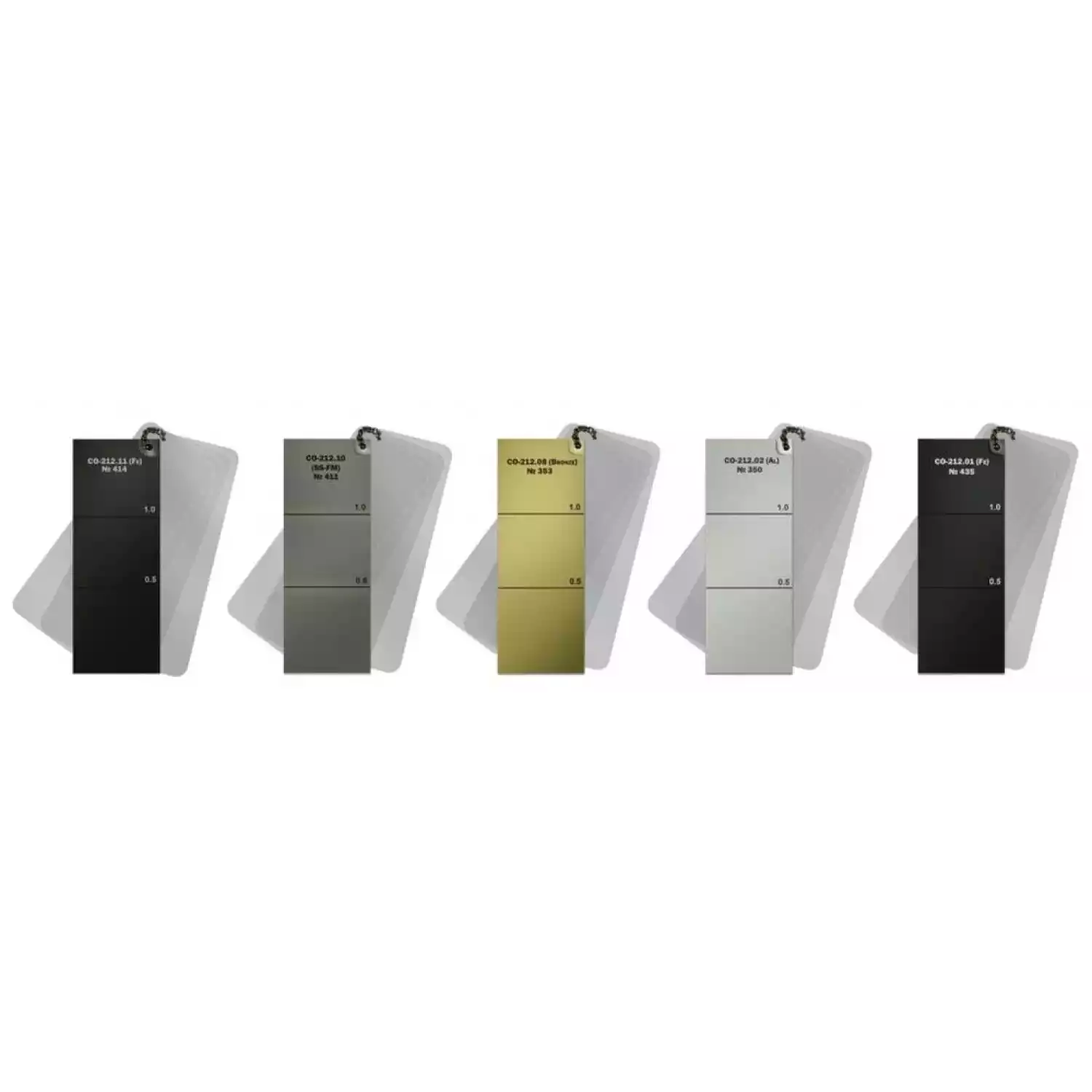

СО-212.хх
(СО-

212С.хх)



135х50х7

0,5
1,0
2,0
5,0

Не

более

0,3
(0,15

±0,5)

4

0,5

Описание материалов мер

Наименование меры

Марка металла

Электропроводность металла

СО-21y.01 (Fe)

Ст20

Не нормируется

СО-21y.02 (Al)

Д16Т

σ = 17,5 ±0,5 МСм/м

СО-21y.03 (Ti)

ОТ4-1

σ = 1 ±0,2 МСм/м

СО-21y.04 (Brass)

ЛМц58-2

σ = 8 ±0,5 МСм/м

СО-21y.05 (Al-Hc)

АК6

σ = 24,5 ±0,8 МСм/м

СО-21y.06 (Ti-Lc)

ВТ9

σ = 0,5 ±0,05 МСм/м

СО-21y.07 (Ti-Hc)

ВТ1-0

σ = 2,5 ±0,2 МСм/м

СО-21y.08 (Bronze)

БрАМц9-2

σ = 5,5 ±0,5 МСм/м

СО-21y.09 (SS-NFM)

12Х18Н10Т

Не нормируется

СО-21y.10 (SS-FM)

20Х13

Не нормируется

СО-21y.11 (Fe)

Ст45

Не нормируется

Примеры записи названия мер:

СО-210.03 (Ti), СО-211.01 (Fe), СО-212.03 (Al), СО-211С.09 (SS-NFM).
