Контрольные образцы дефектов резьбы

Под заказ
Артикул: 765216
Константа
Контрольные образцы дефектов резьбы предназначены для проверки работоспособности и установки порога чувствительности вихретоковых дефектоскопов, преобразователей для контроля резьбы.Искусственные дефекты, типа прорезь, располагаются во впадине резьбы вдоль канавки%3BВо впадине имитируемой резьбы нанесены четыре искусственных дефекта, глубиной 0,3 мм%3B 0,5 мм%3B 1,0 мм и 2,0 мм%3BИскусственные дефекты располагаются по центру впадины резьбы на всем своем протяжении от начала до конца, за счет чего обеспечивается требуемая точность измерения глубины искусственных дефектов%3BМасса образцов минимально возможная (образцы полые внутри).
Под заказ
13 334
Купить в 1 клик
Купить в 1 клик
Доставка по России, Казахстану и Беларуси курьерскими службами и транспортными компаниями
Отгрузка со склада
Все цены указаны с НДС
Контрольные образцы дефектов резьбы

Тип оборудования: Дефектоскоп, контрольные образцы дефектов резьбы

Производитель: Россия

Описание: Устройство для контроля вихретоковых дефектоскопов.

Гарантия на контрольные образцы дефектов резьбы: 12 мес.

Назначение прибора:

Контрольные образцы дефектов резьбы предназначены для проверки работоспособности и установки порога чувствительности вихретоковых дефектоскопов, преобразователей для контроля резьбы.

Особенности контрольных образцов дефектов резьбы:

  • Искусственные дефекты, типа прорезь, располагаются во впадине резьбы вдоль канавки;
  • Во впадине имитируемой резьбы нанесены четыре искусственных дефекта, глубиной 0,3 мм; 0,5 мм; 1,0 мм и 2,0 мм;
  • Искусственные дефекты располагаются по центру впадины резьбы на всем своем протяжении от начала до конца, за счет чего обеспечивается требуемая точность измерения глубины искусственных дефектов;
  • Масса образцов минимально возможная (образцы полые внутри).

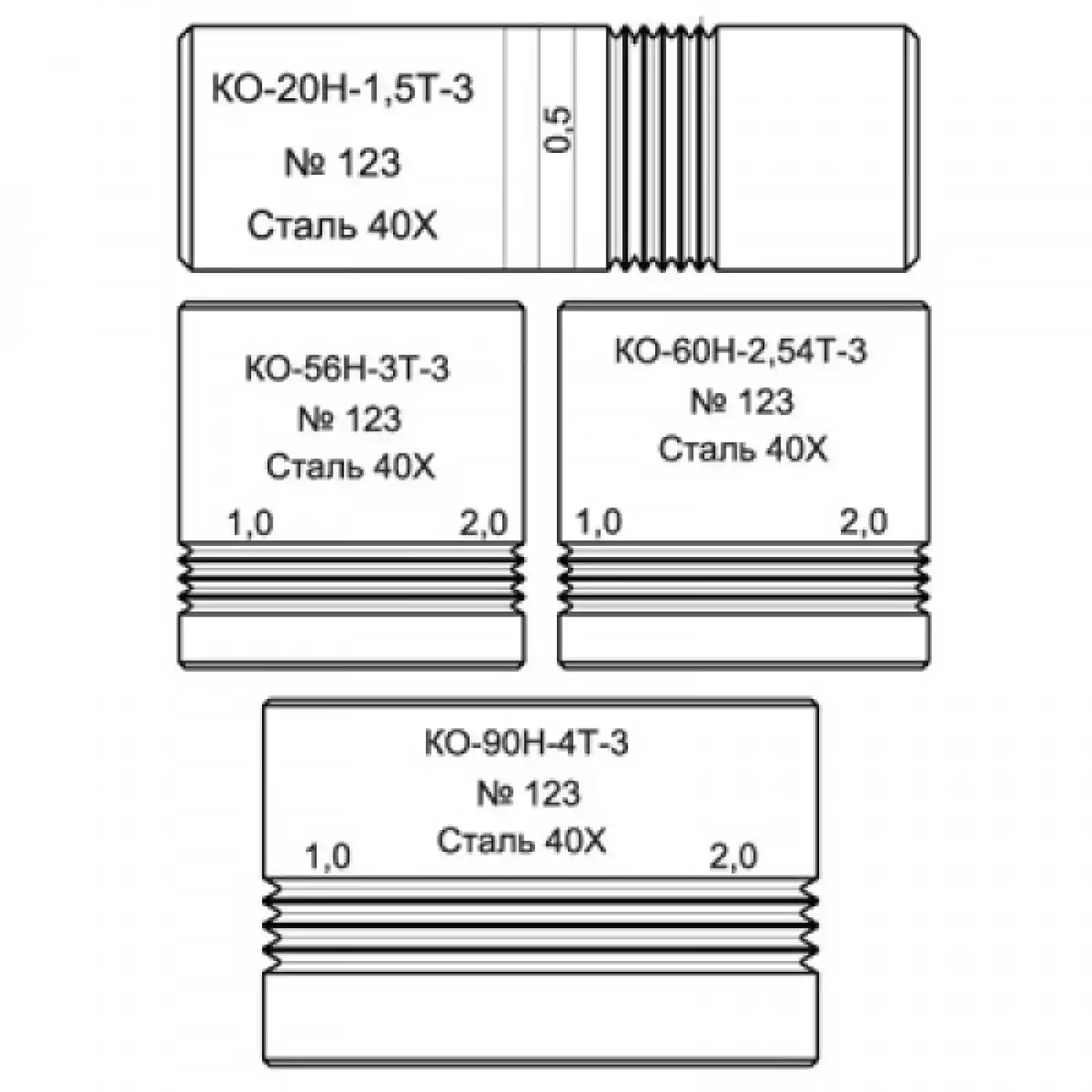

Технические характеристики контрольных образцов дефектов резьбы:

Тип1)

Габаритные размеры, мм

Шаг имитируемой резьбы, мм

Глубина ИД, мм

Ширина ИД, мм

КО-20Н-1,5Т-3

Ø20×60

1,52)


0,3 0,5 1,0 2,0


Не более 0,1

КО-56Н-3Т-3

Ø56×60

32)

КО-60Н-2,54Т-3

Ø60×60

2,543)

КО-90Н-4Т-3

Ø90×60

42)



*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
