В наличии
Артикул: 765116
Отраслевые контрольные образцы - Константа

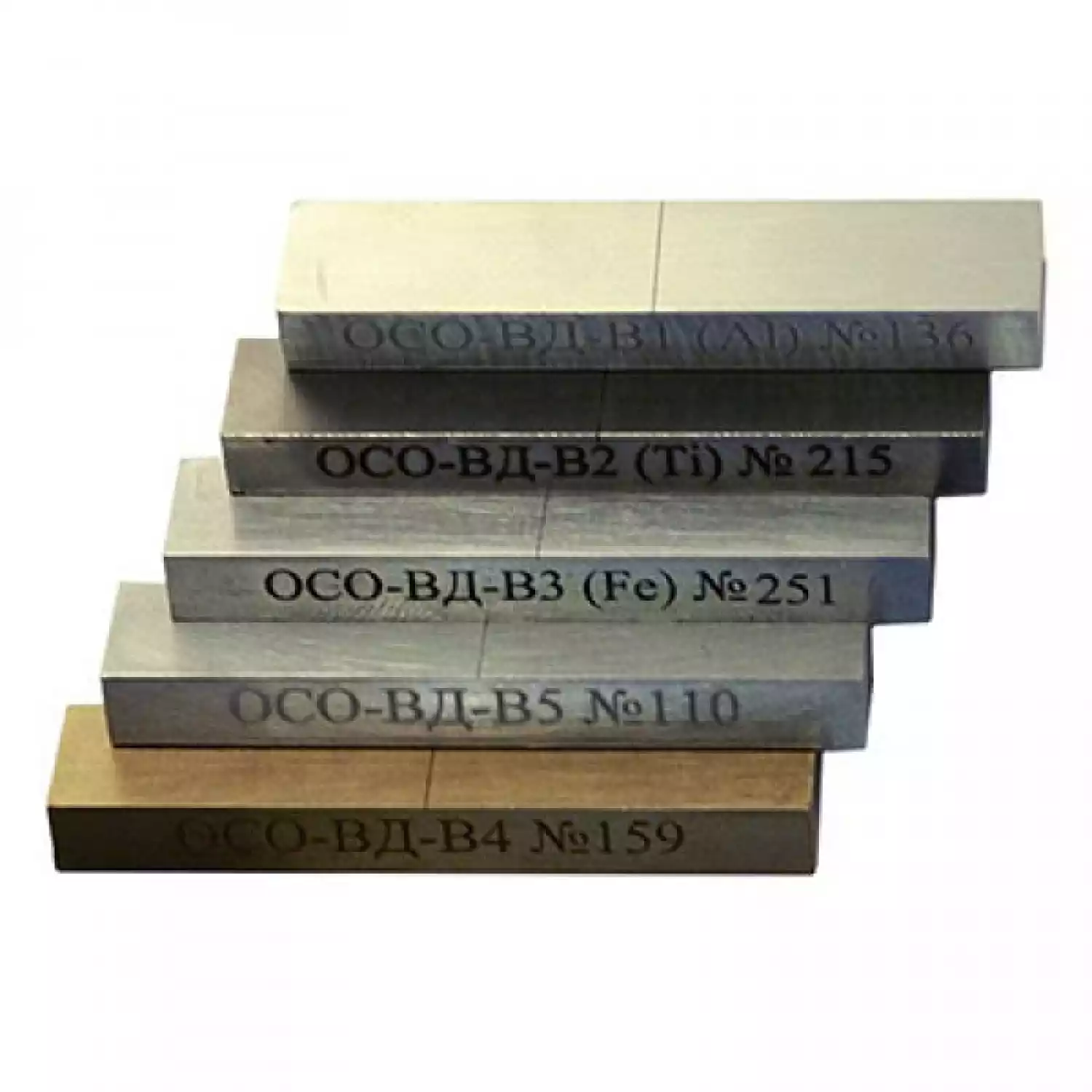

Отраслевые контрольные образцы «ОСО-ВД» стандартный комплект (3 образца)
Цена по запросу

Описание Отраслевые контрольные образцы

Тип оборудования: Дефектоскоп, отраслевые контрольные образцы.

Производитель: Россия

Гарантия на отраслевые контрольные образцы: 12 мес.

Отраслевые контрольные образцы «ОСО-ВД» стандартный комплект (3 образца)

Технические характеристики отраслевых контрольных образцов:

Тип

Материал

Имитируемый дефект

Величина дефекта

Шероховатость рабочей поверхности

Глубина

Раскрытие

ОСО-ВД-В1 (Al)

Д16Т σ = 17,5 МСм/м

Поверхностная трещина

0,2 мм

Не более

0,1 мм

Ra = 1,25 мкм

ОСО-ВД-В2 (Ti)

Титановый сплав

σ = 1 МСм/м

0,5 мм

ОСО-ВД-В3 (Fe)

30ХГСНА

0,2 мм

ОСО-ВД-В4

Алюминиевый сплав

σ = 8 МСм/м

0,2 мм

ОСО-ВД-В5

Алюминиевый сплав

σ= 24 МСм/м

0,2 мм

ОП-НО-037

Ст. 45

Поверхностная трещина на поверхности с большой шероховатостью

0,2 мм

0,5 мм

1,0 мм

2,0 мм

Не более

0,3 мм

Ra = 1,25 мкм

СОП-НО-038

Ст. 20

0,6 мм

Не более

0,3 мм

Rz = 160 мкм

СОП-НО-038 (ТПС))

0,2 мм

0,5 мм

1,0 мм

2,0 мм

Ra = 1,25 мкм

0,6 мм

(2,0 мм)

Rz=320 мкм

СОП-205

Д16Т σ = 17,5 МСм/м

Трещина во втором слое под бездефектным листом металла, развивающаяся от заклепки

Протяженность 7 мм,

раскрытие не более

0,1 мм

Ra = 1,25 мкм

СОП-206

Литьевой алюминиевый сплав

σ = 25 МСм/м

Трещина, развивающаяся со стороны, противоположной стороне контроля

Остаточная толщина металла

6,0 мм

4,0 мм

2,0 мм

Раскрытие

не более

0,5 мм

Ra = 1,25 мкм

СОП-207

Д16Т σ = 17,5 МСм/м

Трещина во втором слое под стыком листов металла

Протяженность 22мм,

раскрытие

не более 0,1 мм

Ra = 1,25 мкм





*Технические характеристики и комплект поставки могут быть изменены производителем без предварительного уведомления.
