Назначение
Мера модели дефектов А3-ОН-4 предназначена для проверки работоспособности вихретоковых и импедансных дефектоскопов.
Описание

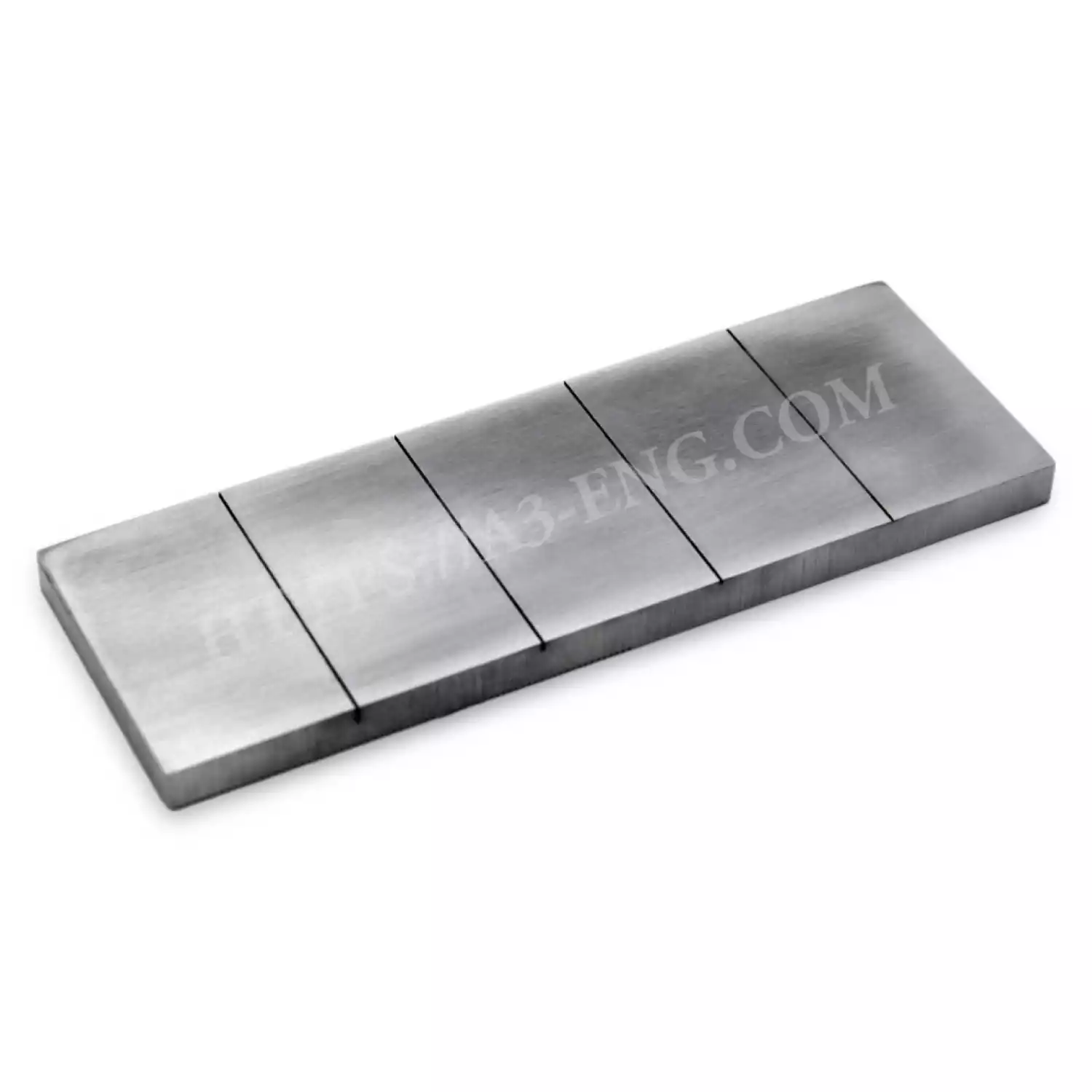

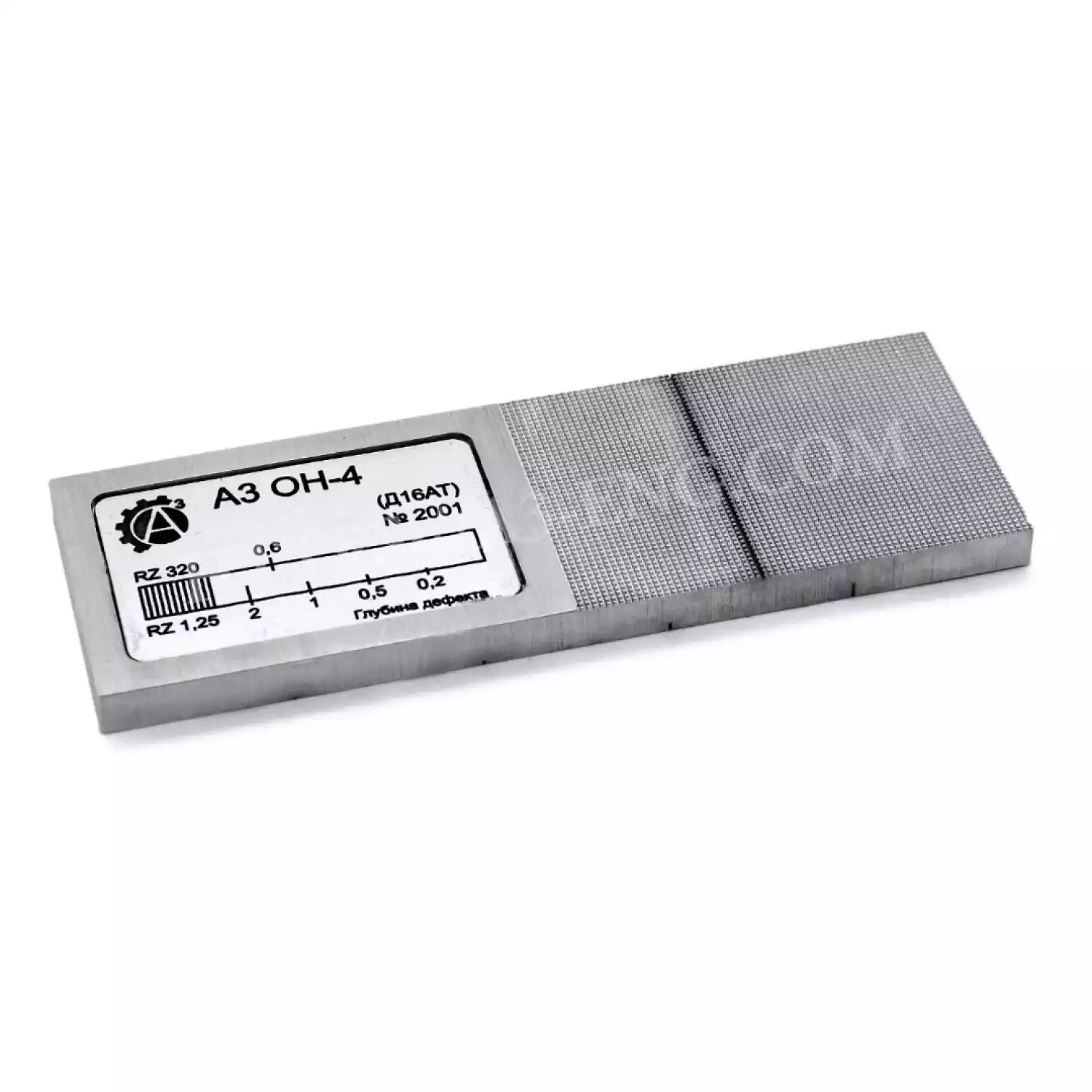

Мера содержит искусственные дефекты в виде поперечных прямых рисок нанесенных на поверхность с шероховатостью Ra 0.63 мкм. Оборотная сторона меры имеет шероховатость Rz 320 мкм. Произведена в соответствии с 427670-004-4407661-2016.ТУ
Принцип работы с образцом заключается в сравнении эталонных значений ширины и глубины пропилов с показаниями дефектоскопа и тем самым определения точности его показаний при контроле неферромагнитных сплавов.
Технические характеристики
|
Наименование |
Значение |
Допуск |
Примечание |
|
Длина, мм |
100 |
±0.5 |
|
|
Ширина, мм |
35 |
||
|
Толщина, мм |
6 |
||
|
Шероховатость рабочих поверхностей, мкм, не более |
Ra 0.63 |
±0.01 |
Поверхность А |
|
Rz 320 |
±2.0 |
Поверхность В |
|
|
Ширина искусственных дефектов, мм |
0.3 |
±0.1 |
Все дефекты имеют одинаковую ширину |
|
Глубина искусственных дефектов, мм |
2.0 |
Дефект № 1 |
|
|
1.0 |
Дефект № 2 |
||
|
0.5 |
Дефект № 3 |
||
|
0.2 |
Дефект № 4 |
||
|
0.6 |
Дефект № 5 |
|
Длина, мм
|
100 ±0.5 |
|
Ширина, мм
|
35 ±0.5 |
|
Толщина, мм
|
6 ±0.5 |
|
Шероховатость рабочих поверхностей, мкм, не более
|
Ra 0.63 ±0.01 Поверхность А |
|
Шероховатость рабочих поверхностей, мкм, не более
|
Rz 320 ±2.0 Поверхность В |
|
Ширина искусственных дефектов, мм
|
0.3 ±0.1 Все дефекты имеют одинаковую ширину |
|
Глубина искусственных дефектов, мм
|
2.0 ±0.1 Дефект № 1 |
|
Глубина искусственных дефектов, мм
|
1.0 ±0.1 Дефект № 2 |
|
Глубина искусственных дефектов, мм
|
0.5 ±0.1 Дефект № 3 |
|
Глубина искусственных дефектов, мм
|
0.2 ±0.1 Дефект № 4 |
|
Глубина искусственных дефектов, мм
|
0.6 ±0.1 Дефект № 5 |
Оформить покупку в интернет-магазине. Вам необходимо добавить продукцию в электронную корзину, заполнить короткую заявку и отправить её нам.
Обратится к специалистам «А3 Инжиниринг». Написать на электронную почту, в WhatsApp, или позвонить по номеру телефона. Указать какая товарная позиция вас интересует, а также количество единиц, и получить счет на оплату.
Посетить наш офис, где можно протестировать продукцию, а после оформить заказ.
Наша компания работает с надёжными курьерскими службами, ответственными транспортными компаниями, что позволяет организовать обслуживание клиентов на высшем уровне. Доставка осуществляется по всей территории РФ, Казахстана и Беларуси.
Вы сами выбираете подходящую компанию для получения товара − «Деловые линии», ПЭК, СДЭК «СПСР-экспресс», DHL, «Курьер Сервис», «Грузовозофф». Стоимость доставки зависит от удалённости пункта назначения от нашего склада.
Пункт выдачи СДЕК в г. Москва: Нагорный проезд д.7 стр. 1.
Мы принимаем оплату безналичным способом. Вам необходимо осуществить перевод средств на расчётный счёт нашей компании. Все документы будут подготовлены максимально быстро − за 60-90 минут.

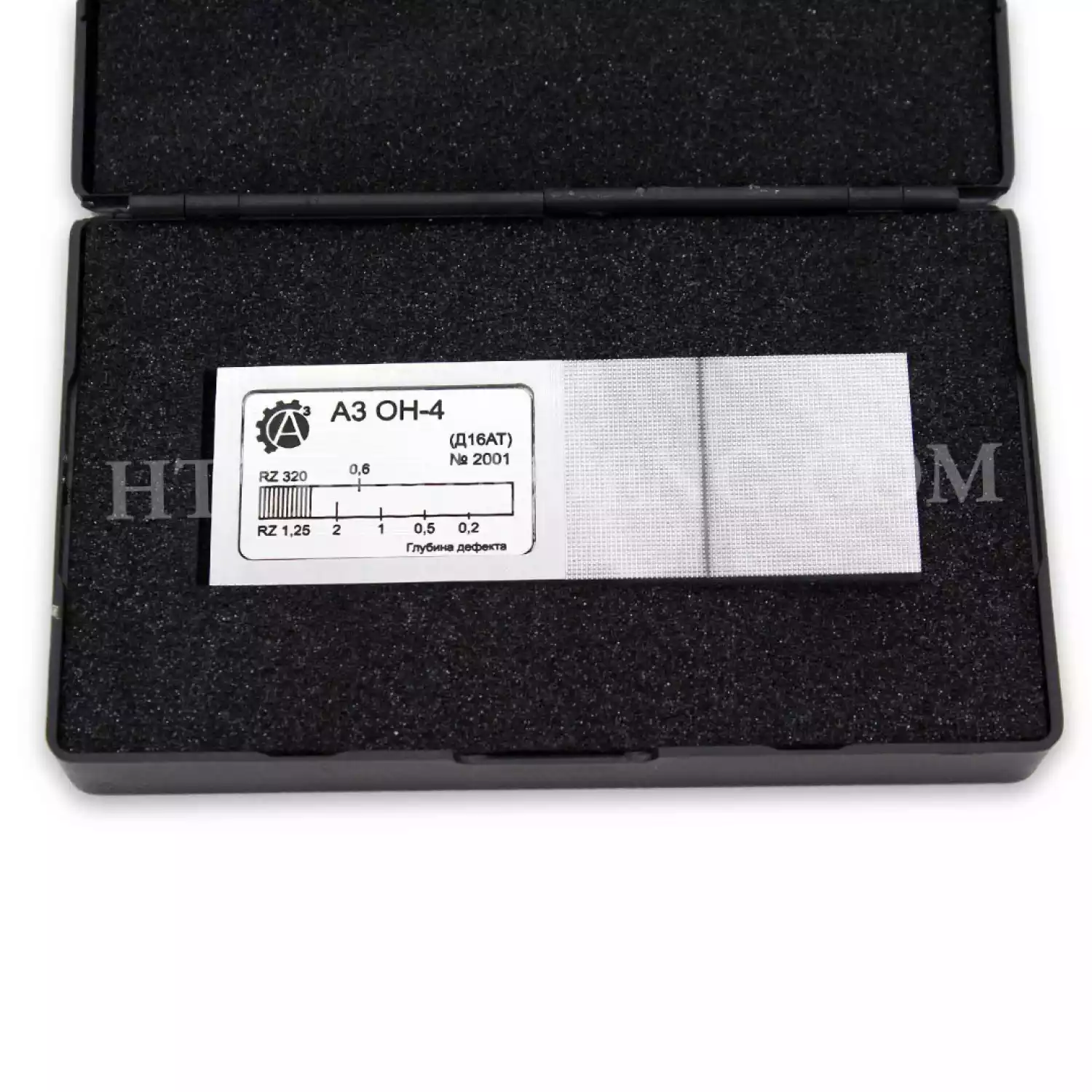

Вместе с продукцией вы получаете:
