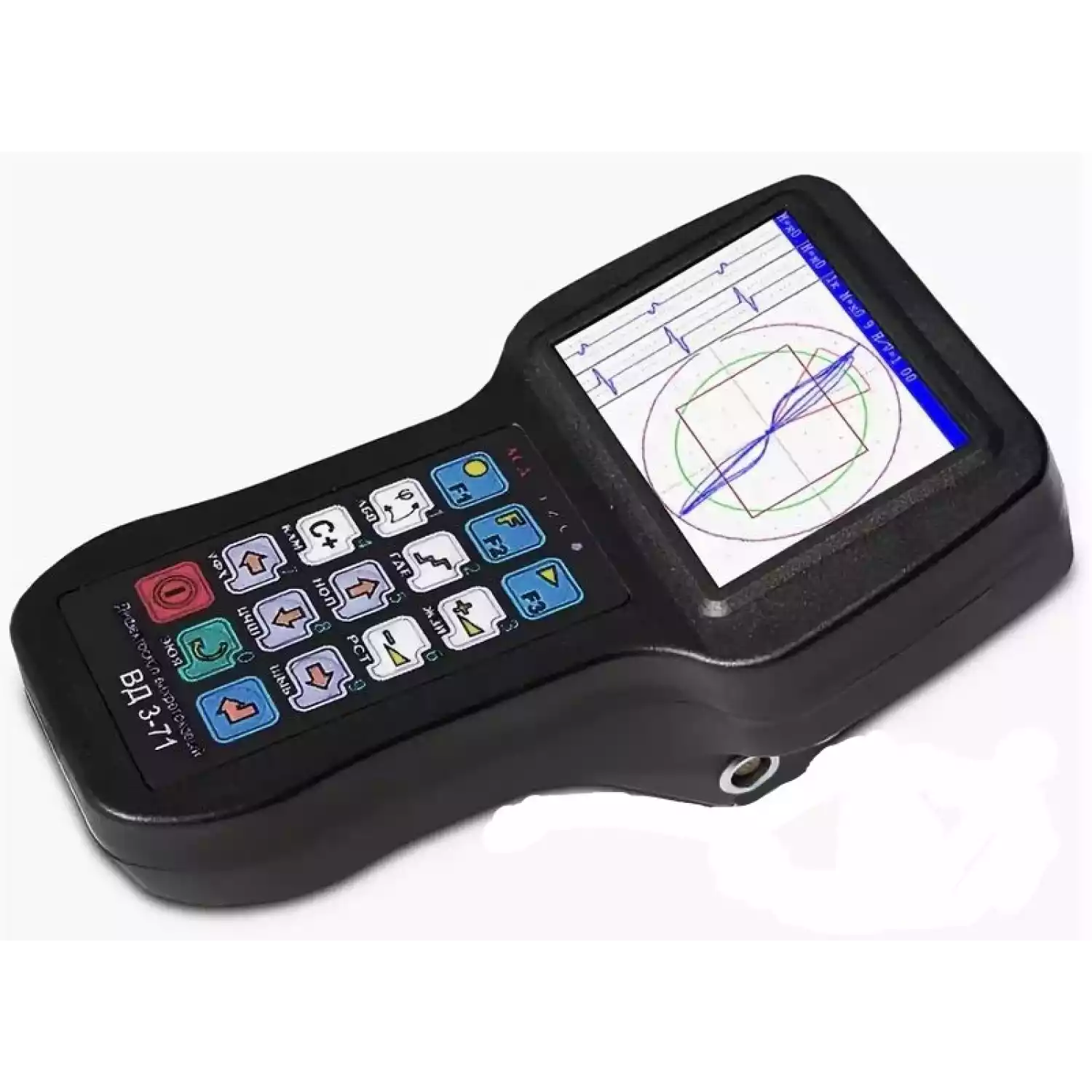

Дефектоскоп ВД3-71

Назначение ВД3-71 НК-IVУ

Дефектоскоп вихретоковый ВД3-71 НК-IVУ относится к средствам контроля и предназначен для ручного контроля вихретоковым методом деталей и узлов вагонов, локомотивов и моторвагонного подвижного состава на наличие поверхностных дефектов типа нарушения сплошности материала.

Прибор выпускается в версиях «Вагонная версия», «Локомотивная версия» и «Нефтегазовая версия» (по отдельному запросу).

Вагонная версия:

Контроль железнодорожных деталей и узлов вагонов (детали колесной пары и буксового узла, тележки грузовых, рефрижераторных и пассажирских вагонов, автосцепного устройства и т.д.) в соответствии ПР НК В.2, В.3, В.4.

Локомотивная версия:

Контроль деталей и узлов локомотивов и моторвагонного подвижного состава (детали колесной пары, компрессора автотормозного устройства, дизеля, автосцепного устройство, экипажной части тепловозов 2ТЭ10, 2ТЭ116, экипажной части тепловозов ТЭМ2, экипажной части тепловозов ЧМЭ3, экипажной части электровозов серии ВЛ, экипажной части электровозов серии ЧС, моторные вагоны МВПС, прицепные вагоны МВПС и т.д.) в соответствии с технологической инструкцией ЦТт-18/2 (ИЗМЕНЕНИЕ №3. Инструкция по неразрушающему контролю деталей и узлов локомотивов и моторвагонного подвижного состава. Вихретоковый метод).

Преимущества дефектоскопа:

• содержит специализированные настройки для контроля деталей и узлов;

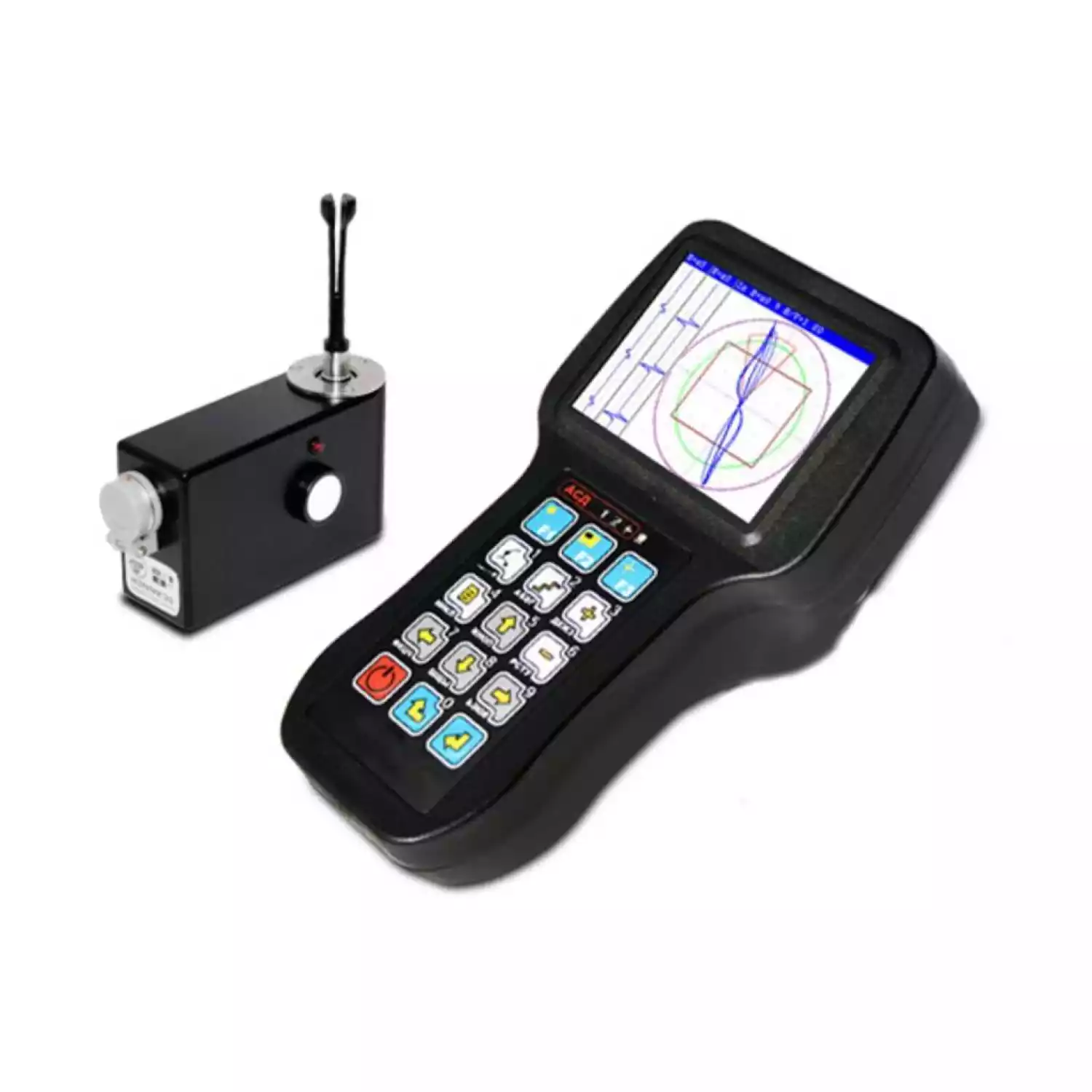

• в комплект дефектоскопа входят специализированные ВТП, оснащенные защитными корпусами и износостойкими протекторами;
• возможность отстройки от влияния рабочего зазора и неоднородности электромагнитных свойств объекта контроля;
• возможность сохранения в памяти дефектоскопа большого количества настроек и результатов контроля;
• расширенные возможности анализа данных благодаря специализированному программному обеспечению;
• режим двусторонней связи с ПК через USB порт (для ввода в ПК информации из памяти дефектоскопа и возможности распечатки этой информации на принтере, а также для загрузки программ настроек из ПК в память дефектоскопа);
• возможность оценки глубины и протяженности дефекта;
• световая и звуковая сигнализация дефекта;
• малые массогабаритные показатели.

Отличительные особенности дефектоскопа

• цветной высококонтрастный TFT дисплей;
• система АСД: 4 трехцветных светодиода, звуковая сигнализация;
• возможность работы в двухчастотном режиме;
• упрощенная процедура калибровки прибора на стандартных образцах;
• возможность подключения датчика пути;
• возможность быстрого измерения отношения сигнал/шум;
• поддержка USB;
• диапазон рабочих температур от минус 10 до плюс 40 ^оС;
• возможно низкотемпературное исполнение прибора (от -30°С).

Основные технические характеристики вихретокового дефектоскопа ВД3-71 НК-IVУ

Программные функции дефектоскопа ВД3-71 НК-IVУ

Возможности и сервисные функции прибора:

• возможность выявления дефектов глубиной – от 0,1 мм и раскрытием – от 0,002 мм;
• цифровая фильтрация сигнала (5 видов фильтров: низких частот, высоких частот, полосовой, дифференциальный, усредняющий);
• отображение вихретокового сигнала: а) комплексная плоскость – позволяет выделять дефекты на фоне помех путем анализа формы сигнала; б) создание смесей двух каналов, может применяеться для подавления мешающих факторов и уменьшения их влияния на результаты контроля (для смешивания оператор может выбрать один из 5-ти алгоритмов: суммирование, вычитание, суммирование с инверсией по горизонтали, суммирование с инверсией по вертикали и произведение).

а)

б)

• два режима работы прибора: день – применяется при работе в слабоосвещенных местах с недостаточной видимостью; ночь – применяется при работе в местах с ярким освещением, для увеличения контрастности дисплея;
• время установления рабочего режима дефектоскопа – не более одной минуты;
• функция автоочистки экрана (регулируемое время очистки экрана через 0,1 с; 0,5 с; 1 с; 2 с; 3 с; 4 с);
• встроенные часы и календарь;
• подсветка экрана и регулировка яркости экрана;
• контроль перегрузки входного тракта;
• контроль степени разряда аккумулятора;
• возможность подключения и работы с ВТП следующего типа:
  • дифференциальный ВТП;
  • дифференциальный ВТП, включенный по схеме моста;
  • дифференциальный ВТП, трансформаторного типа, с заземлённой средней точкой;
  • дифференциальный ВТП, трансформаторного типа;
  • абсолютный (параметрический) ВТП;
  • абсолютный ВТП трансформаторного типа
• дружественный мультиязычный интерфейс;
• время непрерывной работы дефектоскопа с полностью заряженной аккумуляторной батареей – не менее 7 часов;
• полный средний срок службы не менее 10 лет;
• электрическое питание дефектоскопа осуществляется от встроенной аккумуляторной батареи номинальным напряжением 12 В и номинальной емкостью 2500 мА*час;
• габаритные размеры дефектоскопа не более 188 мм x 107 мм x 78 мм.

Программа просмотра результатов контроля «VD371»

Программное обеспечение

Дефектоскоп в комплекте с программным обеспечением «VD371» обеспечивает режим связи с персональным компьютером для ввода в ПК информации из памяти дефектоскопа (результатов контроля, рабочих настроек) и возможности распечатки этой информации на принтере с созданием отчета.

Основными преимуществами использования программы являются:

• интуитивно понятный интерфейс;
• удобный просмотр результатов контроля для каждой из частот (Частота №1, Частота №2 и Смесь);
• возможность создания и хранения электронных отчетов;
• выдача данных по обнаруженному дефекту, а именно:
• координата расположения дефекта на дефектограмме;
• амплитуда и фаза сигнала;
• глубина дефекта.

Сформированный электронный отчет содержит все основные данные о проведенном контроле, а именно:

• информацию об организации, подразделении НК и дефектоскописте, проводившем контроль;
• наименование объекта контроля;
• все параметры настройки дефектоскопа на момент проведения контроля;
• параметры сигнала от дефекта (амплитуда, фаза, глубина дефекта);
• сигнал от дефекта в комплексной плоскости и на ленточных диаграммах;
• дата проведения контроля.

Возможно создание других форм отчетов по согласованию с Заказчиком.
