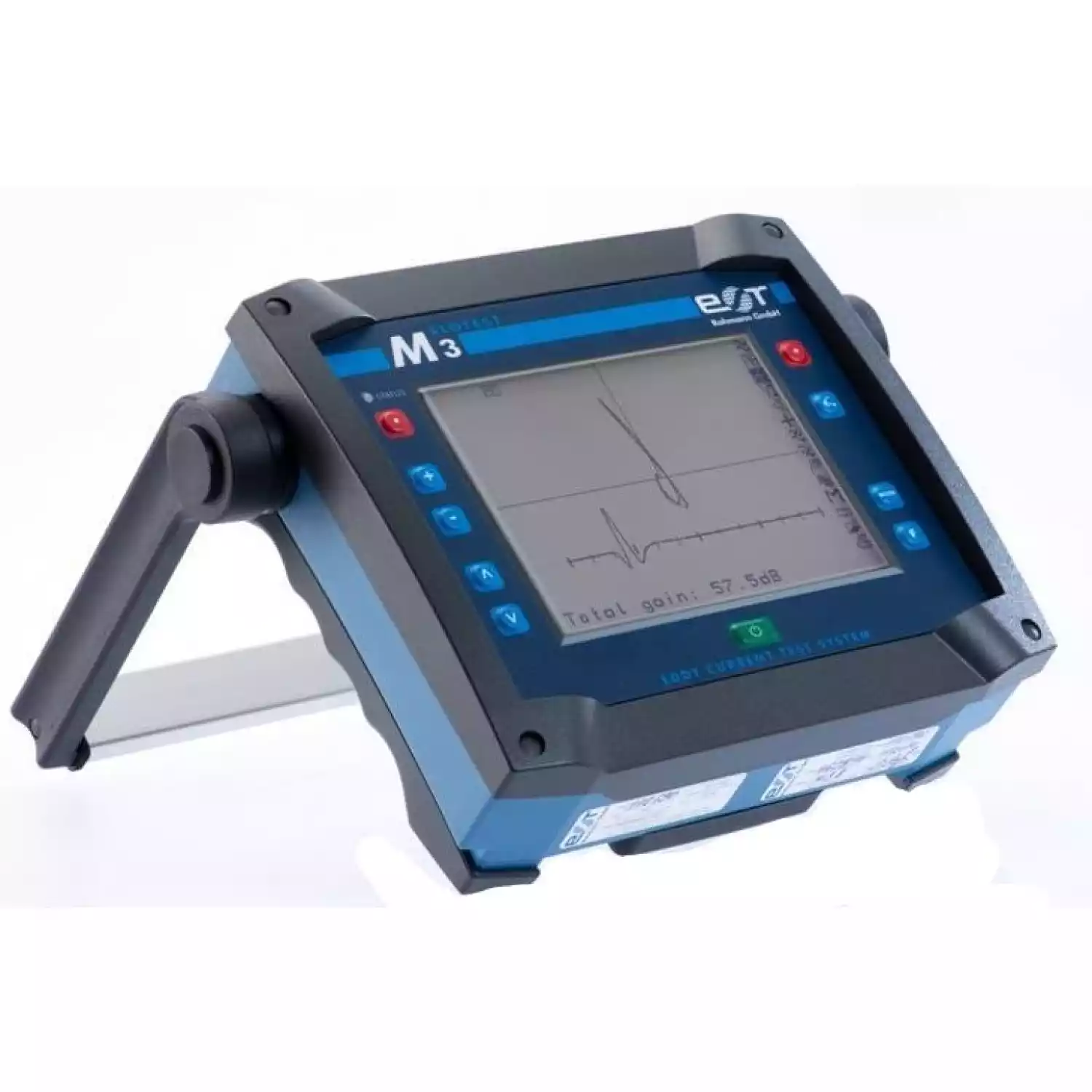

Вихретоковый дефектоскоп ELOTEST M3
Тип оборудования: дефектоскоп вихретоковый
Производитель: Rohmann GmbH, Германия
Серия: ELOTEST
Модели: ELOTEST M3
Описание: вихретоковый прибор для поиска дефектов
Гарантия на дефектоскоп ELOTEST M3: 12 месяцев.
Сертификаты на вихретоковые дефектоскопы ELOTEST M3:
- Сертификат об утверждении типа средств измерений РФ.
Дефектоскоп ELOTEST M3 позволяет проводить:
- Ручной контроль с применением абсолютных, дифференциальных, мостовых и др. видов датчиков
- Контроль вращающимися датчиками отвестий в многослойных конструкциях и поверхностей
- Поиск дефектов поверхности или скрытых дефектов в конструкциях
- Поиск коррозии и измерение проводимости и толщины непроводящего слоя
- Внутритрубный контроль с вращающимися датчиками
- Сортировка материалов по твердости
Технические характеристики вихретокового дефектоскопа ELOTEST M3:
Пользовательский интерфейс ELOTEST M3
- Применение пиктограмм, работа одной рукой при помощи щелчков по клавиатуре
- 7 языков: английский, немецкий, французский, итальянский, шведский, китайский и испанский
- Клавиши прямого доступа для управления компенсацией изменения зазора и отрыва
- Программируемые функциональные клавиши
- Интуитивно понятное управление с помощью одноуровневого подменю
Подключение датчиков
- 11-контактное гнездо Fischer, совместимое с 8-контактным разъемом Rohmann
- BNC-коннектор для параметрических (резонансных) датчиков
- Датчики OEM-изготовителей подключаются через переходник или непосредственно к BNC-коннектору
- Управление скоростью ротора (уравновешенного по моменту) с 10 шагами (для стандартных роторов Rohmann соответствует примерно от 900 до 2700 об/мин)
Автоматическая коррекция сигнала датчика
- Коррекция ответного сигнала датчика для оптимизации динамики
- Автоматический выбор рабочей частоты в зависимости от характеристик датчика
- Автоматическое согласование абсолютного датчика точно градуированной внутренней компенсирующей нагрузкой (внешние элементы не требуются)
Диапазон частот
- От 10 Гц до 12 МГц с плавной регулировкой и отображением в Гц, кГц, МГц
- Регулировка тока от 0% до 100% с шагом 2% (100% Напряжение возбуждения ±10 В )
- Двухчастотная работа в мультиплексном режиме
Усиление
- Предусиление 0 – 60 дБ с шагом 0,5 дБ (на частотах ниже 100 Гц – от 0 до 40 дБ), 20 дБ подсое
- Усиление 0 – 60 дБ с шагом 0.5 дБ
- Разброс по оси 0 – 20 дБ с шагом 1 дБ
- Автоматический выбор предусиления и усиления
Вращение фазы
- 0 – 359,5° с шагом 0,5°; регулируемый шаг
Фильтр
- НЧ-фильтр от 1,3 Гц до 10 кГц (40 шагов)
- ВЧ-фильтр от 0 Гц до 10 кГц (40 шагов)
- Полосовой фильтр от 0 Гц до 10 кГц (40 шагов); комбинация ФНЧ и ФВЧ
- Автоматический фильтр для работы ротора
ЖК-дисплей
- ЖКД с экономично светодиодной подсветкой, 120 x 89мм (4,72" x 3,5")
- Установка контраста с компенсацией температурных воздействий
- Разрешение 320 x 240 пикселей; частота обновления 75 Гц
- 220000 замеров/с без задержки сигнала
- Вывод показаний занимает 100% экрана; при отображении меню - 89%
- Угол обзора 80°
Режимы дисплея
- Комплексная плоскость / точечное отображение (X/Y) для всех датчиков
- Временная развертка / развертка (Y/t), от 5 мс до 60 с (17 шагов); синхронизированная
- Одновременное отображение X/Y и Y/t (сдвоенный режим)
- Возможность фонового отображения опорного сигнала
- 2 размера экранной сетки с регулировкой яркости
- Выбор зоны отображения: X/Y в центре - X/Y внизу в центре - X/Y внизу справа
- Произвольная установка нулевой точки
- Автоматический запуск при работе ротора
- Одновременное отображение нескольких сигналов в многочастотном режиме
- Время сохранения следа сигнала: от 0,1 до 70 с (12 шагов)
- Хранение отображаемого сигнала; очистка вручную или автоматически (2 – 80 с)
Стандартный экранный режим
Отображение комплексной плоскости или временной развертки; панель задач или пиктограммы используются для установки параметров
Смешанный двухчастотный режим
Одновременное отображение обоих каналов и смешанного канала
Двухэкранный роторный режим
Отображение комплексной плоскости в круговом представлении
Режим ленточной диаграммы
Продолжительная регистрация составляющих сигналов X и Y для восстановления и вывода комплексной плоскости
Пороговые уровни и сигнализация
- Сигнализация: оптическая и звуковая
- Работа во всех режимах дисплея; возможность инвертирования
- Регулируемые пороговые уровни: -i-Y, прямоугольные, круговые с регулированием плоскости в направлении оси Y
Память для хранения настроек и изображений сигналов
- Программирование, хранение и вызов 99 пользовательских настроек
- 50 стандартных заводских настроек для разных работ (не перезаписываются)
- Память на 32 сигнала, в т.ч. настройки параметров для документирования
- Именование настроек параметров и изображений алфавитно-цифровыми символами
- Печать и передача на ПК изображений и значений параметров
- Продолжительная регистрация (ленточная диаграмма) сигналов X и Y в течение 20 с – 24 час; 90000 мин/макс значений (огибающая без потери данных)
- Поддержка хранения данных (встроенная батарея)
Измерение проводимости
- Измерение в % IACS или MS/m в диапазоне от 1% IACS до 110 % IACS
- Частоты измерений: 60 кГц,
- Калибровка по 2 независимо настраиваемым калибровочным точкам
Измерение толщины покрытия
- Измерение толщины непроводящих покрытий или проводящих неферромагнитных покрытий
- Диапазон измерений от 1 мм до 40 мм
Многочастотная работа
- 2-частотное мультиплексирование
- Частота мультиплексирования до 1 кГц
- Независимое регулирование обеих частот
- Смешивание сигналов для подавления нежелательных эффектов
Интерфейсы
- Bluetooth для беспроводной связи
- Интерфейс RS232 для ПК или принтера
- Аналоговый выход для сигналов X и Y (опция)
- OPTO I/O - расцепленные вход и выход
Использование литий-ионных батарей
- Без ротора: приблизительно 4,5 часа
- С ротором: приблизительно 3 часа
- Индикация оставшейся емкости заряда
- Звуковое и световое оповещение о разряде батареи
- Продолжительность зарядки литий-ионных батарей от 0% до 70% – приблизительно 1 ч
- Продолжительность зарядки литий-ионных батарей от 0% до 100% – приблизительно 6 ч
- Время замены батарей – менее 10 с
Условия окружающей среды
- Эксплуатация: от -20 °C (-4 °F) до 50 °C (122 °F) при относительной влажности до 85% (без конденсации)
- Хранение: от -30 °C (-22 °F) до 80 °C (176 °F) при относительной влажности до 85% (без конденсации)
- Зарядка батареи: от 0 °C (32 °F) до 40 °C (104 °F) при относительной влажности до 85% (без конденсации)
Габаритные размеры
- Высота: 180 мм
- Ширина 200 мм
- Толщина 76 мм
Масса: 1.2 кг
Блок питания (по дополнительному заказу)
- Литий-ионная батарея (14,8 В / 1,95 Ач)
- Широкодиапазонное зарядное устройство для работы от сети переменного тока (90 – 250 В / 50 – 60 Гц)
Диспетчер параметров
Программное обеспечение ПК для архивирования установочных параметров, формирования протоколов контроля и снимков экрана.
*Технические характеристики и комплект поставки дефектоскопа ELOTEST M3 могут быть изменены производителем без предварительного уведомления.
